光谷互连 · OVLINK
OMTP-08 模块化光学测试平台
8槽位 · 5寸触控
产品简介
模块化测试平台 OMTP 系列是一款可扩展可编程的多槽位通用光学测试平台，是构建光学制造自动化测试系统的理想解决方案。此系列产品分为 OMTP-08 和 OMTP-12 两个型号，其中 OMTP-08 可通过 5 寸高清触摸屏或上位机控制，最多可提供 8 个槽位接入各种子模块， OMTP-12 不带显示屏，可通过上位机控制，最多可提供 12 个槽位接入各种子模块。支持的子模块有可调谐光源模块、稳定光源模块、宽带光源模块、可调光衰减器模块、 光开关模块、功率计模块、光谱仪模块等。
性能特点
• 平台 + 模块化设计，兼容多种光学性能测试模块， 配置灵活，易扩展
• 机箱内置槽位识别、上电控制等功能，支持热插拔
• 紧凑型测试平台，最多可提供 12 个槽位
• 支持触摸屏或上位机控制，提供 USB/RS232/ 网口等多种通讯控制接口
• 采用标准机箱设计，适合机架安装或者桌面测试
适用领域
• 实验室光学性能测试与验证
• 光学器件制造测试系统
• 通讯设备测试自动化系统
• 智能制造控制系统
技术参数
可调谐光源模块
MTS-400
可调谐光源模块 MTS-400 是一款 1 至 4 通道数量自行选择的模块化可调谐光源，每个通道均可独立控制和设置。该光源具有输出功率大、线宽小、分辨率高、C/C++ 波段和 L 波段全波段可调谐等特点，非常适合 40G/100Gbpcs 的长距离高速光纤通信系统的光源，以及 C 波段的 DWDM 光无源器件和光电探测的测试及测量。可用于 DWDM 系统研发、光纤激光、光纤链路、光器件测试等领域， 可与本公司其他模块化产品组合使用。
性能特点
• 支持 1至4 通道可选
• 调谐范围大，C/C++ 波段和 L 波段全波段可调
• 边模抑制比高
• 输出功率和稳定度高
技术参数
稳定光源模块
MLS-40
稳定光源模块 MLS-400 是一款 1 至 4 通道数量自行选择的模块化定稳定光源，每个通道均可独立控制和设置。采用标准的蝶形半导体激光器，结合高精度的 ATC 和 ACC（APC）控制电路，实现极高的波长稳定性和功率稳定性，是广大器件制造厂家、科研单位、高校实验室进行光器件特性检测、器件老化实验、器件耦合等应用领域的理想设备，可与本公司的其它模块化产品组合使用。
性能特点
• 支持 1至4 通道可选
• 波长稳定性和光功率稳定性好
• 输出功率单独可调
• 高精度的 ATC 和 ACC（APC）电路
• CWDM 或 DWDM 或 LAN-WDM 任意波长可选
技术参数
可调光衰减器模块
ATS-400
可调光衰减器模块 ATS-400 是一款 1 至 4 通道数量自行选择的模块化单模可调光衰减器，每个通道均可独立控制和设置，最大衰减范围支持 40dB 或者 60dB 可选。模块支持开环模式、闭环模式、恒功率模式等衰减调节模式，具有衰减精度高，使用场景广泛等特点，可与本公司的其它模块化产品组合使用。
性能特点
• 支持 1至4 通道可选
• 支持开环模式、闭环模式、恒功率模式
• 支持光闸关闭功能
• 支持输入光、输出光监测
技术参数
核心参数
• 最大通道数量：4
• 功率设置分辨率：0.01dB
• 输出功率精度：±1dB
• 频率微调分辨率：1MHz
• 频率微调范围：±6GHz
• 工作温度：10℃ ~40℃
• 尺寸：323mmx142mmx36mm
资源下载
• OMTP-08 详细指标见 OMTP-08 详细指标页。
注：以上内容与指标均取自光谷互连官网该产品页及其官方数据手册，未标注口径的为厂家公布值。
光谷互连 OVLINK · onetest 仪器资源库
光谷互连 · OVLINK
OMTP-08 模块化光学测试平台 详细指标
8槽位 · 5寸触控
模块化测试平台 OMTP 系列是一款可扩展可编程的多槽位通用光学测试平台，是构建光学制造自动化测试系统的理想解决方案。此系列产品分为 OMTP-08 和 OMTP-12 两个型号，其中 OMTP-08 可通过 5 寸高清触摸屏或上位机控制，最多可提供 8 个槽位接入各种子模块， OMTP-12 不带显示屏，可通过上位机控制，最多可提供 12 个槽位接入各种子模块。支持的子模块有可调谐光源模块、稳定光源模块、宽带光源模块、可调光衰减器模块、 光开关模块、功率计模块、光谱仪模块等。
可调谐光源模块 MTS-400 是一款 1 至 4 通道数量自行选择的模块化可调谐光源，每个通道均可独立控制和设置。该光源具有输出功率大、线宽小、分辨率高、C/C++ 波段和 L 波段全波段可调谐等特点，非常适合 40G/100Gbpcs 的长距离高速光纤通信系统的光源，以及 C 波段的 DWDM 光无源器件和光电探测的测试及测量。可用于 DWDM 系统研发、光纤激光、光纤链路、光器件测试等领域， 可与本公司其他模块化产品组合使用。
主要特点：平台 + 模块化设计，兼容多种光学性能测试模块， 配置灵活，易扩展；机箱内置槽位识别、上电控制等功能，支持热插拔；紧凑型测试平台，最多可提供 12 个槽位；支持触摸屏或上位机控制，提供 USB/RS232/ 网口等多种通讯控制接口；采用标准机箱设计，适合机架安装或者桌面测试；实验室光学性能测试与验证。
性能特点
• 平台 + 模块化设计，兼容多种光学性能测试模块， 配置灵活，易扩展
• 机箱内置槽位识别、上电控制等功能，支持热插拔
• 紧凑型测试平台，最多可提供 12 个槽位
• 支持触摸屏或上位机控制，提供 USB/RS232/ 网口 等多种通讯控制接口

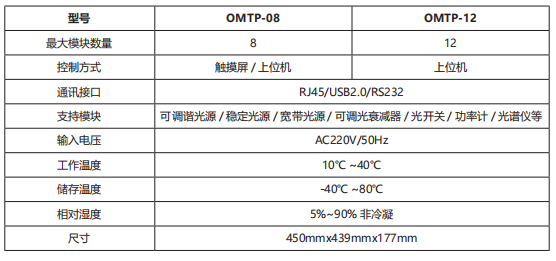

• 采用标准机箱设计，适合机架安装或者桌面测试 型号 OMTP-08 OMTP-12
• 最大模块数量 8 12 控制方式触摸屏 / 上位机上位机
• 通讯接口 RJ45/USB2.0/RS232 支持模块可调谐光源 / 稳定光源 / 宽带光源 / 可调光衰减器 / 光开关 / 功率计 / 光谱仪等
• 输入电压 AC220V/50Hz
• 工作温度 10℃ ~40℃
• 储存温度 -40℃ ~80℃
• 相对湿度 5%~90% 非冷凝
• 尺寸 450mmx439mmx177mm
性能特点
• 支持 1至4 通道可选
• 调谐范围大，C/C++ 波段和 L 波段全波段可调
• 边模抑制比高
• 输出功率和稳定度高
详细指标

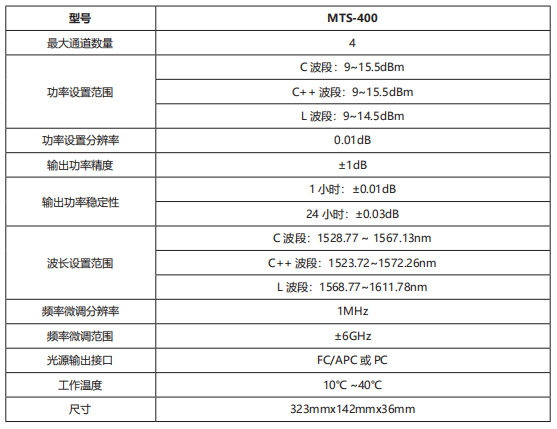

型号 MTS-400
• 最大通道数量：4
功率设置范围
• C 波段：9至15.5dBm
• C++ 波段：9至15.5dBm
• L 波段：9至14.5dBm
• 功率设置分辨率：0.01dB
• 输出功率精度：±1dB
输出功率稳定性
1 小时：±0.01dB
• 24 小时：±0.03dB
波长设置范围
• C 波段：1528.77至1567.13nm
• C++ 波段：1523.72至1572.26nm
• L 波段：1568.77至1611.78nm
• 频率微调分辨率：1MHz
• 频率微调范围：±6GHz
• 光源输出接口 FC/APC 或 PC
• 工作温度：10℃ ~40℃
• 尺寸：323mmx142mmx36mm
• 稳定光源模块 MLS-400 是一款 1 至 4 通道数量自行选择的模块化定稳定光源，每个通道均可独立控制
• 和设置。采用标准的蝶形半导体激光器，结合高精度的 A TC 和 ACC（APC）控制电路，实现极高的波长稳定性
• 和功率稳定性，是广大器件制造厂家、科研单位、高校实验室进行光器件特性检测、器件老化实验、器件耦合等
• 应用领域的理想设备，可与本公司的其它模块化产品组合使用。
性能特点
• 支持 1至4 通道可选
• 波长稳定性和光功率稳定性好
• 输出功率单独可调
• 高精度的 ATC 和 ACC（APC）电路
• CWDM 或 DWDM 或 LAN-WDM 任意波长可选
详细指标

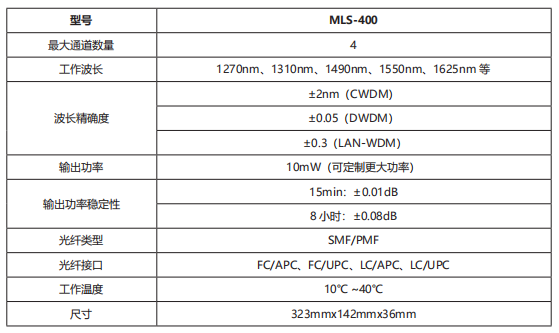

型号 MLS-400
• 最大通道数量：4
• 工作波长：1270nm、1310nm、1490nm、1550nm、1625nm 等
波长精确度
• ±2nm（CWDM）
• ±0.05（DWDM）
• ±0.3（LAN-WDM）
• 输出功率：10mW（可定制更大功率）
输出功率稳定性
• 15min：±0.01dB
8 小时：±0.08dB
光纤类型 SMF/PMF
• 光纤接口 FC/APC、FC/UPC、LC/APC、LC/UPC
• 工作温度：10℃ ~40℃
• 尺寸：323mmx142mmx36mm

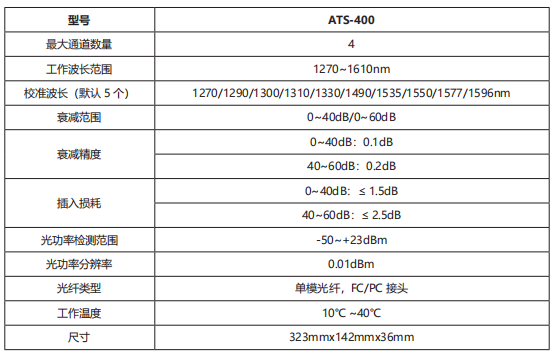

型号 ATS-400
• 最大通道数量：4
• 工作波长范围：1270至1610nm
• 校准波长（默认：5 个） 1270/1290/1300/1310/1330/1490/1535/1550/1577/1596nm
• 衰减范围：0至40dB/0至60dB
衰减精度
0至40dB：0.1dB
• 40至60dB：0.2dB
插入损耗
• 0至40dB：≤ 1.5dB
• 40至60dB：≤ 2.5dB
• 光功率检测范围：-50~+23dBm
• 光功率分辨率：0.01dBm
• 光纤类型单模光纤，FC/PC 接头
• 工作温度：10℃ ~40℃
• 尺寸：323mmx142mmx36mm
• 可调光衰减器模块 ATS-400 是一款 1 至 4 通道数量自行选择的模块化单模可调光衰减器，每个通道均可
• 独立控制和设置，最大衰减范围支持：40dB 或者 60dB 可选。模块支持开环模式、闭环模式、恒功率模式等衰减
• 调节模式，具有衰减精度高，使用场景广泛等特点，可与本公司的其它模块化产品组合使用。
性能特点
• 支持 1至4 通道可选
• 支持开环模式、闭环模式、恒功率模式
• 支持光闸关闭功能
• 支持输入光、输出光监测
注：以上内容与指标均取自光谷互连官网该产品页及其官方数据手册，未标注口径的为厂家公布值。
资源下载
• OMTP-08 产品介绍见 OMTP-08 产品介绍页。
