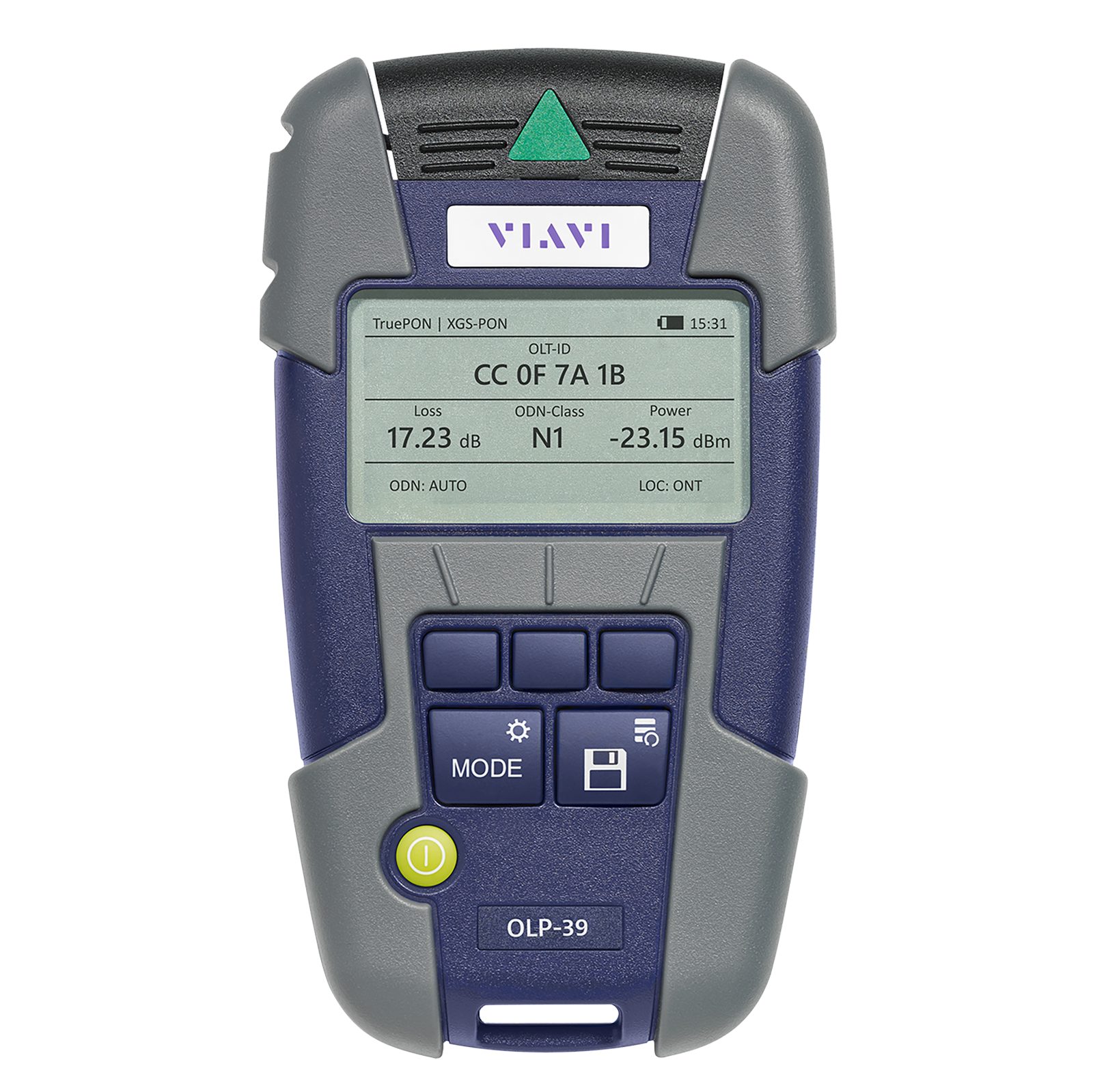

VIAVISolutions的新型OLP-39TruePon测试仪是广受欢迎的SmartPocketV2系列袖珍测试解决方案的最新成员。新的OLP-39专为在FTTH部署的最后一英里工作的光纤技术人员设计，是业界首款波长选择无源光网络(PON)功率计，通过TruePON数据分析得到增强，能够同时测量…

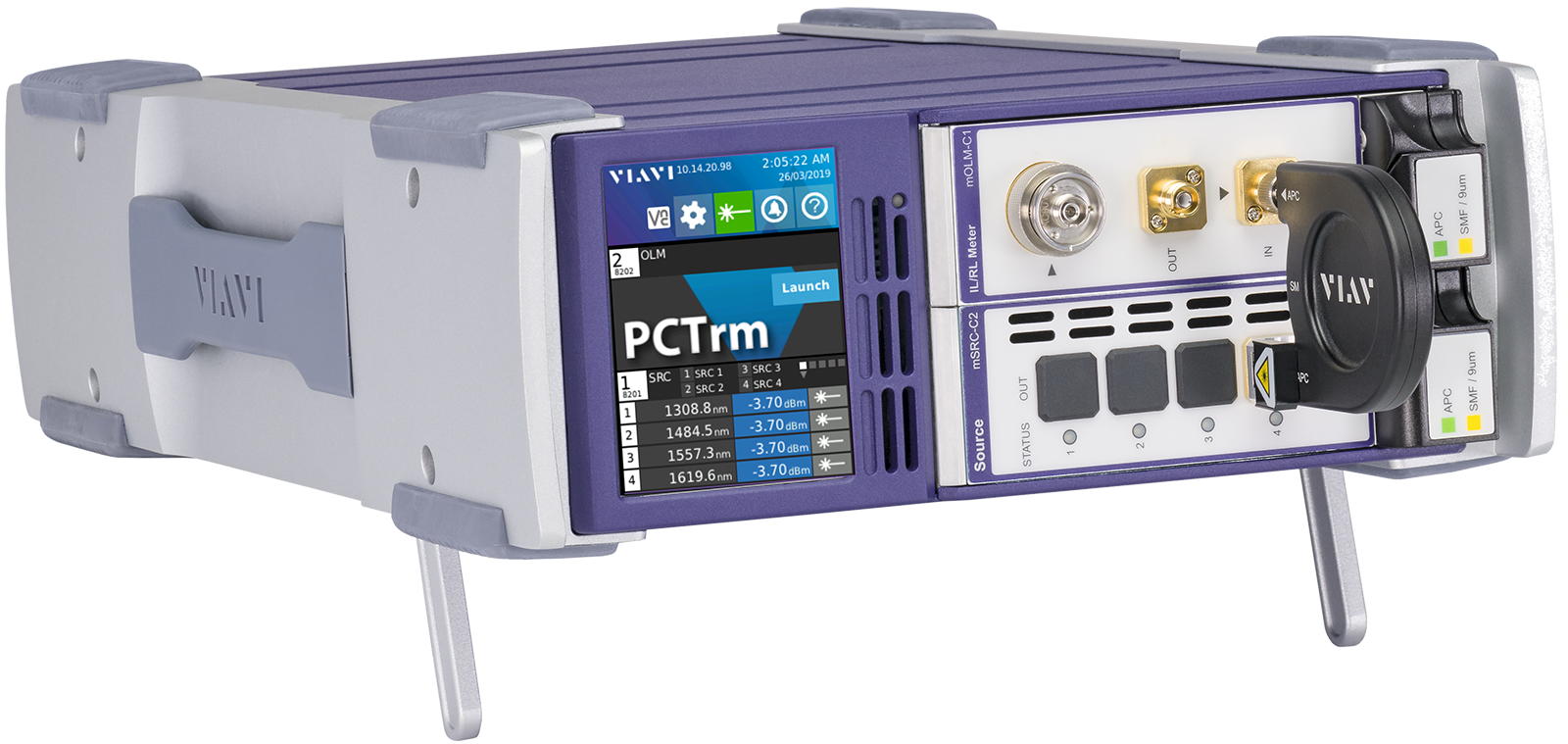

PCT-RM继承了VIAVIRM和RX仪表的TechCompleteHome认证测试解决方案的传统，采用了行业标准的光学连续波反射(OCWR)测试方法。拥有专利的实时测量引擎实现了与测量的波长数无关的测量性能和速度。因为与测量需求无关，因此生产能力得到了最大程度的提升。
MOPM 110dB动态范围MAP光功率计模块|VIAVI Solutions (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
VIAVI Solutions · 唯亚威
MAP 光功率计 (mOPM)
适用于 MAP 系列的 InGaAs 和 Si 光功率计
产品简介
如欲订购最新 mOPM-C1，请参考“文档”选项卡下的数据表。
多应用平台 (MAP) 光功率计模块 (mOPM-C1) 是第二代功率计，为 VIAVI MAP 平台加入了一系列面板安装和远程头配置。
MAP 系列是首个 LAN 对仪器扩展 (LXI) 兼容的光子层实验室和制造测试平台，将强大的以太网连接能力和易于使用的可互换虚拟仪器 (IVI) 驱动程序引入了光学测试环境之中。MAP 系统的密度和可配置性是业界领先的，它可以帮助测试工程师在尽可能小的空间内满足特定的应用要求。
MAP 光功率计模块通过面板安装或远程头配置支持三种级别的光测试性能，且每个模块可支持 1、2 或 4 路输入，拓展了 MAP 系列的光功率测量能力。
核心参数
· 重量：1.2千克（2.65磅）
· 尺寸：13.8厘米x5厘米x5厘米（5.4英寸x2英寸x2英寸），不含线缆
· 波长范围：800至1000纳米
· 动态范围：10至-90dBm
· 探测器元件，尺寸：硅传感器，3.6平方毫米
· 光纤类型（最大纤芯尺寸62.5μm）：SMF和MMF，NA0.27
· 尺寸（宽x高x深）：4.1x13.3x37.0厘米（1.6x5.22x14.58英寸）
· 最大通道数（面板安装）：1、2或4 |
产品特性
· 所有四种性能等级均基于铟砷化镓 (InGaAs) 探测器，且均适用于采用单模 (SM) 或多模 (MM) 光纤的应用场合。第五种变体基于硅 (Si) 探测器，以在 800 至 1000 纳米范围内提供更稳定的响应。探测器的响应随入射光的波长而变化。所有版本都具有高精度、高线性度和超低偏振相关损耗 (PDL) 的特点。高性能和超高性能等级版本还具有增强的热稳定性。这扩大了波长范围，为高性能等级实现了 90 dB 的动态范围，为超高性能等级实现了 110 dB 的动态范围。高功率等级将高功率测量能力扩展到了 +27 dBm。
· 面板安装或远程头配置
· 可选择使用单、双或四通道配置
· 适用于高速应用的 250 kHz 采样速率
· 750 至 1700 纳米工作波长范围
· 提供 110 dB 动态范围和高功率选项
· 最大输入功率可达 27 dBm
· 与单模和多模光纤兼容
· 每个通道可存储高达 100000 个数据点
相关平台

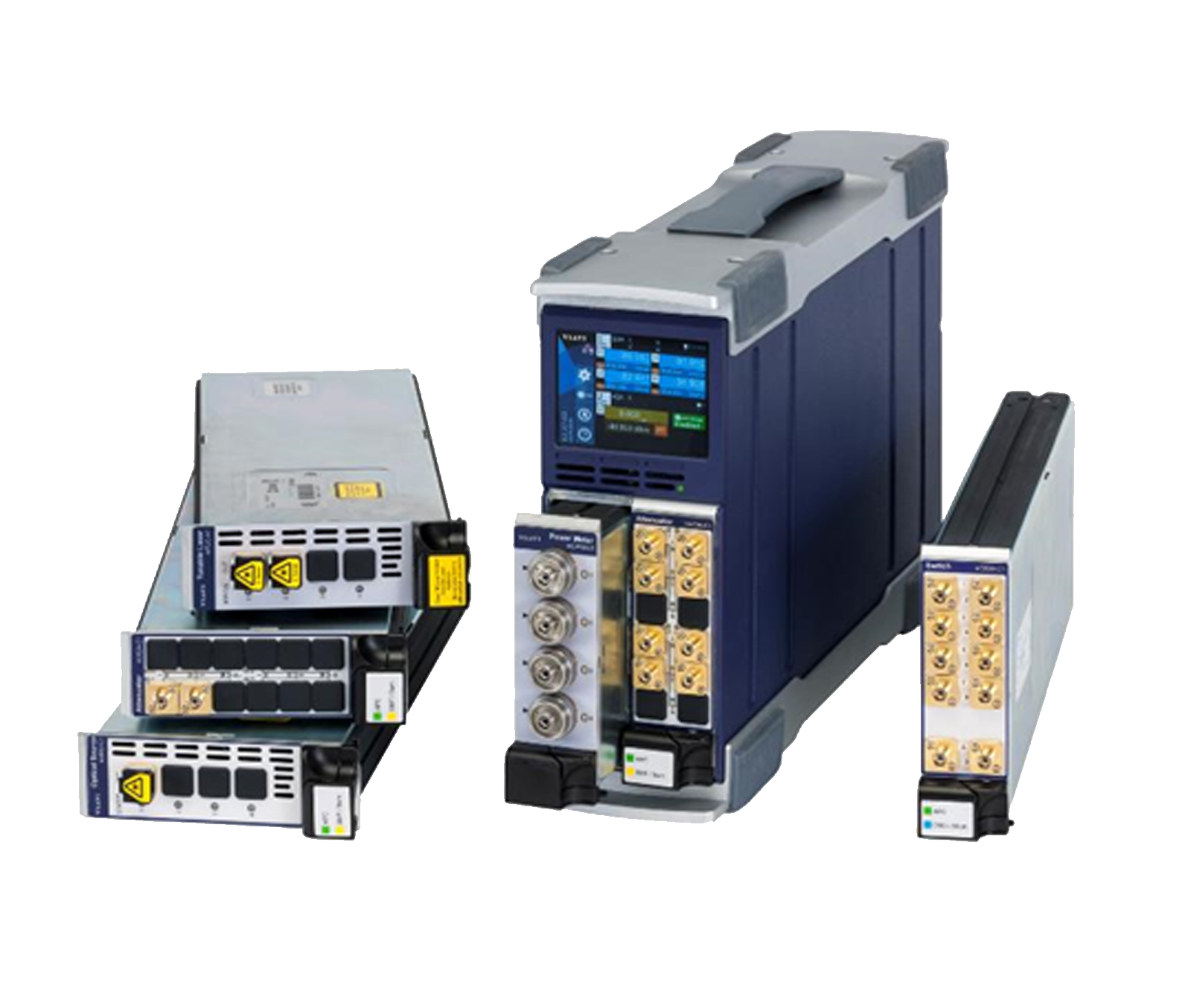

· MAP-220C 多应用平台：提供一个灵活的、更具成本效益的紧凑平台，用于光学设备和子系统开发及制造中的光学测试切换和信号调节。

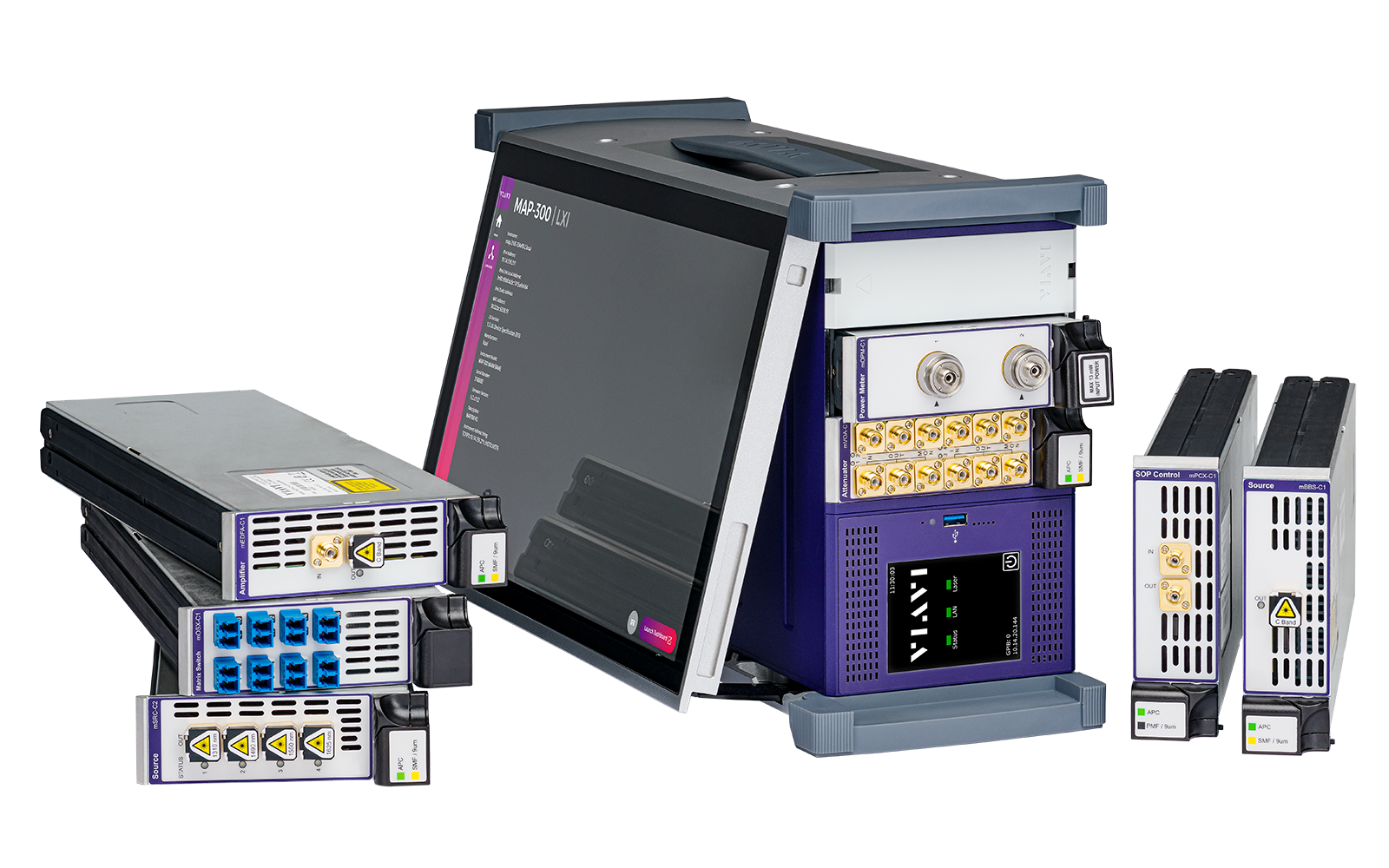

· MAP-300 多应用平台：经过优化的第三代光学测试和测量系统，可实现紧凑而经济实惠的光通信技术产品的开发和制造。
资源下载
本页信息整理自 VIAVI Solutions 官方网站与官方技术资料，实际配置与指标以厂商最新规格书为准。
详细指标请见 MAP 光功率计 (mOPM) 详细指标页。
MAP 光功率计 (mOPM) · VIAVI Solutions · onetest 仪器资源库
VIAVI Solutions · 唯亚威
MAP 光功率计 (mOPM) · 详细指标
适用于 MAP 系列的 InGaAs 和 Si 光功率计
产品简介
如欲订购最新 mOPM-C1，请参考“文档”选项卡下的数据表。
多应用平台 (MAP) 光功率计模块 (mOPM-C1) 是第二代功率计，为 VIAVI MAP 平台加入了一系列面板安装和远程头配置。
MAP 系列是首个 LAN 对仪器扩展 (LXI) 兼容的光子层实验室和制造测试平台，将强大的以太网连接能力和易于使用的可互换虚拟仪器 (IVI) 驱动程序引入了光学测试环境之中。MAP 系统的密度和可配置性是业界领先的，它可以帮助测试工程师在尽可能小的空间内满足特定的应用要求。
技术指标
技术指标
· 有关本产品或其他产品及其可用性的详细信息，请与当地VIAVI客户经理联系，或通过1-844-GO-VIAVI(1-844-
· 参数：通用 | 高性能 | 超高性能 | 高功率
· 探测器类型：InGaAs | TECInGaAs | TECInGaAs | 过滤式InGaAs
· 探测器尺寸：2毫米 | 3毫米 | 3毫米 | 2毫米
· 波长范围：800–1650纳米 | 750–1700纳米 | 750–1700纳米 | 800–1635纳米
· 光纤类型1：SMF和MMF(NA0.27) | SMF和MMF(NA0.27)
· 动态范围：+11dBm至–70dBm | +11dBm至–80dBm | +11dBm至–100dBm | +27dBm至–45dBm
· 参考条件下的不确：±2.5%（800–1510纳米） | ±2.2%（800–1510纳米） | ±2.2%（800–1510纳米） | ±3.9%（800–960纳米）
· 定性²：±2.4%（1510–1600纳米） | ±2.3%（1510–1600纳米） | ±2.3%（1510–1600纳米） | ±3.6%（960–1300纳米）
· ±2.7%（1600–1635纳米）：±2.5%（1600–1635纳米） | ±2.5%（1600–1635纳米） | ±3.7%（1300–1510纳米） ±3.8%（1510–1600纳米） ±4.0%（1600–1635纳米）
· 总不确定性³：±3.2%±5pW | ±3.0%±1pW | ±3.0%±0.2pW | ±4.6%±100pW
· （800–900纳米）：（800–1510纳米） | （800–1510纳米） | （800–900纳米）
· ±5.2%±5pW：±3.1%±1pW | ±3.1%±0.2pW | ±7.9%±100pW6
· （900–960纳米）：（1510–1600纳米） | （1510–1600纳米） | （900–960纳米）
· ±3.1%±5pW：±3.4%±1pW | ±3.4%±0.2pW | ±3.9%±100pW
· （960–1510纳米）：（1600–1635纳米） | （1600–1635纳米） | （960–1300纳米）
· ±3.1%±5pW：±4.4%±100pW
· （1510–1600纳米）：（1300–1510纳米）
· ±3.8%±5pW：±4.5%±100pW
· （1600–1635纳米）：（1510–1600纳米） ±5.2%±100pW （1600–1635纳米）
· 线性度：±0.010dB±5pW | ±0.010dB±1pW | ±0.010dB±0.1pW | ±0.010dB±100pW
· （23±5℃时）：（对于–45dBm至+10dBm） ±0.03dB （对于+10dBm至+27dBm）
· 噪声（峰至峰）⁴：2pW | 1pW |<0.1pw>
· 回波损耗：>55dB类型
偏振导致的相对不
· 确定性⁵：±0.015dB | ±0.01dB | ±0.01dB | ±0.07dB
最大通道数
· （面板安装）：1、2或4
· 采样时间：4微秒(250kHz)
· 平均时间：20微秒至5秒
· 缓冲区大小：100000点
· 支持的连接器⁷：FC、ST、LC、E2000、MU、MTP或裸纤
· 再校准周期：1年
· 预热时间：30分钟
· 工作温度：5℃至40℃ | 5℃至40℃ | 5℃至33℃ | 5℃至40℃
· 湿度：15–80%相对湿度，非冷凝
模块
尺寸
· （宽高深）：4.06x13.26x37.03厘米（1.6x5.22x14.58英寸）
· 重量：1.2千克（2.65磅）
远程头
· 线缆长度：1.4米（4.5英寸）
· 尺寸：13.8厘米x5厘米x5厘米（5.4英寸x2英寸x2英寸），不含线缆
· 重量：0.6千克（1.3磅）
· ¹对于62.5微米线芯光纤，由于2毫米探测器的溢出，因此必须增加额外的1%(PC)或 | ⁵所有偏振状态，恒定功率、直接式连接器，
· 2%(APC)不确定性。：T=23±5℃WL=1550纳米±30纳米，WL=1310纳米处的MPMHP。
· ²光纤SMF-28，T=23±5℃，光源谱宽<6纳米，探测器上的光功率=-20dbm。>
· ³SMF28，光纤N/A≤0.27，每个表的温度、湿度和功率范围。 | ⁷请注意，MT连接器大小会妨碍邻近通道的使用。因此，4通道模块盒只允许一次2个
· ⁴1秒平均时间，300次连续测量（300秒），T=23±5℃。 | MT输入。
7光功率计(mOPM-C1)
SiOPM技术指标
· 参数：技术指标
· 波长范围：800至1000纳米
· 动态范围：10至-90dBm
· 探测器元件，尺寸：硅传感器，3.6平方毫米
· 参考条件下的不确定性1：±3%（800至1000纳米）
· 总不确定性2：±5%（800至1000纳米）
· 偏振导致的相对不确定性3：±0.01dB
· 最大功率：13mW
· 线性度：±0.020dB±5pW
· 平均时间：20微秒至5秒
· 回波损耗：>55dB类型
· 噪声（峰至峰）4：0.5pW
· 光纤类型（最大纤芯尺寸62.5μm）：SMF和MMF，NA0.27
· 支持的平台：MAP-300系列和MAP-220主机
· 预热时间：30分钟
· 保修：1年
· 校准周期：1年
· 工作温度：5℃至40℃（41℉至104℉）
· 湿度：RH15-80%（非冷凝）
· 存储温度：-30℃至60℃
模块盒
· 尺寸（宽x高x深）：4.1x13.3x37.0厘米（1.6x5.22x14.58英寸）
· 重量：1.2千克（2.65磅）
远程头
· 线缆长度：1.4米（4.5英寸）
· 尺寸（宽x高x深）：13.8x5x5厘米（5.4x2x2英寸）
· 重量：0.6千克（1.3磅） 1光纤SMF-28，T=23±5℃，光源频谱宽度<6纳米，连续波，功率电平-20dbm。 2smf28="">
8光功率计(mOPM-C1)
规格（续）
· 参数：卓越性能(mOPM-C1RHIS) | PCT系统(mOPM-C1RHIP)
· 探测器类型：InGaAs
· 探测器尺寸：3毫米 | 2毫米
· 波长范围：750–1700纳米 | 800–1650纳米
· 光纤类型：SMF和MMF(NA0.33)（最大线芯尺寸2000微米）
· 动态范围：+33dBm至-55dBm | +3dBm至-55dBm
· 参考条件下的不确定性1：±4.4%（800–950纳米） | ±4.5%（800–950纳米）
· ±2.5%（960–1635纳米）：±2.9%（960–1635纳米）
· 总不确定性2：±4.6%±60pW | +-4.9%+-100pW（800–950纳米） （800–950纳米） -55dBm至+10dBm
· ±3.7%±60pW：±3.7%±100pW（960–1635纳米） （960–1635纳米） -55dBm至+10dBm ±4.7% （800–950纳米） +10dBm至+20dBm ±3.8% （960–1635纳米） +10dBm至+20dBm – ±5.0% （800–950纳米） +20dBm至+33dBm ±4.0% （960–1635纳米） +20dBm至+33dBm
· 线性度：±0.010dB±100pW
· （23±5℃时）：（–55dBm至+10dBm）
· ±0.03dB：±0.010dB±150pW
· （+10dBm至+20dBm）：（–55dBm至+3dBm） ±0.06dB （+20dBm至+33dBm）
· 噪声（峰至峰）3：60pW | 100pW
· 回波损耗：>55dB（典型值） | >55dB（典型值）
· 偏振导致的相对不确定性⁴：≤±0.005dB | ≤±0.005dB
· 最大通道数（面板安装）：1、2或4 |
· 预热时间：30分钟
· 工作温度：5℃至40℃（41℉至104℉）
· 湿度：RH15-80%（非冷凝） 1光纤SMF-28，T=23±5℃，光源频谱宽度<6纳米，连续波，功率电平-20dbm。>
9光功率计(mOPM-C1)
上表整理自厂商官方数据手册。手册中未列出的项目不代表不支持，完整指标与测试条件以原手册为准。
