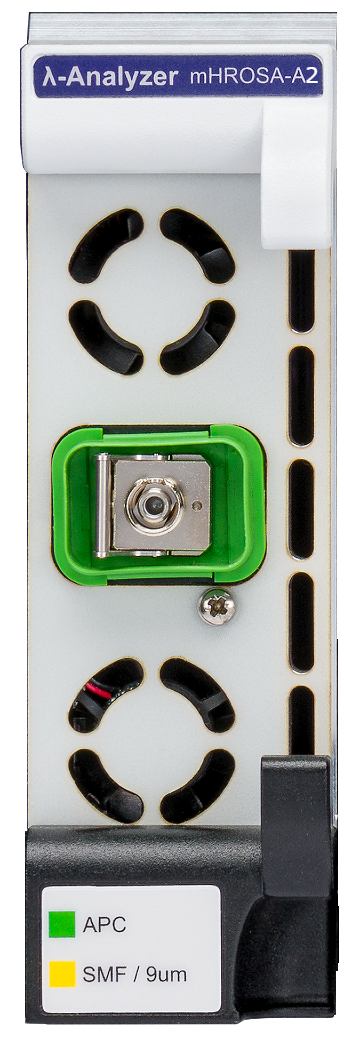

这是一款功能丰富的多波长计(MWAVE-A1)和带分析功能的高分辨率光谱分析仪(MHROSA-A1)，可通过易于使用的GUI或MAP-200自动化接口进行控制，这些模块非常适合于在制造环境中进行自动化测试。
OSA-610 高分辨率光谱分析仪模块|VIAVI Solutions (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
VIAVI Solutions · 唯亚威
高分辨率光谱分析仪模块 (OSA-610)
具有实验室性能的现场高分辨率 OSA 测试仪适用于 10/40/100 和 400G DWDM 网络的光谱分析。
产品简介
VIAVI OSA-610 高分辨率 光谱分析仪 具备出色的分辨率带宽和前所未有的波长精度，是传统 OSA 的 5 到 10 倍，使其不仅非常适合于现有应用，而且也适合于诸如 400G 超级通道等高级信号分析。它是一个紧凑型解决方案，适用于可靠性和性能都很关键的实验室和现场测试。
核心参数
· 可更换的光连接器：FC、SC、DIN
· 重量：500克（1.1磅）
· 尺寸（宽×高×厚度）：213x124x32毫米(8.38x4.88x1.26英寸)
· 光频（波长）范围：196.65-190.7THz（1524.5-1572.06纳米）
· 频率（波长）绝对不确定性1,2：±370MHz(±3pm)
· 频率分辨率：300MHz(2.4pm)
· 输入功率范围（300MHz带宽中）3：-65dBm至+10dBm
· 近区动态范围：±8pm时大于40dB(±1GHz) ±16pm时大于50dB(±2GHz)
产品特性
· 业界首款能对奈奎斯特 WDM 信号进行全面分析的现场 OSA
· 它可以从超紧密的信道提取并分析带宽较窄的信号，帮助客户实现 400G 部署
· 目前业界最小巧轻盈的高性能 400G 就绪型 OSA
· 从实验室到现场 — 在便于现场使用的测试仪中实现真正 400G 测试的实验室级性能
· 3 皮米波长精度
· 扩展的 C 波段采集范围（1524.5-1572.06 纳米）
· 频率、功率电平和光信噪比测量
· 边模抑制比测量功能
典型应用
· 在 C 波段 中测试 DWDM 组件和系统
· 验证和部署灵活栅格 DWDM 系统
· 验证奈奎斯特信号和超级通道
相关平台

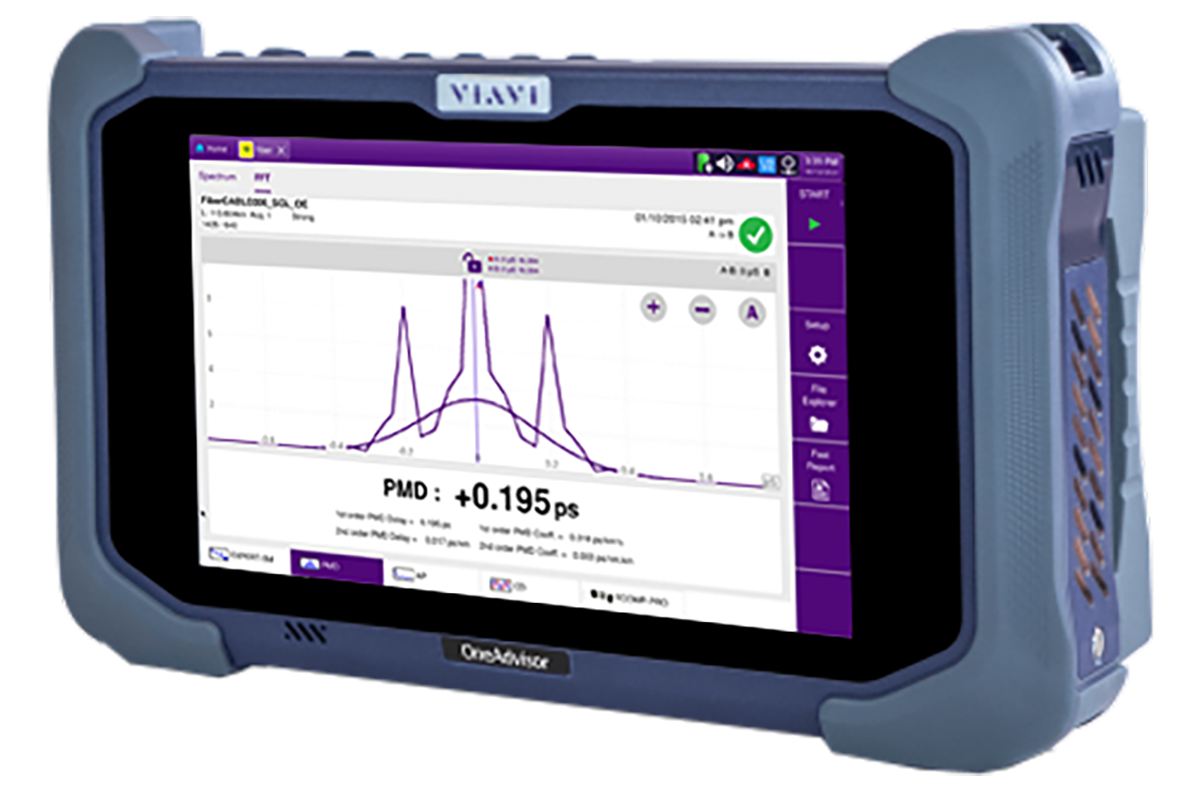

· OneAdvisor 800 光纤平台：光纤网络安装、开通和故障排查平台
资源下载
本页信息整理自 VIAVI Solutions 官方网站与官方技术资料，实际配置与指标以厂商最新规格书为准。
详细指标请见 高分辨率光谱分析仪模块 (OSA-610) 详细指标页。
高分辨率光谱分析仪模块 (OSA-610) · VIAVI Solutions · onetest 仪器资源库
VIAVI Solutions · 唯亚威
高分辨率光谱分析仪模块 (OSA-610) · 详细指标
具有实验室性能的现场高分辨率 OSA 测试仪适用于 10/40/100 和 400G DWDM 网络的光谱分析。
产品简介
VIAVI OSA-610 高分辨率 光谱分析仪 具备出色的分辨率带宽和前所未有的波长精度，是传统 OSA 的 5 到 10 倍，使其不仅非常适合于现有应用，而且也适合于诸如 400G 超级通道等高级信号分析。它是一个紧凑型解决方案，适用于可靠性和性能都很关键的实验室和现场测试。
技术指标
光接口
· 输入：SMF9/125微米单模光纤
· 可更换的光连接器：FC、SC、DIN
常规
· 重量：500克（1.1磅）
· 尺寸（宽×高×厚度）：213x124x32毫米(8.38x4.88x1.26英寸)
环境
温度
· 工作：0℃至40℃（32℉至104℉）
· 储存：−20℃至60℃（−4℉至140℉）
· 湿度：95%，无冷凝
· EMI/ESD：符合CE标准
EOSA610
· 光频（波长）范围：196.65-190.7THz（1524.5-1572.06纳米）
· 频率（波长）绝对不确定性1,2：±370MHz(±3pm)
· 频率分辨率：300MHz(2.4pm)
· 最小信号分离：2GHz(16pm)
· 输入功率范围（300MHz带宽中）3：-65dBm至+10dBm
· 最大安全总输入功率4：+17dBm
· 近区动态范围：±8pm时大于40dB(±1GHz) ±16pm时大于50dB(±2GHz)
· 本底噪声：-84dBm
· 无寄生动态范围：>45dB
· 功率电平的绝对不确定性1,2,5：±0.5dB
· 显示分辨率：0.01dB
· 回波损耗：>50dB
· 测量时间6：最短1秒（每信道）
· 测量统计信息：增量波长、增量功率、增量OSNR
上表整理自厂商官方数据手册。手册中未列出的项目不代表不支持，完整指标与测试条件以原手册为准。
