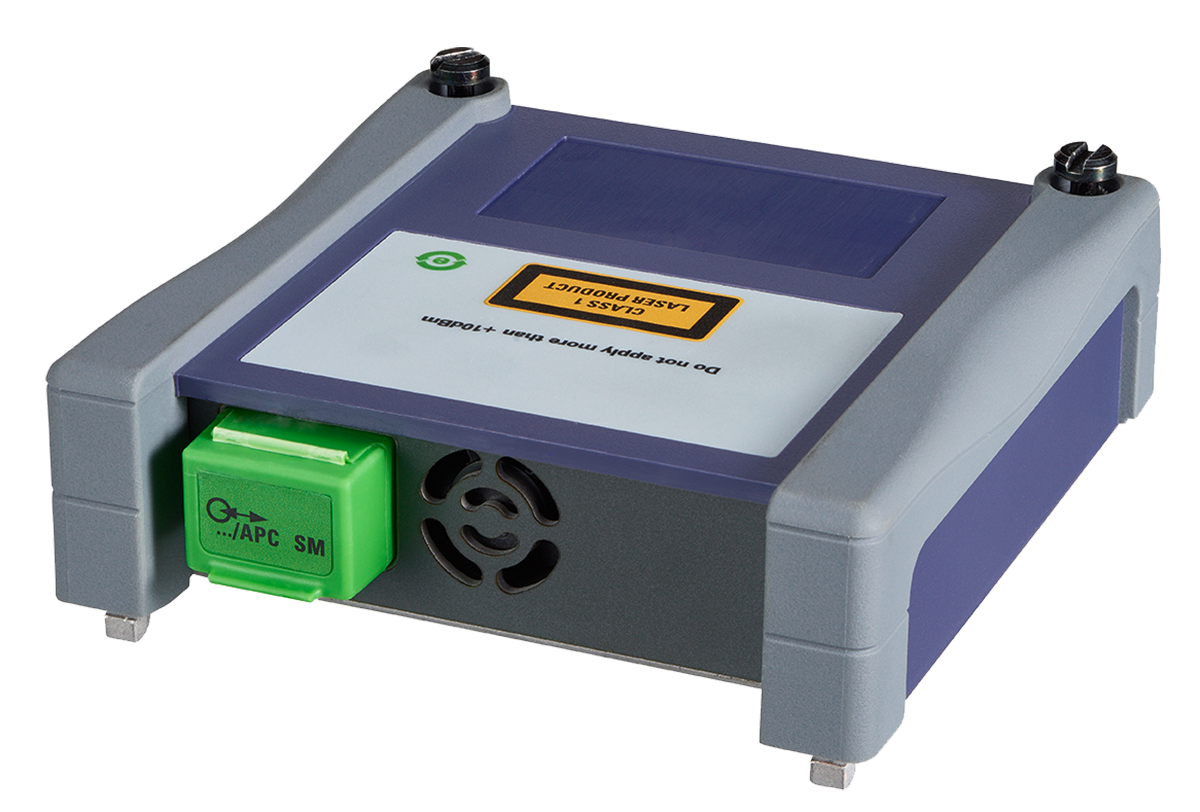

OTDR 模块（4100 系列）
OTDR 测试解决方案，用于长途网络、城域网、FTTx/PON、接入网和企业网络的安装、开通和维护。
产品简介
VIAVI 4100 系列 OTDR 模块使现场技术人员能够快速、可靠并且经济高效地安装、开通任何光网络架构并对其进行故障排查—— 4100 系列 OTDR 模块的光学性能与全套 MTS、CellAdvisor 5G 或 OneAdvisor 800 平台测试功能相结合，可确保任何测试工作都能在首次正确完成。
核心参数
· 尺寸（宽x高x深）：128x134x40毫米（5.04x5.28x1.58英寸）
· 重量：0.4千克（0.88磅）
· 采样分辨率：4厘米
· 实时波长隔离：>45dB；1260至1620纳米
· 波长：1310/1550/1625纳米
· 功率范围：–3至–55dBm
产品特性
· 熟悉的触摸手势控制用户界面，并提供辅助应用以指导技术人员使用仪器
· 模块可移植性允许在不同的 VIAVI 平台之间迁移光纤测试能力
· 广泛的模块性能，通过快速、无错误的测试来匹配任何网络应用
· 针对所有测试波长的整合报告将需要管理的测试工作量减少了 50%
· 执行 OTDR 测试 时利用实时自动业务光检测功能避免实时信号干扰或损坏光发射机
· 限制回调，在测试时执行修复，消除场外或后期处理工作，并审查双向 OTDR 分析的时间
· 基于 SmartLink Mapper (SLM) 图标的结果视图
· 高达 45 dB 的动态范围以及 256000 个采样点
· PON 经过优化，最多可通过 1x256 分路器 （ 光纤到户-SLM ）进行测试
· 组合的单模/多模（四模）版本
· 波长为 1310、1550、1625 和 1650 纳米的单/双/三波长版本
· 用于 1310、1550 和在线 1625 或 1650 纳米滤波波长的单个连接器端口，专用于在线故障排查
易于使用，学习时间极短
· 该 UI 针对简便的用户体验和工作流进行了优化，可直接访问主测试设置或配置菜单，并可即时访问关键功能和结果。
· 它反应迅速，触控方便，触摸、拖拽、捏合、缩放、轻扫、长按手势可实现更好的仪器控制和结果操作
让轨线分析不再令人头痛

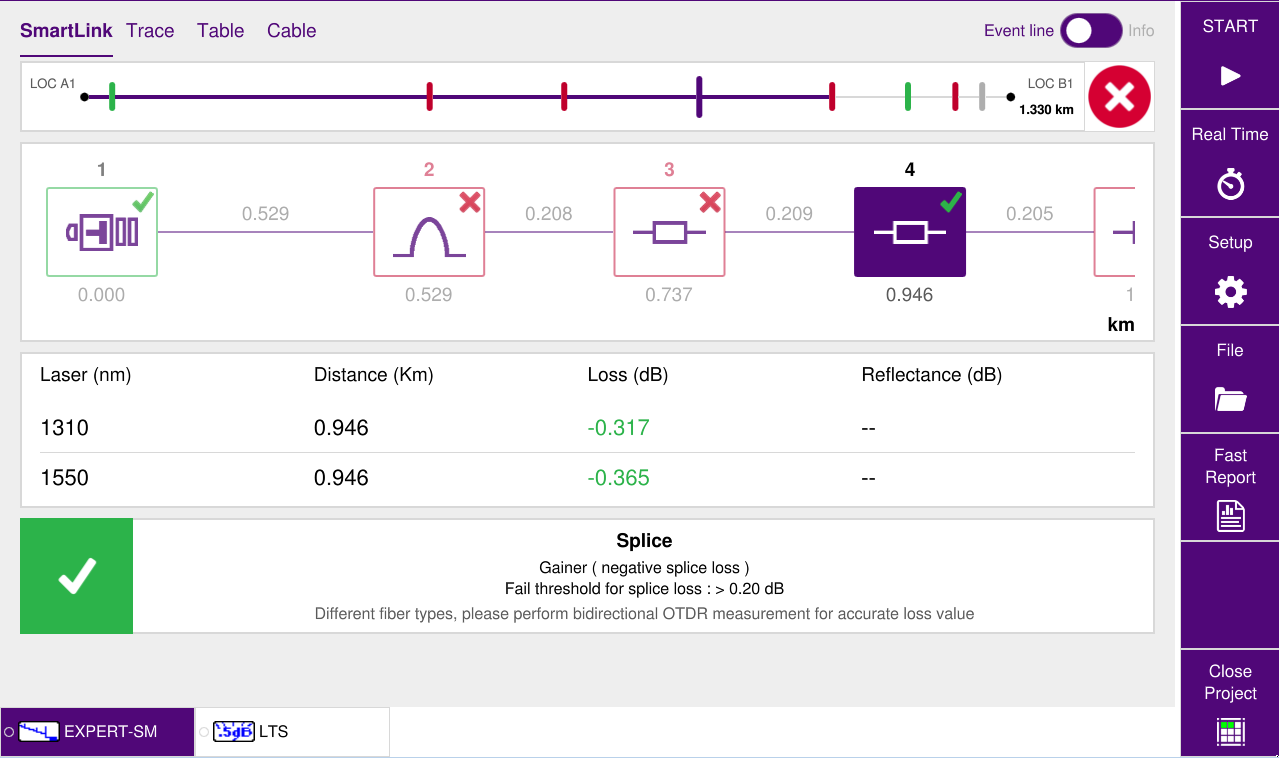

· SmartLink Mapper (SLM) 可分析和识别任何 OTDR 轨线（无论新旧）中的无源光学元件，并将它们表示为简单图标以形成光纤链路地图
· 通过直接关联所选事件，在“智能链路”视图、“轨线”视图和事件表视图之间轻松切换
OTDR 实现了简单、无需设置、有指导且可重复的测试
· SmartTEST 是 OTDR 助手，可消除所有复杂的 OTDR 设置错误，并指导用户完成简单而清晰的操作步骤。
· 四个简单步骤可指导技术人员完成初始设置、测试、结果审查和报告
使用单个测试端口和 3 个波长进行认证和故障排查
· 单个测试端口用于 3 波长测试，以扩展测试范围和改善弯曲检测
· 在标准和在线滤波 1625 或 1650 纳米测试的构建和故障排查任务之间的无缝切换
· 经过认证的光纤已准备好满足未来 C 波段和 L 波段 (xWDM) 操作的要求
· 所有波长的整合报告将测试结果的体量减半
为远程员工简化工作分配、测试流程合规性和数据上传/审核
典型应用
· 构建、开通城域网和长途网络并对其进行故障排查
· 对企业和数据中心网络进行第 2 层认证和维护
· 具有自动 MPO 交换功能的高光纤数/带状电缆
· 对 FTTA 光缆进行特征分析和故障排查（宏基站发射塔、无线回传、分布式天线系统 (DAS)和云无线接入）
· 对 FTTH- PON 网络进行认证和故障排查（通过分路器验证和测试光纤分配和分支电缆），并支持非平衡、锥形和索引分路器架构
· 高速网络和数据中心互连的空芯光纤测试和认证 *
相关平台
· OneAdvisor 800 无线平台：一体化无线现场测试平台
· MTS-2000 平台：此免提测试套装可用于安装、开通和维护光纤网络。可自动完成光纤/光学测试和认证的单槽位解决方案
· MTS-4000 V2 平台：专为光纤网络的安装、开通和维护而设计的模块化测试平台。可自动完成光纤/光学测试和认证的全功能集成双槽位解决方案
· MTS-5800 平台：这款业内最小的10G手持式仪器支持整个业务周期内的测试，包括安装、故障排除和维护。
· MTS-5800-100G 平台：MTS-5800-100G 手持式网络测试仪是网络技术人员和工程师在安装和维护其网络时所必需的工具。它支持传统和新兴技术，可满足包括城域网/核心网络、数据中心互连在内的网络应用需求，以及商业服务测试应用需求。
· OneAdvisor 800 光纤平台：光纤网络安装、开通和故障排查平台
资源下载
本页信息整理自 VIAVI Solutions 官方网站与官方技术资料，实际配置与指标以厂商最新规格书为准。
详细指标请见 OTDR 模块（4100 系列） 详细指标页。
OTDR 模块（4100 系列） · VIAVI Solutions · onetest 仪器资源库
VIAVI Solutions · 唯亚威
OTDR 模块（4100 系列） · 详细指标
OTDR 测试解决方案，用于长途网络、城域网、FTTx/PON、接入网和企业网络的安装、开通和维护。
产品简介
VIAVI 4100 系列 OTDR 模块使现场技术人员能够快速、可靠并且经济高效地安装、开通任何光网络架构并对其进行故障排查—— 4100 系列 OTDR 模块的光学性能与全套 MTS、CellAdvisor 5G 或 OneAdvisor 800 平台测试功能相结合，可确保任何测试工作都能在首次正确完成。
技术指标
规格（25°C时的典型值）
常规
· 尺寸（宽x高x深）：128x134x40毫米（5.04x5.28x1.58英寸）
· 重量：0.4千克（0.88磅）
· 存储温度：-20°C至60°C（-4°F至140°F）
· 湿度：5至95%（无冷凝）
OTDR
· 采样点：多达256000个采集点
· 采样分辨率：4厘米
· 距离精度1：±（0.5米+采样分辨率+0.001%x距离）
· 衰减线性度：±0.03dB/dB
· 反射准确度：±2dB
· 模块变体：4100A | 4100B | 4100C
· 1310±20纳米11：1310±20纳米11 | 1310±20纳米2
· 1550±20纳米11：1550±20纳米11 | 1550±20纳米2
中心波长2
· 1625±15纳米2：1625±10纳米2 | 1625±10纳米2
· 1650±10/-5纳米：1650±15纳米2
RMS动态范围3
· 1310纳米：37dB | 43dB | 46dB
· 1550纳米：36dB | 41dB | 45dB12
· 1625纳米：36dB | 41dB | 45dB
· 1650纳米：40dB | 43dB
· 实时波长隔离：>45dB；1260至1620纳米
· 事件盲区4：0.65米 | 0.5米 | 0.5米
· 衰减盲区5：2.5米 |
· 分路器衰减盲区6：45米 | 20米
· 脉冲宽度：5纳秒至20微秒 | 5纳秒至20微秒 | 3纳秒至20微秒9
· 距离显示范围：0.1直至260千米 | 0.1直至260千米 | 0.1直至400千米 4OTDR模块（4100系列A、B、C）
规格（25°C时的典型值）-续
光源
· 激光安全等级：级
· 1：-IEC60825-1:2014
· 波长：1310/1550/1625纳米
· 输出功率大小：-3.5dBm（CW模式下）
· 调制频率（音调生成）：270Hz、330Hz、1kHz、2kHz
· 稳定性（8小时）8：<±0.1db<>
功率计（硬件选件）
· 波长：校准 | 纳米 1310/1490/1550/1625/1650 可选：1310至1650纳米（1纳米步长）
· 功率范围：–3至–55dBm
· 精度⁷：±0.5dB
注释
· 1.不包括群折射率的不确定性 2.激光器工作温度为25℃时，以10微秒脉冲宽度测量 3.光纤起点处的外推反向散射电平与RMS噪声电平（求均值3分钟后）之间的单向差值 4.使用1310纳米的5纳秒脉冲宽度，在不饱和反射事件的峰值以下±1.5dB处测量 5.使用FC/UPC型反射系数，在线性回归算起±0.5dB处进行测量（在1310纳米处使用5纳秒脉冲宽度） 6.4100B：在16dB损耗（典型1x32分束比）非反射式分路器上使用200纳秒脉冲宽度在1310纳米处测得；4100C：在16dB损耗（典型1x32分束比） 非反射式分路器上使用100纳秒脉冲宽度在1310纳米处测得 7.校准波长下（-30dBm处），不包括连接不确定性 8.20分钟预热时间后 9.3纳秒脉冲宽度，带软件选项EPULSE3NS 10.根据所使用的主机，可能会有其他温度限制 11.连续波和25℃下的激光器 12.5分钟采集时间下动态范围为45dB，3分钟采集时间下动态范围为44dB。
上表整理自厂商官方数据手册。手册中未列出的项目不代表不支持，完整指标与测试条件以原手册为准。
官方资料
产品定位、特性与应用请见 OTDR 模块（4100 系列） 产品介绍页。
