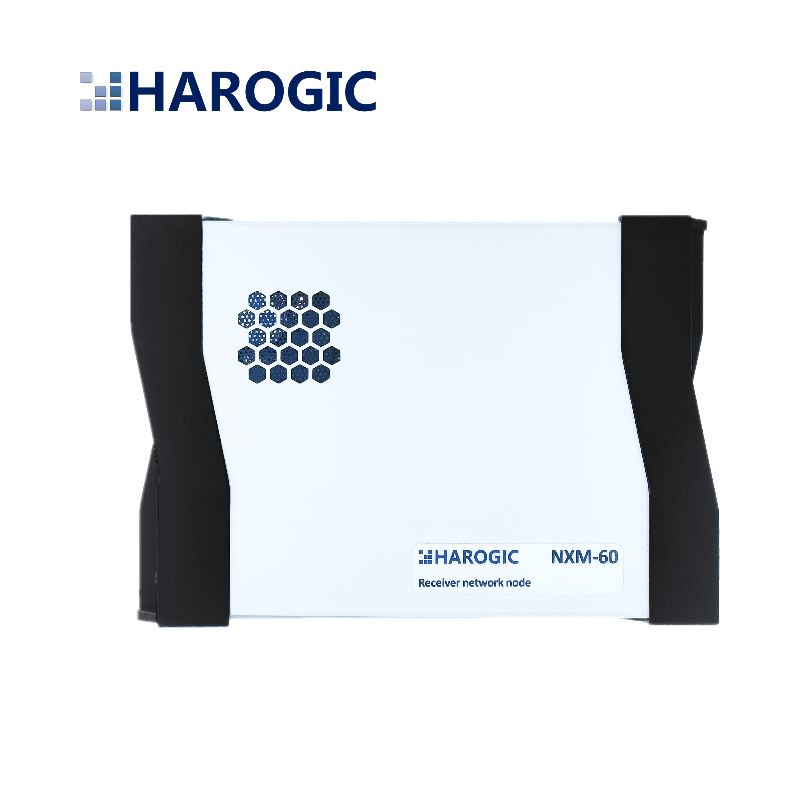

NXM-60 9kHz至6GHz网口模块式频谱分析仪/接收机|HAROGIC海得逻捷

9kHz至6GHz分析带宽：100 MHz（IQ信号记录）网络接口便于远程布置

SAN400 9kHz至40GHz模块式频谱分析仪/接收机|HAROGIC海得逻捷 (在产)

9kHz至40GHz 超外差二次模拟变频接收机结构，19段预选分析带宽：100 MHz（IQ信号记录）实时带宽：100MHz 参

参考价格：

厂家：HAROGIC海得逻捷|南京海得威尔通信科技有限公司（收录13个产品）

产地：中国

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

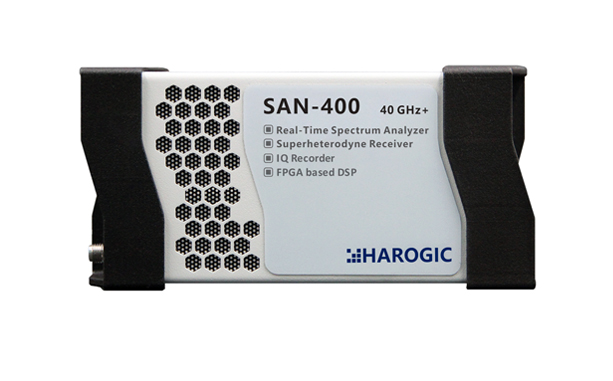

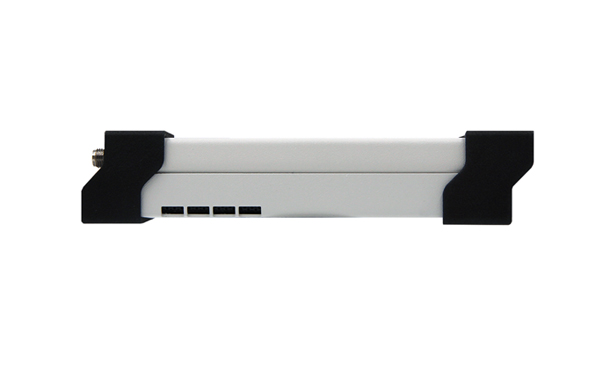

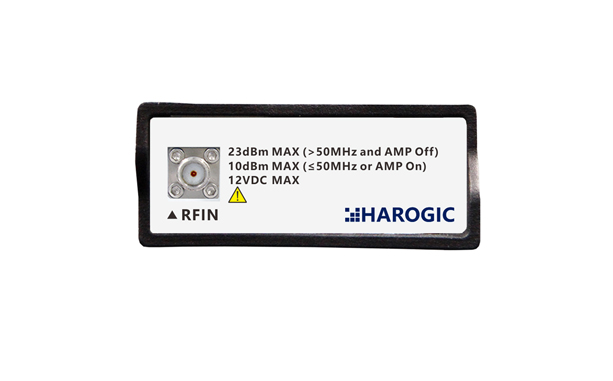

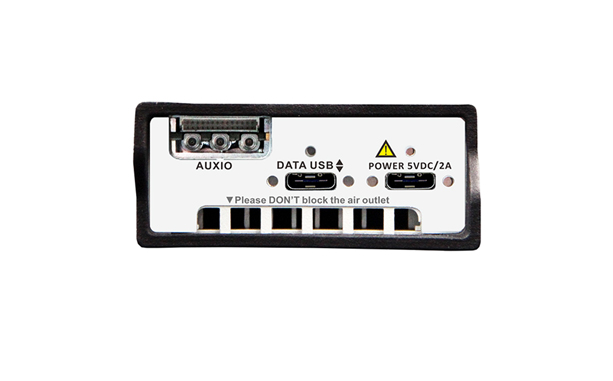

SAN-400 是一款超外差式数字中频架构的接收机/频谱仪模块，配备 USB3.0 接口与高速 FPGA 信号处理，在尤为紧凑的尺寸下提供了良好的性能。面向接收机、频谱监测、射频测试等应用进行了设计优化。可输出频谱、数字 IQ 流、功率检波波形(零扫宽)、实时频谱。体积、重量、功耗针对现场及嵌入式应用高度优化。提供新一代高兼容性 API 接口，可快速实现高效的二次开发，用户代码兼容 SAE-90、SAE-200、NXE-200 等其他海得科技设备，可灵活地根据需要选择硬件。

SAN-400 为接收机、频谱监测、便捷射频测试提供了尤为灵活的解决方案。在不足手机大的紧凑空间内，以195g的重量，实现了完整的外差式接收机与频谱仪系统。模块内置一个高集成度的超外差式接收机射频前端，同时具备了基于 FPGA 的后端数字处理系统以加速相关数字信号处理。基于 FPGA 的数字信号处理有效降低了设备对后端处理器的性能要求。即使在性能受限的低功耗 x86 或 ARM 处理器平台上，仍然可以部署 SAN-400 设备，并实现良好的工作效能。SAN-400 提供了对 linux 操作系统与 window 操作系统的支持。

9kHz 至 40GHz

▌超外差二次模拟变频接收机结构，14 段预选

▌重量轻至 185g（内核），尺寸小至 125x60x17mm

▌峰值功耗 14W，频率扫描时可低至 10W

▌FPGA 信号处理，内置 DDC 通道，低计算需求

▌分析带宽：100MHz（采样率可调）

▌扫频速率：高达 400GHz/s （RBW ≥ 250kHz）

▌模拟中频输出（307.2MHz，限 88MHz 以上频段）

▌使用新一代高兼容性 API 接口（HTRA API）

▌支持 ARM 与 x86 处理器

▌支持内置 OCXO（选件），温飘≤0.15ppm

▌支持-20℃/-40℃至 70℃工作温度（选件）

▌支持 linux 与 windows 操作系统

▌配套全新 SAStudio4 应用软件

关键词:

海得逻捷

实时频谱分析仪

频谱分析仪模块

SAN400

厂家联系方式：

海得逻捷

江苏省南京市江北新区华创路72号鲲鹏大厦A座12楼

cninfo@harogic.com

025-83305049

关注HAROGIC海得逻辑公众号

代号	选件	说明
01	内置 OCXO 参考时钟(硬件)	提供比标配更优稳定度的参考时钟，温漂<0.15 ppm，增加 0.8W 的整机功耗。
10	MUXIO IO 扩展板(配件)	将 MUXIO 接口转换为多个 MMCX 与板至线连接器，便于触发输入、输出等信号的连接。
11	外置 GNSS (配件)	接驳至 MUXIO 的标准 GNSS 模块。
12	外置较高精度 GNSS (配件)	接驳至 MUXIO 的较高精度 GNSS 模块。
13	外置 GNSS 驯服的 OCXO 参考时钟(配件)	提供 GNSS 驯服的参考时钟与 1PPS ，增加 1.1W 的整机功耗。
20	扩展温度等级 (硬件)	扩展工作温度至-20~70℃。
21	宽温温度等级 (硬件)	扩展工作温度至-40~70℃。
