71101 计量级同轴转接器|思仪

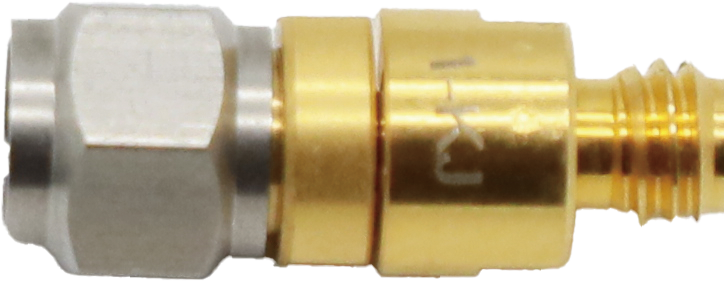

71101 计量级同轴转接器|思仪 产品图 1
71101 计量级同轴转接器|思仪 产品图 2
71101 计量级同轴转接器|思仪 产品图 3

71101 计量级同轴转接器|思仪 (在产)

系列化的高性能同轴转接器端口类型主要有7mm、N型、3.5mm、2.92mm、2.4mm、1.85mm和1mm等

可应用于计量、测试设备接口的转换

参考价格 :
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案

思仪 · Ceyear
计量级同轴转接器
系列化的高性能同轴转接器端口类型主要有7mm、N型、3.5mm、2.92mm、2.4mm、 1.85mm和1mm等。可应用于计量、测试设备接口的转换。
产品简介
系列化的高性能同轴转接器端口类型主要有7mm、N型、3.5mm、2.92mm、2.4mm、 1.85mm和1mm等。可应用于计量、测试设备接口的转换。
品种丰富、接口形式多样
频带范围宽、驻波比小
重复性好、射频泄漏小
核心参数
• 产品型号:129 款(71101 等)
• 频率/频段:DC ~ 18GHz / DC ~ 3GHz / DC ~3GHz / DC ~7.5GHz
• 转接器类型:N(f)-N(f) ~ L16(m)-N(m)
• 频率范围:DC ~ 18GHz ~ DC ~50GHz
• 驻波比(Max):1.083 ~ 1.22
型号一览
• 本系列共 129 个型号:71101、71102、71103、71104、81101、81103、81103A、81103B、81103C、81104、81104A、81104B、81104C、71109、71110、71111、71113、71114、71115、71116、71117、71118、71119、71120、71121、71122、71123、71124、71125、81105、81105A、81106、81106A、81106B、81106C、81107、81107A、81107B、81107C、81108、81108A、81108B、81108C、81109、81109A、81110、81111、81112
主要指标
• 71101:转接器类型 N(f)-N(f)、频率范围 DC ~ 18GHz、驻波比(Max) 1.083
• 71102:转接器类型 N(m)-N(m)、频率范围 DC ~ 18GHz、驻波比(Max) 1.083
• 71103:转接器类型 N(m)-7mm、频率范围 DC ~ 18GHz、驻波比(Max) 1.083
• 71104:转接器类型 N(f)-7mm、频率范围 DC ~ 18GHz、驻波比(Max) 1.083
• 81101:转接器类型 N(m)-N(f)、频率范围 DC ~ 18GHz、驻波比(Max) 1.083
• 81103:转接器类型 N75Ω(m)-N50Ω(f)、频率范围 DC ~ 3GHz、驻波比(Max) 1.25
• 81103A:转接器类型 N75Ω(m)-N50Ω(m)、频率范围 DC ~ 3GHz、驻波比(Max) 1.25
• 81103B:转接器类型 N75Ω(f)-N50Ω(m)、频率范围 DC ~ 3GHz、驻波比(Max) 1.25
• 81103C:转接器类型 N75Ω(f)-N50Ω(f)、频率范围 DC ~3GHz、驻波比(Max) 1.25
• 81104:转接器类型 7/16(f)-N(f)、频率范围 DC ~7.5GHz、驻波比(Max) 1.083
• 81104A:转接器类型 7/16(f)-N(m)、频率范围 DC ~7.5GHz、驻波比(Max) 1.083
• 81104B:转接器类型 7/16(m)-N(f)、频率范围 DC ~7.5GHz、驻波比(Max) 1.083
资源下载
• 计量级转接器产品手册(数据手册)
• 详细指标请见 计量级同轴转接器 详细指标页
思仪 Ceyear · onetest 仪器资源库





71101 详细指标 | 思仪 Ceyear - onetest仪器资源库
思仪 · Ceyear
71101 · 详细指标
技术规范
技术指标
型 号
名 称
转接器类型
频率范围
驻波比(Max)
71101
同轴转接器
N(f)-N(f)
DC ~   18GHz
1.083
71102
同轴转接器
N(m)-N(m)
DC ~   18GHz
1.083
71103
同轴转接器
N(m)-7mm
DC ~   18GHz
1.083
71104
同轴转接器
N(f)-7mm
DC ~   18GHz
1.083
81101
同轴转接器
N(m)-N(f)
DC ~   18GHz
1.083
81103
同轴转接器
N75Ω(m)-N50Ω(f)
DC ~   3GHz
1.25
81103A
同轴转接器
N75Ω(m)-N50Ω(m)
DC ~   3GHz
1.25
81103B
同轴转接器
N75Ω(f)-N50Ω(m)
DC ~   3GHz
1.25
81103C
同轴转接器
N75Ω(f)-N50Ω(f)
DC ~3GHz
1.25
81104
同轴转接器
7/16(f)-N(f)
DC ~7.5GHz
1.083
81104A
同轴转接器
7/16(f)-N(m)
DC ~7.5GHz
1.083
81104B
同轴转接器
7/16(m)-N(f)
DC ~7.5GHz
1.083
81104C
同轴转接器
7/16(m)-N(m)
DC ~7.5GHz
1.083
71109
同轴转接器
3.5mm(f)-3.5mm(f)
DC ~   26.5GHz
1.106
71110
同轴转接器
3.5mm(m)-3.5mm(m)
DC ~   26.5GHz
1.106
71111
同轴转接器
3.5mm(m)-3.5mm(f)
DC ~   26.5GHz
1.106
71113
同轴转接器
3.5mm(f)-7mm
DC ~   18GHz
1.106
71114
同轴转接器
3.5mm(m)-7mm
DC ~18GHz
1.106
71115
同轴转接器
3.5mm(m)-N(f)
DC ~   18GHz
1.083
71116
同轴转接器
3.5mm(m)-N(m)
DC ~   18GHz
1.083
71117
同轴转接器
3.5mm(f)-N(m)
DC ~   18GHz
1.083
71118
同轴转接器
3.5mm(f)-N(f)
DC ~   18GHz
1.083
71119
同轴转接器
2.4mm(m)-2.4mm(m)
DC ~   40GHz
1.12
71120
同轴转接器
2.4mm(f)-2.4mm(f)
DC ~   40GHz
1.12
71121
同轴转接器
2.4mm(m)-2.4mm(f)
DC ~   40GHz
1.12
71122
同轴转接器
2.4mm(m)-3.5mm(m)
DC ~   26.5GHz
1.15
71123
同轴转接器
2.4mm(m)-3.5mm(f)
DC ~   26.5GHz
1.15
71124
同轴转接器
2.4mm(f)-3.5mm(m)
DC ~   26.5GHz
1.15
71125
同轴转接器
2.4mm(f)-3.5mm(f)
DC ~   26.5GHz
1.15
81105
同轴转接器
2.4mm(f)-7mm
DC ~   18GHz
1.10
81105A
同轴转接器
2.4mm(m)-7mm
DC ~18GHz
1.10
81106
同轴转接器
2.4mm(f)-2.92mm(f)
DC ~   40GHz
1.15
81106A
同轴转接器
2.4mm(f)-2.92mm(m)
DC ~   40GHz
1.15
81106B
同轴转接器
2.4mm(m)-2.92mm(f)
DC ~   40GHz
1.15
81106C
同轴转接器
2.4mm(m)-2.92mm(m)
DC ~   40GHz
1.15
81107
同轴转接器
2.4mm(f)- N(f)
DC ~   18GHz
1.10
81107A
同轴转接器
2.4mm(f)- N(m)
DC ~   18GHz
1.10
81107B
同轴转接器
2.4mm(m)- N(f)
DC ~   18GHz
1.10
81107C
同轴转接器
2.4mm(m)- N(m)
DC ~ 18GHz
1.10
81108
同轴转接器
2.92mm(f)- N(f)
DC ~   18GHz
1.15
81108A
同轴转接器
2.92mm(f)- N(m)
DC ~   18GHz
1.15
81108B
同轴转接器
2.92mm(m)- N(f)
DC ~   18GHz
1.15
81108C
同轴转接器
2.92mm(m)- N(m)
DC ~   18GHz
1.15
81109
同轴转接器
2.92mm(m)-7mm
DC ~   18GHz
1.10
81109A
同轴转接器
2.92mm(f)-7mm
DC ~   18GHz
1.10
81110
同轴转接器
2.92mm(m)-2.92mm(m)
DC ~   40GHz
1.12
81111
同轴转接器
2.92mm(m)-2.92mm(f)
DC ~   40GHz
1.12
81112
同轴转接器
2.92mm(f)-2.92mm(f)
DC ~   40GHz
1.12
81113
同轴转接器
3.5mm(f)-1.85mm(f)
DC ~   26.5GHz
1.15
81113A
同轴转接器
3.5mm(f)-1.85mm(m)
DC ~   26.5GHz
1.15
81113B
同轴转接器
3.5mm(m)-1.85mm(f)
DC ~   26.5GHz
1.15
81113C
同轴转接器
3.5mm(m)-1.85mm(m)
DC ~   26.5GHz
1.15
81114
同轴转接器
2.4mm(f)-1.85mm(f)
DC ~   50GHz
1.15
81114A
同轴转接器
2.4mm(f)-1.85mm(m)
DC ~   50GHz
1.15
81114B
同轴转接器
2.4mm(m)-1.85mm(f)
DC ~   50GHz
1.15
81114C
同轴转接器
2.4mm(m)-1.85mm(m)
DC ~   50GHz
1.15
81115
同轴转接器
2.92mm(f)-1.85mm(f)
DC ~   40GHz
1.15
81115A
同轴转接器
2.92mm(f)-1.85mm(m)
DC ~   40GHz
1.15
81115B
同轴转接器
2.92mm(m)-1.85mm(f)
DC ~   40GHz
1.15
81115C
同轴转接器
2.92mm(m)-1.85mm(m)
DC ~   40GHz
1.15
81118
同轴转接器
1.85mm(m)-1.85mm(m)
DC ~   67GHz
1.25
81119
同轴转接器
1.85mm(f)-1.85mm(f)
DC ~   67GHz
1.25
81120
同轴转接器
1.85mm(m)-1.85mm(f)
DC ~   67GHz
1.25
87608B
同轴转接器
1.0mm(f)-1.0mm(m)
DC ~   110GHz
1.50
87608C
同轴转接器
1.0mm(m)-1.0mm(m)
DC ~110GHz
1.50
87608D
同轴转接器
1.0mm(f)-1.0mm(f)
DC ~   110GHz
1.50
87611LA
同轴转接器
1.0mm(f)-1.85mm(m)
DC ~   67GHz
1.30
87611LB
同轴转接器
1.0mm(m)-1.85mm(f)
DC ~   67GHz
1.30
87611LC
同轴转接器
1.0mm(m)-1.85mm(m)
DC ~   67GHz
1.30
87611LD
同轴转接器
1.0mm(f)-1.85mm(f)
DC ~   67GHz
1.30
87612HA
同轴转接器
1.0mm(f)-2.4mm(m)
DC ~50GHz
1.22
87612HB
同轴转接器
1.0mm(m)-2.4mm(f)
DC ~50GHz
1.22
87612HC
同轴转接器
1.0mm(m)-2.4mm(m)
DC ~50GHz
1.22
87612HD
同轴转接器
1.0mm(f)-2.4mm(f)
DC ~50GHz
1.22
81197
同轴转接器
L16(f)-N(f)
DC ~   18GHz
1.10
81197A
同轴转接器
L16(f)-N(m)
DC ~   18GHz
1.10
81197B
同轴转接器
L16(m)-N(f)
DC ~   18GHz
1.10
81197C
同轴转接器
L16(m)-N(m)
DC ~   18GHz
1.10
数据来源:中电科思仪(Ceyear)官网产品页「技术指标」,2026 年 11 月按新版站点重建。
