1650E任意波形发生器
1650E任意波形发生器
产品简介
1650E 任意波形发生器最高采样率 25.6GSa/s ，最高垂直分辨率 16bits ，最大带宽 10.2GHz ，最高输出频率 10.2GHz ， 2 或 4 通道可选，最大存储深度 8GSa/ 通道。可以实现常规函数波形产生，提供任意波形编辑软件，可编辑常规通用信号、 I/Q 矢量基带信号、 IF/RF 信号、多音频信号、噪声信号、雷达信号等，支持定时播放、外触发播放、循环播放、单次播放等多种播放方式，每次播放的次数可自定义，并支持通道间同步、多台仪器间的同步等。主要用于宽带雷达、通信、导航等设备的测试与试验，亦可为相关电子设备的调试提供函数激励信号。
核心参数
• 产品型号：18 款（1650E 等）
• 通道数量：输出模式 ～ 采样率 25.6GSa/s ，垂直分辨率 8bit （需无插值 25.6GSa/s 采样率选件支持）
功能特点
主要特点
函数波形生成：正弦、方波、脉冲、三角、直流等
宽带任意波形生成
支持用户自定义输出波形的幅值、频率、相位、通道间相对延时以及其他特征参数。
优秀的带内平坦度
内置宽带频响实时补偿技术，实时修正实时带宽内的信号平坦度，典型宽带信号平坦度±0.4dB。
可任意编程的深存储波形回放
1650E支持采样率连续可变，在100Sa/s~25.6GSa/s的范围内保证波形细节的完整性，可完美解决用户在采集回放应用场景中的采样率匹配问题。

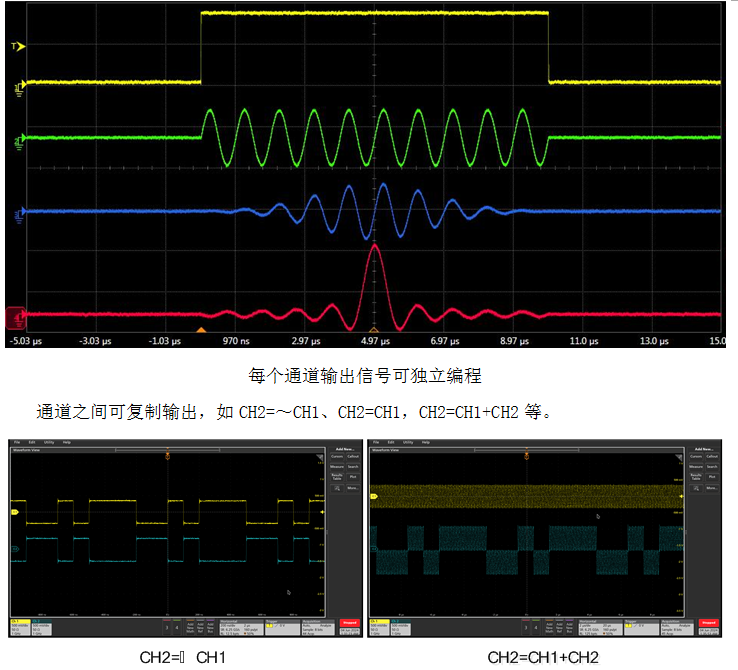

灵活的通道间计算功能
1650E任意波形发生器支持2或4个输出通道，通道之间可独立输出，也可进行数学运算后输出，如通道间追踪CH2=CH1、CH4=CH3，通道间反向CH2=～CH1、CH4=～CH3、两通道波形相加后叠加到其中一个通道输出CH2=CH1+CH2、CH4=CH3+CH4等。

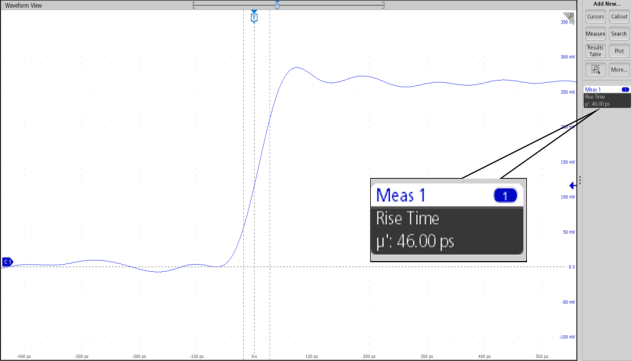

超快沿低抖动，脉冲信号“随心所欲”
得益于25.6GSa/s高采样率，1650E输出脉冲的上升时间低至46ps，单端直流耦合输出最大幅度1Vpp。与此同时，1650E采用基于专利保护的脉冲抖动抑制技术，在输出方波与脉冲信号时，可实现极低抖动，同时支持脉宽、上升/下降沿的精细调节，满足对高速数字信号、高精度脉冲的严格需求。
高速信号测试
1650E以其10.2GHz超大带宽与卓越的信号模拟能力，精准塑造NRZ、 PAM4 等通信测试信号的复杂眼图和瞬态细节，且支持电平灵活编辑，为SerDes、光模块及数据中心设备的研发测试提供强力支撑。
型号一览
• 本系列共 18 个型号：1650E、1650E-H164、1650E-H200、1650E-H204、1650E-H240、1650E-H244、1650E-H250、1650E-H254、1650E-H812、1650E-H814、1650E-EWT1、1650E-JL、1650E-4CH-JL、1650E-S160、1650E-S200、1650E-S240、1650E-S250、1650E-S901
主要指标
1650E任意波形发生器
• 常规特性：通道数量 / 标配 2 、可选 4
• 常规特性：输出模式 / 直流耦合输出模式、交流耦合输出模式可选
• 常规特性：直流耦合接口形式 / 单端、差分
• 常规特性：交流耦合接口形式 / 单端
• 常规特性：Marker 数量 / 1 个 Mark/ 通道注：开通的 mark 数会导致分辨率降低对应 bit 位。
• 常规特性：函数波形 / 正弦、方波、三角波、脉冲、直流、噪声等
• 常规特性：任意波形 / 自定义波形，支持导入文件格式 AWF ， TXT ， BIN ， CSV
• 常规特性：通道间延迟不确定度 / ± 10ps
• 常规特性：通道间延迟调节范围 / ± 2ns
• 常规特性：波形存储深度 / 16bits 分辨率 / 2G 采样点 / 通道，选件支持扩展到 4G 采样点 / 通道
• 常规特性：波形存储深度 / 8bits 分辨率 / 4G 采样点 / 通道，选件支持扩展到 8G 采样点 / 通道
• 常规特性：非易失存储 / 内置硬盘，不低于 500GBytes
资源下载
• 官方产品页：中电科思仪官网 · 1650E任意波形发生器
• 1650E任意波形发生器用户手册（用户手册）
• 1650E任意波形发生器产品样本（厚样）
• 1650E任意波形发生器编程手册（编程手册）
• 详细指标请见 1650E任意波形发生器 详细指标页
思仪 Ceyear · onetest 仪器资源库
思仪 · Ceyear
1650E任意波形发生器 · 详细指标
1650E任意波形发生器
产品简介
1650E 任意波形发生器最高采样率 25.6GSa/s ，最高垂直分辨率 16bits ，最大带宽 10.2GHz ，最高输出频率 10.2GHz ， 2 或 4 通道可选，最大存储深度 8GSa/ 通道。可以实现常规函数波形产生，提供任意波形编辑软件，可编辑常规通用信号、 I/Q 矢量基带信号、 IF/RF 信号、多音频信号、噪声信号、雷达信号等，支持定时播放、外触发播放、循环播放、单次播放等多种播放方式，每次播放的次数可自定义，并支持通道间同步、多台仪器间的同步等。主要用于宽带雷达、通信、导航等设备的测试与试验，亦可为相关电子设备的调试提供函数激励信号。
数据来源：中电科思仪官方资料 —— 1650E任意波形发生器用户手册（用户手册，2025-08-28）；1650E任意波形发生器产品样本（厚样，2025-08-28）；1650E任意波形发生器编程手册（编程手册，2025-08-28）。
技术指标
1650E任意波形发生器
• 常规特性：通道数量 / 标配 2 、可选 4
• 常规特性：输出模式 / 直流耦合输出模式、交流耦合输出模式可选
• 常规特性：直流耦合接口形式 / 单端、差分
• 常规特性：交流耦合接口形式 / 单端
• 常规特性：Marker 数量 / 1 个 Mark/ 通道注：开通的 mark 数会导致分辨率降低对应 bit 位。
• 常规特性：函数波形 / 正弦、方波、三角波、脉冲、直流、噪声等
• 常规特性：任意波形 / 自定义波形，支持导入文件格式 AWF ， TXT ， BIN ， CSV
• 常规特性：通道间延迟不确定度 / ± 10ps
• 常规特性：通道间延迟调节范围 / ± 2ns
• 常规特性：波形存储深度 / 16bits 分辨率 / 2G 采样点 / 通道，选件支持扩展到 4G 采样点 / 通道
• 常规特性：波形存储深度 / 8bits 分辨率 / 4G 采样点 / 通道，选件支持扩展到 8G 采样点 / 通道
• 常规特性：非易失存储 / 内置硬盘，不低于 500GBytes
• 接口
• 接口：波形输出接口 / SMA
• 接口：参考输入接口 / SMA
• 接口：10MHz 参考输入功率范围 / -5dBm ～ +5dBm
• 接口：参考输出接口 / SMA
• 接口：100MHz 参考输出功率 / ≥ 0dBm
• 接口：频率准确度 / ± 1ppm
• 接口：触发输入接口 / SMA
• 接口：触发电平 / -5V ～ +5V
• 接口：系统接口 / USB 、网口等
• Mark 标记功能
• Mark 口：每通道对应 Mark 数 / 1 个
• Mark 口：Mark 采样率 / 当前模式最大采样率 /64 ， @16bit 分辨率当前模式最大采样率 /128 ， @8bit 分辨率
• Mark 口：最大输出幅度 / ≥ 1.5Vpp
• 工作环境及外形尺寸
• 工作环境及外形尺寸：供电电源 / AC 220V ± 10% ， 50Hz ± 5 ％
• 工作环境及外形尺寸：功耗 / 双通道 <350W ， 4 通道 <450W
• 工作环境及外形尺寸：显示 / 7 英寸
• 工作环境及外形尺寸：外形尺寸 / 460mm × 133mm × 450mm （不含把手和防护底角）
• 工作环境及外形尺寸：工作温度 / 0 ℃～ 40 ℃
• 工作环境及外形尺寸：存储温度 / -40 ℃～ 70 ℃
• 1650E 16GSa/s 采样率机型
• 常规特性：16bit 分辨率模式 / 最高采样率 / 8GSa/s （ 2x 插值到 16GSa/s ）
• 常规特性：16bit 分辨率模式 / 采样率调节范围 / 100Sa/s ～ 8GSa/s
• 常规特性：16bit 分辨率模式 / 采样率调节步进 / 1Sa
• 常规特性：16bit 分辨率模式 / 垂直分辨率 / 16bits
• 常规特性：16bit 分辨率模式 / 瞬时带宽 / 3.2GHz （ -3dB ）
• 常规特性：16bit 分辨率模式 / 直流耦合有效输出频率 / DC ～ 3.2GHz
• 常规特性：16bit 分辨率模式 / 交流耦合有效输出频率 / 20MHz ～ 3.2GHz
• 常规特性：16bit 分辨率模式 / 输出序列最大比特率 / 2Gb/s
• 常规特性：16bit 分辨率模式 / 噪声功率谱密度 @400mVpp / -149dBm/Hz
• 常规特性：8bit 分辨率模式，需选件支持 / 最大采样率 / 16GSa/s
• 常规特性：8bit 分辨率模式，需选件支持 / 采样率调节范围 / 8GSa/s ～ 16GSa/s
• 常规特性：8bit 分辨率模式，需选件支持 / 采样率调节步进 / 1Sa
• 常规特性：8bit 分辨率模式，需选件支持 / 垂直分辨率 / 8bits
• 常规特性：8bit 分辨率模式，需选件支持 / 瞬时带宽 / 6.4GHz （ -3dB ）
• 常规特性：8bit 分辨率模式，需选件支持 / 直流耦合有效输出频率 / DC ～ 6.4GHz
• 常规特性：8bit 分辨率模式，需选件支持 / 交流耦合有效输出频率 / 20MHz ～ 6.4GHz
• 常规特性：8bit 分辨率模式，需选件支持 / 输出序列最大比特率 / 4Gb/s
• 常规特性：8bit 分辨率模式，需选件支持 / 噪声功率谱密度 @400mVpp / -147dBm/Hz
• 常规特性：信号相位噪声 / 频点 / 频偏 / 典型值
• 常规特性：信号相位噪声 / 100MHz / 1kHz / -146dBc/Hz
• 常规特性：信号相位噪声 / 100MHz / 10kHz / -150dBc/Hz
• 常规特性：信号相位噪声 / 100MHz / 100kHz / -149dBc/Hz
• 常规特性：信号相位噪声 / 100MHz / 1MHz / -156dBc/Hz
• 常规特性：信号相位噪声 / 5GHz / 1kHz / -111dBc/Hz
• 常规特性：信号相位噪声 / 5GHz / 10kHz / -116dBc/Hz
• 常规特性：信号相位噪声 / 5GHz / 100kHz / -116dBc/Hz
• 常规特性：信号相位噪声 / 5GHz / 1MHz / -122dBc/Hz
• 常规特性：信号 RMS 抖动 / 典型值 0.03 ps
• 常规特性：频率准确度 / ± 1ppm
• 1650E 16GSa/s 采样率机型
• 采样率 8GSa/s ，插值采样率 16GSa/s ，垂直分辨率 16bit
• 输出特性输出特性：直流耦合输出模式 / 输出信号摆幅 / 50mVpp ～ 1.0Vpp （单端）
• 输出特性输出特性：直流耦合输出模式 / 输出信号摆幅 / 100mVpp ～ 2.0Vpp （差分）
• 输出特性输出特性：直流耦合输出模式 / 输出幅度精度 / ±(1% Í | 设置值 |+10mVpp) （ 50Ω 负载， DC 耦合， 1kHz 输出， 200mVpp ）
• 输出特性输出特性：直流耦合输出模式 / 幅度平坦度 @100mVpp / ≤ 2dB
• 输出特性输出特性：直流耦合输出模式 / 直流偏移 / ± 0.5V （单端， 50 Ω负载）
• 输出特性输出特性：直流耦合输出模式 / 二次谐波失真 @100mVpp / 输出频率 / 典型值
• 输出特性输出特性：直流耦合输出模式 / 二次谐波失真 @100mVpp / 100MHz / -63 dBc
• 输出特性输出特性：直流耦合输出模式 / 二次谐波失真 @100mVpp / 100MHz ～ 1GHz （含） / -57 dBc
• 输出特性输出特性：直流耦合输出模式 / 二次谐波失真 @100mVpp / 1GHz ～ 2GHz （含） / -54 dBc
• 输出特性输出特性：直流耦合输出模式 / 二次谐波失真 @100mVpp / 2GHz ～ 3.2GHz （含） / -54 dBc
• 输出特性输出特性：直流耦合输出模式 / 三次谐波失真 @100mVpp / 100MHz / -63 dBc
• 输出特性输出特性：直流耦合输出模式 / 三次谐波失真 @100mVpp / 100MHz ～ 1GHz （含） / -56 dBc
• 输出特性输出特性：直流耦合输出模式 / 三次谐波失真 @100mVpp / 1GHz ～ 2GHz （含） / -42 dBc
• 输出特性输出特性：直流耦合输出模式 / 三次谐波失真 @100mVpp / 2GHz ～ 3.2GHz （含） / -54 dBc
• 非谐波失真 @200mVpp：输出频率 / 测试范围 / 典型值 / 测试范围 / 典型值
• 非谐波失真 @200mVpp：100MHz / 20MHz ～ 500MHz / -99dBc / 20MHz ～ 1GHz / -100dBc
• 非谐波失真 @200mVpp：100MHz ～ 500MHz / 20MHz ～ 500MHz / -90dBc / 20MHz ～ 1.5GHz / -87dBc
• 非谐波失真 @200mVpp：500MHz ～ 1GHz / 20MHz ～ 1GHz / -80dBc / 20MHz ～ 3GHz / -70dBc
• 非谐波失真 @200mVpp：1GHz ～ 2GHz / 20MHz ～ 2GHz / -69dBc / 20MHz ～ 4.5GHz / -69dBc
• 非谐波失真 @200mVpp：2GHz ～ 3.2GHz / 20MHz ～ 3.2GHz / -65dBc / 20MHz ～ 4.5GHz / -62dBc
• 最小脉冲沿：≤ 90ps （ 20% ～ 80% ）
• 交流耦合输出模式：输出信号摆幅 / 75mVpp ～ 3.0Vpp
• 交流耦合输出模式：幅度平坦度 @100mVpp / ≤ 2dB
• 交流耦合输出模式：直流偏移 / ± 1.0V （单端， 50 Ω负载）
• 交流耦合输出模式：二次谐波失真 @100mVpp / 输出频率 / 典型值
• 交流耦合输出模式：二次谐波失真 @100mVpp / 100MHz / -60 dBc
• 交流耦合输出模式：二次谐波失真 @100mVpp / 100MHz ～ 1GHz （含） / -71 dBc
• 交流耦合输出模式：二次谐波失真 @100mVpp / 1GHz ～ 2GHz （含） / -66 dBc
• 交流耦合输出模式：二次谐波失真 @100mVpp / 2GHz ～ 3.2GHz （含） / -62 dBc
• 交流耦合输出模式：三次谐波失真 @100mVpp / 100MHz / -76 dBc
• 交流耦合输出模式：三次谐波失真 @100mVpp / 100MHz ～ 1GHz （含） / -67 dBc
• 交流耦合输出模式：三次谐波失真 @100mVpp / 1GHz ～ 2GHz （含） / -54 dBc
• 交流耦合输出模式：三次谐波失真 @100mVpp / 2GHz ～ 3.2GHz （含） / -63 dBc
• 交流耦合输出模式：非谐波失真 @200mVpp / 输出频率 / 测试范围 / 典型值 / 测试范围 / 典型值
• 交流耦合输出模式：非谐波失真 @200mVpp / 100MHz / 20MHz ～ 500MHz / -99dBc / 20MHz ～ 1GHz / -100dBc
• 交流耦合输出模式：非谐波失真 @200mVpp / 100MHz ～ 500MHz / 20MHz ～ 500MHz / -91dBc / 20MHz ～ 1.5GHz / -90dBc
• 交流耦合输出模式：非谐波失真 @200mVpp / 500MHz ～ 1GHz / 20MHz ～ 1GHz / -81dBc / 20MHz ～ 3GHz / -70dBc
• 交流耦合输出模式：非谐波失真 @200mVpp / 1GHz ～ 2GHz / 20MHz ～ 2GHz / -69dBc / 20MHz ～ 4.5GHz / -69dBc
• 交流耦合输出模式：非谐波失真 @200mVpp / 2GHz ～ 3.2GHz / 20MHz ～ 3.2GHz / -68dBc / 20MHz ～ 4.5GHz / -63dBc
• 1650E 16GSa/s 采样率机型
• 采样率 16GSa/s ，垂直分辨率 8bit （需无插值 16GSa/s 采样率选件支持）
• 输出特性：直流耦合输出模式 / 输出信号摆幅 / 50mVpp ～ 1.0Vpp （单端）
• 输出特性：直流耦合输出模式 / 输出信号摆幅 / 100mVpp ～ 2.0Vpp （差分）
• 输出特性：直流耦合输出模式 / 输出幅度精度 / ±(1% Í | 设置值 |+10mVpp) （ 50Ω 负载， DC 耦合， 1kHz 输出， 200mVpp ）
• 输出特性：直流耦合输出模式 / 幅度平坦度 @100mVpp / ≤ 4dB
• 输出特性：直流耦合输出模式 / 直流偏移 / ± 0.5V （单端， 50 Ω负载）
• 输出特性：直流耦合输出模式 / 二次谐波失真 @100mVpp / 输出频率 / 典型值
• 输出特性：直流耦合输出模式 / 二次谐波失真 @100mVpp / 100MHz / -61 dBc
• 输出特性：直流耦合输出模式 / 二次谐波失真 @100mVpp / 100MHz ～ 1GHz （含） / -53 dBc
• 输出特性：直流耦合输出模式 / 二次谐波失真 @100mVpp / 1GHz ～ 2GHz （含） / -52 dBc
• 输出特性：直流耦合输出模式 / 二次谐波失真 @100mVpp / 2GHz ～ 4GHz （含） / -54 dBc
• 输出特性：直流耦合输出模式 / 二次谐波失真 @100mVpp / 4GHz ～ 6.4GHz （含） / -60 dBc
• 输出特性：直流耦合输出模式 / 三次谐波失真 @100mVpp / 100MHz / -63 dBc
• 输出特性：直流耦合输出模式 / 三次谐波失真 @100mVpp / 100MHz ～ 1GHz （含） / -52 dBc
• 输出特性：直流耦合输出模式 / 三次谐波失真 @100mVpp / 1GHz ～ 2GHz （含） / -43 dBc
• 输出特性：直流耦合输出模式 / 三次谐波失真 @100mVpp / 2GHz ～ 4GHz （含） / -31 dBc
• 输出特性：直流耦合输出模式 / 三次谐波失真 @100mVpp / 4GHz ～ 6.4GHz （含） / -69 dBc
• 输出特性：直流耦合输出模式 / 非谐波失真 @200mVpp / 输出频率 / 测试范围 / 典型值 / 测试范围 / 典型值
• 输出特性：直流耦合输出模式 / 非谐波失真 @200mVpp / 100MHz / 20MHz ～ 500MHz / -100dBc / 20MHz ～ 1GHz / -99dBc
• 输出特性：直流耦合输出模式 / 非谐波失真 @200mVpp / 100MHz ～ 500MHz / 20MHz ～ 500MHz / -67dBc / 20MHz ～ 1.5GHz / -67dBc
• 输出特性：直流耦合输出模式 / 非谐波失真 @200mVpp / 500MHz ～ 1GHz / 20MHz ～ 1GHz / -57dBc / 20MHz ～ 3GHz / -55dBc
• 输出特性：直流耦合输出模式 / 非谐波失真 @200mVpp / 1GHz ～ 2GHz / 20MHz ～ 2GHz / -51dBc / 20MHz ～ 6GHz / -51dBc
• 输出特性：直流耦合输出模式 / 非谐波失真 @200mVpp / 2GHz ～ 3GHz / 20MHz ～ 3GHz / -44dBc / 20MHz ～ 6GHz / -38dBc
• 输出特性：直流耦合输出模式 / 非谐波失真 @200mVpp / 3GHz ～ 5GHz / 20MHz ～ 5GHz / -39dBc / 20MHz ～ 6GHz / -38dBc
• 输出特性：直流耦合输出模式 / 非谐波失真 @200mVpp / 5GHz ～ 6.4GHz / -50dBc / 4GHz ～ 9GHz / -43dBc
• 输出特性：直流耦合输出模式 / 最小脉冲沿 / ≤ 55ps （ 20% ～ 80% ）
• 输出特性：交流耦合输出模式 / 输出信号摆幅 / 75mVpp ～ 3.0Vpp （单端）
• 输出特性：交流耦合输出模式 / 幅度平坦度 @100mVpp / ≤ 4dB
• 输出特性：交流耦合输出模式 / 直流偏移 / ± 1.0V （单端， 50 Ω负载）
• 输出特性：交流耦合输出模式 / 二次谐波失真 @100mVpp / 输出频率 / 典型值
• 输出特性：交流耦合输出模式 / 二次谐波失真 @100mVpp / 100MHz / -62 dBc
• 输出特性：交流耦合输出模式 / 二次谐波失真 @100mVpp / 100MHz ～ 1GHz （含） / -53 dBc
• 输出特性：交流耦合输出模式 / 二次谐波失真 @100mVpp / 1GHz ～ 2GHz （含） / -66 dBc
• 输出特性：交流耦合输出模式 / 二次谐波失真 @100mVpp / 2GHz ～ 4GHz （含） / -46 dBc
• 输出特性：交流耦合输出模式 / 二次谐波失真 @100mVpp / 4GHz ～ 6.4GHz （含） / -64 dBc
• 输出特性：交流耦合输出模式 / 三次谐波失真 @100mVpp / 100MHz / -70 dBc
• 输出特性：交流耦合输出模式 / 三次谐波失真 @100mVpp / 100MHz ～ 1GHz （含） / -51 dBc
• 输出特性：交流耦合输出模式 / 三次谐波失真 @100mVpp / 1GHz ～ 2GHz （含） / -49 dBc
• 输出特性：交流耦合输出模式 / 三次谐波失真 @100mVpp / 2GHz ～ 4GHz （含） / -39 dBc
• 输出特性：交流耦合输出模式 / 三次谐波失真 @100mVpp / 4GHz ～ 6.4GHz （含） / -94 dBc
• 输出特性：交流耦合输出模式 / 非谐波失真 @200mVpp / 输出频率 / 测试范围 / 典型值 / 测试范围 / 典型值
• 输出特性：交流耦合输出模式 / 非谐波失真 @200mVpp / 100MHz / 20MHz ～ 500MHz / -100dBc / 20MHz ～ 1GHz / -100dBc
• 输出特性：交流耦合输出模式 / 非谐波失真 @200mVpp / 100MHz ～ 500MHz / 20MHz ～ 500MHz / -60dBc / 20MHz ～ 1.5GHz / -61dBc
• 输出特性：交流耦合输出模式 / 非谐波失真 @200mVpp / 500MHz ～ 1GHz / 20MHz ～ 1GHz / -60dBc / 20MHz ～ 3GHz / -58dBc
• 输出特性：交流耦合输出模式 / 非谐波失真 @200mVpp / 1GHz ～ 2GHz / 20MHz ～ 2GHz / -55dBc / 20MHz ～ 6GHz / -49dBc
• 输出特性：交流耦合输出模式 / 非谐波失真 @200mVpp / 2GHz ～ 3GHz / 20MHz ～ 3GHz / -44dBc / 20MHz ～ 6GHz / -44dBc
• 输出特性：交流耦合输出模式 / 非谐波失真 @200mVpp / 3GHz ～ 5GHz / 20MHz ～ 5GHz / -45dBc / 20MHz ～ 6GHz / -44dBc
• 输出特性：交流耦合输出模式 / 非谐波失真 @200mVpp / 5GHz ～ 6.4GHz / -51dBc / 4GHz ～ 9GHz / -44dBc
• 1650E 20GSa/s 采样率机型
• 常规特性：16bit 分辨率模式 / 最大采样率 / 10GSa/s （ 2x 插值到 20GSa/s ）
• 常规特性：16bit 分辨率模式 / 采样率调节范围 / 100Sa/s ～ 10GSa/s
• 常规特性：16bit 分辨率模式 / 采样率调节步进 / 1Sa
• 常规特性：16bit 分辨率模式 / 垂直分辨率 / 16bits
• 常规特性：16bit 分辨率模式 / 瞬时带宽 / 4GHz （ -3dB ）
• 常规特性：16bit 分辨率模式 / 直流耦合有效输出频率 / DC ～ 4GHz
• 常规特性：16bit 分辨率模式 / 交流耦合有效输出频率 / 20MHz ～ 4GHz
• 常规特性：16bit 分辨率模式 / 输出序列最大比特率 / 2.5Gb/s
• 常规特性：16bit 分辨率模式 / 噪声功率谱密度 @400mVpp / -149dBm/Hz
• 常规特性：8bit 分辨率模式， 需选件支持 / 最大采样率 / 20GSa/s
• 常规特性：8bit 分辨率模式， 需选件支持 / 采样率调节范围 / 10GSa/s ～ 20GSa/s
• 常规特性：8bit 分辨率模式， 需选件支持 / 采样率调节步进 / 1Sa
• 常规特性：8bit 分辨率模式， 需选件支持 / 垂直分辨率 / 8bits
• 常规特性：8bit 分辨率模式， 需选件支持 / 瞬时带宽 / 8GHz （ -6dB ）
• 常规特性：8bit 分辨率模式， 需选件支持 / 直流耦合有效输出频率 / DC ～ 8GHz
• 常规特性：8bit 分辨率模式， 需选件支持 / 交流耦合有效输出频率 / 20MHz ～ 8GHz
• 常规特性：8bit 分辨率模式， 需选件支持 / 输出序列最大比特率 / 5Gb/s
• 常规特性：8bit 分辨率模式， 需选件支持 / 噪声功率谱密度 @400mVpp / -147dBm/Hz
• 信号相位噪声：频点 / 频偏 / 典型值
• 信号相位噪声：100MHz / 1kHz / -146dBc/Hz
• 信号相位噪声：100MHz / 10kHz / -150dBc/Hz
• 信号相位噪声：100MHz / 100kHz / -149dBc/Hz
• 信号相位噪声：100MHz / 1MHz / -156dBc/Hz
• 信号相位噪声：5GHz / 1kHz / -111dBc/Hz
• 信号相位噪声：5GHz / 10kHz / -116dBc/Hz
• 信号相位噪声：5GHz / 100kHz / -115dBc/Hz
• 信号相位噪声：5GHz / 1MHz / -122dBc/Hz
• 信号 RMS 抖动：典型值 0.3ps
• 频率准确度：± 1ppm
• 1650E 20GSa/s 采样率机型
• 采样率 10GSa/s ，插值采样率 20GSa/s ，垂直分辨率 16bit
• 输出特性：直流耦合输出模式 / 输出信号摆幅 / 50mVpp ～ 1.0Vpp （单端）
• 输出特性：直流耦合输出模式 / 输出信号摆幅 / 100mVpp ～ 2.0Vpp （差分）
• 输出特性：直流耦合输出模式 / 输出幅度精度 / ±(1% Í | 设置值 |+10mVpp) （ 50Ω 负载， DC 耦合， 1kHz 输出， 200mVpp ）
• 输出特性：直流耦合输出模式 / 幅度平坦度 @100mVpp / ≤ 2.5dB
• 输出特性：直流耦合输出模式 / 直流偏移 / ± 0.5V （单端， 50 Ω负载）
• 输出特性：直流耦合输出模式 / 二次谐波失真 @100mVpp / 输出频率 / 典型值
• 输出特性：直流耦合输出模式 / 二次谐波失真 @100mVpp / 100MHz / -63 dBc
• 输出特性：直流耦合输出模式 / 二次谐波失真 @100mVpp / 100MHz ～ 1GHz （含） / -57 dBc
• 输出特性：直流耦合输出模式 / 二次谐波失真 @100mVpp / 1GHz ～ 2GHz （含） / -54 dBc
• 输出特性：直流耦合输出模式 / 二次谐波失真 @100mVpp / 2GHz ～ 4GHz （含） / -54 dBc
• 输出特性：直流耦合输出模式 / 三次谐波失真 @100mVpp / 100MHz / -60 dBc
• 输出特性：直流耦合输出模式 / 三次谐波失真 @100mVpp / 100MHz ～ 1GHz （含） / -53 dBc
• 输出特性：直流耦合输出模式 / 三次谐波失真 @100mVpp / 1GHz ～ 2GHz （含） / -50 dBc
• 输出特性：直流耦合输出模式 / 三次谐波失真 @100mVpp / 2GHz ～ 4GHz （含） / -54 dBc
• 输出特性：直流耦合输出模式 / 非谐波失真 @200mVpp / 输出频率 / 测试范围 / 典型值 / 测试范围 / 典型值
• 输出特性：直流耦合输出模式 / 非谐波失真 @200mVpp / 100MHz / 20MHz ～ 500MHz / -100dBc / 20MHz ～ 1GHz / -100dBc
• 输出特性：直流耦合输出模式 / 非谐波失真 @200mVpp / 100MHz ～ 500MHz / 20MHz ～ 500MHz / -87dBc / 20MHz ～ 1.5GHz / -88dBc
• 输出特性：直流耦合输出模式 / 非谐波失真 @200mVpp / 500MHz ～ 1GHz / 20MHz ～ 1GHz / -81dBc / 20MHz ～ 3GHz / -70dBc
• 输出特性：直流耦合输出模式 / 非谐波失真 @200mVpp / 1GHz ～ 2GHz / 20MHz ～ 2GHz / -69dBc / 20MHz ～ 6GHz / -69dBc
• 输出特性：直流耦合输出模式 / 非谐波失真 @200mVpp / 2GHz ～ 3GHz / 20MHz ～ 3.2GHz / -63dBc / 20MHz ～ 6GHz / -62dBc
• 输出特性：直流耦合输出模式 / 非谐波失真 @200mVpp / 3GHz ～ 4GHz / 20MHz ～ 4GHz / -66dBc / 20MHz ～ 5.5GHz / -62dBc
• 输出特性：直流耦合输出模式 / 最小脉冲沿 / ≤ 75ps （ 20% ～ 80% ）
• 输出特性：交流耦合输出模 / 输出信号摆幅 / 75mVpp ～ 3.0Vpp （单端）
• 输出特性：交流耦合输出模 / 幅度平坦度 @100mVpp / ≤ 2.5dB
• 输出特性：交流耦合输出模 / 直流偏移 / ± 1.0V （单端， 50 Ω负载）
• 输出特性：交流耦合输出模 / 二次谐波失真 @100mVpp / 输出频率 / 典型值
• 输出特性：交流耦合输出模 / 二次谐波失真 @100mVpp / 100MHz / -62 dBc
• 输出特性：交流耦合输出模 / 二次谐波失真 @100mVpp / 100MHz ～ 1GHz （含） / -72 dBc
• 输出特性：交流耦合输出模 / 二次谐波失真 @100mVpp / 1GHz ～ 2GHz （含） / -66 dBc
• 输出特性：交流耦合输出模 / 二次谐波失真 @100mVpp / 2GHz ～ 4GHz （含） / -61 dBc
• 输出特性：交流耦合输出模 / 三次谐波失真 @100mVpp / 100MHz / -72 dBc
• 输出特性：交流耦合输出模 / 三次谐波失真 @100mVpp / 100MHz ～ 1GHz （含） / -64 dBc
• 输出特性：交流耦合输出模 / 三次谐波失真 @100mVpp / 1GHz ～ 2GHz （含） / -70 dBc
• 输出特性：交流耦合输出模 / 三次谐波失真 @100mVpp / 2GHz ～ 4GHz （含） / -73 dBc
• 输出特性：交流耦合输出模 / 非谐波失真 @200mVpp / 输出频率 / 测试范围 / 典型值 / 测试范围 / 典型值
• 输出特性：交流耦合输出模 / 非谐波失真 @200mVpp / 100MHz / 20MHz ～ 500MHz / -101dBc / 20MHz ～ 1GHz / -101dBc
• 输出特性：交流耦合输出模 / 非谐波失真 @200mVpp / 100MHz ～ 500MHz / 20MHz ～ 500MHz / -88dBc / 20MHz ～ 1.5GHz / -82dBc
• 输出特性：交流耦合输出模 / 非谐波失真 @200mVpp / 500MHz ～ 1GHz / 20MHz ～ 1GHz / -78dBc / 20MHz ～ 3GHz / -70dBc
• 输出特性：交流耦合输出模 / 非谐波失真 @200mVpp / 1GHz ～ 2GHz / 20MHz ～ 2GHz / -70dBc / 20MHz ～ 6GHz / -70dBc
• 输出特性：交流耦合输出模 / 非谐波失真 @200mVpp / 2GHz ～ 3GHz / 20MHz ～ 3.2GHz / -59dBc / 20MHz ～ 6GHz / -59dBc
• 输出特性：交流耦合输出模 / 非谐波失真 @200mVpp / 3GHz ～ 4GHz / 20MHz ～ 4GHz / -64dBc / 20MHz ～ 5.5GHz / -59dBc
• 1650E 20GSa/s 采样率机型
• 采样率 20GSa/s ，垂直分辨率 8bit （需无插值 20GSa/s 采样率选件支持）
• 输出特性：直流耦合输出模式 / 输出信号摆幅 / 50mVpp ～ 1.0Vpp （单端）
• 输出特性：直流耦合输出模式 / 输出信号摆幅 / 100mVpp ～ 2.0Vpp （差分）
• 输出特性：直流耦合输出模式 / 输出幅度精度 / ±(1% Í | 设置值 |+10mVpp) （ 50Ω 负载， DC 耦合， 1kHz 输出， 200mVpp ）
• 输出特性：直流耦合输出模式 / 幅度平坦度 @100mVpp / ≤ 7dB
• 输出特性：直流耦合输出模式 / 直流偏移 / ± 0.5V （单端， 50 Ω负载）
• 输出特性：直流耦合输出模式 / 二次谐波失真 @100mVpp / 输出频率 / 典型值
• 输出特性：直流耦合输出模式 / 二次谐波失真 @100mVpp / 100MHz / -66 dBc
• 输出特性：直流耦合输出模式 / 二次谐波失真 @100mVpp / 100MHz ～ 1GHz （含） / -54 dBc
• 输出特性：直流耦合输出模式 / 二次谐波失真 @100mVpp / 1GHz ～ 2GHz （含） / -55 dBc
• 输出特性：直流耦合输出模式 / 二次谐波失真 @100mVpp / 2GHz ～ 4GHz （含） / -54 dBc
• 输出特性：直流耦合输出模式 / 二次谐波失真 @100mVpp / 4GHz ～ 8GHz （含） / -53 dBc
• 输出特性：直流耦合输出模式 / 三次谐波失真 @100mVpp / 100MHz / -69 dBc
• 输出特性：直流耦合输出模式 / 三次谐波失真 @100mVpp / 100MHz ～ 1GHz （含） / -51 dBc
• 输出特性：直流耦合输出模式 / 三次谐波失真 @100mVpp / 1GHz ～ 2GHz （含） / -47 dBc
• 输出特性：直流耦合输出模式 / 三次谐波失真 @100mVpp / 2GHz ～ 4GHz （含） / -49 dBc
• 输出特性：直流耦合输出模式 / 三次谐波失真 @100mVpp / 4GHz ～ 8GHz （含） / -52 dBc
• 输出特性：直流耦合输出模式 / 非谐波失真 @200mVpp / 输出频率 / 测试范围 / 典型值 / 测试范围 / 典型值
• 输出特性：直流耦合输出模式 / 非谐波失真 @200mVpp / 100MHz / 20MHz ～ 500MHz / -99dBc / 20MHz ～ 1GHz / -100 dBc
• 输出特性：直流耦合输出模式 / 非谐波失真 @200mVpp / 100MHz ～ 500MHz / 20MHz ～ 500MHz / -58dBc / 20MHz ～ 1.5GHz / -58 dBc
• 输出特性：直流耦合输出模式 / 非谐波失真 @200mVpp / 500MHz ～ 1GHz / 20MHz ～ 1GHz / -54dBc / 20MHz ～ 3GHz / -54 dBc
• 输出特性：直流耦合输出模式 / 非谐波失真 @200mVpp / 1GHz ～ 2GHz / 20MHz ～ 2GHz / -53dBc / 20MHz ～ 6GHz / -53 dBc
• 输出特性：直流耦合输出模式 / 非谐波失真 @200mVpp / 2GHz ～ 3GHz / 20MHz ～ 3GHz / -51dBc / 20MHz ～ 6GHz / -51 dBc
• 输出特性：直流耦合输出模式 / 非谐波失真 @200mVpp / 3GHz ～ 5GHz / 20MHz ～ 5GHz / -48dBc / 20MHz ～ 6GHz / -40 dBc
• 输出特性：直流耦合输出模式 / 非谐波失真 @200mVpp / 5GHz ～ 6GHz / -59dBc / 3GHz ～ 9GHz / -42 dBc
• 输出特性：直流耦合输出模式 / 非谐波失真 @200mVpp / 6GHz ～ 7GHz / -56dBc / 4GHz ～ 10GHz / -50 dBc
• 输出特性：直流耦合输出模式 / 非谐波失真 @200mVpp / 7GHz ～ 8GHz / -55dBc / 6GHz ～ 11GHz / -49 dBc
• 输出特性：直流耦合输出模式 / 最小脉冲沿 / ≤ 55ps （ 20% ～ 80% ）
• 输出特性：交流耦合输出模式 / 输出信号摆幅 / 75mVpp ～ 3.0Vpp （单端）
<div style="font-size:15px;line-height:2.2;margin全部
厂家联系方式
客服热线：400-168-4191
Email：ceqd@ceyear.com
官网：www.ceyear.com
青岛总部（山东青岛）
山东省青岛市黄岛区香江路98号 400-168-4191 / 0532-86880796
Email：ceqd@ceyear.com
中电科思仪科技（安徽）有限公司（安徽蚌埠）
安徽省蚌埠市迎河路1300号 400-0552-041 / 0552-4082977
Email：cebb@ceyear.com
国内服务中心
上海服务中心 上海市徐汇区田州路99号10栋318 021-63802485
北京服务中心 北京市海淀区西四环北路131号院新奥特科技大厦二层 010-68888170
深圳服务中心 深圳市南山区讯美科技广场3座1610 0755-26917059
西安服务中心 陕西省西安市雁塔区光华路1号导航宾馆一层 029-88786402
成都服务中心 成都市金牛区茶店子街道一品天下大街300号37号楼B区1层 028-86289157
南京服务中心 南京市雨花台区金阳东街12号A1栋1802 025-86674041
海外销售部
山东省青岛市黄岛区香江路98号 0532-86896691
0条提问
X
提问
X
回答
暂无视频
0条口碑
X
发表口碑
粤公网安备44030902003758
