6433P 光波元件分析仪|思仪 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
思仪 · Ceyear
6433P光波元件分析仪
产品综述 · 功能特点 · 技术指标（据官方规格图识别）
产品简介
6433P光波元件分析仪是面向高速电光器件、光电器件及光光器件调制特性测试的仪器，频率范围覆盖10MHz~110GHz，集成电电测试、电光测试、光电测试及光光测试4种测试模式，具有对数/线性幅度、相位、群时延、Smith圆图、极坐标等多种显示格式，能够精确测量光电网络的幅/相频特性，主要应用于高速电光器件（电光强度调制器、直接调制激光器、光发射组件）、光电器件（探测器、光发射组件、探测器芯片）及光光器件（光衰减器、EDFA）的带宽、幅/相频、群时延等频响参数的测试。
核心参数
• 产品型号：8 款（6433P 等）
功能特点
主要特点
10MHz~110GHz 宽频带同轴覆盖；
10MHz~110GHz 宽频带同轴覆盖
6433P光波元件分析仪调制频率最高可达110GHz，最小频率分辨率为1Hz，可实现高速宽频带光器件及光芯片调制特性测试。
一体化多功能测试向导界面
6433P光波元件分析仪具备电电、电光、光电、光光四种测量模式，功能模式之间可任意切换，可满足光器件的S参数、阻抗、时域等参数测量需求。一体化多功能界面方便用户快速完成测量模式、光波参数、光路去嵌入参数、射频去嵌入等参数的设置。
向导式校准及一键式测试
6433P光波元件分析仪进行微波域的电电校准及光波域的光路校准时，采用向导式校准，方便用户对仪器进行快速校准，获得被测件准确的测试结果。同时采用一体化集成设计方案，利用核心算法，实现电光/光电/光光器件一键式宽带快速扫频测试。
多窗口快速显示及分析
6433P光波元件分析仪最多支持64个测量通道，32个测量窗口，每个窗口最多可同时显示16条测试轨迹，可实现结果的多窗口、多格式显示。

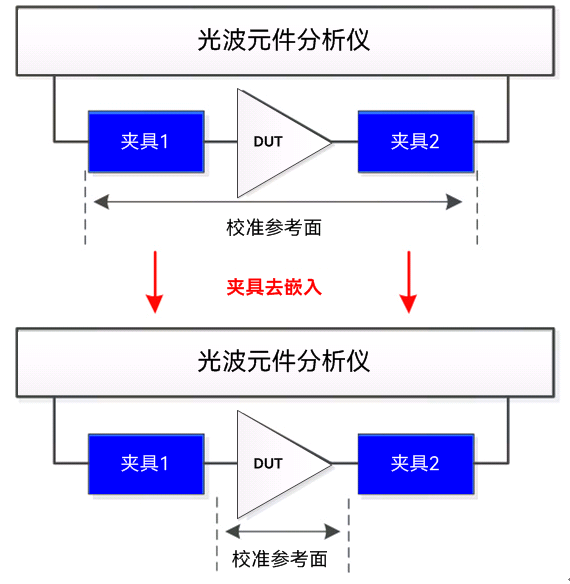

自动夹具移除，快速获取探针数据
6433P光波元件分析仪利用自动夹具移除功能可快速解决光芯片S参数测试难题。测试时，将高频探针等效为夹具，通过自动夹具移除功能测量高频探针的时域参数，利用信号流图提取频域参数，形成s2p文件，进而通过射频去嵌入，实现光芯片的高精度S参数测试。
型号一览
• 本系列共 8 个型号：6433P、6433P-400、6433P-EWT1、6433P-S20、6433P-S18、6433P-S11、6433P-S10、6433P-S07
主要指标
产品综述
• 6433P光波元件分析仪是面向高速电光器件、光电器件及光光器件调制特性测试的仪器，频率范围覆盖10MHz~110GHz，集成电电测试、电光测试、光电测试及光光测试4种测试模式，具有对数/线性幅度、相位、群时延、Smith圆图、极坐标等多种显示格式，能够精确测量光电网络的幅/相频特性，主要应用于高速电光器件（电光强度调制器、直接调制激光器、光发射组件）、光电器件（探测器、光发射组件、探测器芯片）及光光器件（光衰减器、EDFA）的带宽、幅/相频、群时延等频响参数的测试。
功能特点
• 主要特点：10MHz~110GHz 宽频带同轴覆盖；
• 10MHz~110GHz 宽频带同轴覆盖：6433P光波元件分析仪调制频率最高可达110GHz，最小频率分辨率为1Hz，可实现高速宽频带光器件及光芯片调制特性测试。
• 一体化多功能测试向导界面：6433P光波元件分析仪具备电电、电光、光电、光光四种测量模式，功能模式之间可任意切换，可满足光器件的S参数、阻抗、时域等参数测量需求。一体化多功能界面方便用户快速完成测量模式、光波参数、光路去嵌入参数、射频去嵌入等参数的设置。
• 向导式校准及一键式测试：6433P光波元件分析仪进行微波域的电电校准及光波域的光路校准时，采用向导式校准，方便用户对仪器进行快速校准，获得被测件准确的测试结果。同时采用一体化集成设计方案，利用核心算法，实现电光/光电/光光器件一键式宽带快速扫频测试。
• 多窗口快速显示及分析：6433P光波元件分析仪最多支持64个测量通道，32个测量窗口，每个窗口最多可同时显示16条测试轨迹，可实现结果的多窗口、多格式显示。
• 自动夹具移除，快速获取探针数据：6433P光波元件分析仪利用自动夹具移除功能可快速解决光芯片S参数测试难题。测试时，将高频探针等效为夹具，通过自动夹具移除功能测量高频探针的时域参数，利用信号流图提取频域参数，形成s2p文件，进而通过射频去嵌入，实现光芯片的高精度S参数测试。
技术指标（据官方规格图识别）
• 调制频率范用
• 10MHz ~ 110GHz
• 率准确度
• 1×10 ^
• 频率分辨率
• 工作波长
• 1310nm±20nm、1550nm±20nm
• -2dBm~+3dBm (1310nm)
• 平均输出光功率范用
• -1dBm~+5dBm (1550nm)
• 最大安个平均输入功率
• +7dBm
资源下载
• 官方产品页：中电科思仪官网 · 6433P光波元件分析仪
• 6433P光波元件分析仪用户手册（用户手册）
• 6433P光波元件分析仪选购指南（选购指南）
• 6433P光波元件分析仪厚样（厚样）
• 6433P光波元件分析仪程控手册（编程手册）
• 详细指标请见 6433P光波元件分析仪 详细指标页
思仪 Ceyear · onetest 仪器资源库
思仪 · Ceyear
6433P光波元件分析仪 · 详细指标
产品综述 · 功能特点 · 技术指标（据官方规格图识别）
产品简介
6433P光波元件分析仪是面向高速电光器件、光电器件及光光器件调制特性测试的仪器，频率范围覆盖10MHz~110GHz，集成电电测试、电光测试、光电测试及光光测试4种测试模式，具有对数/线性幅度、相位、群时延、Smith圆图、极坐标等多种显示格式，能够精确测量光电网络的幅/相频特性，主要应用于高速电光器件（电光强度调制器、直接调制激光器、光发射组件）、光电器件（探测器、光发射组件、探测器芯片）及光光器件（光衰减器、EDFA）的带宽、幅/相频、群时延等频响参数的测试。
数据来源：中电科思仪官方资料 —— 6433P光波元件分析仪用户手册（用户手册，2024-04-17）；6433P光波元件分析仪选购指南（选购指南，2026-06-29）；6433P光波元件分析仪厚样（厚样，2026-06-29）。
技术指标
产品综述
• 6433P光波元件分析仪是面向高速电光器件、光电器件及光光器件调制特性测试的仪器，频率范围覆盖10MHz~110GHz，集成电电测试、电光测试、光电测试及光光测试4种测试模式，具有对数/线性幅度、相位、群时延、Smith圆图、极坐标等多种显示格式，能够精确测量光电网络的幅/相频特性，主要应用于高速电光器件（电光强度调制器、直接调制激光器、光发射组件）、光电器件（探测器、光发射组件、探测器芯片）及光光器件（光衰减器、EDFA）的带宽、幅/相频、群时延等频响参数的测试。
功能特点
• 主要特点：10MHz~110GHz 宽频带同轴覆盖；
• 10MHz~110GHz 宽频带同轴覆盖：6433P光波元件分析仪调制频率最高可达110GHz，最小频率分辨率为1Hz，可实现高速宽频带光器件及光芯片调制特性测试。
• 一体化多功能测试向导界面：6433P光波元件分析仪具备电电、电光、光电、光光四种测量模式，功能模式之间可任意切换，可满足光器件的S参数、阻抗、时域等参数测量需求。一体化多功能界面方便用户快速完成测量模式、光波参数、光路去嵌入参数、射频去嵌入等参数的设置。
• 向导式校准及一键式测试：6433P光波元件分析仪进行微波域的电电校准及光波域的光路校准时，采用向导式校准，方便用户对仪器进行快速校准，获得被测件准确的测试结果。同时采用一体化集成设计方案，利用核心算法，实现电光/光电/光光器件一键式宽带快速扫频测试。
• 多窗口快速显示及分析：6433P光波元件分析仪最多支持64个测量通道，32个测量窗口，每个窗口最多可同时显示16条测试轨迹，可实现结果的多窗口、多格式显示。
• 自动夹具移除，快速获取探针数据：6433P光波元件分析仪利用自动夹具移除功能可快速解决光芯片S参数测试难题。测试时，将高频探针等效为夹具，通过自动夹具移除功能测量高频探针的时域参数，利用信号流图提取频域参数，形成s2p文件，进而通过射频去嵌入，实现光芯片的高精度S参数测试。
技术指标（据官方规格图识别）
• 调制频率范用
• 10MHz ~ 110GHz
• 率准确度
• 1×10 ^
• 频率分辨率
• 工作波长
• 1310nm±20nm、1550nm±20nm
• -2dBm~+3dBm (1310nm)
• 平均输出光功率范用
• -1dBm~+5dBm (1550nm)
• 最大安个平均输入功率
• +7dBm
• 平均输出光功率精度
• ±0.5dB
• 平均输入光功率测量范用
• -35dBm~+5dBm
• 平均输入光功率测量精度
• 柏对频率响应精度
• +2.7dB
• 频率响应重复性
• ±1.ΛdB
• 仪器十机：宽×高×深^75mm×525mm×660mm
• 外形尺寸(不含底/把手)
• 扩展模次：宽x高x深97mm×73mm×236mm
• 光电模次：宽x高x深97mm×81mm×215mm
• 最大重量
• 80kg
• 最大功耗
• 600W
订购信息
主机型号
• 6433P
选件型号
• 6433P-400
• 6433-011
• 6433-010
• 6433-009
软件型号
• 6433P-EWT1
• 6433P-S20
• 6433P-S18
• 6433P-S11
• 6433P-S10
• 6433P-S07
