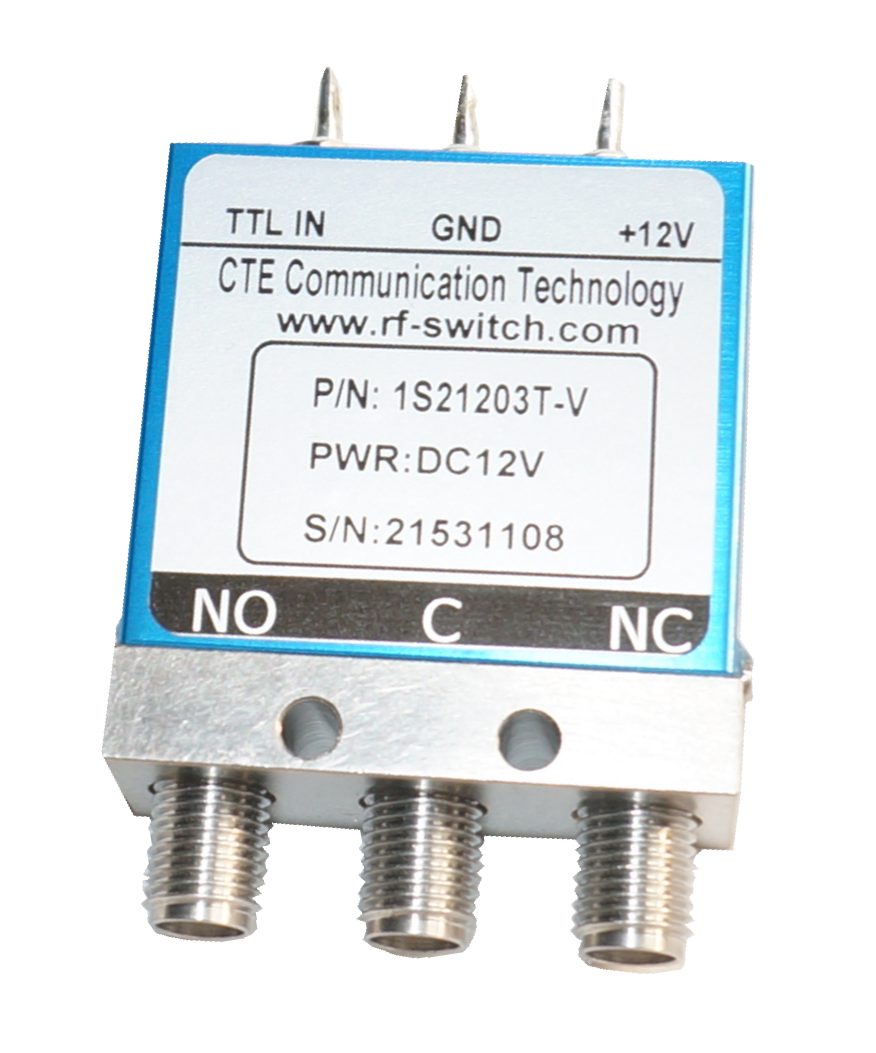

频率范围：DC~67GHz；寿命：≥200万次；重复性：寿命期内损耗波动≤±0.1dB；插入损耗：≤0.5dB；隔离度：≥65dB；
超宽带低损耗高隔离高功率高可靠高速
频率范围 DC-18GHZ/DC-26.5GHZ/DC-40GHZ/DC-50GHZ/DC-67GHz失效保护型与自保持型接头类型 SMA,K(2.92mm),2.4mm,1.85mm, N 等附加功能 带RF通道指示、TTL逻辑控制功能、带自关断电路等
同厂商产品
- «
- 1
- »
80110 旁路开关|思仪 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
思仪 · Ceyear
旁路开关
使用寿命＞ 100 万次
产品简介
使用寿命＞ 100 万次
核心参数
• 产品型号：80110A、80110DA、80114EA
• 80110A：同轴开关 ～ TTL低
• 80110DA：同轴开关 ～ TTL低
• 80114EA：同轴开关 ～ TTL低
型号一览
• 本系列共 3 个型号：80110A、80110DA、80114EA
主要指标
• 名称：80110A 同轴开关、80110DA 同轴开关、80114EA 同轴开关
• 类型：80110A 旁路开关、80110DA 旁路开关、80114EA 旁路开关
• 频率范围（GHz）：80110A DC～26.5、80110DA DC～50、80114EA DC～67
• 驻波比(Max)：80110A 1.20(DC～4GHz) 1.30(4～12.4GHz) 1.50(12.4～26.5GHz)、80110DA 1.25(DC～10GHz) 1.50(10～20GHz) 1.80(20～50GHz)、80114EA 1.25(DC～10GHz) 1.50(10～20GHz) 1.90(20～67GHz)
• 插入损耗 （dB Max）：80110A 0.20(DC～4GHz) 0.30(4～12.4GHz) 0.60(12.4～26.5GHz)、80110DA 0.60(DC～10GHz) 0.80(10～20GHz) 1.00(20～50GHz)、80114EA 0.60(DC～10GHz) 0.80(10～20GHz) 1.50(20～67GHz)
• 隔离度 （dB Min）：80110A 60(DC～26.5GHz)、80110DA 85(DC～10GHz) 77(10～20GHz) 70(20～50GHz)、80114EA 85(DC～10GHz) 77(10～20GHz) 70(20～67GHz)
• 承受功率 （连续波W Max）：80110A 40 (DC～12.4GHz) 20(12.4～26.5GHz)、80110DA 20(DC～10GHz) 5(10～20GHz) 2(20～50GHz)、80114EA 15(DC～10GHz) 5(10～20GHz) 1(20～67GHz)
• 切换时间 (ms Max)：80110A 15，常温、80110DA 15，常温、80114EA 15，常温
• 重复性 （dB Max）：80110A 0.05、80110DA 0.1、80114EA 0.3
• 寿命 (万次 Min）：80110A 100、80110DA 100、80114EA 100
• 接口形式：80110A SMA（f）、80110DA 2.4mm（f）、80114EA 1.85mm（f）
• 有无负载：80110A 有负载、80110DA 有负载、80114EA 有负载
资源下载
• 官方产品页：中电科思仪官网 · 旁路开关
• 80110和80114系列同轴开关数据手册（数据手册）
• 详细指标请见 旁路开关 详细指标页
思仪 Ceyear · onetest 仪器资源库
思仪 · Ceyear
旁路开关 · 详细指标
产品简介
使用寿命＞ 100 万次
数据来源：中电科思仪官方资料 —— 80110和80114系列同轴开关数据手册（数据手册，2024-04-25）。
技术指标
• 名称：80110A 同轴开关、80110DA 同轴开关、80114EA 同轴开关
• 类型：80110A 旁路开关、80110DA 旁路开关、80114EA 旁路开关
• 频率范围（GHz）：80110A DC～26.5、80110DA DC～50、80114EA DC～67
• 驻波比(Max)：80110A 1.20(DC～4GHz) 1.30(4～12.4GHz) 1.50(12.4～26.5GHz)、80110DA 1.25(DC～10GHz) 1.50(10～20GHz) 1.80(20～50GHz)、80114EA 1.25(DC～10GHz) 1.50(10～20GHz) 1.90(20～67GHz)
• 插入损耗 （dB Max）：80110A 0.20(DC～4GHz) 0.30(4～12.4GHz) 0.60(12.4～26.5GHz)、80110DA 0.60(DC～10GHz) 0.80(10～20GHz) 1.00(20～50GHz)、80114EA 0.60(DC～10GHz) 0.80(10～20GHz) 1.50(20～67GHz)
• 隔离度 （dB Min）：80110A 60(DC～26.5GHz)、80110DA 85(DC～10GHz) 77(10～20GHz) 70(20～50GHz)、80114EA 85(DC～10GHz) 77(10～20GHz) 70(20～67GHz)
• 承受功率 （连续波W Max）：80110A 40 (DC～12.4GHz) 20(12.4～26.5GHz)、80110DA 20(DC～10GHz) 5(10～20GHz) 2(20～50GHz)、80114EA 15(DC～10GHz) 5(10～20GHz) 1(20～67GHz)
• 切换时间 (ms Max)：80110A 15，常温、80110DA 15，常温、80114EA 15，常温
• 重复性 （dB Max）：80110A 0.05、80110DA 0.1、80114EA 0.3
• 寿命 (万次 Min）：80110A 100、80110DA 100、80114EA 100
• 接口形式：80110A SMA（f）、80110DA 2.4mm（f）、80114EA 1.85mm（f）
• 有无负载：80110A 有负载、80110DA 有负载、80114EA 有负载
• 直流驱动电压(V)：80110A +4.8～+6（额定值+5V）、80110DA +4.8～+6（额定值+5V）、80114EA +4.8～+6（额定值+5V）
• 直流驱动电流(±10%mA)：80110A 860（+5V，常温）、80110DA 860（+5V，常温）、80114EA 860（+5V，常温）
• 继电器结构：80110A 自保持、80110DA 自保持、80114EA 自保持
• 控制方式：80110A TTL低、80110DA TTL低、80114EA TTL低
订购信息
官网未列出该系列的选件与附件清单。
