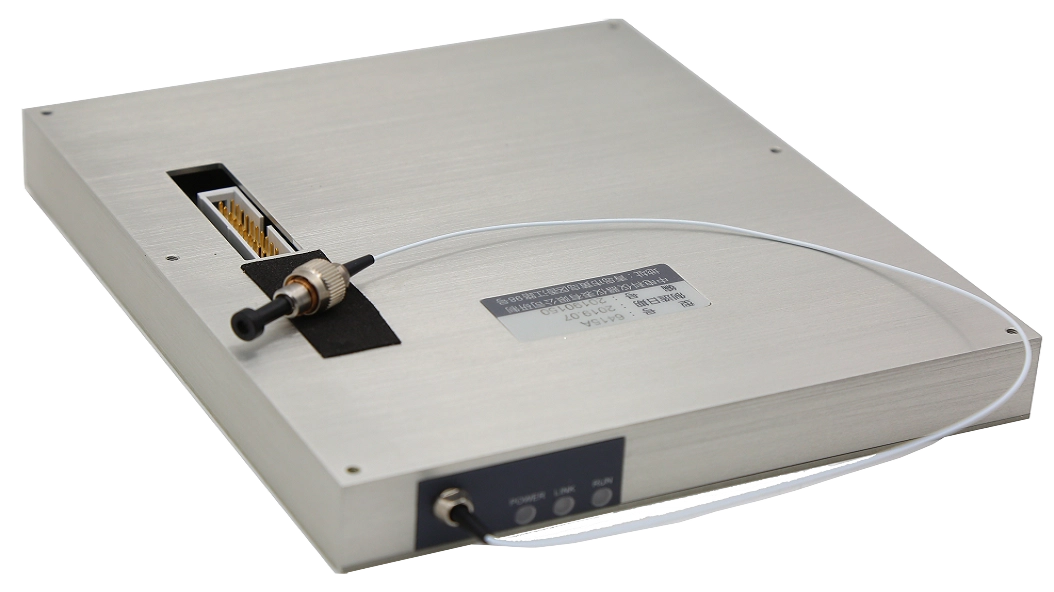

6415B光时域反射计是针对光缆监控系统的测试模块。该产品主要用于测量光纤光缆的长度、传输损耗、接头损耗等光纤物理特性，并能对光纤线路中的事件点、故障点准确定位。其广泛应用于电网公司、高速、广电、油气管道及光纤光缆的研制与生产测试等领域，对专网传输工程验收、光缆数据测试、故障抢修维护、光缆巡检修缮等…
6415A光时域反射计是针对光缆监控系统的测试模块。该产品主要用于测量光纤光缆的长度、传输损耗、接头损耗等光纤物理特性，并能对光纤线路中的事件点、故障点准确定位。其广泛应用于电网公司、高速、广电、油气管道及光纤光缆的研制与生产测试等领域，对专网传输工程验收、光缆数据测试、故障抢修维护、光缆巡检修缮等…
6426A 光时域反射计|思仪 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
思仪 · Ceyear
6426A
技术规范 · 技术规范 · 技术规范
产品简介
6426A光时域反射计为7英寸电容全触摸屏，集成了自动OTDR、专家OTDR、事件地图、光功率计（OPM）、可视红光故障定位（VFL）、稳定光源（LS）等功能。OTDR最大动态范围28dB，可实现最远100km精准测试。可实现最远事件盲区3m，采样分辨率最高2.5cm。配备4600mAh高密度大容量聚合物锂电池，具备智能节电管理，同时支持充电宝供电及充电。
6426A用于测量各类光纤光缆的长度、损耗、接续质量等参数，广泛用于光纤到户、城域网及二级骨干网通信系统的工程施工、线路维护及紧急抢救测试、光纤光缆的研制与生产测量等领域。
核心参数
• 产品型号：7 款（6426A 等）
• 外型尺寸：177mm×109mm×37mm（长×宽×高）(不包含软胶)
• 重量：约 0.8kg（含电池）
• 工作波长：1310/1550±20nm
• 最大动态范围：28dB
• 事件盲区：3m
• 测距准确度：±（0.75m＋距离×0.001％＋取样间隔）（不计折射率误差）（m）。
• 测距分辨率：0.025、0.05、0.1、0.2、0.5、1、2、4、8、16、32m
• 测试量程：0.4、0.8、1.6、3.2、6.4、16、32、64、128、256、512km
功能特点
主要特点
● 最大28dB动态范围、256k数据采样点
快速自动测试
自动测试功能使得用户无需了解更多的有关该仪器操作的细节，测试步骤变得非常简单，只需要进入自动测试模块，将光纤接入产品对应 OTDR端口、点击【测试】按钮即可，仪器会自动设置相应的测试条件并最终给出测试结果，包括测试曲线和事件列表等。
型号一览
• 本系列共 7 个型号：6426A、6426A-2101、6426A-2102、6426A-2103、6426A-3101、6426A-3102、6426A-3103
主要指标
各项指标的取值按型号顺序排列：6426A
技术规范
• 外型尺寸：177mm×109mm×37mm（长×宽×高）(不包含软胶)
• 重量：约 0.8kg（含电池）
• 工作波长：1310/1550±20nm
• 最大动态范围：28dB
• 事件盲区：3m
• 测距准确度：±（0.75m＋距离×0.001％＋取样间隔）（不计折射率误差）（m）。
• 测距分辨率：0.025、0.05、0.1、0.2、0.5、1、2、4、8、16、32m
• 测试量程：0.4、0.8、1.6、3.2、6.4、16、32、64、128、256、512km
• 测试脉宽：5、10、30、80、160、320、640、1280、5120、10240、20480ns
• 最大采样点数：256k
• 线性度：0.03dB/dB
• 损耗分辨率：0.001dB
技术规范
• 6426A-2101：工作波长 单模 1310/1550nm、波长 双波长、动态范围 1 26/24 dB、事件盲区 2 3.0 m、衰减盲区 3 8.0 m
• 6426A-2102：工作波长 单模 1310/1550nm、波长 双波长、动态范围 1 28/26 dB、事件盲区 2 3.0 m、衰减盲区 3 8.0 m
• 6426A-2103：工作波长 单模 1310/1550nm、波长 双波长、动态范围 1 24/22 dB、事件盲区 2 3.0 m、衰减盲区 3 8.0 m
技术规范
• 6426A-3101：工作波长 单模 1310/1550/1625nm、波长 三波长、动态范围 1 26/24/22 dB、事件盲区 2 3.0 m、衰减盲区 3 8.0 m
• 6426A-3102：工作波长 单模 1310/1550/1625nm、波长 三波长、动态范围 1 28/26/24 dB、事件盲区 2 3.0 m、衰减盲区 3 8.0 m
• 6426A-3103：工作波长 单模 1310/1550/1625nm、波长 三波长、动态范围 1 24/22/20 dB、事件盲区 2 3.0 m、衰减盲区 3 8.0 m
资源下载
• 官方产品页：中电科思仪官网 · 6426A
• 详细指标请见 6426A 详细指标页
思仪 Ceyear · onetest 仪器资源库
思仪 · Ceyear
6426A · 详细指标
技术规范 · 技术规范 · 技术规范
产品简介
6426A光时域反射计为7英寸电容全触摸屏，集成了自动OTDR、专家OTDR、事件地图、光功率计（OPM）、可视红光故障定位（VFL）、稳定光源（LS）等功能。OTDR最大动态范围28dB，可实现最远100km精准测试。可实现最远事件盲区3m，采样分辨率最高2.5cm。配备4600mAh高密度大容量聚合物锂电池，具备智能节电管理，同时支持充电宝供电及充电。
6426A用于测量各类光纤光缆的长度、损耗、接续质量等参数，广泛用于光纤到户、城域网及二级骨干网通信系统的工程施工、线路维护及紧急抢救测试、光纤光缆的研制与生产测量等领域。
数据来源：中电科思仪（Ceyear）官网产品页。
技术指标
下表各项指标的取值按型号顺序排列：6426A
技术规范
• 外型尺寸：177mm×109mm×37mm（长×宽×高）(不包含软胶)
• 重量：约 0.8kg（含电池）
• 工作波长：1310/1550±20nm
• 最大动态范围：28dB
• 事件盲区：3m
• 测距准确度：±（0.75m＋距离×0.001％＋取样间隔）（不计折射率误差）（m）。
• 测距分辨率：0.025、0.05、0.1、0.2、0.5、1、2、4、8、16、32m
• 测试量程：0.4、0.8、1.6、3.2、6.4、16、32、64、128、256、512km
• 测试脉宽：5、10、30、80、160、320、640、1280、5120、10240、20480ns
• 最大采样点数：256k
• 线性度：0.03dB/dB
• 损耗分辨率：0.001dB
• 折射率设置范围：1.00000～1.99999(步长0.00001)
• 距离单位：千米、米、千英尺、英尺
• 显示：800×480、7英寸TFT 彩色LCD(电容触摸屏)
• 光输出接口：FC/UPC（标配， 可选配 SC/UPC）
• 界面语言：可选简体中文、 英文(可联系办事处以获得其它语言支持)
• 外部接口：USB Type C、Micro SD
• 电源：AC/DC 适配器： 输入：AC100V～240V、50/60Hz 输出：DC/5V/2A 内部锂电池：3.7V，4600mAh
• 电池工作时间：低亮度，待机≥6h
• 环境适应性：工作温度：0℃～+40℃(电池充电：5℃～40℃) 贮存温度：-20℃～+60℃(电池：-20℃～60℃) 相对湿度：5%～95%，无结露
技术规范
• 6426A-2101：工作波长 单模 1310/1550nm、波长 双波长、动态范围 1 26/24 dB、事件盲区 2 3.0 m、衰减盲区 3 8.0 m
• 6426A-2102：工作波长 单模 1310/1550nm、波长 双波长、动态范围 1 28/26 dB、事件盲区 2 3.0 m、衰减盲区 3 8.0 m
• 6426A-2103：工作波长 单模 1310/1550nm、波长 双波长、动态范围 1 24/22 dB、事件盲区 2 3.0 m、衰减盲区 3 8.0 m
技术规范
• 6426A-3101：工作波长 单模 1310/1550/1625nm、波长 三波长、动态范围 1 26/24/22 dB、事件盲区 2 3.0 m、衰减盲区 3 8.0 m
• 6426A-3102：工作波长 单模 1310/1550/1625nm、波长 三波长、动态范围 1 28/26/24 dB、事件盲区 2 3.0 m、衰减盲区 3 8.0 m
• 6426A-3103：工作波长 单模 1310/1550/1625nm、波长 三波长、动态范围 1 24/22/20 dB、事件盲区 2 3.0 m、衰减盲区 3 8.0 m
订购信息
官网未列出该系列的选件与附件清单。
资源下载
• 官方产品页：中电科思仪官网 · 6426A
