思仪 · Ceyear

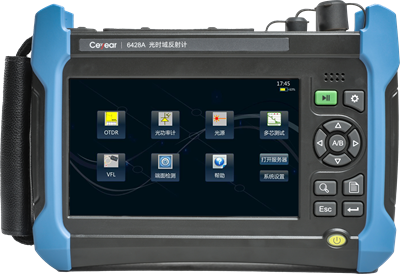

6428A 光时域反射计
技术规范
产品简介
6428A 光时域反射计具备单模 1310nm、1550nm、1490nm、1625nm、1650nm定制特殊波长的测试能力，可提供单波长、多波长、在线测试等多种模块，最大动态范围 50dB，可用于干线远距离多分支通信网络测试；提供改进的G.654.E测试能力，提高G.654.E光纤的测试准确性；最小事件盲区 0.8m，最小衰减盲区3m，近端的连接情况可清晰分辨；最高 2.5cm 采样分辨率，能够准确定位事件点。提供可选的PON测试功能，适应分路器测试应用。另外提供了稳定光源、光功率计、可视红光源、光纤端面检查仪等多种便捷的功能选件。
核心参数
• 产品型号：6428A
• 详见厚样本中“ 642 8 A OTDR 各标准模块技术规范”：±(0.75+取样间隔+0.0025%×距离)(不包括折射率置入误差) (m) ～ 工作温度：-10℃～+50℃(电池充电：5℃～40℃) 存储温度：-40℃～+70℃(电池：-20℃～60℃) 相对湿度：5%～95%，无结露
功能特点
主要特点
最大 50dB 动态范围，256k 数据采样点，支持超过200km光纤测试；
PON 网络测试功能；
单多模一体测试功能；
G.654.E光纤高精度测试；
干线多芯测试管理功能；
超长距离测试
6428A具备最大50dB测试能力，能够满足干线测试的发展需要，实现200km以上超长距离光纤的测试需要。
特有的 PON 网络测试功能
6428A 是光纤接入网及 FTTx 的测试仪器，内置有可选 PON 网络测试功能，最大能够透过多达 1:128的光分路器，可以实现对 PON 网络各分支的测试。
多芯测试管理功能
6428A提供多芯测试管理功能，能够提供向导式的多芯检测流程界面，方便对测试数据进行编组保存，方便数据整理。
光纤链路事件智能图示显示功能
选择分析模式切换按钮，可对当前的轨迹曲线进行图形化分析，并显示图形化分析界面。
型号一览
• 本系列共 1 个型号：6428A
主要指标
技术规范
• 测距准确度：详见厚样本中“ 642 8 A OTDR 各标准模块技术规范” ±(0.75+取样间隔+0.0025%×距离)(不包括折射率置入误差) (m)
• 测距分辨率：详见厚样本中“ 642 8 A OTDR 各标准模块技术规范” 0.025、0.05、0.1、0.2、0.5、1、2、4、8、16、32m 0.025、0.05、0.05、0.05、0.125、0.25、0.5、0.5、1、1、2m(高分辨率)
• 测试量程：详见厚样本中“ 642 8 A OTDR 各标准模块技术规范” 0.4、0.8、1.6、3.2、6.4、16、32、64、128、256、512km(单模)；
• 测试脉宽：详见厚样本中“ 642 8 A OTDR 各标准模块技术规范” 3、5、10、30、80、160、320、640、1280、5120、10240、20480ns
• 最大采样点数：详见厚样本中“ 642 8 A OTDR 各标准模块技术规范” 256k
• 线性度：详见厚样本中“ 642 8 A OTDR 各标准模块技术规范” 0.03dB/dB
• 损耗分辨率：详见厚样本中“ 642 8 A OTDR 各标准模块技术规范” 0.001dB
• 折射率设置范围：详见厚样本中“ 642 8 A OTDR 各标准模块技术规范” 1.00000～1.99999(步长 0.00001)
• 距离单位：详见厚样本中“ 642 8 A OTDR 各标准模块技术规范” 千米、米、千英尺、英尺
• 显示：详见厚样本中“ 642 8 A OTDR 各标准模块技术规范” 800×480、7 英寸 TFT 彩色 LCD(标配电容触摸屏)
• 光输出接口：详见厚样本中“ 642 8 A OTDR 各标准模块技术规范” FC/UPC（标配，可选配 LC/UPC、SC/UPC、ST/UPC、FC/APC）
• 界面语言：详见厚样本中“ 642 8 A OTDR 各标准模块技术规范” 可选简体中文、英文 (可联系办事处以获得其它语言支持)
资源下载
• 官方产品页：中电科思仪官网 · 6428A 光时域反射计
• 详细指标请见 6428A 光时域反射计 详细指标页
思仪 Ceyear · onetest 仪器资源库
思仪 · Ceyear
6428A 光时域反射计 · 详细指标
技术规范
产品简介
6428A 光时域反射计具备单模 1310nm、1550nm、1490nm、1625nm、1650nm定制特殊波长的测试能力，可提供单波长、多波长、在线测试等多种模块，最大动态范围 50dB，可用于干线远距离多分支通信网络测试；提供改进的G.654.E测试能力，提高G.654.E光纤的测试准确性；最小事件盲区 0.8m，最小衰减盲区3m，近端的连接情况可清晰分辨；最高 2.5cm 采样分辨率，能够准确定位事件点。提供可选的PON测试功能，适应分路器测试应用。另外提供了稳定光源、光功率计、可视红光源、光纤端面检查仪等多种便捷的功能选件。
数据来源：中电科思仪（Ceyear）官网产品页。
技术指标
技术规范
• 测距准确度：详见厚样本中“ 642 8 A OTDR 各标准模块技术规范” ±(0.75+取样间隔+0.0025%×距离)(不包括折射率置入误差) (m)
• 测距分辨率：详见厚样本中“ 642 8 A OTDR 各标准模块技术规范” 0.025、0.05、0.1、0.2、0.5、1、2、4、8、16、32m 0.025、0.05、0.05、0.05、0.125、0.25、0.5、0.5、1、1、2m(高分辨率)
• 测试量程：详见厚样本中“ 642 8 A OTDR 各标准模块技术规范” 0.4、0.8、1.6、3.2、6.4、16、32、64、128、256、512km(单模)；
• 测试脉宽：详见厚样本中“ 642 8 A OTDR 各标准模块技术规范” 3、5、10、30、80、160、320、640、1280、5120、10240、20480ns
• 最大采样点数：详见厚样本中“ 642 8 A OTDR 各标准模块技术规范” 256k
• 线性度：详见厚样本中“ 642 8 A OTDR 各标准模块技术规范” 0.03dB/dB
• 损耗分辨率：详见厚样本中“ 642 8 A OTDR 各标准模块技术规范” 0.001dB
• 折射率设置范围：详见厚样本中“ 642 8 A OTDR 各标准模块技术规范” 1.00000～1.99999(步长 0.00001)
• 距离单位：详见厚样本中“ 642 8 A OTDR 各标准模块技术规范” 千米、米、千英尺、英尺
• 显示：详见厚样本中“ 642 8 A OTDR 各标准模块技术规范” 800×480、7 英寸 TFT 彩色 LCD(标配电容触摸屏)
• 光输出接口：详见厚样本中“ 642 8 A OTDR 各标准模块技术规范” FC/UPC（标配，可选配 LC/UPC、SC/UPC、ST/UPC、FC/APC）
• 界面语言：详见厚样本中“ 642 8 A OTDR 各标准模块技术规范” 可选简体中文、英文 (可联系办事处以获得其它语言支持)
• 外部接口：详见厚样本中“ 642 8 A OTDR 各标准模块技术规范” USB、Micro-USB、10M/100M 以太网、Micro SD
• 电源：详见厚样本中“ 642 8 A OTDR 各标准模块技术规范” AC/DC 适配器：AC100V～240V、50/60Hz、1.5A 直流：15V±2.5V(4A) 内部锂电池：10.8V，电池工作时间：8 小时
• 最大功耗：详见厚样本中“ 642 8 A OTDR 各标准模块技术规范” 10W（非充电）
• 外型尺寸：详见厚样本中“ 642 8 A OTDR 各标准模块技术规范” 宽×高×深=252mm×180mm×55mm
• 重量：详见厚样本中“ 642 8 A OTDR 各标准模块技术规范” 约 1.8kg
• 环境适应性：详见厚样本中“ 642 8 A OTDR 各标准模块技术规范” 工作温度：-10℃～+50℃(电池充电：5℃～40℃) 存储温度：-40℃～+70℃(电池：-20℃～60℃) 相对湿度：5%～95%，无结露
订购信息
官网未列出该系列的选件与附件清单。
资源下载
• 官方产品页：中电科思仪官网 · 6428A 光时域反射计
思仪 Ceyear · onetest 仪器资源库
