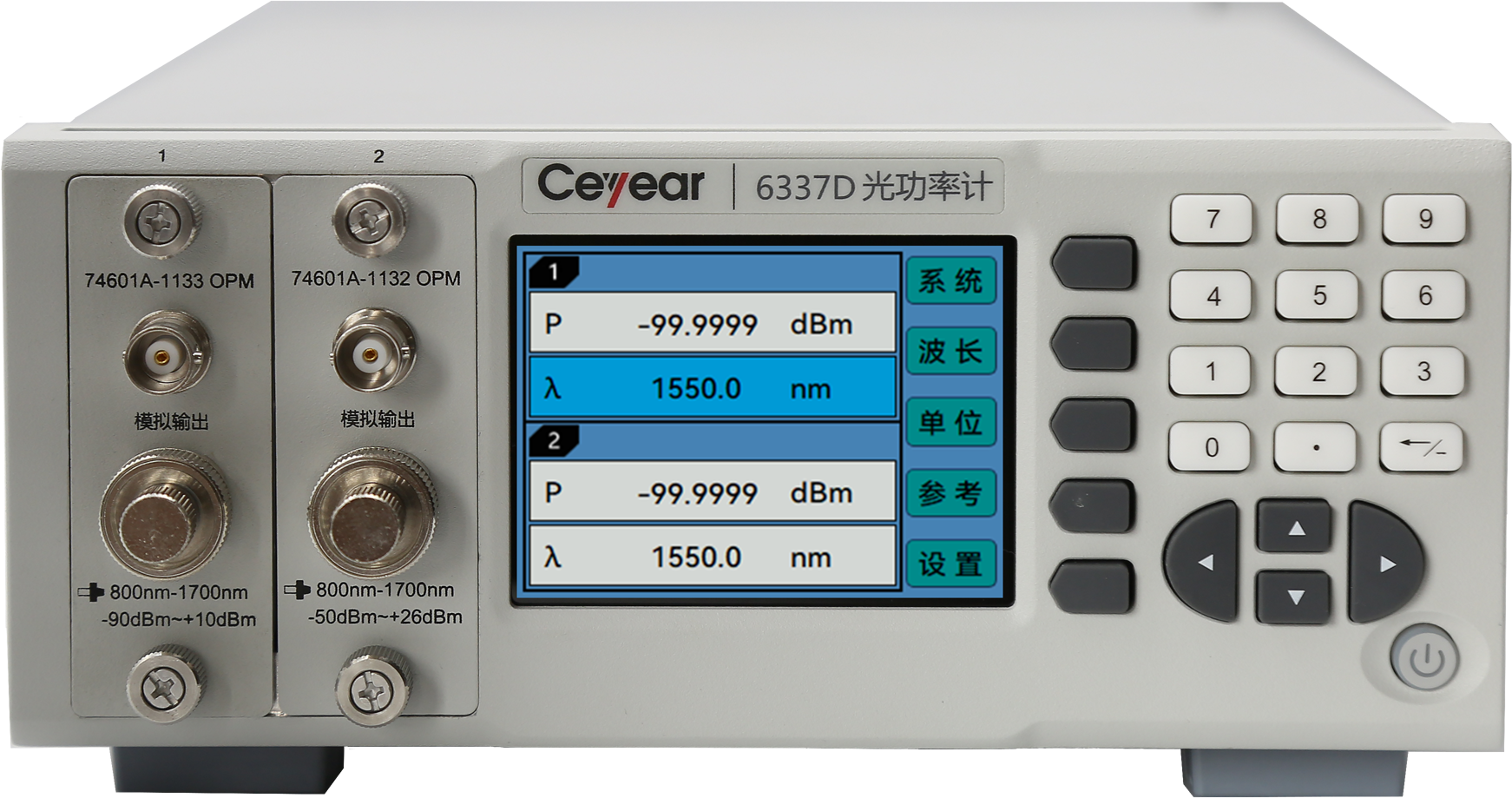

6337D光功率计是一款双通道、高灵敏度、高精度、宽动态范围的光功率计，其最高测试灵敏度达到-90dBm，功率准确度优于±3.5%，能够测量800nm~1700nm光波段、-90dBm~+10dBm宽动态范围内的光功率。
9951Y/9951A 光波测试平台|思仪 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
思仪 · Ceyear
9951Y,9951A光波测试平台
光波测试平台（主机） · 光功率计模块（74600A 系列） · 光衰减器模块（74100A 系列） · 光开关模块（74000A / 74000F 系列） · 光扰偏器模块（85200B 系列）
产品简介
9951A/Y光波测试平台是面向光电行业用户开发的一款模块化、多通道测试仪器，主机具有8个或18个模块插槽，可根据需要自由选择光功率计、光衰减器、光开关、光扰偏器等不同模块，实现光功率测量、光功率衰减、光路切换、光扰偏等功能，各模块可插拔互换，便于快速搭建测试系统。产品具有丰富的外部通信接口，包括LAN、RS232C和USB接口，其中LAN接口最大支持64路客户端共同访问，能够满足各种程控和数据通信需要。通过搭配各类高性能光电测量模块，9951A/Y光波测试平台可以灵活、高效、可靠的完成测试任务，在光无源器件、光有源器件以及光模块、光组件的研发、生产等领域，提高用户的测试效率，降低测试成本。
核心参数
• 产品型号：24 款（9951Y 等）
功能特点
主要特点
高清触摸屏（9951A)
模块自动识别功能
主机平台上电后自动识别模块，并显示模块信息，快速搭建系统。
光功率计功能
光功率计模块工作波长范围为800nm～1700nm，模块进行了全波段校准，通过搭配不同类型的光功率计模块可以实现-80dBm～+26dBm大动态范围的光功率测试。
光衰减器功能
光衰减器模块具有单模和多模两种测试模块，可进行光功率衰减控制，实现0dB～65dB大范围的功率衰减。
光开关功能
光开关具有多种不同通道模块，可以实现光路的快速切换。
光扰偏器功能
光扰偏模块能够打乱光的偏振态，使扰偏后的偏振光均匀覆盖整个邦加球，扰偏后偏振度≤5%。
远程控制功能
主机平台具有网口、串口（仅9951A）两种程控接口，提供远程控制指令集。
多客户端访问功能
通过网口控制，系统支持多客户端访问功能，最多允许64路客户端共同访问，结合该功能可搭建大型的光器件、光模块等生产测试系统。
高清触摸屏
9951A平台搭配4.3寸高清触摸显示屏，界面友好，便捷高效。
型号一览
• 本系列共 24 个型号：9951Y、9951A、9951A/Y、74600A、74600A-4132、74600A-4133、74100A、74100A-1011、74100A-2011、74000A、74000F、74000A-0102、74000A-0104、74000A-0108、74000A-0116、74000A-0124、74000A-0132、74000F-0102、74000F-0104、74000F-0108、74000F-0116、85200B、85200B-1301、85200B-1501
主要指标
• 注1：波长可定制。
• 环境适应性：工作温度为0℃～+40℃；存储温度为-20℃～+70℃；相对湿度为5%～95％。以上所有指标均在23±5℃，60%RH以下环境下测试。
光波测试平台（主机）
• 主机型号：9951A / 9951Y
• 槽位数：9951A 8 个 / 9951Y 18 个
• 电气接口：9951A USB 口、网口、RS232C / 9951Y USB 口、网口
• 显示方式：9951A 触摸屏显示 / 9951Y 需外接 VGA 显示屏
• 操作方式：9951A 触屏、按键操作或远程控制 / 9951Y 外接键鼠本地操作或远程控制
• 功耗：9951A <65W / 9951Y <65W
• 电源：AC220V±10%，50Hz±5%
• 尺寸（宽×高×深）：9951A 319.5mm×132.5mm×350mm / 9951Y 426mm×132.5mm×400mm
光功率计模块（74600A 系列）
• 模块型号：74600A-4132 / 74600A-4133
• 通道数：均为 4
• 探测器类型：均为 InGaAs
• 波长范围：均为 800nm~1700nm
• 功率范围：74600A-4132 -50dBm~+26dBm / 74600A-4133 -80dBm~+10dBm
• 准确度：均为 ±0.25dB
• 线性度：74600A-4132 ±0.02dB（-30dBm~10dBm） / 74600A-4133 ±0.02dB（-55dBm~0dBm）
• 功率分辨率：均为 0.001dB
• 波长分辨率：均为 0.1nm
• 尺寸（宽×高×深）：均为 20.3mm×124mm×305mm（一个槽位）
资源下载
• 官方产品页：中电科思仪官网 · 9951Y,9951A光波测试平台
• 详细指标请见 9951Y,9951A光波测试平台 详细指标页
思仪 Ceyear · onetest 仪器资源库
思仪 · Ceyear
9951Y,9951A光波测试平台 · 详细指标
光波测试平台（主机） · 光功率计模块（74600A 系列） · 光衰减器模块（74100A 系列） · 光开关模块（74000A / 74000F 系列） · 光扰偏器模块（85200B 系列）
产品简介
9951A/Y光波测试平台是面向光电行业用户开发的一款模块化、多通道测试仪器，主机具有8个或18个模块插槽，可根据需要自由选择光功率计、光衰减器、光开关、光扰偏器等不同模块，实现光功率测量、光功率衰减、光路切换、光扰偏等功能，各模块可插拔互换，便于快速搭建测试系统。产品具有丰富的外部通信接口，包括LAN、RS232C和USB接口，其中LAN接口最大支持64路客户端共同访问，能够满足各种程控和数据通信需要。通过搭配各类高性能光电测量模块，9951A/Y光波测试平台可以灵活、高效、可靠的完成测试任务，在光无源器件、光有源器件以及光模块、光组件的研发、生产等领域，提高用户的测试效率，降低测试成本。
数据来源：中电科思仪（Ceyear）官网产品页。
技术指标
• 注1：波长可定制。
• 环境适应性：工作温度为0℃～+40℃；存储温度为-20℃～+70℃；相对湿度为5%～95％。以上所有指标均在23±5℃，60%RH以下环境下测试。
光波测试平台（主机）
• 主机型号：9951A / 9951Y
• 槽位数：9951A 8 个 / 9951Y 18 个
• 电气接口：9951A USB 口、网口、RS232C / 9951Y USB 口、网口
• 显示方式：9951A 触摸屏显示 / 9951Y 需外接 VGA 显示屏
• 操作方式：9951A 触屏、按键操作或远程控制 / 9951Y 外接键鼠本地操作或远程控制
• 功耗：9951A <65W / 9951Y <65W
• 电源：AC220V±10%，50Hz±5%
• 尺寸（宽×高×深）：9951A 319.5mm×132.5mm×350mm / 9951Y 426mm×132.5mm×400mm
光功率计模块（74600A 系列）
• 模块型号：74600A-4132 / 74600A-4133
• 通道数：均为 4
• 探测器类型：均为 InGaAs
• 波长范围：均为 800nm~1700nm
• 功率范围：74600A-4132 -50dBm~+26dBm / 74600A-4133 -80dBm~+10dBm
• 准确度：均为 ±0.25dB
• 线性度：74600A-4132 ±0.02dB（-30dBm~10dBm） / 74600A-4133 ±0.02dB（-55dBm~0dBm）
• 功率分辨率：均为 0.001dB
• 波长分辨率：均为 0.1nm
• 尺寸（宽×高×深）：均为 20.3mm×124mm×305mm（一个槽位）
光衰减器模块（74100A 系列）
• 模块型号：74100A-1011 / 74100A-2011
• 光纤类型：74100A-1011 单模（SM） / 74100A-2011 多模（MM）
• 波长范围：74100A-1011 1250nm~1650nm / 74100A-2011 700nm~1350nm
• 衰减范围：均为 0dB~65dB
• 插入损耗：74100A-1011 典型值 1.0dB、最大值 1.5dB / 74100A-2011 典型值 1.3dB、最大值 2.0dB
• 设置分辨率：均为 0.01dB
• 准确度：74100A-1011 ±0.15dB / 74100A-2011 ±0.3dB
• 衰减线性：74100A-1011 ±0.1dB / 74100A-2011 ±0.2dB
• 衰减可重复性：74100A-1011 ±0.01dB / 74100A-2011 ±0.05dB
• 最大输入光功率：均为 23dBm
• 调节速度：均为 >15dB/s
• 光闸功能：均为 有
• 尺寸（宽×高×深）：均为 40.6mm×124mm×305mm（两个槽位）
光开关模块（74000A / 74000F 系列）
• 模块型号（单模）：74000A-0102（1×2） / 74000A-0104（1×4） / 74000A-0108（1×8） / 74000A-0116（1×16） / 74000A-0124（1×24） / 74000A-0132（1×32）
• 模块型号（多模 50/125μm）：74000F-0102（1×2） / 74000F-0104（1×4） / 74000F-0108（1×8） / 74000F-0116（1×16） / 74000F-0124（1×24） / 74000F-0132（1×32）
• 光开关类型：1×2 / 1×4 / 1×8 / 1×16 / 1×24 / 1×32
• 工作波长：1260nm~1650nm（单模）/ 850nm（多模）
• 插入损耗：≤1.5dB（1550nm）/ ≤1.5dB（850nm）
• 重复性：±0.02dB（单模）/ ±0.05dB（多模）
• 最大输入功率：≤500mW
• 切换时间：≤20ms（相邻通道顺序切换）
• 切换寿命：≥10⁷ 次
• 尺寸（宽×高×深）：20.3mm×124mm×305mm（一个槽位）/ 40.6mm×124mm×305mm（两个槽位）/ 61.0mm×124mm×305mm（三个槽位）/ 101.5mm×124mm×305mm（五个槽位）/ 142.2mm×124mm×305mm（七个槽位）/ 182.9mm×124mm×305mm（九个槽位）
光扰偏器模块（85200B 系列）
• 模块型号：85200B-1301 / 85200B-1501
• 光纤类型：均为 单模（SM）
• 工作波长：85200B-1301 1260nm~1360nm / 85200B-1501 1500nm~1600nm
• 插入损耗：均为 <1.0dB（FC/UPC）
• 偏振相关损耗：均为 <0.05dB（FC/UPC）
• 扰偏后偏振度：85200B-1301 <5%（1310nm、常温测试） / 85200B-1501 <5%（1550nm、常温测试）
• 扰偏频率：均为 >1.2MHz
• 尺寸（宽×高×深）：均为 40.6mm×124mm×305mm（两个槽位）
订购信息
官网未列出该系列的选件与附件清单。
