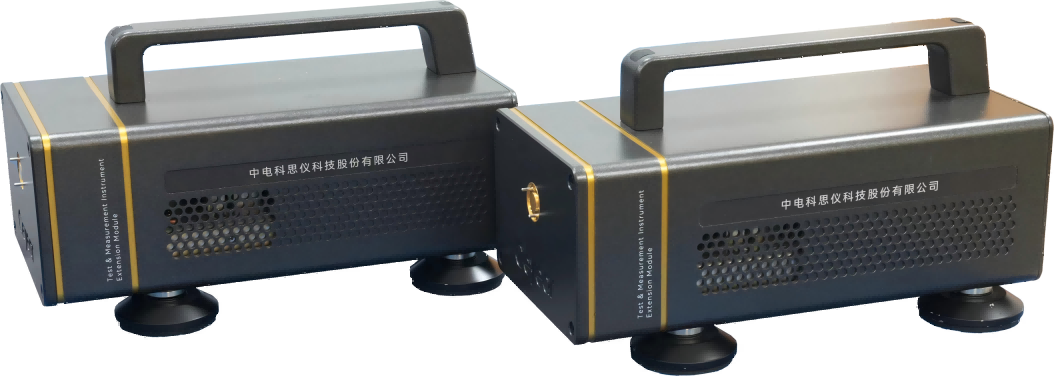

毫米波上下变频器如图所示，思仪科技基于太赫兹基础测试仪器，研制了专用于6G通信的40GHz~150GHz多频段毫米波太赫兹宽带上下变频器，其搭建的测试系统覆盖全部主流太赫兹6G通信频段，在变频损耗、1dB压缩点、中频带宽等性能指标达到国际先进水平。
- «
- 1
- »
1400 倍频源|思仪 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
思仪 · Ceyear
1400系列倍频源
技术规范
产品简介
1400系列倍频源是思仪科技全新研制的模拟信号发生器频率扩展产品，可与模拟信号发生器互联搭建成毫米波信号发生系统，信号发生器通过USB电缆实现对倍频源频率切换、功率设置等的控制。该系列倍频源具有输出功率高、输出信号频谱纯净度高、输出功率可稳幅调节、稳幅输出功率调节动态范围大、稳幅输出功率准确度高等优点，能极大的提高测试效率。同时，倍频源体积小巧 ，输出端口采用“下沉式”设计，灵活满足在片测试装夹等多种测试场景。
核心参数
• 产品型号：1400N、1400P、1400Q
• 1400N：60 ～ 90 ～ 85 × 44.5 × 240 （不含把手、底脚、连接器等） 88 × 57.5 × 250 （含把手、底脚、连接器等）
• 1400P：75 ～ 110 ～ 85 × 44.5 × 240 （不含把手、底脚、连接器等） 88 × 57.5 × 250 （含把手、底脚、连接器等）
• 1400Q：110 ～ 170 ～ 85 × 44.5 × 240 （不含把手、底脚、连接器等） 88 × 57.5 × 250 （含把手、底脚、连接器等）
型号一览
• 本系列共 3 个型号：1400N、1400P、1400Q
主要指标
技术规范
• 输出频率范围（ GHz ）：1400N 60 ～ 90、1400P 75 ～ 110、1400Q 110 ～ 170
• 倍频系数：1400N 6、1400P 6、1400Q 12
• 输入频率范围（ GHz ）：1400N 10~15、1400P 12.5~18.34、1400Q 9.16~14.17
• 开环输出功率（ dBm ） 1：1400N ≥+17、1400P ≥+17、1400Q ≥+15
• 最大稳幅输出功率（ dBm ） 1：1400N +16.0±0.8、1400P +16.0±0.8、1400Q +12.0±1.0
• 最小稳幅输出功率（ dBm ） 1：1400N -18.0±1.0、1400P -18.0±1.0、1400Q -18.0±1.2
• 稳幅输出功率准确度（ dB ） 1：1400N ± 0.8 （ 0dBm ≤ P ≤ +16dBm ）、1400P ± 0.8 （ 0dBm ≤ P ≤ +16dBm ）、1400Q ± 1.0 （ 0dBm ≤ P ≤ +12dBm ）
• 稳幅输出功率准确度（ dB ） 1：1400N ± 1.0 （ -18dBm ≤ P ＜ 0dBm ）、1400P ± 1.0 （ -18dBm ≤ P ＜ 0dBm ）、1400Q ± 1.2 （ -18dBm ≤ P ＜ 0dBm ）
• 带内杂散 （ dBc ，稳幅输出 +10dBm 时） 2：1400N ≤ -40.0、1400P ≤ -40.0、1400Q ≤ -35.0
• 射频输入接口：1400N 3.5mm （阴）同轴连接器、1400P 3.5mm （阴）同轴连接器、1400Q 3.5mm （阴）同轴连接器
• 输出接口形式：1400N WR12、1400P WR10、1400Q WR6.5
• 电源输入：1400N 倍频源专用适配器、1400P 倍频源专用适配器、1400Q 倍频源专用适配器
资源下载
• 官方产品页：中电科思仪官网 · 1400系列倍频源
• 详细指标请见 1400系列倍频源 详细指标页
思仪 Ceyear · onetest 仪器资源库
思仪 · Ceyear
1400系列倍频源 · 详细指标
技术规范
产品简介
1400系列倍频源是思仪科技全新研制的模拟信号发生器频率扩展产品，可与模拟信号发生器互联搭建成毫米波信号发生系统，信号发生器通过USB电缆实现对倍频源频率切换、功率设置等的控制。该系列倍频源具有输出功率高、输出信号频谱纯净度高、输出功率可稳幅调节、稳幅输出功率调节动态范围大、稳幅输出功率准确度高等优点，能极大的提高测试效率。同时，倍频源体积小巧 ，输出端口采用“下沉式”设计，灵活满足在片测试装夹等多种测试场景。
数据来源：中电科思仪（Ceyear）官网产品页。
技术指标
技术规范
• 输出频率范围（ GHz ）：1400N 60 ～ 90、1400P 75 ～ 110、1400Q 110 ～ 170
• 倍频系数：1400N 6、1400P 6、1400Q 12
• 输入频率范围（ GHz ）：1400N 10~15、1400P 12.5~18.34、1400Q 9.16~14.17
• 开环输出功率（ dBm ） 1：1400N ≥+17、1400P ≥+17、1400Q ≥+15
• 最大稳幅输出功率（ dBm ） 1：1400N +16.0±0.8、1400P +16.0±0.8、1400Q +12.0±1.0
• 最小稳幅输出功率（ dBm ） 1：1400N -18.0±1.0、1400P -18.0±1.0、1400Q -18.0±1.2
• 稳幅输出功率准确度（ dB ） 1：1400N ± 0.8 （ 0dBm ≤ P ≤ +16dBm ）、1400P ± 0.8 （ 0dBm ≤ P ≤ +16dBm ）、1400Q ± 1.0 （ 0dBm ≤ P ≤ +12dBm ）
• 稳幅输出功率准确度（ dB ） 1：1400N ± 1.0 （ -18dBm ≤ P ＜ 0dBm ）、1400P ± 1.0 （ -18dBm ≤ P ＜ 0dBm ）、1400Q ± 1.2 （ -18dBm ≤ P ＜ 0dBm ）
• 带内杂散 （ dBc ，稳幅输出 +10dBm 时） 2：1400N ≤ -40.0、1400P ≤ -40.0、1400Q ≤ -35.0
• 射频输入接口：1400N 3.5mm （阴）同轴连接器、1400P 3.5mm （阴）同轴连接器、1400Q 3.5mm （阴）同轴连接器
• 输出接口形式：1400N WR12、1400P WR10、1400Q WR6.5
• 电源输入：1400N 倍频源专用适配器、1400P 倍频源专用适配器、1400Q 倍频源专用适配器
• 功耗（ W ）：1400N ≤ 35、1400P ≤ 35、1400Q ≤ 35
• 外形尺寸（宽×高×深， mm ）：1400N 85 × 44.5 × 240 （不含把手、底脚、连接器等） 88 × 57.5 × 250 （含把手、底脚、连接器等）、1400P 85 × 44.5 × 240 （不含把手、底脚、连接器等） 88 × 57.5 × 250 （含把手、底脚、连接器等）、1400Q 85 × 44.5 × 240 （不含把手、底脚、连接器等） 88 × 57.5 × 250 （含把手、底脚、连接器等）
订购信息
官网未列出该系列的选件与附件清单。
资源下载
• 官方产品页：中电科思仪官网 · 1400系列倍频源
