罗德与施瓦茨 · Rohde & Schwarz

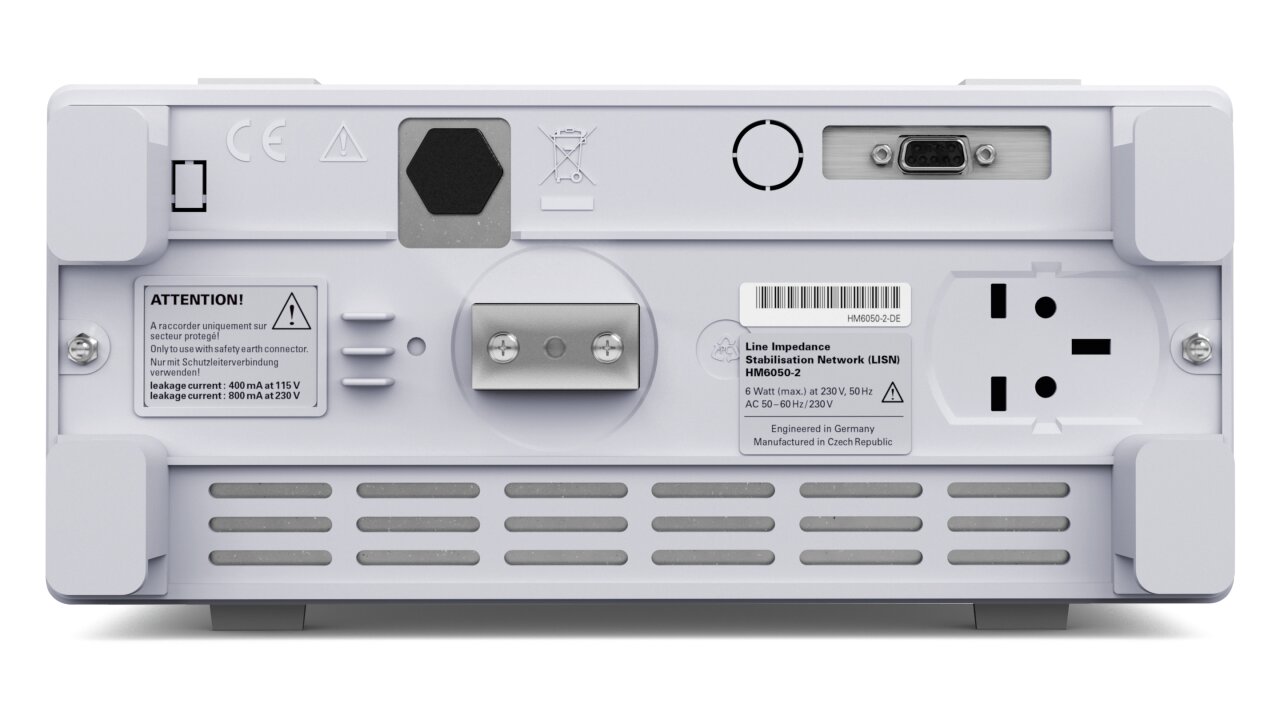

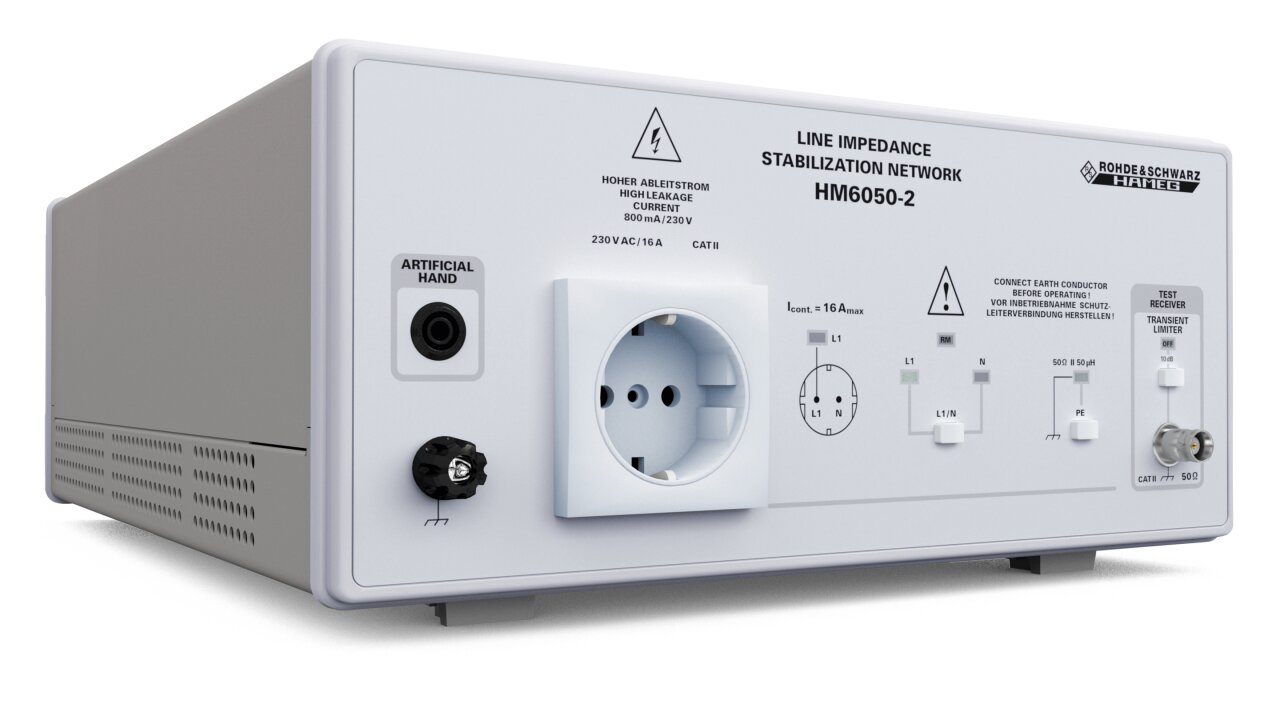

HM6050 二线制 V 形网络 (LISN)
R&S®HM6050 是罗德与施瓦茨的二线制 V 形网络 (LISN)。官方目录位于「EMC 测试设备 / EMC 附件」。官方标称频率范围：10 kHz至30MHz。官方技术指标共 9 组、36 项，详见「详细指标」。
产品简介
适用于单相被测设备干扰电压测量的线路阻抗稳定网络。
官方公布的主要指标：频率范围 10 kHz至30MHz；频率 without limiter “N” without limiter “L1”；HM60 50-2K: UK Version HM60 50-2S: US Version；Te c hni c al D a t a；All data valid at 23 °C after 30 minutes warm-up.。
官方公布的产品型号：HM6050、HM6050-2。
核心参数
• 频率范围：10 kHz至30MHz
• 频率：without limiter “N” without limiter “L1”
• HM60 50-2K: UK Version：HM60 50-2S: US Version
• Te c hni c：al D a t a
• All data valid at 23：°C after 30 minutes warm-up.
• Impedance Characteristics:：Z =50 Ω|| (50 µH +5Ω),
• Error <20：% under terms of VDE 876T1
• Max. Current:：16 A
产品型号
• 官方型号：HM6050、HM6050-2
资源下载
详细指标请见 HM6050 详细指标页。
罗德与施瓦茨 Rohde & Schwarz · onetest 仪器资源库
罗德与施瓦茨 · Rohde & Schwarz
HM6050 二线制 V 形网络 (LISN) 详细指标
R&S®HM6050 是罗德与施瓦茨的二线制 V 形网络 (LISN)。官方目录位于「EMC 测试设备 / EMC 附件」。官方标称频率范围：10 kHz至30MHz。官方技术指标共 9 组、36 项，详见「详细指标」。
以下为 R&S®HM6050 的官方技术指标，共 9 个指标组、36 项。
参数名以行业通用中文术语为主（其中 23 项保留官方规格书原文），数值与单位保留官方规格书原样。
Technical Data / Insertion Loss
• HM60 50-2K: UK Version：HM60 50-2S: US Version
Key f ac t s
• Te c hni c：al D a t a
Line Impedance Stabilization Network
• All data valid at 23：°C after 30 minutes warm-up.
• 频率范围：10 kHz至30MHz
• Impedance Characteristics:：Z =50 Ω|| (50 µH +5Ω),
• Error <20：% under terms of VDE 876T1
• Max. Current:：16 A
• Line Voltage/Frequency:：230 V/50…60Hz, CAT II
• Artificial Hand:：220 pF +511 Ω
• PE：(selectable): ｜ 50 µH || ｜ 50 Ω
Transient Limiter
• 频率范围：150 kHz至30MHz
• Transmission Loss:：10 dB (+1.5/-0.5 dB)
连接器
• Measurement Output:：50 ΩBNC
• Power Supply Socket for DUT:：Schuko plug socket for:
• HM60 50-2D：(DE Version)
• HM60 50-2K：(UK Version)
• HM60 50-2S：(US Version)
• Artificial Hand:：4mm banana socket
• Line Cord:：Fixed
Miscellaneous
• 工作温度：10°C至40 °C
• 电源：HM60 50-2D (DE Version) 230 V ±10 %, 50…60Hz
• HM60 50-2K：(UK Version) 230 V ±10 %, 50…60Hz
• HM60 50-2S：(US Version) 115 V ±10 %, 50…60Hz
• Safety Class:：Safety class I(IEC1010-1/VDE ｜ 0411)
• Dimensions：(W xHxD): ｜ 285 x 125 x 380 mm
• 重量：Approx. 6 kg
Insertion Loss 150kHz to 30MHz (typ. values)
• Insertion：loss (typical values)
• Product designation：HM6050-2
• Date：07/26/07
• kHz：dB dB (-10) dB dB (-10) dB dB (-10)
Insertion Loss 9kHz to 150kHz (typ. values)
• Insertion：loss (typical values)
• Product designation：HM6050-2
• Date：11/26/07
• 频率：without limiter “N” without limiter “L1”
• kHz：dB dB
Trade names are trademarks of the owners.
• 5210.8589.32 │ Version 02 │HM6050-2
型号与选件
• 官方型号：HM6050、HM6050-2
指标整理自官方文件：HM6050-2_DataSheet_en_02.pdf
