罗德与施瓦茨 · Rohde & Schwarz

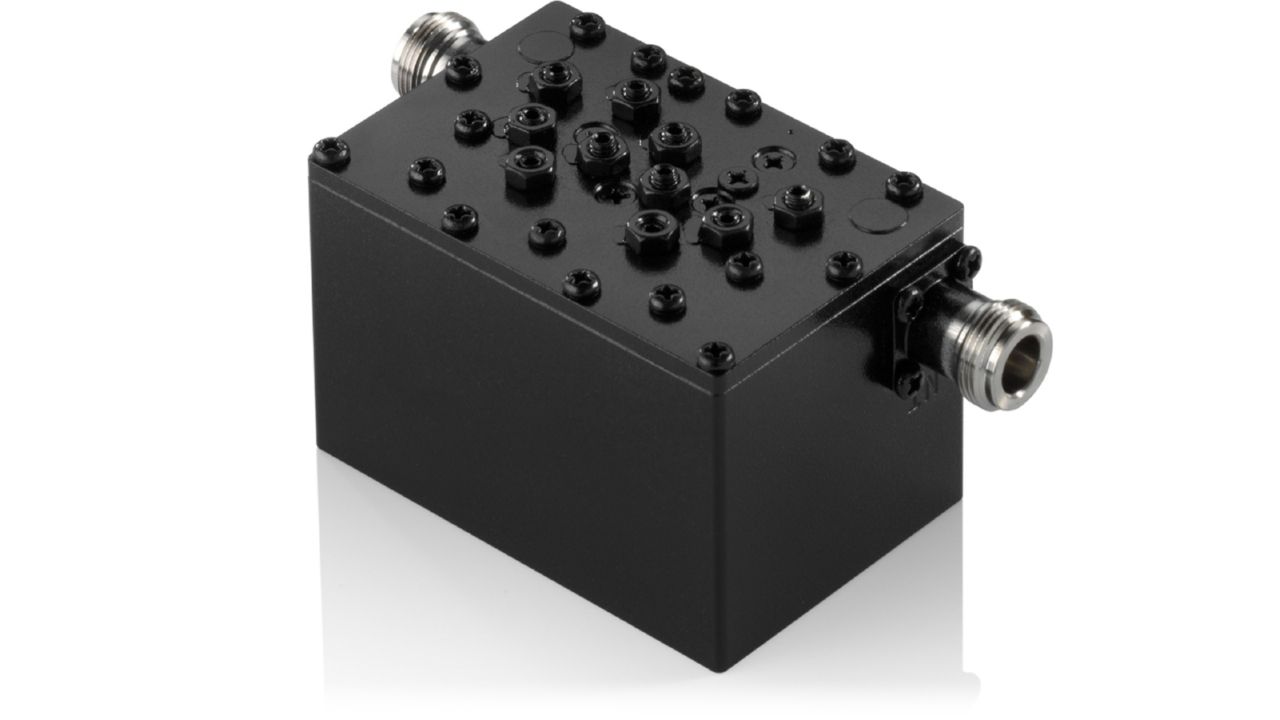

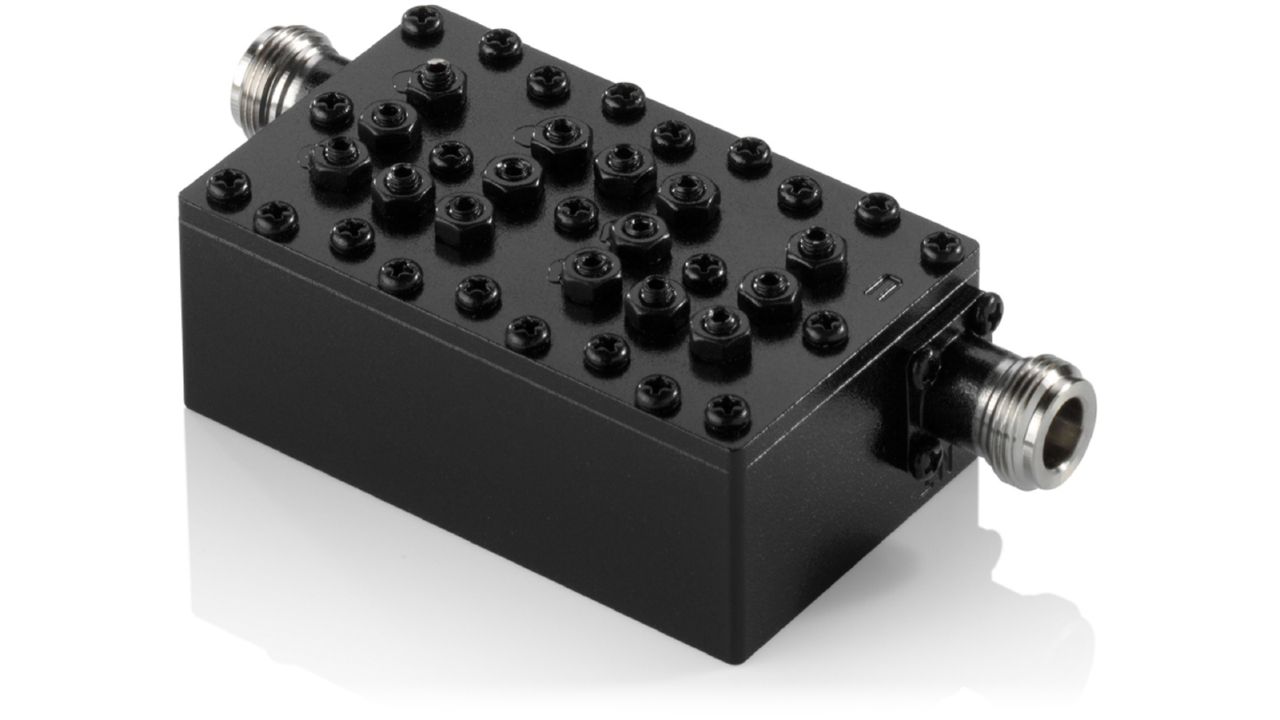

BPFC 带通滤波器
R&S®BPFC 是罗德与施瓦茨的带通滤波器。官方目录位于「移动网络测试」。官方技术指标共 12 组、28 项，详见「详细指标」。
产品简介
该型号官方中文站未提供独立中文产品手册，本节内容依据官方产品页与官方规格书整理。
官方公布的主要指标：阻抗 50 ohms；700 MHz RX Bandpass Test Filter BPT-0703748-0-S3；RF Parameters Ports Frequency(MHz) Specification；回波损耗 Input TX/RX ｜ 703-748 ｜ 15 dB minimum；Output TX/RX 703-748 ｜ 15 dB minimum。
官方公布的产品型号：BPFC。
核心参数
• 阻抗：50 ohms
• 700 MHz RX Bandpass Test Filter：BPT-0703748-0-S3
• RF Parameters Ports：Frequency(MHz) Specification
• 回波损耗：Input TX/RX ｜ 703-748 ｜ 15 dB minimum
• Output TX/RX：703-748 ｜ 15 dB minimum
• Insertion Loss：Input to Output ｜ 703-748 ｜ 1.2 dB maximum
• Rejection：Input to Output 758 20 dB minimum ｜ 693 ｜ 20 dB minimum
• Continuous Average Power：1 W max.
产品型号
• 官方型号：BPFC
资源下载
详细指标请见 BPFC 详细指标页。
罗德与施瓦茨 Rohde & Schwarz · onetest 仪器资源库
罗德与施瓦茨 · Rohde & Schwarz
BPFC 带通滤波器 详细指标
R&S®BPFC 是罗德与施瓦茨的带通滤波器。官方目录位于「移动网络测试」。官方技术指标共 12 组、28 项，详见「详细指标」。
以下为 R&S®BPFC 的官方技术指标，共 12 个指标组、28 项。
参数名以行业通用中文术语为主（其中 19 项保留官方规格书原文），数值与单位保留官方规格书原样。
技术指标
• 700 MHz RX Bandpass Test Filter：BPT-0703748-0-S3
Overview
• Communication Components, Inc. Dual bandpass filter allows a 45MHz pass
temperature range.
• 700 MHz RX Bandpass Test Filter：BPT-0703748-0-S3
Electrical
• RF Parameters Ports：Frequency(MHz) Specification
• 回波损耗：Input TX/RX ｜ 703-748 ｜ 15 dB minimum
• Output TX/RX：703-748 ｜ 15 dB minimum
• Insertion Loss：Input to Output ｜ 703-748 ｜ 1.2 dB maximum
• Rejection：Input to Output 758 20 dB minimum ｜ 693 ｜ 20 dB minimum
General Characteristics
• 阻抗：50 ohms
• Continuous Average Power：1 W max.
• Peak Power：10 W Max.
环境条件
• 工作温度：20˚C to +70˚C
• Ingress Protection：IP20 (Indoor)
• MTBF：>500,000 hours
Mechanical
• Model：Single
• 连接器：2 × N-female
• Housing Dimensions (HxWxD)：80.0 x 54.0 x 50.0 mm (3.15 × 2.13 × 1.97 in.)
• Dimensions w/Connectors：118.0 x 54.0 x 50.6 mm (4.65 × 2.13 × 1.99 in.)
(HxWxD)
• 重量：0.5 kg (1.1 lbs)
• Mounting：Optional mounting bracket available
• 700 MHz RX Bandpass Test Filter：BPT-0703748-0-S3
BPT-0703748-0-S3 RX Filter Characteristics
• 700 MHz RX Bandpass Test Filter：BPT-0703748-0-S3
Parts & Accessories
• 703-748MHz with N-female connectors and No
• DC/AISG Pass-thru
Safety EN 60950-1, UL 60950-1
• Emission：EN 55022
• Immunity：EN 55024
• Environmental：IEC 60068-2-1, IEC 60068-2-2, IEC 60068-2-5,
Certifications
• Federal Communication Commission (FCC) Part 15 Class B, CE, CSA US, ISO
型号与选件
• 官方型号：BPFC
指标整理自官方文件：BPFC-0700_datasheet_bpt07037480s3-v1_0-190715.pdf
