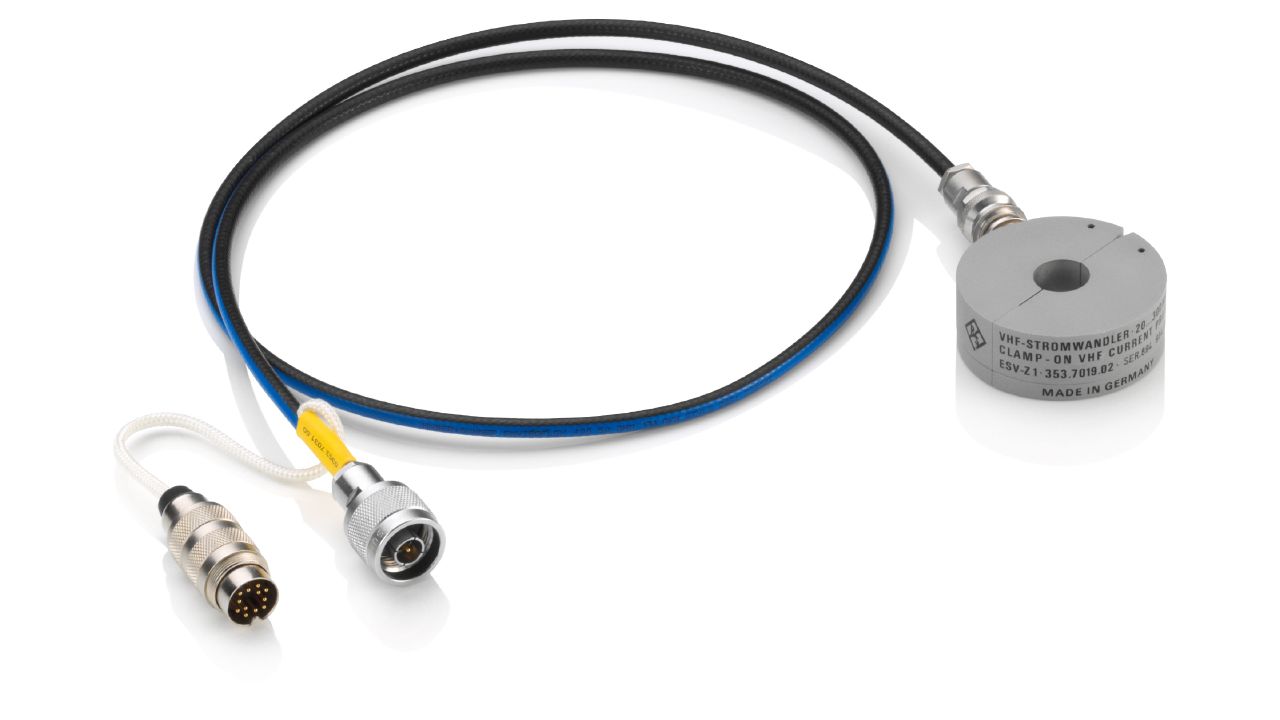

9kHz至600MHz频率范围内的干扰电流和屏蔽效能测量。
ESH2-Z3 9kHz至30MHz无源电压探头|罗德与施瓦茨 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
罗德与施瓦茨 · Rohde & Schwarz
ESH2-Z3 无源电压探头
R&S®ESH2-Z3 是罗德与施瓦茨的无源电压探头。官方目录位于「EMC 测试设备 / EMC 附件」。官方标称频率范围：9 kHz至30MHz。官方技术指标共 11 组、25 项，详见「详细指标」。
产品简介
9 kHz 至 30 MHz 频率范围内的干扰电压测量
官方公布的主要指标：频率范围 9 kHz至30MHz；输入阻抗 at 50 Ω (1.5 kΩ ± 5 %) ll 8 pF；The R&S®ESH2-Z3 complies with the CISPR 16-1-2 stan-；10 kHz 100kHz ｜ 10 MHz1MHz；Voltage division factor 1) 30 dB。
官方公布的产品型号：ESH2-Z3、ESH2Z31。
核心参数
• 频率范围：9 kHz至30MHz
• 输入阻抗：at 50 Ω (1.5 kΩ ± 5 %) ll 8 pF
• The R&S®ESH2-Z3 complies with the CISPR：16-1-2 stan-
• 10 kHz：100kHz ｜ 10 MHz1MHz
• Voltage division factor 1)：30 dB
• nominal value：i
• Maximum permissible input voltage (VRMS)：f ≤ 63Hz 63Hz < f ≤ 30MHz ｜ 250 V 30 V
• 温度：operating temperature range ｜ 5 °C to +45 °C
产品型号
• 官方型号：ESH2-Z3、ESH2Z31
资源下载
详细指标请见 ESH2-Z3 详细指标页。
罗德与施瓦茨 Rohde & Schwarz · onetest 仪器资源库
罗德与施瓦茨 · Rohde & Schwarz
ESH2-Z3 无源电压探头 详细指标
R&S®ESH2-Z3 是罗德与施瓦茨的无源电压探头。官方目录位于「EMC 测试设备 / EMC 附件」。官方标称频率范围：9 kHz至30MHz。官方技术指标共 11 组、25 项，详见「详细指标」。
以下为 R&S®ESH2-Z3 的官方技术指标，共 11 个指标组、25 项。
参数名以行业通用中文术语为主（其中 19 项保留官方规格书原文），数值与单位保留官方规格书原样。
Dis t ur b anc e vol t age me asur emen t s f r om
• 9 k Hz至30MHz
Ver sion 01.0 0
• Key facts：R&S®ESH2Z31 attenuator (option)
• 250 V (f ≤ 63Hz); 30 V (f > 63Hz)
alternating voltage.
• The R&S®ESH2-Z3 complies with the CISPR：16-1-2 stan-
voltage probe
• 10 kHz：100kHz ｜ 10 MHz1MHz
Specific ations in brief
• 频率范围：9 kHz至30MHz
• Voltage division factor 1)：30 dB
• nominal value：i
• 输入阻抗：at 50 Ω (1.5 kΩ ± 5 %) ll 8 pF
• Maximum permissible input voltage (VRMS)：f ≤ 63Hz 63Hz < f ≤ 30MHz ｜ 250 V 30 V
• 温度：operating temperature range ｜ 5 °C to +45 °C
• storage temperature range：25 °C to +70 °C
• Length of connection cable：1.5 m
• RF connector：BNC male
• Match impedance：50 Ω
• 重量：200 g (1.1 lb)
• Measurement category：CAT II
ORDERING INF ORM AT ION
• Designation：Ty p e Or der No.
• Passive voltage probe, 9 kHz to 30 MHz：ESH2-Z3 ｜ 0299.7810.56
Recommended options
• Attenuator, 6 dB：ESH2Z31 ｜ 0827.6513.06
• Service at Rohde：& Schwarz
YO U ’RE IN GREAT HANDS
• SERVICE PLANS：ON DEMAND
manage your instruments. It lets you schedule
• calibration dates and book services.：Find out more
portfolio under:
• ment, technology systems and：networks & cybersecurity.
with locations in more than 70 countries.
• R&S® is a registered trademark of Rohde：& Schwarz
型号与选件
• 官方型号：ESH2-Z3、ESH2Z31
指标整理自官方文件：ESH2-Z3_dat_en_3673-1453-32_v0100.pdf
