罗德与施瓦茨 · Rohde & Schwarz

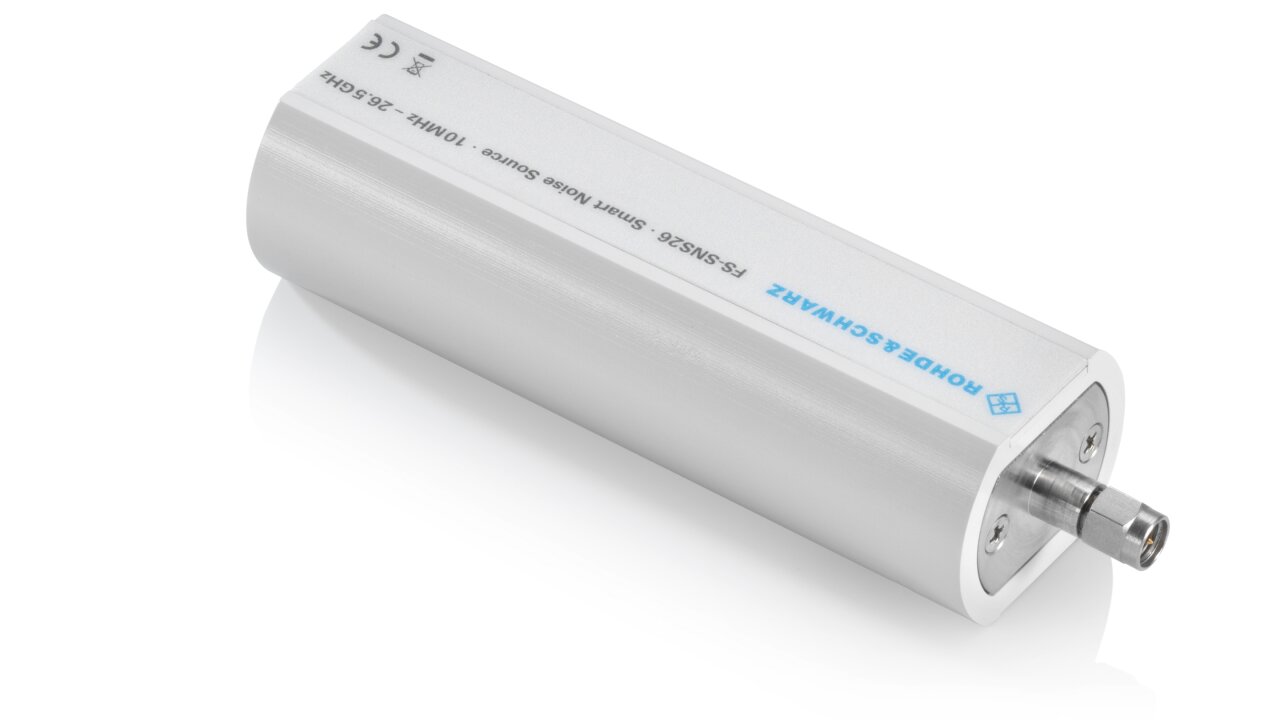

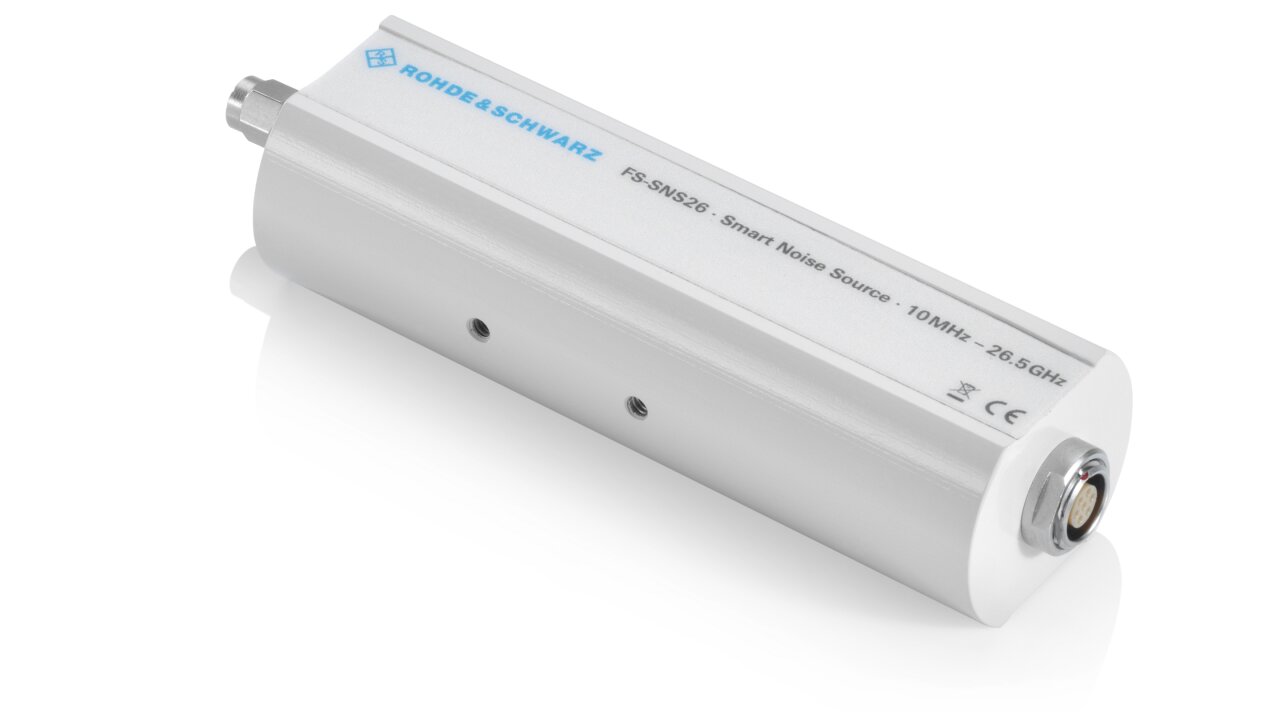

FS-SNS 智能噪声源
R&S®FS-SNS 是罗德与施瓦茨的智能噪声源。官方目录位于「分析仪 / 信号与频谱分析仪 / 智能噪声源」。官方技术指标共 19 组、77 项，详见「详细指标」。
产品简介
R&S®FS-SNS 智能噪声源自动加载所有必要的设置参数，从而准确地测量噪声系数和增益。在此了解更多。
官方公布的主要指标：阻抗 50 Ω；RF frequency range FS-SNS18 ｜ 10 MHz至18GHz；FS-SNS 10 MHz至26.5GHz；ENR FS-SNS18 ｜ 5 dB至7 dB；ENR uncertainty FS-SNS18 0.01GHz ≤ f ≤ 8GHz ±0.10 dB 8GHz < f ≤ 18GHz ±0.13 dB。
官方公布的产品型号：FS-SNS、FS-SNS26、FS-SNS40、FS-SNS55、FS-SNS67、FS-SNS90、FS-SNS110。
核心参数
• 阻抗：50 Ω
• RF frequency range：FS-SNS18 ｜ 10 MHz至18GHz
• FS-SNS：10 MHz至26.5GHz
• ENR：FS-SNS18 ｜ 5 dB至7 dB
• ENR uncertainty：FS-SNS18 0.01GHz ≤ f ≤ 8GHz ±0.10 dB 8GHz < f ≤ 18GHz ±0.13 dB
• 0.01 GHz ≤ f ≤ 8 GHz：±0.10 dB 8GHz < f ≤ 26.5GHz ±0.13 dB
• 0.1 GHz ≤ f ≤ 8 GHz：±0.10 dB 8GHz < f ≤ 26.5GHz ±0.13 dB 26.5GHz < f ≤ 40GHz ±0.21 dB
• 60 GHz ≤ f ≤ 90 GHz：±0.78 dB
产品型号
• 官方型号：FS-SNS、FS-SNS26、FS-SNS40、FS-SNS55、FS-SNS67、FS-SNS90、FS-SNS110
资源下载
详细指标请见 FS-SNS 详细指标页。
罗德与施瓦茨 Rohde & Schwarz · onetest 仪器资源库
罗德与施瓦茨 · Rohde & Schwarz
FS-SNS 智能噪声源 详细指标
R&S®FS-SNS 是罗德与施瓦茨的智能噪声源。官方目录位于「分析仪 / 信号与频谱分析仪 / 智能噪声源」。官方技术指标共 19 组、77 项，详见「详细指标」。
以下为 R&S®FS-SNS 的官方技术指标，共 19 个指标组、77 项。
参数名以行业通用中文术语为主（其中 72 项保留官方规格书原文），数值与单位保留官方规格书原样。
技术指标
• RF frequency range：FS-SNS18 ｜ 10 MHz至18GHz
• FS-SNS：10 MHz至26.5GHz
• FS-SNS：100 MHz至40GHz
• FS-SNS：100 MHz至55GHz
• FS-SNS：100 MHz至67GHz
• FS-SNS：60 GHz至90GHz
• FS-SNS：75 GHz至110GHz
• ENR：FS-SNS18 ｜ 5 dB至7 dB
• FS-SNS：13 dB至17 dB
• FS-SNS：10 dB至17 dB
• FS-SNS：7 dB至21 dB
• FS-SNS：7 dB至21 dB
• FS-SNS：15 dB (typ.)
• FS-SNS：13 dB (typ.)
• ENR uncertainty：FS-SNS18 0.01GHz ≤ f ≤ 8GHz ±0.10 dB 8GHz < f ≤ 18GHz ±0.13 dB
• 0.01 GHz ≤ f ≤ 8 GHz：±0.10 dB 8GHz < f ≤ 26.5GHz ±0.13 dB
• 0.1 GHz ≤ f ≤ 8 GHz：±0.10 dB 8GHz < f ≤ 26.5GHz ±0.13 dB 26.5GHz < f ≤ 40GHz ±0.21 dB
• 0.1 GHz ≤ f ≤ 8 GHz：±0.10 dB 8GHz < f ≤ 26.5GHz ±0.13 dB 26.5GHz < f ≤ 40GHz ±0.21 dB 40GHz < f < 50GHz ±0.29 dB 50GHz ≤ f ≤ 55GHz ±0.41 dB
• 0.1 GHz ≤ f ≤ 8 GHz：±0.10 dB 8GHz < f ≤ 26.5GHz ±0.13 dB 26.5GHz < f ≤ 40GHz ±0.21 dB 40GHz < f < 50GHz ±0.29 dB 50GHz ≤ f ≤ 67GHz ±0.41 dB
• 60 GHz ≤ f ≤ 90 GHz：±0.78 dB
• 75 GHz ≤ f ≤ 110 GHz：±0.79 dB
RF output, coaxial types
• Connector：FS-SNS18 SMA male
• FS-SNS：APC 3.5 mm male (compatible with SMA)
• FS-SNS：2.92 mm male (compatible with SMA)
• FS-SNS：1.85 mm male (compatible with 2.4 mm)
• FS-SNS：1.85 mm male (compatible with 2.4 mm)
• 阻抗：50 Ω
• Maximum reverse power：CW RF power ｜ 1 W
RF output, waveguide types
• Connector：FS-SNS90 WR12
• FS-SNS：WR10
• Maximum reverse power：CW RF power ｜ 1 W
• VSWR, |rho|：VSWR |rho|
R&S®FS-SNS18 1
• 0.01 GHz ≤ f < 5 GHz：≤ 1.10:1 5GHz ≤ f < 15GHz ≤ 1.15:1 ≤ 0.07 15GHz ≤ f ≤ 18GHz ≤ 1.25:1 ≤ 0.11 ｜ ≤ 0.05
• 0.01 GHz ≤ f < 5 GHz：≤ 1.15:1 5GHz ≤ f < 18GHz ≤ 1.25:1 ≤ 0.11 18GHz ≤ f ≤ 26.5GHz ≤ 1.35:1 ≤ 0.15 ｜ ≤ 0.07
• 0.1 GHz ≤ f < 5 GHz：≤ 1.25:1 5GHz ≤ f < 18GHz ≤ 1.30:1 ≤ 0.13 18GHz ≤ f < 26.5GHz ≤ 1.40:1 ≤ 0.17 26.5GHz ≤ f ≤ 40GHz ≤ 1.50:1 ≤ 0.20 ｜ ≤ 0.11
• 0.1 GHz ≤ f < 18 GHz：≤ 1.50:1 18GHz ≤ f < 26.5GHz ≤ 1.75:1 ≤ 0.27 26.5GHz ≤ f < 40GHz ≤ 2.00:1 ≤ 0.33 40GHz ≤ f ≤ 55GHz ≤ 2.50:1 ≤ 0.43 ｜ ≤ 0.20
• 0.1 GHz ≤ f < 18 GHz：≤ 1.50:1 18GHz ≤ f < 26.5GHz ≤ 1.75:1 ≤ 0.27 26.5GHz ≤ f < 40GHz ≤ 2.00:1 ≤ 0.33 40GHz ≤ f ≤ 67GHz ≤ 2.50:1 ≤ 0.43 ｜ ≤ 0.20
• 60 GHz ≤ f ≤ 90 GHz：≤ 1.60:1 ｜ ≤ 0.23
• 75 GHz ≤ f ≤ 110 GHz：≤ 1.60:1 ｜ ≤ 0.23
Power supply/control interface
• DC supply voltage range：analog section ｜ +28 V ± 2 V
• digital section：+5 V (nom.)
• DC supply current：analog section max. 30 mA
• digital section：< 500 mA, 60 mA (typ.)
• Control interface：USB interface; supports USB 2.0
high speed and full speed modes
• Test mark：CE
一般数据
• storage temperature range：40 °C to +71 °C
• Temperature coefficient：< 0.009 dB/°C
• Climatic loading：+25 °C to +55 °C at 80 % rel. humidity,
in line with EN 60068-2-30
• Vibration：sinusoidal 0.15 mm constant amplitude ｜ 5 Hz至55Hz displacement:
(1.8 g at 55 Hz);
• 55 Hz至150Hz acceleration:
• 0.5 g constant,
in line with EN 60068-2-6
• random：10 Hz至300Hz,
in line with EN 60068-2-64
• Shock：40 g shock spectrum,
MIL-PRF-28800F, class 3
• Maximum operating altitude：4600 m above sea level
• EMC：in line with EMC Directive 2014/30/EU
including:
• Dimensions (W × H × D)：coaxial types ｜ 38.0 mm × 30.5 mm × 130.0 mm
(1.50 in × 1.20 in × 5.12 in)
• waveguide types：38.0 mm × 30.5 mm × 127.0 mm
(1.50 in × 1.20 in × 5.00 in)
• 重量：coaxial types ｜ 275 g (nom.) (0.6 lb)
• waveguide types：215 g (nom.) (0.47 lb)
• Warranty：1 year
• Recommended calibration interval：2 years
• 2 Emission limits for class B equipment apply.
订购信息
• Designation：Type Order No.
Base units 4
• Smart noise source, 10 MHz to 18 GHz：FS-SNS18 ｜ 1338.8008.18
• Smart noise source, 10 MHz to 26.5 GHz：FS-SNS26 ｜ 1338.8008.26
• Smart noise source, 100 MHz to 40 GHz：FS-SNS40 ｜ 1338.8008.40
• Smart noise source, 100 MHz to：55GHz FS-SNS55 ｜ 1338.8008.55
• Smart noise source, 100 MHz to 67 GHz：FS-SNS67 ｜ 1338.8008.67
• Smart noise source,：60 GHz至90GHz FS-SNS90 ｜ 1338.8008.90
• Smart noise source, 75 GHz to 110 GHz：FS-SNS110 ｜ 1338.8008.11
选件
• Noise figure measurements：FSW-K30 ｜ 1313.1380.02
• Noise figure measurements：FSWP-K30 ｜ 1325.4244.02
• Noise figure measurements：FSMR3-K30 ｜ 1345.3637.02
• Noise figure measurements：FSV3-K30 ｜ 1330.5045.02
• Noise figure measurements：FPL1-K30 ｜ 1323.1760.02
• Noise figure measurements：FPS-K30 ｜ 1321.4104.02
Accessories supplied with each R&S®FS-SNS
• Interface cable , length: 1.8 m：SNSCABLE ｜ 1338.8020.00
型号与选件
• 官方型号：FS-SNS、FS-SNS26、FS-SNS40、FS-SNS55、FS-SNS67、FS-SNS90、FS-SNS110
指标整理自官方文件：FS-SNS_dat-sw_en_5216-2718-22_v0400.pdf
