罗德与施瓦茨 · Rohde & Schwarz
HF907 双脊波导喇叭天线
R&S®HF907 是罗德与施瓦茨的双脊波导喇叭天线。官方目录位于「EMC 测试设备 / EMC 附件」。官方标称频率范围：0.8 GHz至18GHz。官方技术指标共 8 组、25 项，详见「详细指标」。
产品简介
适用于 EMC 测量的宽带定向天线，频率范围介于 800 MHz 至 18 GHz。
官方公布的主要指标：频率范围 0.8 GHz至18GHz；Polarization linear；Nominal impedance 50 Ω；Antenna factor see Fig. 1；增益 5 dBi至14 dBi (typ.), see Fig. 2。
官方公布的产品型号：HF907、GHz200、W、CW、GHz150。
核心参数
• 频率范围：0.8 GHz至18GHz
• Polarization：linear
• Nominal impedance：50 Ω
• Antenna factor：see Fig. 1
• 增益：5 dBi至14 dBi (typ.), see Fig. 2
• 驻波比：< 3.0, see Fig. 3
• above 1.5 GHz：< 2.0
• Cross polarization：< -25 dB, < -30 dB (typ.)
产品型号
• 官方型号：HF907、GHz200、W、CW、GHz150
资源下载
详细指标请见 HF907 详细指标页。
罗德与施瓦茨 Rohde & Schwarz · onetest 仪器资源库
罗德与施瓦茨 · Rohde & Schwarz
HF907 双脊波导喇叭天线 详细指标
R&S®HF907 是罗德与施瓦茨的双脊波导喇叭天线。官方目录位于「EMC 测试设备 / EMC 附件」。官方标称频率范围：0.8 GHz至18GHz。官方技术指标共 8 组、25 项，详见「详细指标」。
以下为 R&S®HF907 的官方技术指标，共 8 个指标组、25 项。
参数名以行业通用中文术语为主（其中 19 项保留官方规格书原文），数值与单位保留官方规格书原样。
Electrical specifications
• 频率范围：0.8 GHz至18GHz
• Polarization：linear
• Nominal impedance：50 Ω
• Antenna factor：see Fig. 1
• 增益：5 dBi至14 dBi (typ.), see Fig. 2
• 驻波比：< 3.0, see Fig. 3
• above 1.5 GHz：< 2.0
• Cross polarization：< -25 dB, < -30 dB (typ.)
• HPBW：see Fig. 4
• E plane：90° to 35° (typ.)
• H plane：95° to 25° (typ.)
• Max. input power (T = +40 °C)：up至4.5GHz ｜ 300 W CW
• RF connector：N female
• MTBF：> 100.000 h
Environmental specifications
• Operating temperature range：10 °C to +50 °C
• Storage temperature range：40 °C to +70 °C
• 湿度：80 %, +40 °C, in line with EN 60068-2-3
• Vibration：sinusoidal 55 Hz至150, 0.5 g constant, ｜ 5 Hz至55Hz, max. 2 g,
in line with EN 60068-2-6
• Shock：SRS ｜ 40 g,
Mechanical specifications
• 尺寸：W × H × L approx. 305 mm × 226 mm × 280 mm
(12.0 in × 8.9 in × 11.0 in)
• 重量：approx. 1.9 kg (4.2 lb)
Data Sheet | Version 01.00
• Fig. 1: Typical antenna factor：Fig. 2: Typical gain
订购信息
• Designation：Type Order No.
• Double-ridged horn antenna：HF907 ｜ 4070.7000.02
推荐附件

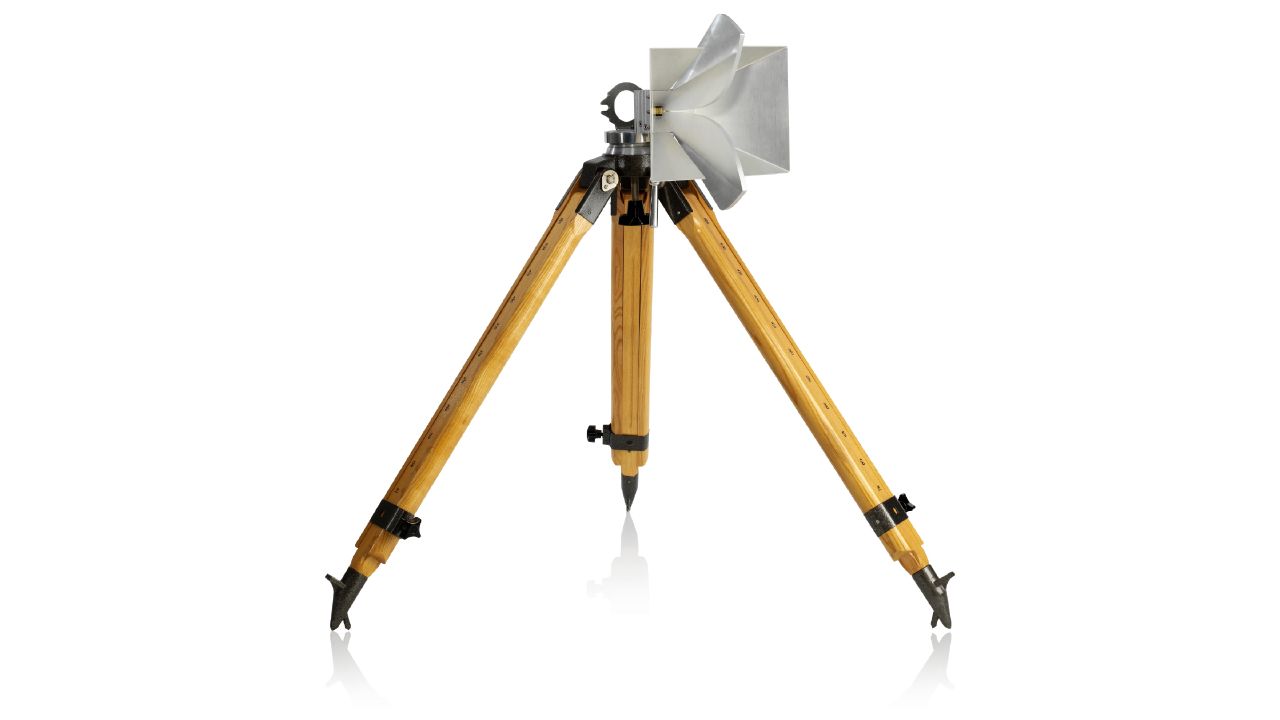

• Wooden tripod：HZ-1 ｜ 0837.2310.02
型号与选件
• 官方型号：HF907、GHz200、W、CW、GHz150
指标整理自官方文件：HF907_dat-sw_en_3609-9640-22_v0100_print.pdf
