    罗德与施瓦茨 · Rohde & Schwarz
    IQW 宽带 I/Q 数据记录器
    R&S®IQW 是罗德与施瓦茨的宽带 I/Q 数据记录器。官方目录位于「系统组件 / 数据记录器」。官方技术指标共 41 组、111 项，详见「详细指标」。
    产品简介

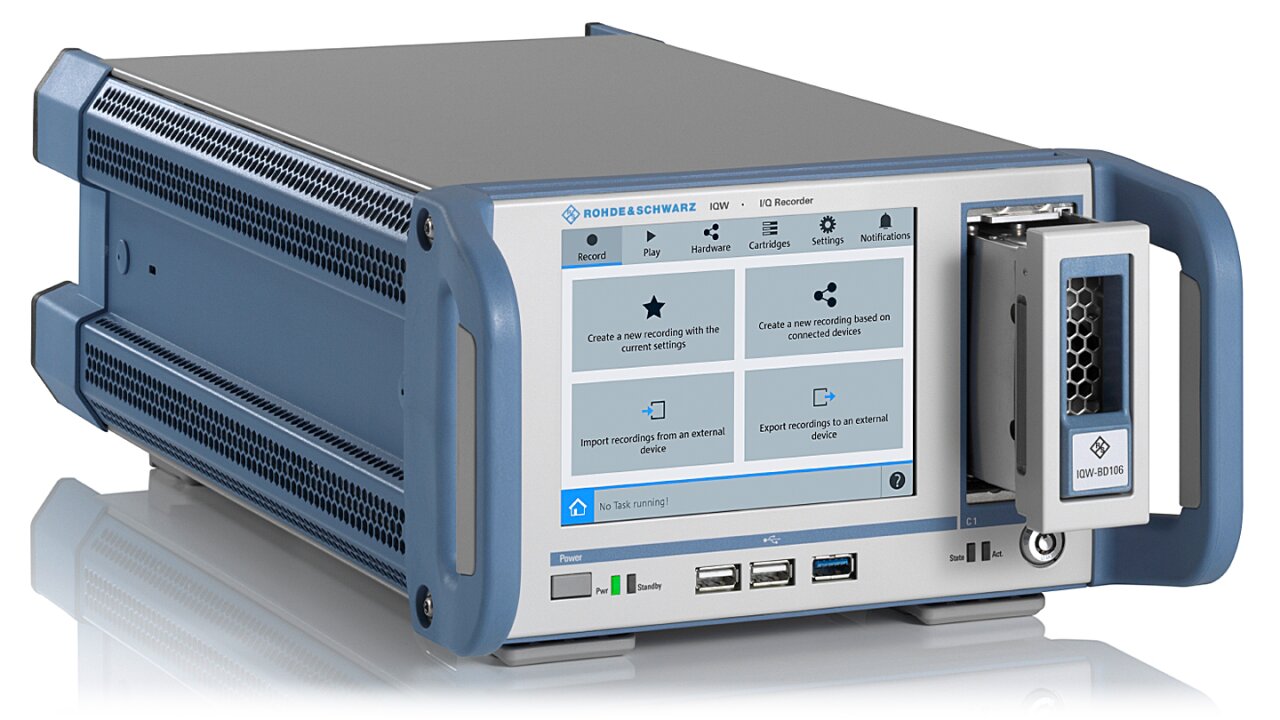

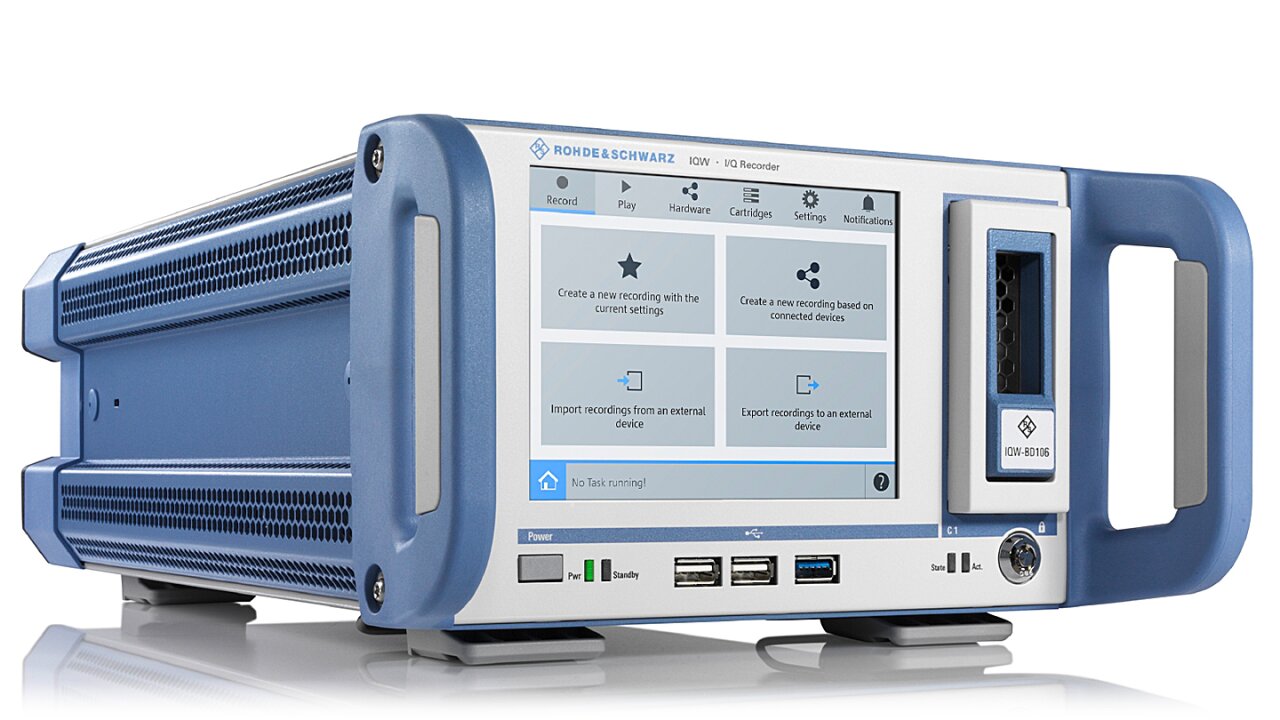

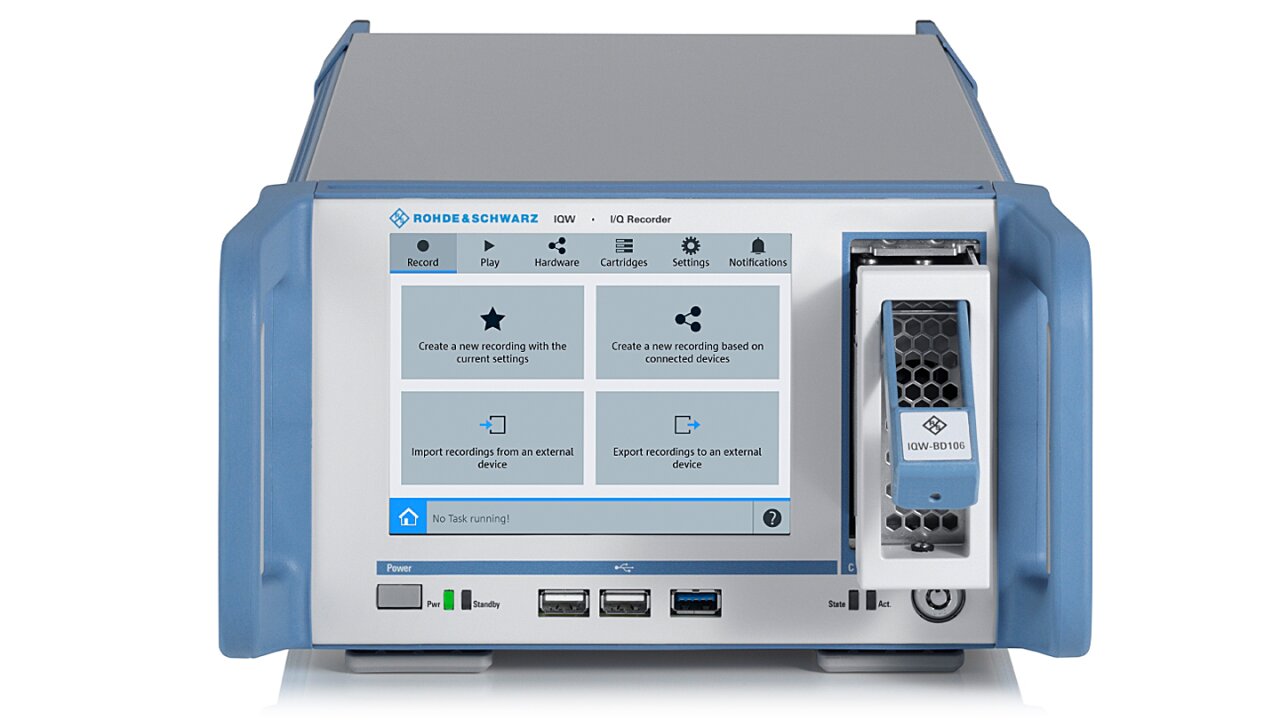

    R&S®IQW 宽带 I/Q 数据记录器是一款多功能仪器，可以快速、可靠地实时记录、存储并回放宽带 I/Q 数据流。
    官方公布的主要指标：射频带宽 when used with ｜ 1000MHz；输入通道 channel 0 12 bit, 1200 Msps ｜ 16 bit, ≤ 640 Msps；分辨率 16 bit for I and 16 bit for Q；Storage size used per I/Q sample ｜ 32 bit；Required disk size per minute, per Hz RF bandwidth approx. 300 byte 1。
    官方公布的产品型号：IQW、FSWT26、SMW200A、SMM100A、SMBV100B、SMCV100B、SGT100A。
    核心参数
    • 射频带宽：when used with ｜ 1000MHz
    • 输入通道：channel 0 12 bit, 1200 Msps ｜ 16 bit, ≤ 640 Msps
    • 分辨率：16 bit for I and 16 bit for Q
    • Storage size used：per I/Q sample ｜ 32 bit
    • Required disk size：per minute, per Hz RF bandwidth approx. 300 byte 1
    • per minute, at 512 MHz：≤ 155 Gbyte (nom.) 1, 2
    • R&S®FSW8,：1331.5003.08, DIG IQ:
    • R&S®FSW13,：1331.5003.13, basic option for ≤ 10MHz:
    产品型号
    • 官方型号：IQW、FSWT26、SMW200A、SMM100A、SMBV100B、SMCV100B、SGT100A
    资源下载
    详细指标请见本页「详细指标」标签页。
    罗德与施瓦茨 Rohde & Schwarz · onetest 仪器资源库





    罗德与施瓦茨 · Rohde & Schwarz
    IQW 宽带 I/Q 数据记录器 详细指标
    R&S®IQW 是罗德与施瓦茨的宽带 I/Q 数据记录器。官方目录位于「系统组件 / 数据记录器」。官方技术指标共 41 组、111 项，详见「详细指标」。
    以下为 R&S®IQW 的官方技术指标，共 41 个指标组、111 项。
    参数名以行业通用中文术语为主（其中 92 项保留官方规格书原文），数值与单位保留官方规格书原样。
    Record performance
    • 射频带宽：when used with R&S®FSW ｜ 1000MHz
    Play performance
    • 射频带宽：when used with ｜ 1000MHz

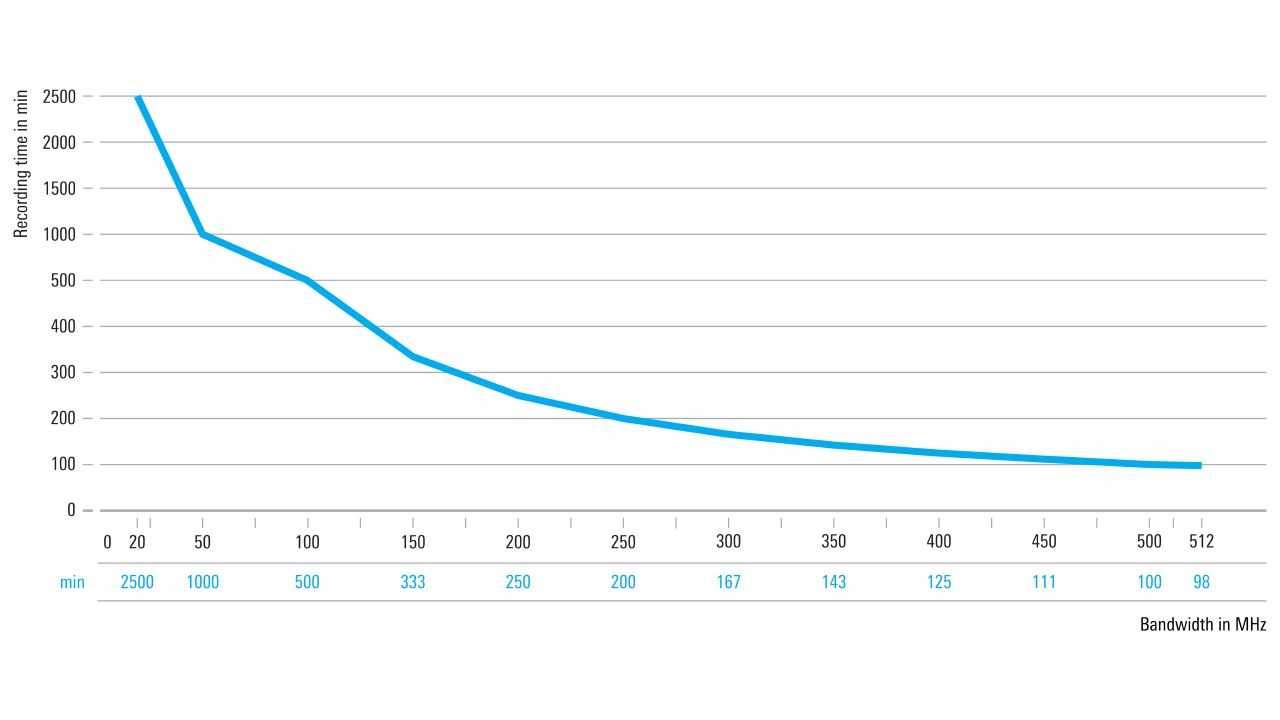

    I/Q sample storage
    • Storage size used：per I/Q sample ｜ 32 bit
    • Required disk size：per minute, per Hz RF bandwidth approx. 300 byte 1
    • per minute, at 512 MHz：≤ 155 Gbyte (nom.) 1, 2
    • Storage size used：per I/Q sample ｜ 24 bit
    • Required disk size：per minute, at > 512MHz ｜ 230.4 Gbyte (nom.) 1, 2 ,3

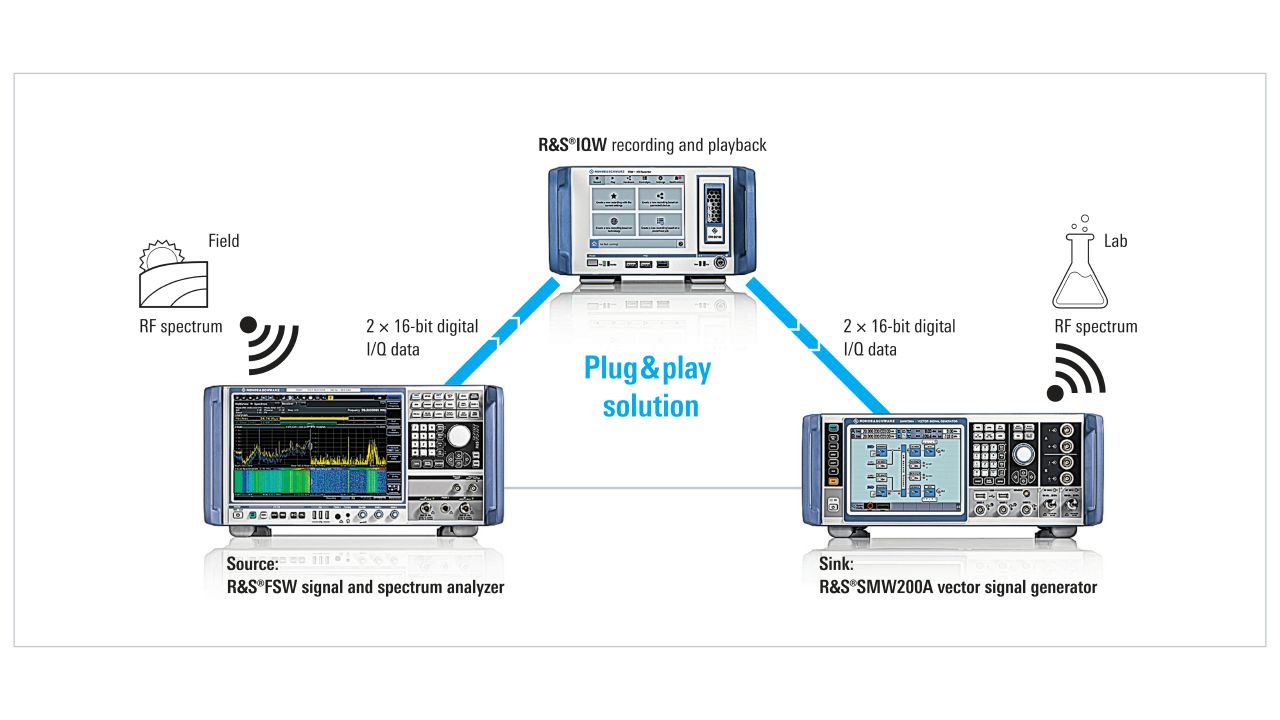

    I/Q data sources for record
    • R&S®FSW8,：1331.5003.08, DIG IQ:
    • R&S®FSW13,：1331.5003.13, basic option for ≤ 10MHz:
    • R&S®FSW26,：1331.5003.26, FSW-B17
    • R&S®FSW43,：1331.5003.43, bandwidth extensions:
    • R&S®FSW50,：1331.5003.50, ｜ ≤ 28MHz: R&S®FSW-B28
    • R&S®FSW67,：1331.5003.67, ｜ ≤ 40MHz: R&S®FSW-B40
    • R&S®FSW85,：1331.5003.85, ｜ ≤ 80MHz: R&S®FSW-B80
    • FSWT：1313.7008.26 ｜ ≤ 160MHz, any of:
    Some overhead because of housekeeping.
    • 1 Gbyte = 109 byte.
    I/Q data sinks for play
    • SMW200A：1412.0000.02 DIG IQ:
    R&S®SMW-B9 and R&S®SMW-B13XT
    • SMM100A：1440.8002.02 DIG IQ HS (50G):
    R&S®SMM-B9
    • SMBV100B：1423.1003.02 DIG IQ, ≤ 166MHz
    DIG IQ HS (50G), ≤ 500 MHz
    • SMCV100B：1432.7000.02 DIG IQ HS (40G), ≤ 300MHz
    • SGT100A：1419.4501.02 DIG IQ, ≤ 160MHz: R&S®SGT-K18
    Signal analysis software
    • R&S®VSE, basic edition：1345.1011.06 ｜ ≥ 1.70
    • R&S®VSE, enterprise edition：1345.1105.06 ｜ ≥ 1.70
    REF OUT
    • Connector type：REF OUT on rear panel BNC female
    • Output frequency：sine wave ｜ 10MHz
    • Frequency error：±5 × 10-6
    • Source impedance：50 Ω (nom.)
    REF IN
    • Connector type：REF IN on rear panel BNC female
    • Input frequency：10MHz
    • Frequency locking range：±5 × 10-6
    • Input level range：5 dBm to +10 dBm
    TRIG 1, TRIG 2
    • Connector type：TRIG1, TRIG 2 on rear panel BNC female
    • Trigger output level：LVTTL, 0 V至3.3 V
    • Trigger input level：LVTTL, 0 V至3.3 V
    GPS receiver performance
    • Sensitivity：cold start ｜ 148 dBm (nom.)
    • tracking：165 dBm (nom.)
    • Time-to-first-fix：cold start ｜ 29 s (nom.)
    • hot start：1 s (nom.)
    • Channels：72
    DIG IQ IN/OUT
    • 接口：direction input
    • connector：26-pin MDR connector
    • level：LVDS
    • Standard protocol：sample rate ｜ ≤ 100 Msample/s
    • 分辨率：16 bit for I and 16 bit for Q
    • general purpose signals：unused
    • Enhanced protocol：sample rate ｜ ≤ 200 Msample/s
    • 分辨率：16 bit for I and 16 bit for Q
    • general purpose signals：unused
    • Transfer modes：enable mode supported
    DIG IQ OUT
    • 接口：direction output
    • connector：26-pin MDR connector
    • level：LVDS
    • Standard protocol：sample rate ｜ ≤ 100 Msample/s
    • 分辨率：16 bit for I and 16 bit for Q
    • general purpose signals：unused
    • Enhanced protocol：sample rate ｜ ≤ 200 Msample/s
    • 分辨率：16 bit for I and 16 bit for Q
    • general purpose signals：unused
    • Transfer modes：enable mode supported
    DIG IQ HS A, DIG IQ HS B
    • 接口：direction full duplex
    • connector：QSFP+
    • level：LVDS
    • 带宽：40 Gbit/s至50 Gbit/s
    • 输入通道：channel 0 12 bit, 1200 Msps ｜ 16 bit, ≤ 640 Msps
    • Output channels：channel 0 12 bit, 1200 Msps ｜ 16 bit, ≤ 640 Msps
    LED backlighting
    • 1 × USB 3.0, type A connector

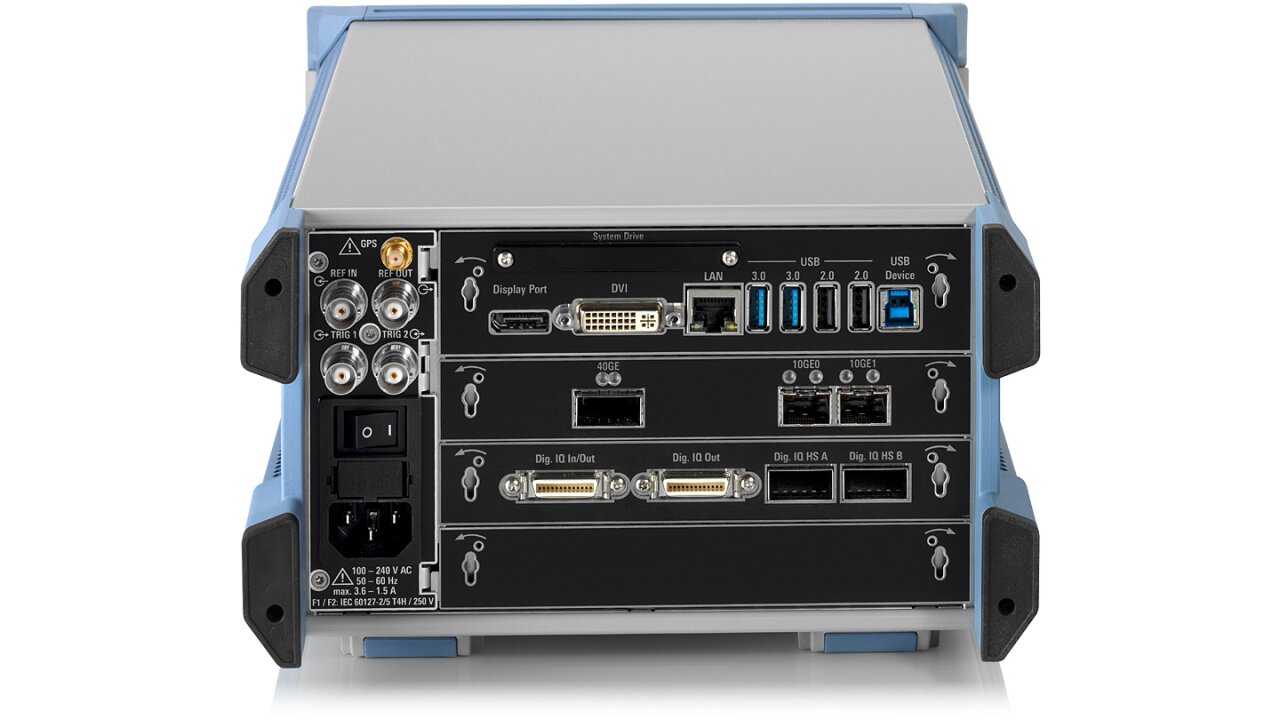

    Rear panel
    • DVI：for external monitor not activated
    • DisplayPort：for external monitor not activated
    • Ethernet：remote control ｜ 1 × Ethernet RJ-45, 10/100/1000 Mbit/s
    • USB：host 2 × USB 3.0, type A connector ｜ 2 × USB 2.0, type A connector
    • device：1 × USB 3.0, type B connector
    not activated
    • System drive：for boot media CFAST 1.0/2.0
    Rear panel
    • connector：SFP+
    • link speed：10 Gbit/s
    • connector：QSFP+
    • link speed：40 Gbit/s
    Environmental conditions
    • Temperature range：operating ｜ 0 °C to +40 °C
    • storage：20 °C to +70 °C
    • Damp heat：+25 °C/+40 °C, 85 % relative humidity,
    Mechanical resistance
    • 55 Hz至150Hz, 0.5 g const.,
    in line with EN 60068-2-6
    • random：10 Hz至300Hz, acceleration 1.9 g RMS, 300 Hz至500Hz,
    in line with EN 60068-2-64
    • Shock：40 g shock spectrum, in line with
    MIL-STD-810E, method 516.4, procedure I
    • AC power supply
    • Rated voltage：100 V至240 V AC (± 10 %)
    • Rated frequency：50 Hz至60Hz (± 5 %)
    • Rated current：1.5 A至3.6 A
    • Rated power：512MHz recording ｜ ≤ 150 W (meas.)
    Product conformity
    • EMC Directive 2014/30/EC：EN 61326-1 (industrial environment),
    EN 55032 (class A)
    • Low Voltage Directive 2014/35/EC：EN 61010-1
    • USA：UL 61010-1
    • Canada：CAN/CSA-C22.2 No. 61010-1
    Electronic and Information Technology
    • CSA - Canadian Standard Association：CCSAUS
    • the restriction of the use of certain：EN 50581
    electronic equipment
    • 尺寸：W × H × D ｜ 249.5 mm × 150 mm × 451 mm
    ½ 19", 3 HU
    • 重量：6.3 kg (13.9 lb)
    订购信息
    • Designation：Type Order No.
    Storage cartridge options
    • 15 Tbyte SSD memory,：IQW-BD115 ｜ 1525.8293.15
    for maximum RF bandwidth of 1000 MHz
    • 6.4 Tbyte SSD memory,：IQW-BD106 ｜ 1525.8293.06
    Firmware options
    • RF bandwidth upgrade from 100 MHz to 200 MHz,：IQW-K200 ｜ 1525.8429.02
    for R&S®IQW100
    • Export/import of I/Q data：IQW-K110 ｜ 1525.8370.02
    • Record of GPS coordinates：IQW-K112 ｜ 1525.8393.02
    Hardware option
    • LAN interface board,：IQW-B40G ｜ 1525.8264.02
    length: 3 m, 2 × QSFP+ connectors
    • 2 × SFP+ connectors
    • Optical cable for 10 Gbit/s Ethernet,：GX460-OCG ｜ 4094.8641.02
    • Transport case：IQW-CAS ｜ 3664.3534.02
    Service options
    • Extended warranty, one year：WE1 Please contact your local
    • Extended warranty, two years：WE2 Rohde & Schwarz sales office.
    • Extended warranty, three years：WE3
    • Extended warranty, four years：WE4
    also covered.
    • The Rohde：& Schwarz technology group is among the
    is headquartered in Munich, Germany and has an exten-
    • 70 countries.
    型号与选件
    • 官方型号：IQW、FSWT26、SMW200A、SMM100A、SMBV100B、SMCV100B、SGT100A
    指标整理自官方文件：IQW_dat-sw_en_5215-7951-22_v0700.pdf
