罗德与施瓦茨 · Rohde & Schwarz

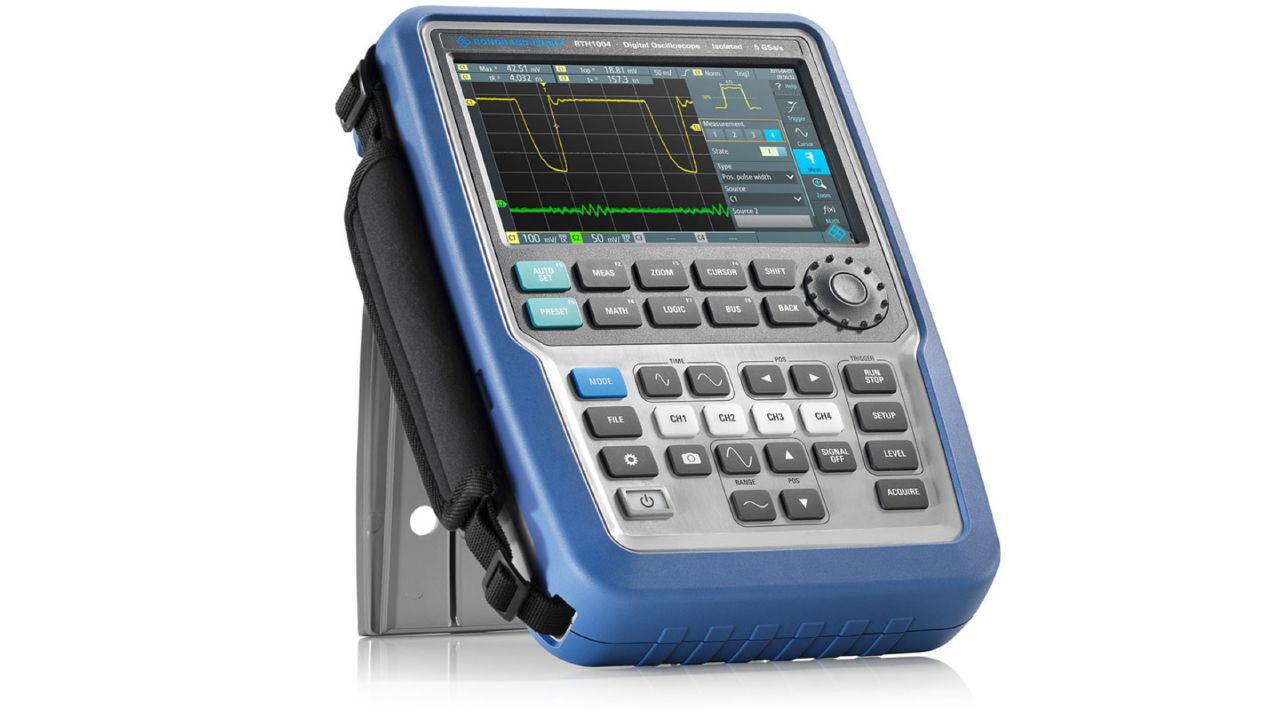

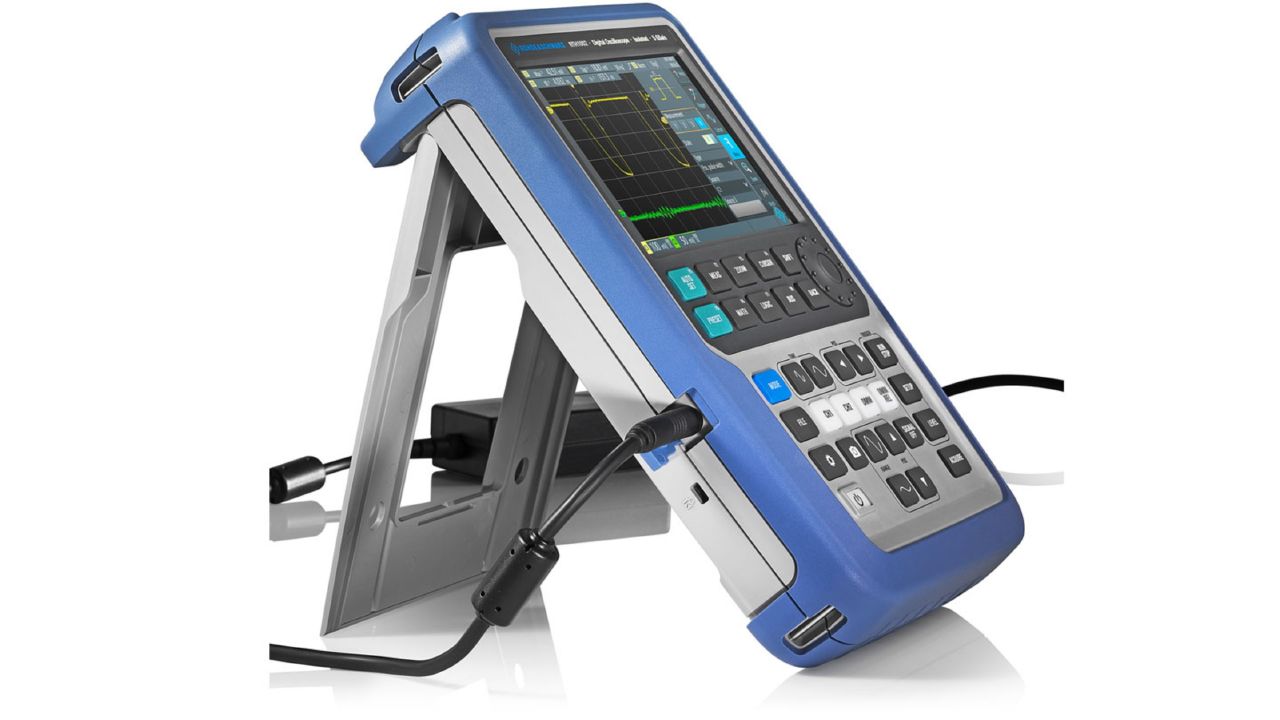

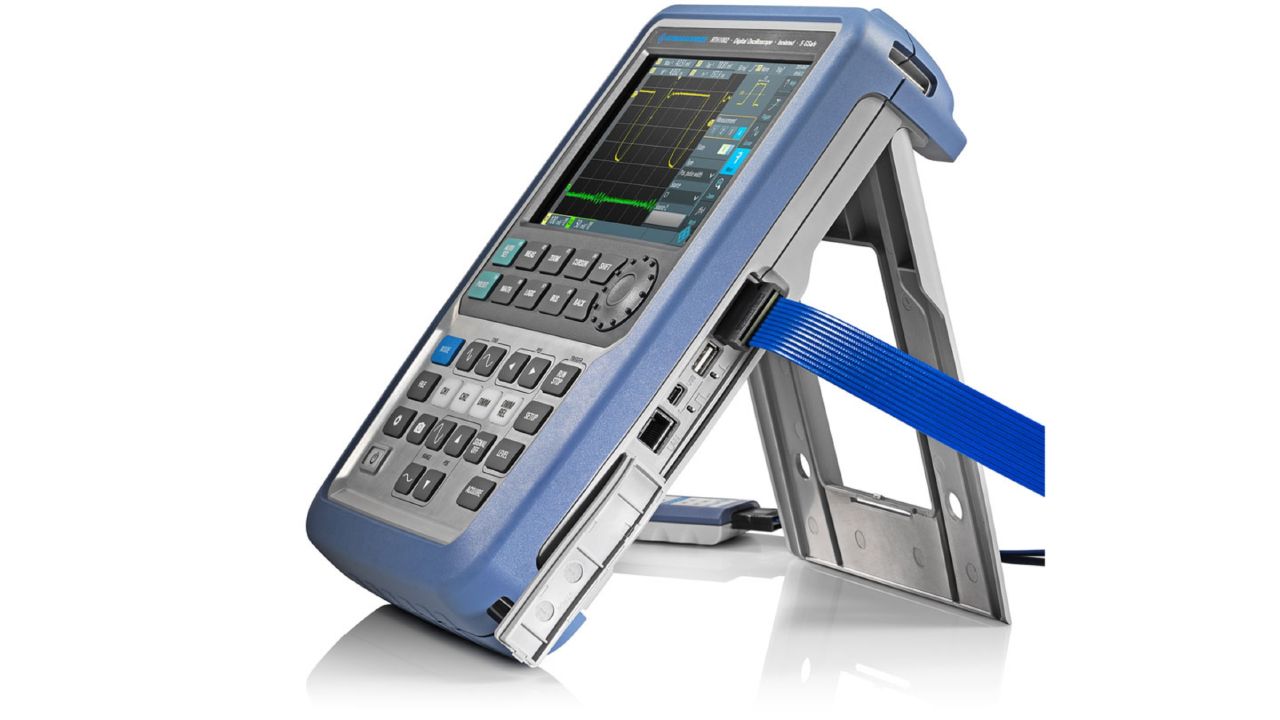

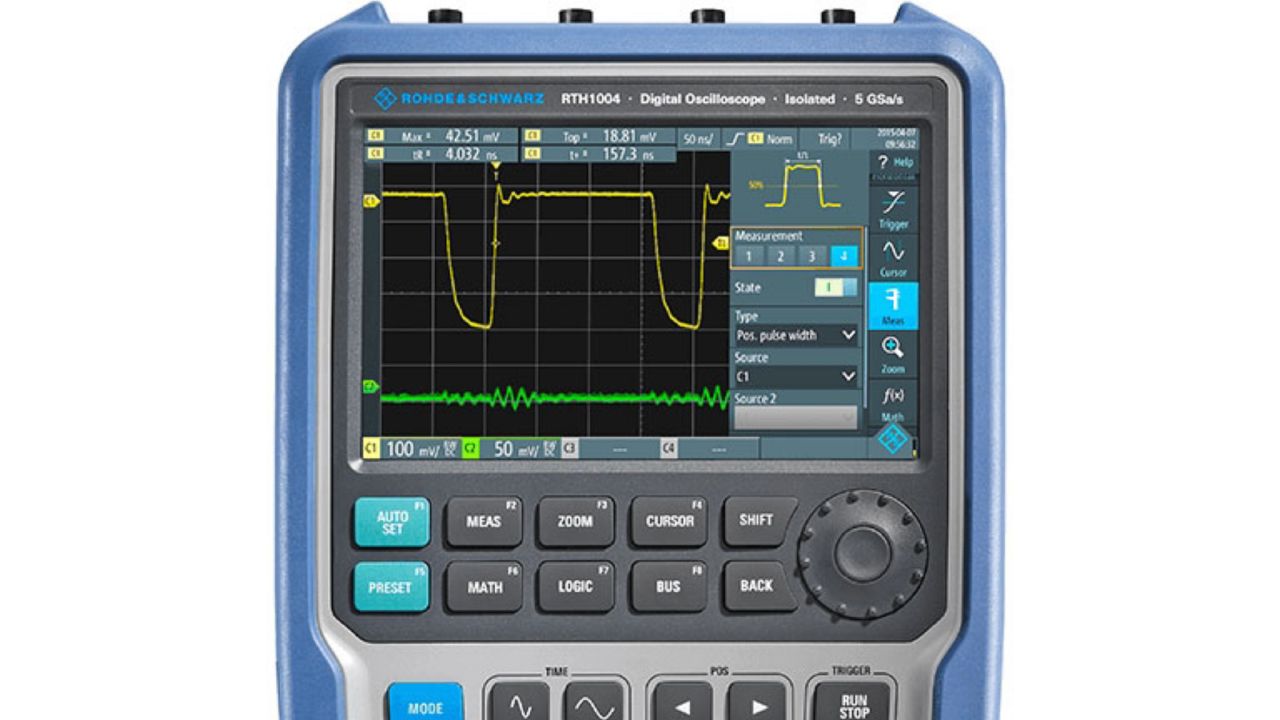

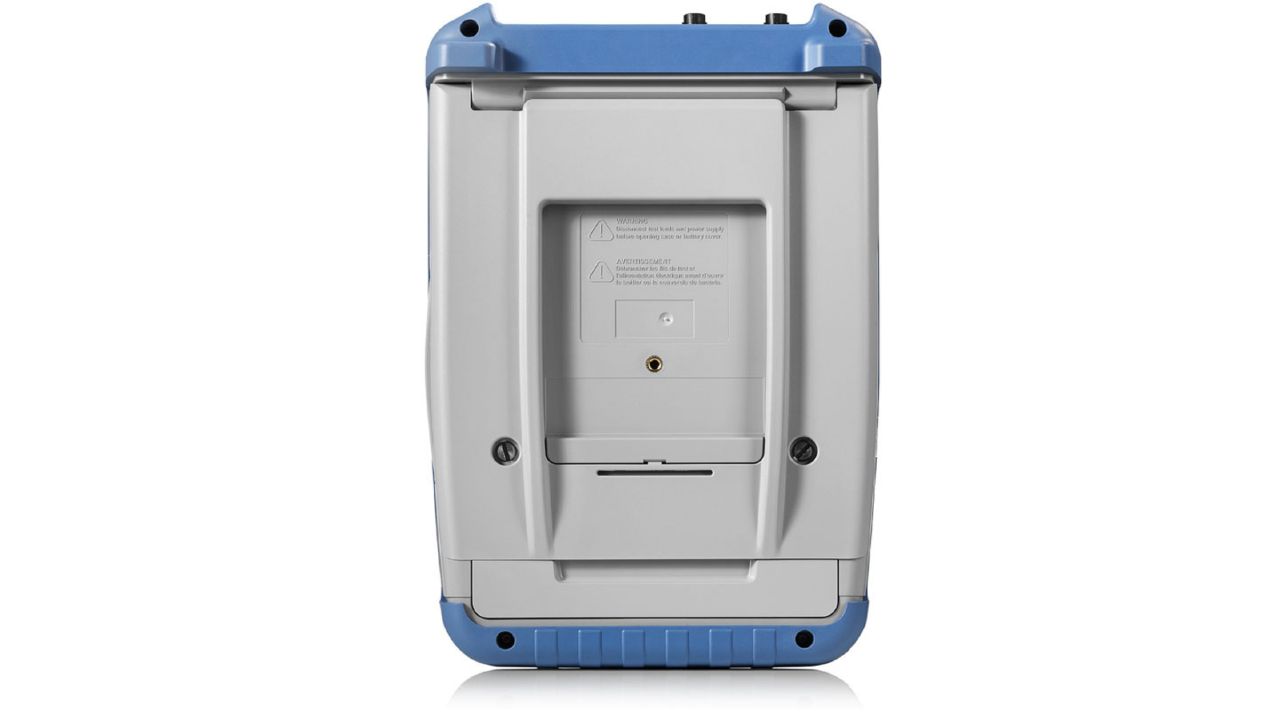

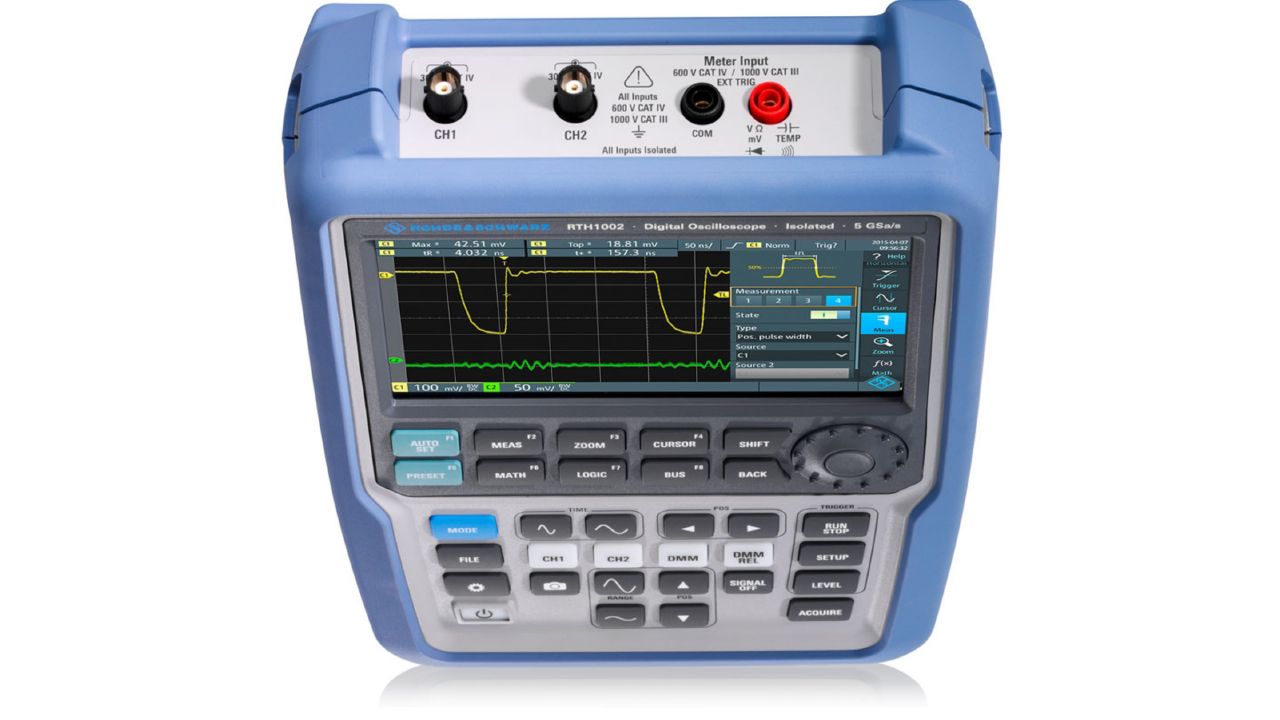

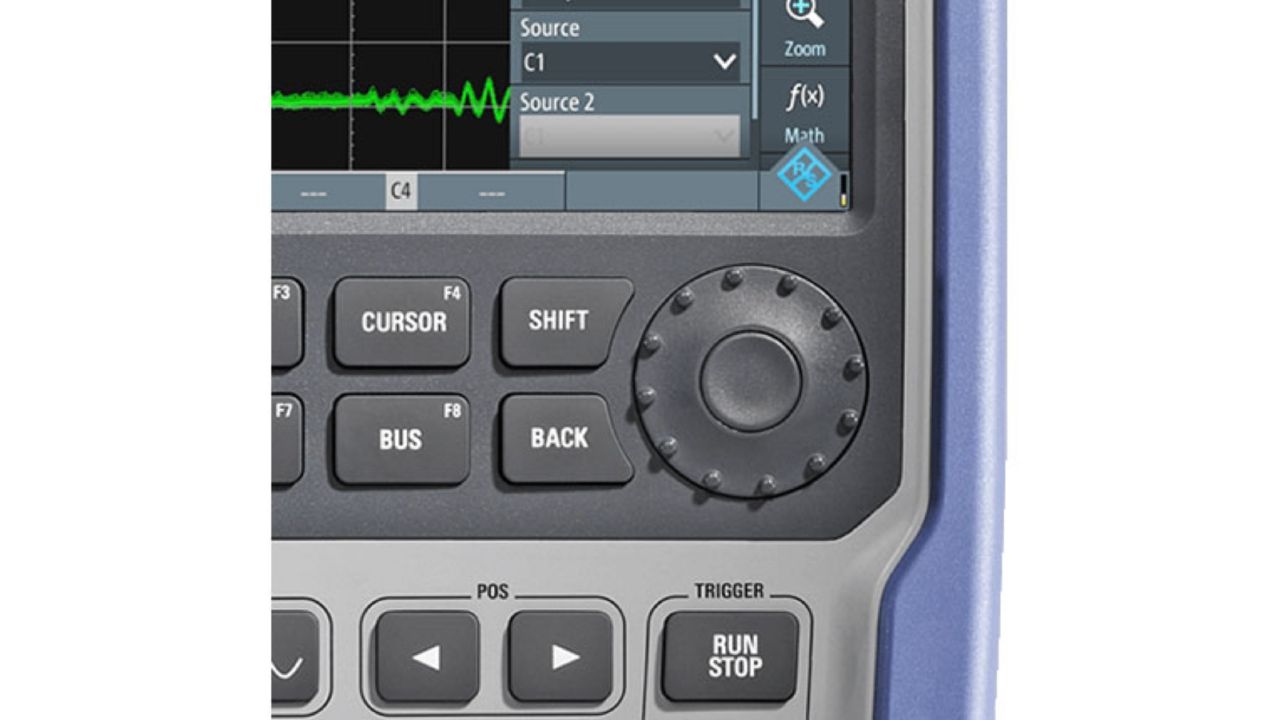

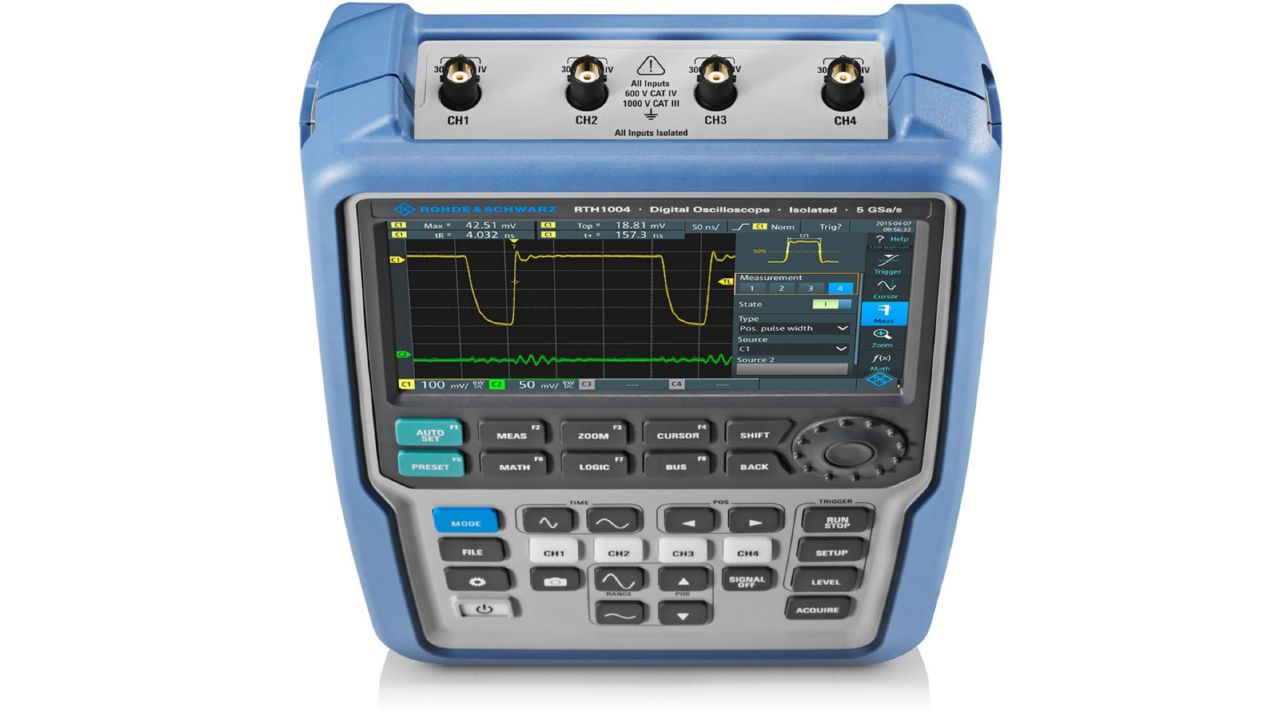

Scope Rider 手持式示波器
R&S®Scope Rider 是罗德与施瓦茨的手持式示波器。官方目录位于「示波器」。官方标称频率：1kHz ± 5 %。官方技术指标共 208 组、455 项，详见「详细指标」。
产品简介
R&S®Scope Rider 手持式示波器，实验室级性能兼具坚固便携式设计。性能卓越的示波器适用于实验室和外场测量。开始探索！
宣传单 | 版本 04.00功率电子测试与测量解决方案器件测试、 产品设计、 生产和一致性测试
除了需要应对使用WBG材料带来的新挑战之外， 设计工程师还需要进行各种测试来验证功率设备能否用作开关电源(SMPS)。 这些测试包括效率、 纹波、 启动和关闭行为、 电能质量、 浪涌电流、 输入谐波、 模拟实际场景 （例如电动车中的电池单元） 和稳定性等。
除此之外， 工程师还需要进行详细的电池建模和模拟， 这对于预测电池在实际应用时的性能和使用寿命非常重要。 这些模拟能够提供有用数据来优化电池设计和开发有效的电池管理系统(BMS)。
监测设备的功耗在整个开发过程中也有着重要作用。 这些信息有益于评估设备效率， 确保设备符合监管要求。
核心参数
• 频率范围：RTH1002、RTH1004 ｜ 10Hz up至66MHz
• 频率：1kHz ± 5 %
• 输入通道：RTH1002 ｜ 2 oscilloscope channels, 1 multimeter
• 分辨率：800 × 480 pixel (WVGA)
• 存储深度：2 Msample per logging channel
• 电压：11.25 V
• 电流：with current clamp or shunt
• 输入阻抗：1 MΩ ± 1 % || 12 pF ± 2 pF (meas.)
功能与特点
• 电磁干扰： 开关频率、 边沿斜率和电压变得更高， 加剧了过冲和振铃， 从而产生更大的频率谐波。 转换器设计中会由此出现更严
• 寄生效应： 无源器件的寄生特性在高频下会降低功率设备的性能， 需要正确识别这些寄生效应。
• 动态范围： 功率电子设备的电流和电压量程较大， 难以准确测量。
• 量化损耗： 快速斜率变化给估计晶体管的开关损耗带来了挑战。 寄生 效应、 传播延迟和测试与测量设备的带宽等因素都会影响
• 基本精度达到0.05%
• 频率范围为4 Hz至10 MHz
• 直流偏置范围高达10 V/200 mA （内部） 或40 V （外部）
• 多种测试夹具， 可根据器件要求进行选择 R&S®LCX200 LCR表 罗德与施瓦茨使用苏黎世仪器的MFIA阻抗分析仪完善了自己
• 输入 （电能质量）
• 输出 （纹波）
产品型号

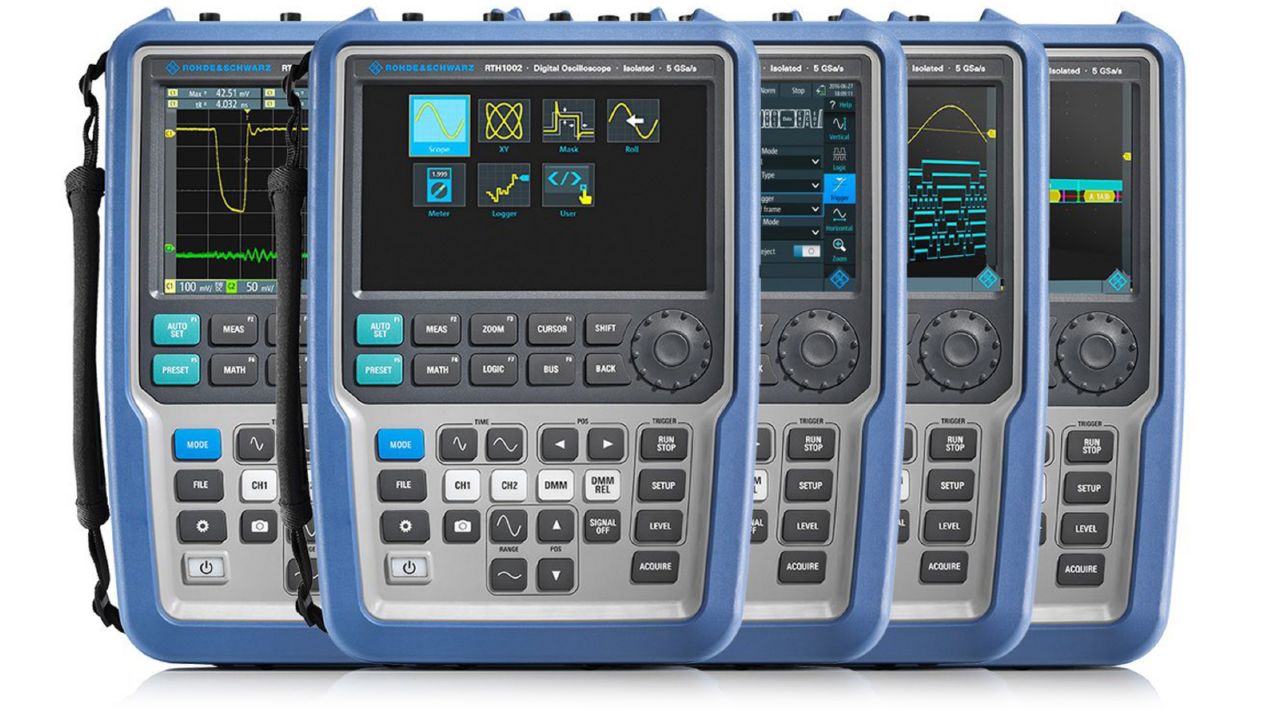

• 官方型号：Scope Rider、RTH1004、RTH1002
资源下载
详细指标请见 Scope Rider 详细指标页。
罗德与施瓦茨 Rohde & Schwarz · onetest 仪器资源库
以下为 R&S®Scope Rider 的官方技术指标，共 208 个指标组、455 项。
参数名以行业通用中文术语为主（其中 407 项保留官方规格书原文），数值与单位保留官方规格书原样。
垂直系统
• 输入通道：RTH1002 ｜ 2 oscilloscope channels, 1 multimeter
• RTH：4 oscilloscope channels
• 输入阻抗：1 MΩ ± 1 % || 12 pF ± 2 pF (meas.)
• Analog bandwidth (-3 dB)：RTH1002、RTH1004 ｜ ≥ 60MHz
• R&S®RTH1002 with -B221 option and：≥ 100MHz
R&S®RTH1004 with -B241 option
• R&S®RTH1002 with -B222 option and：≥ 200MHz
R&S®RTH1004 with -B242 option
• R&S®RTH1002 with -B223 option and：≥ 350MHz
R&S®RTH1004 with -B243 option
• R&S®RTH1002 with -B224 option and：≥ 500MHz
R&S®RTH1004 with -B244 option
• voltage rating versus frequency,：see figure “Input rating: Maximum signal voltage at
• oscilloscope input”：on page 14.
• Lower frequency limit (-3 dB) at：< 8Hz (meas.)
• AC coupling
• Bandwidth limits：1/2/5/10/20/50/100/200/500kHz, 1/2/5/10/20/50MHz
• only with R&S®RTH-B222, -B242, -B223,：100MHz
-B243, -B224, -B244 options
• only with R&S®RTH-B223, -B243, -B224,：200MHz
-B244 options
• Rise time (calculated)：RTH1002、RTH1004 ｜ < 5.8 ns
• R&S®RTH1002 with：B221 option and ｜ < 3.5 ns
• R&S®RTH1004 with：B241 option
• R&S®RTH1002 with：B222 option and ｜ < 1.75 ns
• R&S®RTH1004 with：B242 option
• R&S®RTH1002 with：B223 option and ｜ < 1 ns 2
• R&S®RTH1004 with：B243 option
• R&S®RTH1002 with：B224 option and ｜ < 700 ps 2
• R&S®RTH1004 with：B244 option
• ADC resolution：10 bit
decimation
• input sensitivity > 5 mV/div：±1.5 % of reading
• input sensitivity > 2 mV/div to 5 mV/div：±2 % of reading
• input sensitivity 2 mV/div：±2.5 % of reading
• 输入耦合：DC, AC
• Maximum input voltage：at BNC inputs CAT IV 300 V (RMS), 424 V (peak),
input” on page 14)
• with R&S®RT-ZI10 or R&S®RT-ZI11 probe：CAT IV 600 V, CAT III 1000 V,
derating in line with probe specification
• Position range：±4 div
• Invert：RTH1004 CH1, CH2, CH3, CH4
• RTH：CH1, CH2
• Offset range：input sensitivity ≥ 40 V/div 0 ≥ 1 V/div to ≤ 20 V/div ±200 V ≤ 500 mV/div ±4 V
• ≥ 200MHz (meas.) for input sensitivities ≥ 20 V/div.
• < 1.75 ns (calculated) for input sensitivities ≥ 20 V/div.
• 0.1 div × input sensitivity + 1.5 mV )
input frequency < analog bandwidth
• Common mode rejection (CMRR)：DC and AC ≤ 100kHz ｜ > 100 dB (meas.)
水平系统
• Channel deskew：±100 ns
• Reference position：10 %, 50 % or 90 % of measurement
at most 100 000 s
• min.：right edge of measurement display area
• Modes：normal, roll
• Timebase accuracy：±10 ppm
采集系统
• 2 active channels with 2.5 Gsample/s
• 4 active channels with 1.25 Gsample/s
• RTH：1 active channel with 5 Gsample/s 2 active channels with 2.5 Gsample/s
acquisition mode)
• 125 ksample for each channel (high
acquisition mode)
• 62.5 ksample for each channel (high
average acquisition modes)
• 62.5 ksample for each channel (high
average acquisition modes)
• high resolution：average value of samples in decimation
interval
• peak detect：largest and smallest sample in decimation
interval
• envelope：envelope of acquired waveforms;
peak-detect is used.
• average：average of acquired waveforms;
waveforms can be power of 2 from 2 to
• Real-time waveform acquisition rate：max. ｜ 50 000 waveforms/s
(see also R&S®RTH-B1 mixed signal option)
• Trigger level：range ｜ ±4 div from center of screen
• Trigger modes：auto, normal, single
• Trigger sources：RTH1004 CH1, CH2, CH3, CH4
• RTH：CH1, CH2
• Hold-off range：time ｜ 8 ns至10 s, fixed and random
• events：1至1 000 000 000 events
than specified width
• glitch width：800 ps至5000 s
inside or outside the interval
• pulse width：800 ps至5000 s
(SDTV and HDTV require R&S®RTH-K19 option)
• trigger events：all fields, odd fields, even fields, all lines,
line number
• pattern time：800 ps至5000 s
(requires R&S®RTH-K19 option)
• runt pulse width：800 ps至5000 s
• toggle time：800 ps至5000 s
(requires R&S®RTH-K19 option)
• window time：800 ps至5000 s
or either (requires R&S®RTH-K19 option)
• max. data rate：< 250 Mbps
(requires R&S®RTH-K19 option)
• timeout：800 ps至5000 s
(requires R&S®RTH-K19 option)
• interval time：800 ps至5000 s
sources
• RTH：CH1, CH2, CH3, CH4, math
• RTH：CH1, CH2, math
• time based measurements：period, frequency, rise time, fall time,
amplitude, area, overshoot, preshoot,
• AC, DC, AC+DC
• count based measurements：count positive pulses, count negative
edges
• power based measurements：active power, apparent power, reactive
waveforms
• vertical：2 cursors showing time, time difference
and inverse time difference (frequency)
• horizontal：2 cursors showing voltage and voltage
difference
• tracking：vertical cursor additionally showing
waveform
• measure：defines gate for automatic measurements
模板测试
• Sources：RTH1004 CH1, CH2, CH3, CH4, math
• RTH：CH1, CH2, math
• Mask definition：tolerance tube based on analog input
waveform or math waveform
• Number of simultaneous mask tests：up至5
• Actions on violation：none, beep, stop
• History behavior：requires R&S®RTH-K15 option store all
Waveform maths
• Number of math waveforms：1
• Functions：addition, subtraction, multiplication,
square, absolute value, inverse
• Sources：RTH1004 CH1, CH2, CH3, CH4
• RTH：CH1, CH2
FFT
• Sources：RTH1004 CH1, CH2, CH3, CH4
• RTH：CH1, CH2
• FFT sizes：64 ksample or 8 ksample
• Sampling frequency：equal to sampling rate of current
horizontal scale for FFT size of
• 64 ksample;
horizontal scale for FFT size of 8 ksample
• Window types：rectangular, flat-top, Hamming, Hann,
Blackman
• Channel bandwidth：same as bandwidth limits in vertical
additionally accessible over FFT menu
• X-axis scaling：linear or logarithmic
Display characteristics
• Diagram types：Yt, XY, zoom, FFT
• XY mode：parallel display of XY diagram, Xt and Yt
• Interpolation：sin(x)/x
• Persistence：50 ms至10 s; infinite
• Reference signals：up至1 reference signal
Protocol and logic
• Bus trigger and decode：number of bus signals ｜ 1
bus types
• R&S®RTH-K1 option：SPI, I2C
• R&S®RTH-K2 option：UART
• R&S®RTH-K3 option：CAN, LIN
• R&S®RTH-K9 option：CAN-FD
• R&S®RTH-K10 option：SENT
• display types：decoded bus, logical signal, event table
• data format of decoded bus：hex, decimal, binary
results
• Number of simultaneous logging channels：4
• Sources：RTH1004
• oscilloscope mode：up至4 waveform measurements
R&S®RTH1002
• oscilloscope mode：up至4 waveform measurements
• multimeter mode：multimeter measurement
• Measurement speed：1/2/5 measurements/s
• 存储深度：2 Msample per logging channel
• Slot memory：internal memory for up至10 sets of data
Digital voltmeter (DVM)
• Sources：RTH1004 CH1, CH2, CH3, CH4
• Measurements：voltage ｜ DC, AC, AC+DC
with indication of max., min. and average
• Number of active measurements：4
• Maximum resolution：999 counts, 3 digits
Digital multimeter (DMM)
• Sources：RTH1002 multimeter, 4 mm banana inputs, fully
ground
• Measurements：voltage ｜ DC, AC, AC+DC
• 电流：with current clamp or shunt
diode test
• 温度：resistance measurement with PT100 or
capacitance
• Number of active measurements：1
• Maximum resolution：10000 counts, 4 digits
• 输入阻抗：1 V, 10 V ｜ 11.11 MΩ (nom.)
• (voltage DC, AC, AC+DC)：100 V 1000 V ｜ 10.10 MΩ (nom.) 10.01 MΩ (nom.)
• Input capacitance：< 100 pF
• Normal mode rejection ratio (NMRR)：50Hz/60Hz ± 0.1 % ｜ > 60 dB (meas.)
• Maximum input voltage：CAT III 1000 V (RMS), 1414 V (peak),
stabilization
• DC accuracy：1 V ±(0.05 % + 0.05 % of range) 10 V, 100 V ±(0.05 % + 0.03 % of range) 1000 V ±(0.08 % + 0.03 % of range)
• AC accuracy (AC coupling)：1 V, 10 V, 100 V 20 Hz至20kHz ±(0.2 % + 0.05 % of range) 20 kHz至100kHz ±(0.5 % + 0.05 % of range) 1000 V 20 Hz至10kHz ±(0.2 % + 0.05 % of range)
• Resistance ranges：10 % overrange 1.0000 MΩ, 10.000 MΩ, 100.00 MΩ ｜ 1.0000 kΩ, 10.000 kΩ, 100.00 kΩ,
• Resistance accuracy：1 kΩ, 10 kΩ, 100 kΩ, 1 MΩ ±(0.08 % + 0.03 % of range) 10 MΩ ±(0.2 % + 0.05 % of range) 100 MΩ ±(1.5 % + 0.1 % of range)
• Resistance test currents：1 kΩ 10 kΩ 100 kΩ 1 MΩ 10 MΩ 100 MΩ ｜ 1.004 mA (nom.) 101.3 µA (nom.) 10.13 µA (nom.) 1.003 µA (nom.) 100.3 nA (nom.) 100.3 nA || 11.11 MΩ (nom.)
• Continuity range：test current 1.004 mA (nom.), ｜ 1.0000 kΩ
• continuous beep when resistance < 10：Ω
• Continuity accuracy：±(0.1 % + 0.5 Ω)
• Diode test ranges：test current 1.004 mA (nom.) ｜ 3.000 V
以上为前 144 项指标；完整指标（共 455 项）见官方规格书（本页底部「资源下载」）。
