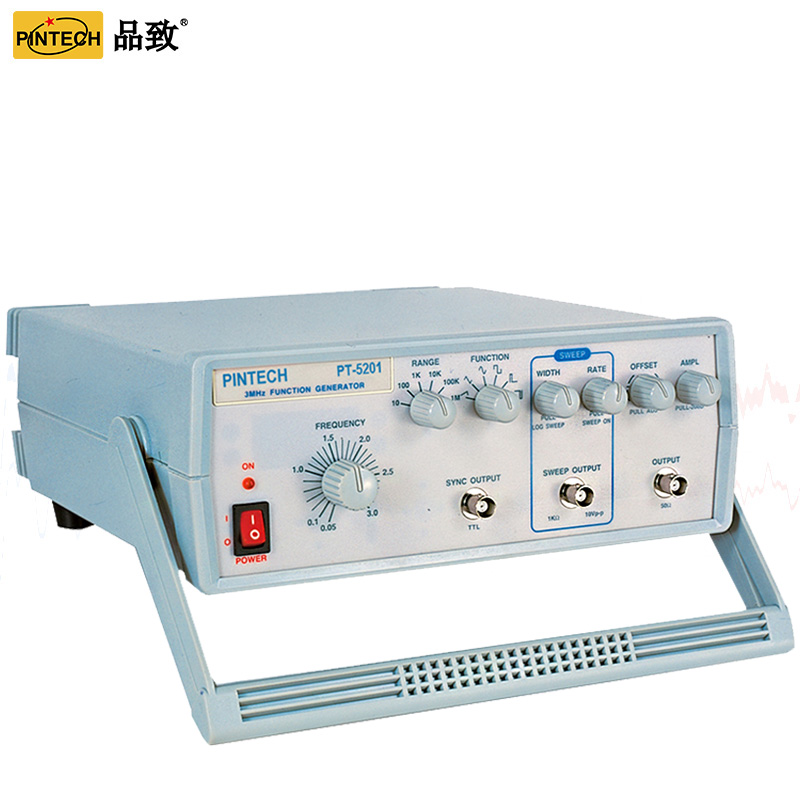

5201 简略说明： 刻度上直接标示6种波形，更方便使用。 频率产生从0.5Hz~3MHz。 线性及对数扫描功能。 最大20Vpp输出(无载)。 超特价机种，物超所值
同厂商产品
该型号官方中文站未提供独立中文产品手册，本节内容依据官方产品页与官方规格书整理。
SMB100A 0.1Hz至1MHz微波信号发生器|罗德与施瓦茨 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
罗德与施瓦茨 · Rohde & Schwarz

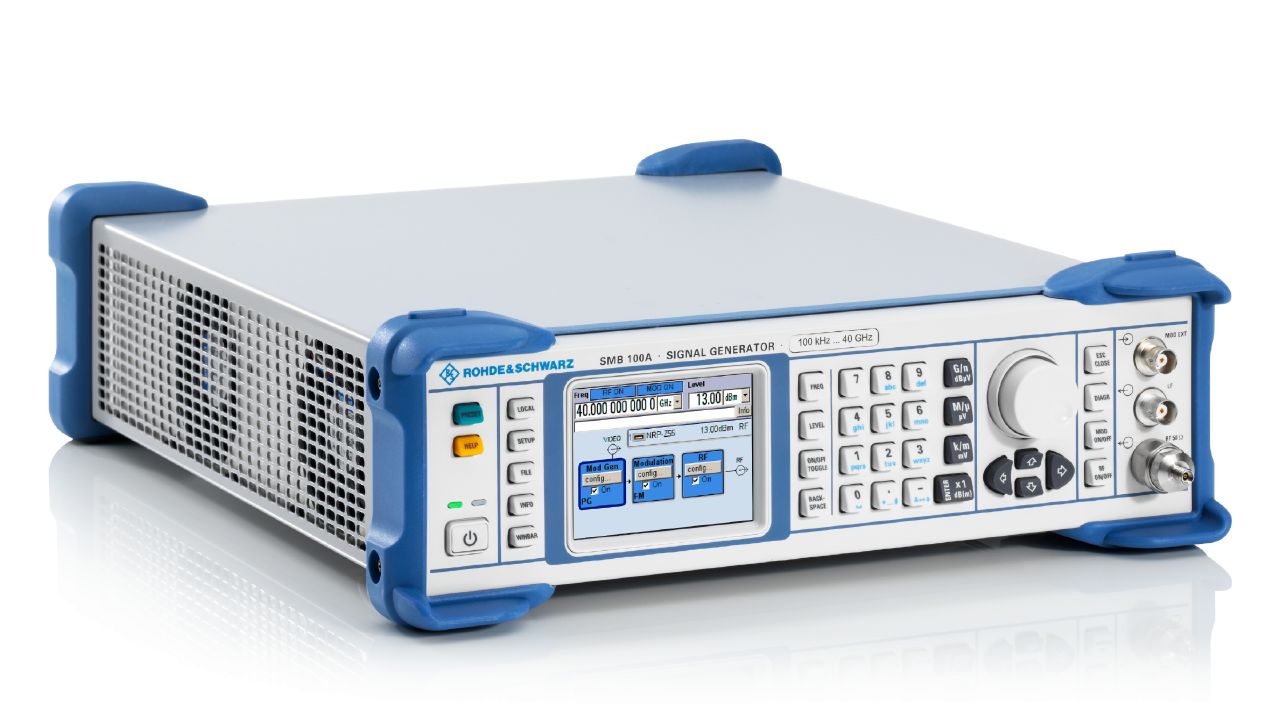

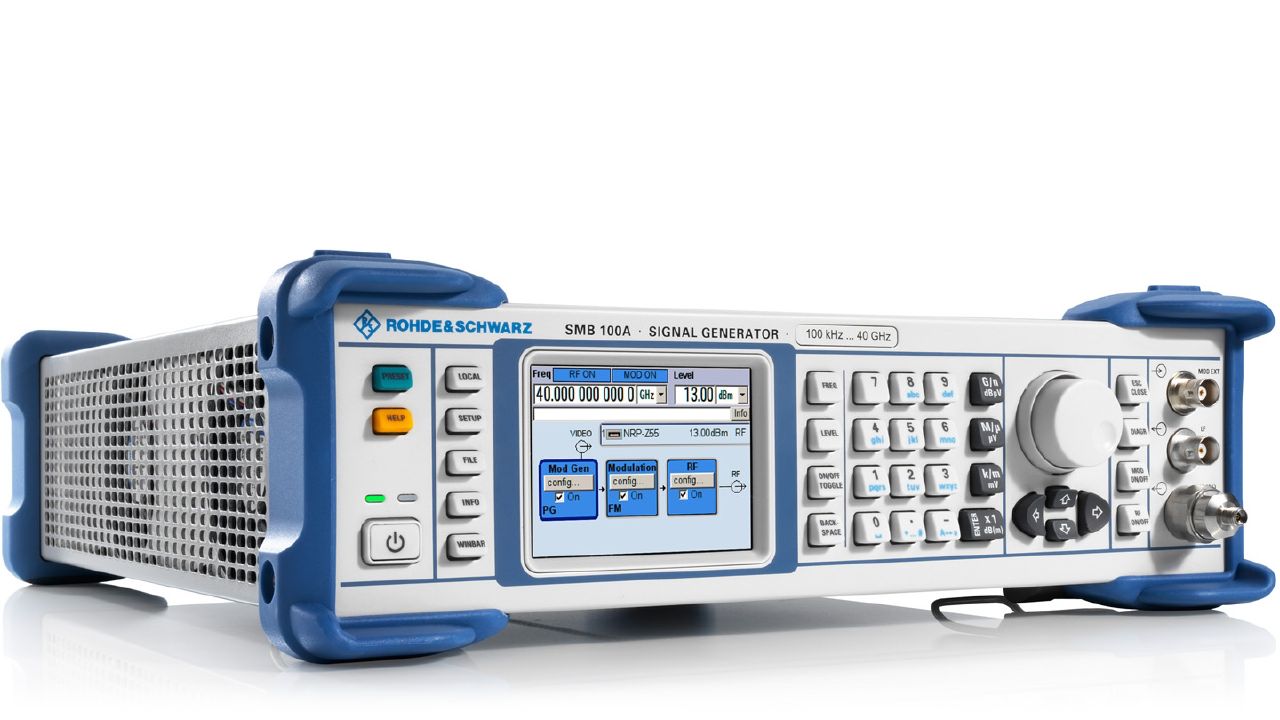

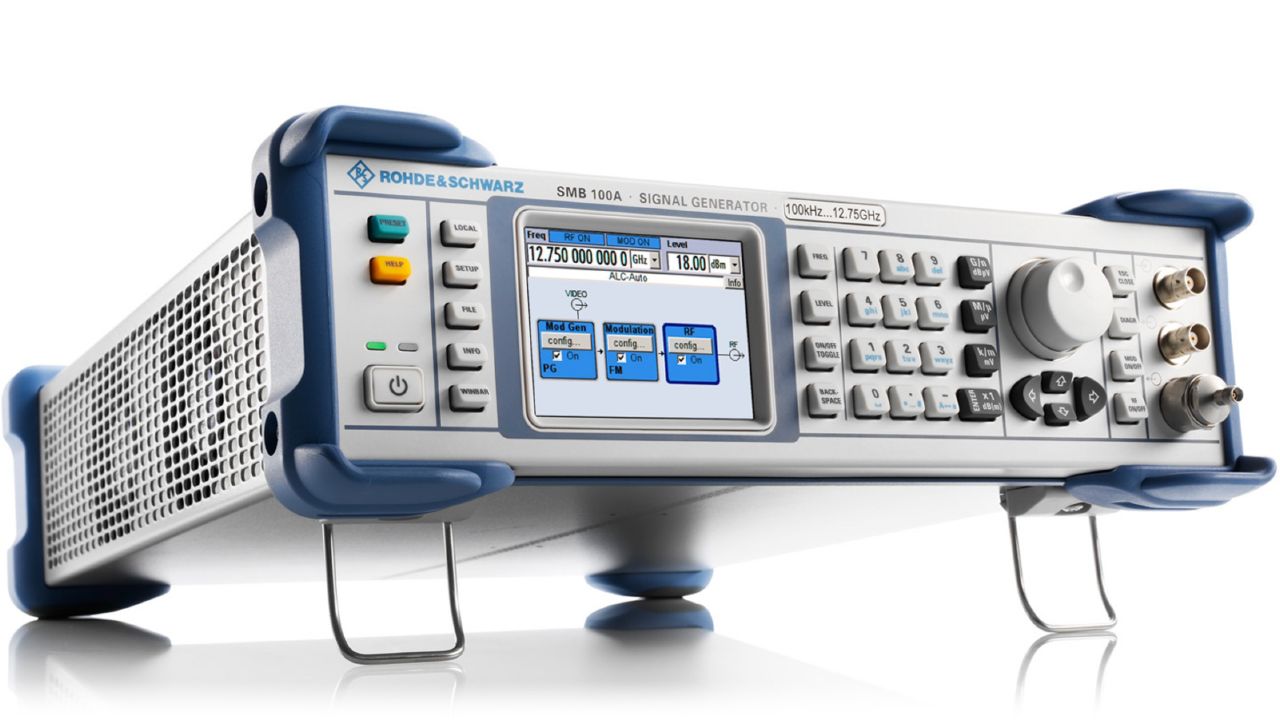

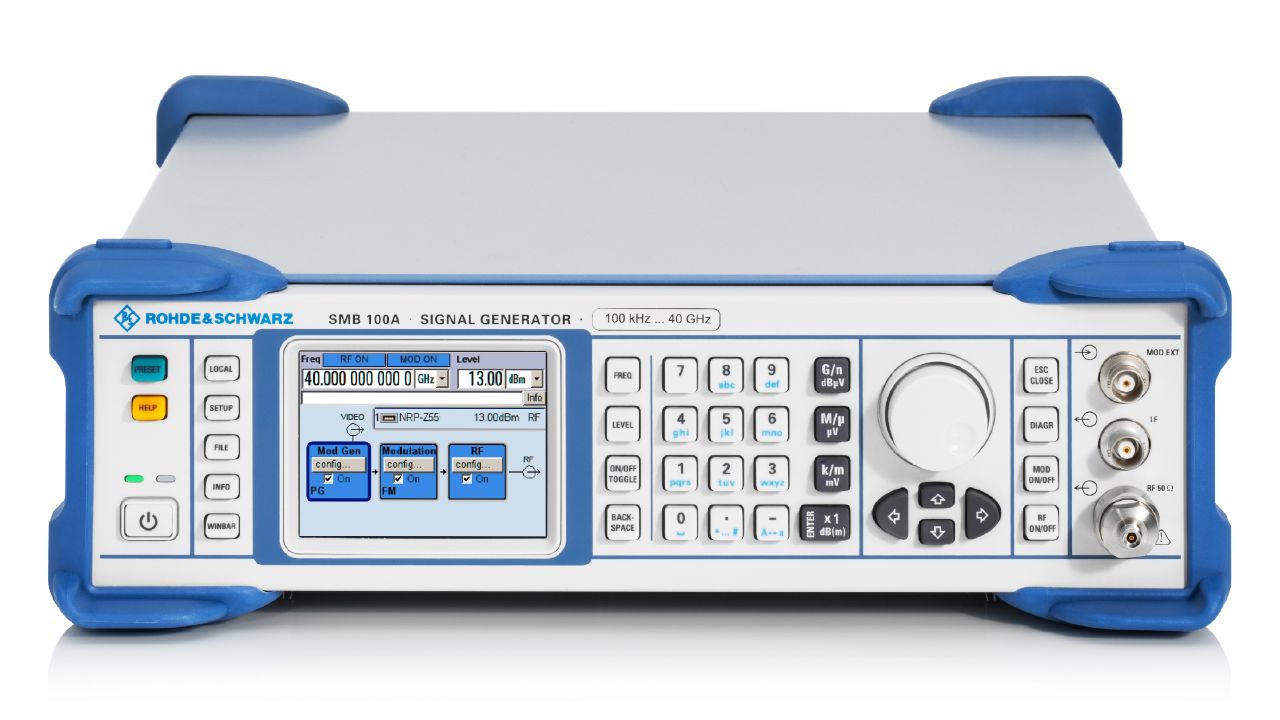

SMB100A 微波信号发生器
R&S®SMB100A 是罗德与施瓦茨的微波信号发生器。官方目录位于「信号发生器 / 模拟信号发生器」。官方技术指标共 106 组、331 项，详见「详细指标」。
产品简介
紧凑型多功能 R&S®SMB100A 微波信号发生器的频率最高为 40 GHz，具有优异的频谱纯度和高输出功率。
官方公布的主要指标：频率范围 sine wave ｜ 0.1 Hz至1MHz；分辨率 < 0.02 % of set deviation, min. N × 0.1Hz；输出电平 +7 dBm to +13 dBm, +10 dBm (typ.)；输入阻抗 50 Ω (nom.)；100 kHz to 100 kHz至20GHz 12.75GHz 31.8GHz ｜ 100kHz to ｜ 100 kHz至40GHz。
官方公布的产品型号：SMB100A、SMB-B120、SMB-B120L、SMB-B131、SMB-B112、SMB-B112L、SMB-B140/R、SMB-B120L/R。
核心参数
• 频率范围：sine wave ｜ 0.1 Hz至1MHz
• 分辨率：< 0.02 % of set deviation, min. N × 0.1Hz
• 输出电平：+7 dBm to +13 dBm, +10 dBm (typ.)
• 输入阻抗：50 Ω (nom.)
• 100 kHz to：100 kHz至20GHz 12.75GHz 31.8GHz ｜ 100kHz to ｜ 100 kHz至40GHz
• With electronic step attenuator：SMB-B112
• Without step attenuator：SMB-B112L SMB-B120L SMB-B140L
• High power：standard SMB-B31
产品型号
• 官方型号：SMB100A、SMB-B120、SMB-B120L、SMB-B131、SMB-B112、SMB-B112L、SMB-B140/R、SMB-B120L/R、SMB-B140N、SMB-B140L、SMB-B120L/-B140L、SMB-B140/-B140N、SMB-B112L/-B30、SMB-B112/-B112L
资源下载
详细指标请见 SMB100A 详细指标页。
罗德与施瓦茨 Rohde & Schwarz · onetest 仪器资源库
以下为 R&S®SMB100A 的官方技术指标，共 106 个指标组、331 项。
参数名以行业通用中文术语为主（其中 312 项保留官方规格书原文），数值与单位保留官方规格书原样。
Phased-out articles and replacements
• • The R&S®SMB100A-B101/-B103/-B104/-B106/-B5 are phased out from July 1, 2019.
• • The successor unit is the R&S®SMB100B (-B101/-B103/-B104/-B106/-B5).
Hardware and software option concept
• 100 kHz to：100 kHz至20GHz 12.75GHz 31.8GHz ｜ 100kHz to ｜ 100 kHz至40GHz
• With electronic step attenuator：SMB-B112
R&S®SMB-B140N
• Without step attenuator：SMB-B112L SMB-B120L SMB-B140L
• High power：standard SMB-B31
• Low harmonic filter：SMB-B25
• OCXO reference oscillator：SMB-B1
• OCXO reference oscillator,：SMB-B1H
high performance
• Reverse power protection：SMB-B30
• Pulse modulator：SMB-K21
• Pulse generator：SMB-K23
• Pulse train：SMB-K27
频率
• Frequency ranges：SMB-B112、SMB-B112L ｜ 100 kHz至12.75GHz
• SMB-B120、SMB-B120L：100 kHz至20GHz
• SMB-B：100 kHz至31.8GHz
• R&S®SMB-B140, R&S®SMB-B140L,：100 kHz至40GHz
R&S®SMB-B140N
• Resolution of setting：0.001Hz
• Resolution of synthesis：f = 1GHz ｜ 0.44 μHz (nom.)
• Setting time：to within < 1 × 10-7 for f > 200MHz or < 20Hz for f ≤ 200MHz;
after IEC/IEEE bus delimiter
• ALC state on：< 3.5 ms
• ALC state S&H, f ≤ 20 GHz：< 7 ms
• ALC state S&H, f > 20 GHz：< 10 ms
• after trigger pulse in list mode：< 1 ms
• Resolution of phase offset：setting ｜ 0.1°
Frequency sweep
• Operating mode：digital sweep in discrete steps
• Trigger mode：free run automatic
• full sweep：single
• execute one step：step
• external trigger only：start/stop
• Trigger source：keyboard, external trigger, remote control
• Trigger slope：positive, negative
• Sweep range：full frequency range
• Sweep shape：triangle, sawtooth
• Step spacing：linear, logarithmic
• Step size：linear full frequency range, min. 0.001Hz
• logarithmic：0.01 % to 100 %
• Dwell time range：10 ms至100 s
• Dwell time resolution：0.1 ms
Reference frequency
• with R&S®SMB-B1/R&S®SMB-B1H option：< 1 × 10-8
• Aging：standard ｜ < 1 × 10-6/year
• with R&S®SMB-B1H option：< 5 × 10-10/day, < 3 × 10-8/year
• Temperature effect (0 °C to +50 °C)：standard ｜ < 2 × 10-6
• with R&S®SMB-B1 option：< 1 × 10-7
• with R&S®SMB-B1H option：< 1 × 10-8
Reference frequency output

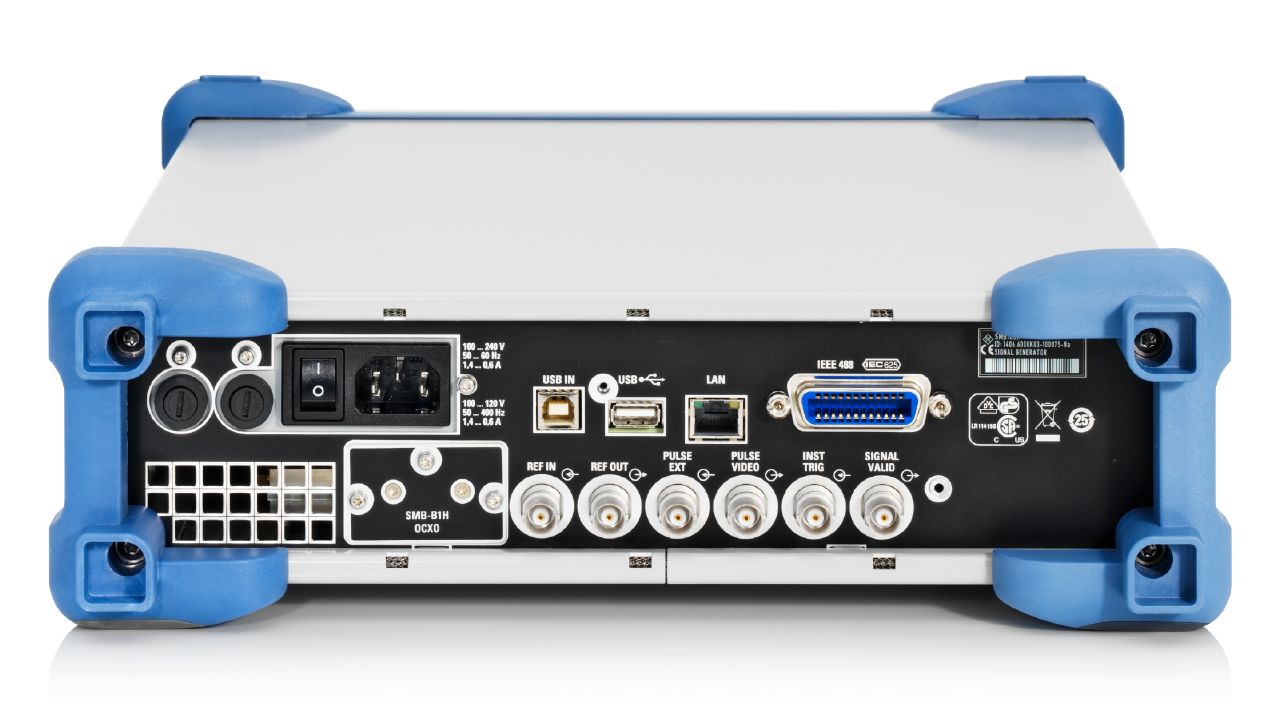

• Connector type：REF OUT on rear panel BNC female
• Output frequency：sine wave
• instrument set to internal reference：10MHz
• 输出电平：+7 dBm to +13 dBm, +10 dBm (typ.)
• Source impedance：50 Ω (nom.)
Reference frequency input
• Connector type：REF IN on rear panel BNC female
• Input frequency：5MHz, 10MHz
• Frequency locking range：±3 × 10-6
• Input level range：0 dBm to +16 dBm
• 输入阻抗：50 Ω (nom.)
Setting ranges
• SMB-B：100kHz ≤ f ≤ 200kHz 200kHz < f ≤ 300kHz 300kHz < f ≤ 1MHz 1MHz < f ≤ 12.75GHz ｜ 145 dBm to +1 dBm -145 dBm to +6 dBm -145 dBm to +9 dBm -145 dBm to +30 dBm
• SMB-B112L：100kHz ≤ f ≤ 200kHz 200kHz < f ≤ 300kHz 300kHz < f ≤ 1MHz 1MHz < f ≤ 12.75GHz ｜ 20 dBm to +5 dBm -20 dBm to +10 dBm -20 dBm to +13 dBm -20 dBm to +30 dBm
• R&S®SMB-B120/R&S®SMB-B131,：standard
• SMB-B140/R：100kHz ≤ f ≤ 200kHz 200kHz < f ≤ 300kHz 300kHz < f ≤ 1MHz 1MHz < f ≤ 40GHz ｜ 145 dBm to +4 dBm -145 dBm to +9 dBm -145 dBm to +12 dBm -145 dBm至3 dB above max. specified
with R&S®SMB-B31
• 100 kHz ≤ f ≤ 300 kHz：145 dBm to +10 dBm 300kHz < f ≤ 50MHz -145 dBm to +12 dBm 50MHz < f ≤ 100MHz -145 dBm to +17 dBm 100MHz < f ≤ 200MHz -145 dBm to +20 dBm 200MHz < f ≤ 400MHz -145 dBm to +22 dBm 400MHz < f ≤ 20GHz -145 dBm to +30 dBm
• SMB-B120L/R：standard 100kHz ≤ f ≤ 200kHz -20 dBm to +4 dBm 200kHz < f ≤ 300kHz -20 dBm to +9 dBm 300kHz < f ≤ 1MHz -20 dBm to +12 dBm 1MHz < f ≤ 40GHz -20 dBm至3 dB above max. specified
with R&S®SMB-B31
• 100 kHz ≤ f ≤ 300 kHz：20 dBm to +10 dBm 300kHz < f ≤ 50MHz -20 dBm to +12 dBm 50MHz < f ≤ 100MHz -20 dBm to +17 dBm 100MHz < f ≤ 200MHz -20 dBm to +20 dBm 200MHz < f ≤ 400MHz -20 dBm to +22 dBm 400MHz < f ≤ 20GHz -20 dBm to +30 dBm
• Resolution of setting：0.01 dB
Specified level range, peak envelope power (PEP)
• SMB-B：standard 200kHz < f ≤ 1MHz -120 dBm to +6 dBm 1MHz < f ≤ 12.75GHz -120 dBm to +18 dBm
with R&S®SMB-B30 option
• 200 kHz < f ≤ 1 MHz：120 dBm to +5 dBm 1MHz < f ≤ 12.75GHz -120 dBm to +15 dBm
• SMB-B112L：standard 200kHz < f ≤ 1MHz -5 dBm to +10 dBm 1MHz < f ≤ 12.75GHz -5 dBm to +18 dBm
with R&S®SMB-B30 option
• 200 kHz < f ≤ 1 MHz：5 dBm to +9 dBm 1MHz < f ≤ 12.75GHz -5 dBm to +15 dBm
• SMB-B：standard 200kHz < f ≤ 10MHz -120 dBm to +5 dBm 10MHz < f ≤ 50MHz -120 dBm to +10 dBm 50MHz < f ≤ 20GHz -120 dBm to +11 dBm
with R&S®SMB-B31 option 1
• 200 kHz < f ≤ 10 MHz：120 dBm to +5 dBm 10MHz < f ≤ 50MHz -120 dBm to +10 dBm 50MHz < f ≤ 20GHz -120 dBm to +16 dBm
• SMB-B120L：standard 200kHz < f ≤ 10MHz 0 dBm to +5 dBm 10MHz < f ≤ 50MHz 0 dBm to +10 dBm 50MHz < f ≤ 20GHz 0 dBm to +14 dBm
with R&S®SMB-B31 option 1
• 200 kHz < f ≤ 10 MHz：0 dBm to +5 dBm 10MHz < f ≤ 50MHz 0 dBm to +10 dBm 50MHz < f ≤ 100MHz 0 dBm to +16 dBm 100MHz < f ≤ 20GHz 0 dBm to +19 dBm
• R&S®SMB-B131, R&S®SMB-B140,：standard
• SMB-B140N：200kHz < f ≤ 10MHz 10MHz < f ≤ 40GHz ｜ 120 dBm to +5 dBm -120 dBm to +8 dBm
• SMB-B140L：standard 200kHz < f ≤ 10MHz 0 dBm to +5 dBm 10MHz < f ≤ 50MHz 0 dBm to +9 dBm 50MHz < f ≤ 40GHz 0 dBm to +11 dBm
• SMB-B：9kHz ≤ f ≤ 200kHz 200kHz < f ≤ 3GHz ｜ < 1.0 dB < 0.5 dB
• f > 3 GHz：< 0.9 dB
• SMB-B112L：200kHz < f ≤ 3GHz ｜ < 0.7 dB
• f > 3 GHz：< 1.1 dB
• SMB-B120L/-B140L：200kHz < f ≤ 3GHz 3GHz < f ≤ 20GHz 20GHz < f ≤ 40GHz ｜ < 0.7 dB < 1.1 dB < 1.2 dB
• R&S®SMB-B120/-B131,：level > -90 dBm
• SMB-B140/-B140N：200kHz < f 3GHz < f ≤ 20GHz < 0.9 dB 20GHz < f ≤ 40GHz < 1.0 dB ｜ ≤ 3GHz ｜ < 0.5 dB
level ≤ -90 dBm
• 200 kHz < f：≤ 3GHz 3GHz < f ≤ 20GHz 20GHz < f ≤ 40GHz ｜ < 0.5 dB < 1.2 dB < 1.5 dB
• Additional level error：ALC state S&H ｜ < 0.25 dB
after IEC/IEEE bus delimiter
• ALC state on：< 3 ms
• ALC state S&H, f ≤ 20 GHz：< 7 ms
• ALC state S&H, f > 20 GHz：< 10 ms
• in list mode after trigger pulse：< 1 ms
with switching of the mechanical step attenuator
• ALC state on：< 25 ms
• ALC state S&H：< 30 ms
Instruments with reverse power protection
• Reverse power：1MHz < f ≤ 1GHz 1GHz < f ≤ 2GHz 2GHz < f ≤ 12.75GHz ｜ 50 W 25 W 10 W
• Maximum permissible DC voltage：35 V
Instruments without reverse power protection
• Reverse power：0.5 W
• Maximum permissible DC voltage：SMB-B112/-B112L ｜ 35 V
• R&S®SMB-B120/-B120L,：0 V
Output impedance VSWR in 50 Ω system, ALC state on
• SMB-B：f > 200kHz ｜ < 1.8
• SMB-B112L/-B：f > 200kHz ｜ < 2.0
• R&S®SMB-B120/-B131,：1MHz < f ≤ 20GHz ｜ < 1.6 (meas.)
• SMB-B140/-B140N：20GHz < f ≤ 40GHz ｜ < 1.8 (meas.)
• option.
Maximum available output level versus frequency (meas.)
• Maximum available output level versus frequency,：low harmonic filter off (meas.)
Level sweep
• Operating mode：digital sweep in discrete steps
• Trigger mode：free run automatic
• full sweep：single
• execute one step：step
• external trigger only：start/stop
• Trigger source：keyboard, external connector, remote
control
• Trigger slope：with external trigger positive, negative
• Sweep range：full specified level range
• interruption-free：20 dB to +20 dB
• Sweep shape：triangle, sawtooth
• Step spacing：logarithmic
• Step size：setting resolution ｜ 0.01 dB
• Dwell time setting range：10 ms至100 s
• Dwell time setting resolution：0.1 ms
Harmonics
• SMB-B112/-B112L：1MHz < f ≤ 6GHz, level ≤ 13 dBm 3 ｜ < -30 dBc
• f > 6 GHz, level ≤ 10 dBm 3：< -30 dBc
• R&S®SMB-B120/-B120L/-B131,：standard, level ≤ 8 dBm 3
• SMB-B140/-B140L/-B140N：f > 1MHz ｜ < -30 dBc
low harmonic filter on, level ≤ 10 dBm 3
• 1 MHz < f ≤ 150 MHz：< -30 dBc 150MHz < f ≤ 3GHz < -58 dBc
• f > 3 GHz：< -50 dBc
offset > 10 kHz from carrier
• f ≤ 23.4375 MHz：< -70 dBc 23.4375MHz < f ≤ 1500MHz < -70 dBc, < -84 dBc (typ.) 1500MHz < f ≤ 3GHz < -64 dBc, < -78 dBc (typ.) 3GHz < f ≤ 6.375GHz < -58 dBc, < -72 dBc (typ.) 6.375GHz < f ≤ 12.75GHz < -52 dBc, < -66 dBc (typ.) 12.75GHz < f ≤ 25.5GHz < -46 dBc, < -60 dBc (typ.) 25.5GHz < f ≤ 40GHz < -40 dBc, < -54 dB…
• f < 6.375 GHz：none 6.375GHz < f ≤ 20GHz < -55 dBc 20GHz < f ≤ 40GHz < -50 dBc
carrier offset: 10 MHz
• 15 MHz < f ≤ 6.375 GHz：< -142 dBc
carrier offset: 30 MHz
• 6.375 GHz < f ≤ 12.75 GHz：< -138 dBc 12.75GHz < f ≤ 20GHz < -135 dBc 20GHz < f ≤ 40GHz < -132 dBc
• f = 100 MHz, level = 10 dBm：< -141 dBc, -145 dBc (typ.)
• f = 1 GHz：< -122 dBc, -128 dBc (typ.)
• f = 2 GHz：< -116 dBc, -122 dBc (typ.)
• f = 3 GHz：< -112 dBc, -118 dBc (typ.)
• f = 4 GHz：< -110 dBc, -116 dBc (typ.)
• f = 6 GHz：< -106 dBc, -112 dBc (typ.)
• f = 10 GHz：< -102 dBc, -108 dBc (typ.)
• f = 20 GHz：< -96 dBc, -102 dBc (typ.)
• f = 30 GHz：< -92 dBc, -98 dBc (typ.)
• f = 40 GHz：< -90 dBc, -96 dBc (typ.)
• RMS jitter：f = 1GHz, bandwidth: 1 Hz至10MHz, CW
• standard：7.2 ps (meas.), (7.2 mUI)
• with R&S®SMB-B1 option：1.3 ps (meas.), (1.3 mUI)
• with R&S®SMB-B1H option：105 fs (meas.), (105 µUI)
• f = 155 MHz,：83 fs (meas.), (12.9 µUI)
bandwidth: 100 Hz to 1.5 MHz, CW
• f = 622 MHz, bandwidth: 1 kHz to 5 MHz,：63 fs (meas.), (39.2 µUI)
CW
• f = 2.488 GHz,：55 fs (meas.), (137 µUI)
bandwidth: 5 kHz to 15 MHz, CW
• 残余调频：RMS value at f = 1GHz, CW 0.3 kHz至3kHz, weighted (ITU-T) < 4Hz, 0.22Hz (typ.) 0.03 kHz至23kHz < 10Hz, 1.35Hz (typ.)
• Residual AM：RMS value (0.03 kHz至20kHz), CW, ｜ < 0.02 %
Carrier frequency / GHz
• Harmonics versus carrier frequency at +15：dBm output level, w i t h R&S ®SMB-B112 option (m eas . )
Carrier frequency / GHz
• Harmonics versus carrier frequency at +8：dBm output level, w i t h R&S ®SMB-B140 option (m eas . )
以上为前 145 项指标；完整指标（共 331 项）见官方规格书（本页底部「资源下载」）。
型号与选件
• 官方型号：SMB100A、SMB-B120、SMB-B120L、SMB-B131、SMB-B112、SMB-B112L、SMB-B140/R、SMB-B120L/R、SMB-B140N、SMB-B140L、SMB-B120L/-B140L、SMB-B140/-B140N、SMB-B112L/-B30、SMB-B112/-B112L
指标整理自官方文件：SMB100A_specs_en_3609-4761-22_v0300.pdf
