固纬电子 · GW Instek

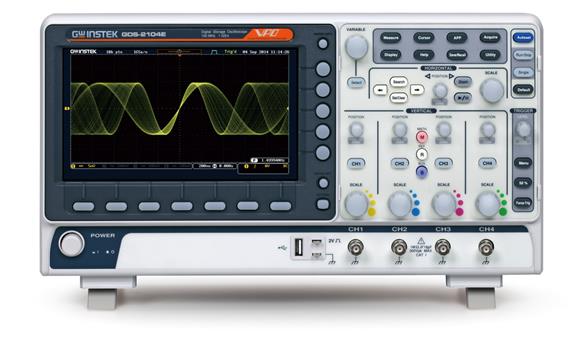

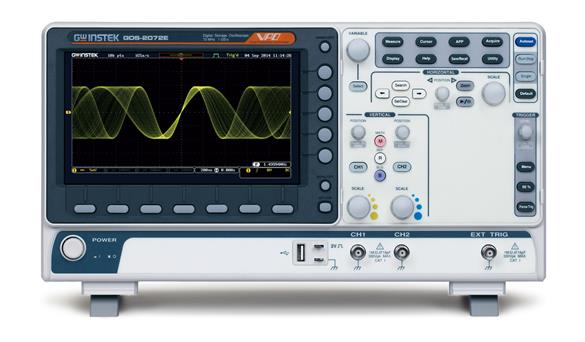

GDS-2000E 200MHz数字示波器 4通道
200MHz · 4 · 1GSa/s · 10 Mpts
产品简介
GDS-2000E系列数字存储示波器体现了一种高价值的设计构思，包括100MHz、70MHz二种带宽、1GSa/s采样率、10M记录长度、2输入通道、超大彩色LCD显示屏以及VPO (Visual Persistence Oscilloscope)技术，120,000wfms/s的高速更新率可以快速完成波形捕获和处理。
全新GDS-2000E系列支持的APP有, 可用来判断Go/NoGo的限制线功能、DVM精确电压表功、长时间数据纪录功能、以及数字滤波器功能。让示波器不仅功能完整，更是一应俱全。
GDS-2000E 数字示波器每一通道提供了10M的记录长度, 并且提供波形搜寻及分段内存分析工具.分段内存功能可用来条件式撷取观测之波形, 并将无关之信号予以筛选不被处理. 29,000组分段内存, 将大幅改善示波器内存的使用效率.期间所搜集的大量分段数据亦可进行常态分布分析, 波形搜寻功能则可依据设定触发条件将波形标示出来,长内存搭配波形播放/暂停及移动Zoom窗口功能可以轻松且快速的浏览波形中的任何细节.
GDS-2000E系列数字示波器采用先进的VPO(Visual Persistence Oscilloscope)信号处理引擎, 提供每秒高达120,000次的波形更新率及多层次余晖显示来让用户可更有效率的进行测瞬时信号判断增进电路除错效率,强大的VPO信号处里引擎能在极短时间内将所获取的振幅, 时间关系和信息强度的三维数据信息进行分析, 并显示于示波器画面上, 相较于一般传统的数字储存示波器, GDS-2000E提供了丰富的波形讯息于画面上, 协助用户做正确的判断.
核心参数
• 型号：GDS-2204E / GDS-2202E / GDS-2104E / GDS-2102E
• 带宽：200MHz / 100MHz
• 采样率：1GSa/s
• 存储深度：每通道10M
• 通道数：4 / 2
• 标配接口：USB/LAN
• 带宽限制：20MHz
• 垂直分辨率：8 bit@1MΩ: 1mV~10V
• 输入耦合：AC, DC, GND
• 输入阻抗：1MΩ// 16pF
产品特性
• 全新GDS-2000E系列支持的APP有, 可用来判断Go/NoGo的限制线功能、DVM精确电压表功、长时间数据纪录功能、以及数字滤波器功能
典型应用
• 研发实验室的电路调试与信号完整性验证
• 电源与功率器件的开关波形与时序分析
• 嵌入式系统的串行总线（I²C / SPI / UART / CAN / LIN）解码调试
• 汽车电子与功率电子的瞬态信号捕获
• 产线与维修端的快速故障定位与波形比对
型号与配置
• 型号 GDS-2204E · 带宽 200MHz · 采样率 1GSa/s · 存储深度 每通道10M · 通道数 4 · 标配接口 USB/LAN
• 型号 GDS-2202E · 带宽 200MHz · 采样率 1GSa/s · 存储深度 每通道10M · 通道数 2 · 标配接口 USB/LAN
• 型号 GDS-2104E · 带宽 100MHz · 采样率 1GSa/s · 存储深度 每通道10M · 通道数 4 · 标配接口 USB/LAN
• 型号 GDS-2102E · 带宽 100MHz · 采样率 1GSa/s · 存储深度 每通道10M · 通道数 2 · 标配接口 USB/LAN
资源下载
本页技术指标整理自厂商官方资料，实际配置以厂商最新规格书为准。
详细指标请见 GDS-2000E 详细指标页。
onetest仪器资源库 · 固纬电子 GDS-2000E 200MHz数字示波器 4通道
固纬 GW Instek
GDS-2000E系列 详细指标
200MHz/100MHz带宽带宽选择；2/4通道
GDS-2000E系列数字存储示波器体现了一种高价值的设计构思，包括100MHz、70MHz二种带宽、1GSa/s采样率、10M记录长度、2输入通道、超大彩色LCD显示屏以及VPO (Visual Persistence Oscilloscope)技术，120,000wfms/s的高速更新率可以快速完成波形捕获和处理。
全新GDS-2000E系列支持的APP有, 可用来判断Go/NoGo的限制线功能、DVM精确电压表功、长时间数据纪录功能、以及数字滤波器功能。让示波器不仅功能完整，更是一应俱全。
详细规格
• GDS-2104E GDS-2102E：GDS-2204E GDS-2202E
垂直系统
• 指标：4CH 2CH
• DC~100MHz (-3dB)：DC~200MHz (-3dB)
• 3.5ns：1.75ns
• 带宽限制：20MHz
• 垂直分辨率：8 bit@1MΩ: 1mV~10V
• 输入耦合：AC, DC, GND
• 输入阻抗：1MΩ// 16pF
• 精确度：当2mV/div 或更大档位时 ,精确度为±(3% X |读值| + 0.1div + 1mV)当1mV/div 时 ,精确度为±(5% X |读值| + 0.1div + 1mV)
• 极性：正向 &反向
• 最大输入电压：300V (DC+AC Peak), CAT I
• 偏移范围：1mV/div ~ 20mV/div : ±0.5V 50mV/div ~ 200mV/div : ±5V 500mV/div ~ 5V/div : ±25V 10V/div : ±250V
• 波形信号处理：+, -, ×, ÷, FFT, FFTrms , 用户自定义FFT: 1MPTS点分辨率. FFT垂直刻度提供Linear RMS 或 dBV RMS. FFT窗函数提供 Rectangular, Hamming, Hanning, 以及 Blackman-Harris.
触发系统
• 来源：CH1 ,CH2, CH3,CH4, Line, EXT( 仅2ch机种）
• 触发模式：自动 (低于100 ms/div支持慢扫滚动模式), 一般, 单次边沿, 脉波宽度, 视频, Pulse Runt, 上升&下降沿, 交替, 事件延迟(可选择1~65535事件), 时间延迟(可选择10ns~10s时间), 总线(IIC, SPI, UART, CAN, LIN)
• 触发延迟时间：10ns ~ 10s
• 耦合选项：AC,DC,LF rej. ,HF rej. ,Noise rej.
• 灵敏度：1 div
外部触发
• 范围：±15V
• 灵敏度：DC ~ 100MHz 约. 100mV
• 输入阻抗：1MΩ±3%// 16pF
水平系统
• 范围：1ns/div ~ 100s/div (1-2-5顺序)滚动模式: 100ms/div ~ 100s/div
• 前置触发：最大10 div
• 后置触发：最大2,000,000 div
• 精确度：在任何 ≥ 1 ms 的间格中为±50 ppm
采样系统
• 实时取样率：每通道最大1GSa/s
• 记录长度：每通道最大10Mpts
• 获取模式：一般, 平均, 峰值检测, 单次
• 峰值侦测：2ns (典型值)
• 平均模式：可选则2至256次
X-Y 模式
• X 轴输入：通道 1，3
• Y 轴输入：通道 2，4
• 相位移：100kHz 时±3°
光标&
量测系统
• 游标：可量测 幅度, 时间; 单位: 秒(s), Hz, 相位(度), 比例(%)
• 自动量测：36 组: Pk-Pk, Max, Min, Amplitude, High, Low, Mean, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area,ROVShoot, FOVShoot, RPREShoot, FPREShoot, Frequency, Period, RiseTime, FallTime, +Width, -Width, Duty Cycle, +Pulses, -Pulses, +Edges, -Edges, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Phase
• 自动计数：6 位计数器,范围由2Hz至额定带宽
控制面板
功能
• 自动设定：单一按键自动设定所有信道的垂直、水平及触发系统
• 储存设定：20组
• 储存波形：24组
显示系统
• 显示器：8" TFT LCD 彩色显示, 800 水平 × 480 垂直 (WVGA)
• 插补点方式：Sin(x)/x 及等效取样
• 波形显示方式：点, 向量, 可调累积 (16ms~4s), 无限累积
• 波形更新率：每秒 120,000次波形更新（MAX）
• 显示模式：YT ; XY
• 显示网格线：8 x 10 格

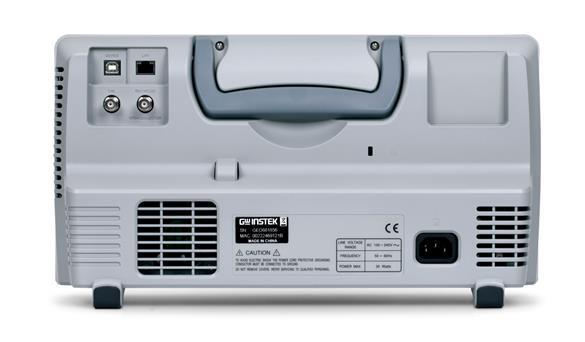

接口
• USB Port：USB 2.0 高速 host 接口 X1, USB 高速 2.0 device 接口 X1
• 以太网络：RJ-45 接口, 10/100Mbps with HP Auto-MDIX
• Go-NoGo BNC：最大5V /10mA TTL 开集极输出
• 安全锁孔：机器背面提供标准Kensington安全插槽
电源&其他
• 线性电压范围：交流 100V~240V ,48Hz~63Hz 自动选取
• 多国语言：提供
• 联机帮助：提供
• 时钟：提供储存数据的时间与日期
• 尺寸及重量：380(W) X 220(H) X145(D) mm, 约2.8kg
型号与订购信息
• 型号 GDS-2204E · 带宽 200MHz · 采样率 1GSa/s · 存储深度 每通道10M · 通道数 4 · 标配接口 USB/LAN
• 型号 GDS-2202E · 带宽 200MHz · 采样率 1GSa/s · 存储深度 每通道10M · 通道数 2 · 标配接口 USB/LAN
• 型号 GDS-2104E · 带宽 100MHz · 采样率 1GSa/s · 存储深度 每通道10M · 通道数 4 · 标配接口 USB/LAN
• 型号 GDS-2102E · 带宽 100MHz · 采样率 1GSa/s · 存储深度 每通道10M · 通道数 2 · 标配接口 USB/LAN
数据来源：固纬电子（GW Instek）官网产品页与官方手册（https://www.gwinstek.com.cn/product/detail/150），指标适用条件以原厂手册为准。
