AFG-2225 30MHz函数和波形发生器 2通道
＜1GS/s · 10位
产品简介
AFG-2225 是一台基础型双通道任意波信号源，在同类产品中提供了卓越的性能。两个通道提供同等特性以满足双信号应用，如差分信号或IQ调制。优秀的C/P使得AFG-2225成为加快开发进程的实用设备。双通道主要特点包括 10Vpp输出幅值；25MHz频率带宽，1uHz分辨率；内置正弦波，方波，斜波（三角波）和噪声波。1%~99%方波可调占空比，可作为脉冲信号源。对于任意波功能，两个通道提供120MSa/s采样率，10位分辨率，4k点内存深度。同时内置66种任意波供用户根据需求选择。此外，AFG-2225还提供AM/FM/PM/FSK/SUM 调制, 扫频, Burst 和计频器，用于各种通信领域应用。

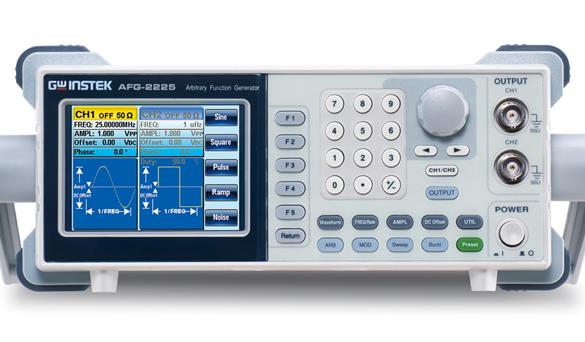

此外，全数字化用户界面，3.5英寸彩色LCD可显示所有操作信息，包括当前输出端真正的输出波形。通讯接口方面，AFG-2225提供USB Host/Device接口。USB Host 接口支持与固纬GDS系列示波器连接，直接波形重建、闪存设备上保存/调取数据；USB Device 支持远程控制与通过任意波编辑软件将计算机上编辑的波形发送至AFG-2225。
1mVpp ~ 10 Vpp (接50Ω负载)；2mVpp ~ 20 Vpp (开路) ；1mVpp ~ 5 Vpp (接50Ω负载) 20MHz ~ 25MHz；2mVpp ~ 10 Vpp (开路) 20MHz ~ 25MHz
±1% (0.1dB) ≤100kHz；±3% (0.3 dB) ≤5MHz；±5% (0.4 dB) ≤12MHz；±10%(0.9dB) ≤25MHz(1kHz正弦波)
核心参数
• CH1：CH2
• 波形：正弦波，方波，斜波，脉冲波，噪声波，任意波
• 采样率：120 MSa/s
• 重建率：60 MHz
• 波形长度：4k 点
• 垂直分辨率：10 位
• 记录长度：4k 点
• 斜波：1uHz~1MHz
• 分辨率：1uHz
• 老化率：±1 ppm/年
产品特性
• AFG-2225 是一台基础型双通道任意波信号源，在同类产品中提供了卓越的性能
• 两个通道提供同等特性以满足双信号应用，如差分信号或IQ调制
• 内置正弦波，方波，斜波（三角波）和噪声波
• 对于任意波功能，两个通道提供120MSa/s采样率，10位分辨率，4k点内存深度
• 同时内置66种任意波供用户根据需求选择
• 此外，AFG-2225还提供AM/FM/PM/FSK/SUM 调制, 扫频, Burst 和计频器，用于各种通信领域应用

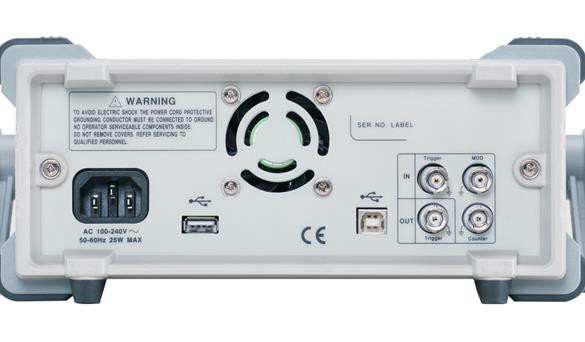

• 通讯接口方面，AFG-2225提供USB Host/Device接口
• USB Host 接口支持与固纬GDS系列示波器连接，直接波形重建、闪存设备上保存/调取数据
典型应用
• 研发阶段的函数 / 任意波形激励源
• EMC/EMI 预测试与抗扰度验证
• 滤波器、放大器等电路的频率响应测试
• 数字系统时钟与串行数据的码型仿真
• 教学实验中的标准信号源
资源下载
本页技术指标整理自厂商官方资料，实际配置以厂商最新规格书为准。
详细指标请见 AFG-2225 详细指标页。
onetest仪器资源库 · 固纬电子 AFG-2225 30MHz函数和波形发生器 2通道
固纬 GW Instek
AFG-2225 详细指标
宽频率范围 1μHz - 25MHz (正弦波)
AFG-2225 是一台基础型双通道任意波信号源，在同类产品中提供了卓越的性能。两个通道提供同等特性以满足双信号应用，如差分信号或IQ调制。优秀的C/P使得AFG-2225成为加快开发进程的实用设备。双通道主要特点包括 10Vpp输出幅值；25MHz频率带宽，1uHz分辨率；内置正弦波，方波，斜波（三角波）和噪声波。1%~99%方波可调占空比，可作为脉冲信号源。对于任意波功能，两个通道提供120MSa/s采样率，10位分辨率，4k点内存深度。同时内置66种任意波供用户根据需求选择。此外，AFG-2225还提供AM/FM/PM/FSK/SUM 调制, 扫频, Burst 和计频器，用于各种通信领域应用。
此外，全数字化用户界面，3.5英寸彩色LCD可显示所有操作信息，包括当前输出端真正的输出波形。通讯接口方面，AFG-2225提供USB Host/Device接口。USB Host 接口支持与固纬GDS系列示波器连接，直接波形重建、闪存设备上保存/调取数据；USB Device 支持远程控制与通过任意波编辑软件将计算机上编辑的波形发送至AFG-2225。
规格
• CH1：CH2
• 波形：正弦波，方波，斜波，脉冲波，噪声波，任意波
任意波功能
• 采样率：120 MSa/s
• 重建率：60 MHz
• 波形长度：4k 点
• 垂直分辨率：10 位
• 记录长度：4k 点
频率特性
• 范围：正弦波，方波
• 范围：1uHz~25MHz
• 斜波：1uHz~1MHz
• 分辨率：1uHz
• 精确度：稳定度
• 精确度：±20 ppm
• 老化率：±1 ppm/年
• 误差容忍：≤1 mHz
输出特性
• 幅值：范围
• 幅值：1mVpp ~ 10 Vpp (接50Ω负载)；2mVpp ~ 20 Vpp (开路) ；1mVpp ~ 5 Vpp (接50Ω负载) 20MHz ~ 25MHz；2mVpp ~ 10 Vpp (开路) 20MHz ~ 25MHz
• 精确度：设定值的±2% ±1 mVpp ( 1 kHz)
• 分辨率：1mV 或 3 位
• 平坦度：±1% (0.1dB) ≤100kHz；±3% (0.3 dB) ≤5MHz；±5% (0.4 dB) ≤12MHz；±10%(0.9dB) ≤25MHz(1kHz正弦波)
• 单位：Vpp, Vrms, dBm
• 直流偏移：范围
• 直流偏移：±5 Vpk ac +dc (接50Ω负载)；±10Vpk ac +dc (开路) ；±2.5 Vpk ac +dc (接50Ω负载) 20MHz ~ 25MHz；±5Vpk ac +dc (开路) 20MHz ~ 25MHz
• 精确度：设定值的2% + 10mV+ 幅值的0.5%
• 波形输出：阻抗
• 波形输出：50Ω 典型值 (固定)；> 10MΩ (输出关闭)
• 保护：短路保护，过载继电器自动禁止输出
正弦波特性
• 谐波失真：≤-55 dBc DC ~ 200kHz, Ampl > 0.1Vpp；≤-50 dBc 200kHz ~ 1MHz, Ampl > 0.1Vpp；≤-35 dBc 1MHz ~ 5MHz, Ampl > 0.1Vpp；≤-30 dBc 5MHz ~ 25MHz, Ampl > 0.1Vpp
方波特性
• 上升/下降时间：最大输出时，≤25ns at (接 50 Ω 负载)
• 过激信号：5%
• 不对称性：周期的1% +5 ns
• 可调占空比：1.0% ~ 99.0% ≤100kHz；10% ~ 90% ≤ 1MHz；50% ≤ 25MHz
斜波特性
• 线性度：< 峰值输出的0.1%
• 可调对称性：0% ~ 100% (0.1% 的分辨率)
脉冲波特性
• 周期：40ns~2000s
• 脉宽：20ns~1999.9s
• 过激信号：<5%
• 抖动率：20ppm +10ns
AM 调制
• 载波：正弦波，方波，斜波，脉冲波，任意波
• 调制波：正弦波，方波，三角波，上斜波，下斜波
• 调制频率：2mHz ~ to 20kHz (内部)；DC ~ 20kHz (外部)
• 调制频率：2mHz ~ to 20kHz (内部)DC ~ to 20kHz (外部)
• 调制深度：0% ~ to 120.0%
• 调制源：内部 / 外部
FM 调制
• 载波：正弦波，方波，斜波
• 调制频率：2mHz ~ 20kHz (内部)；DC ~ 20kHz (外部)
• 峰值频偏：DC ~ 最大频率
• 调制源：内部/ 外部
扫频
• 波形：正弦波，方波，斜波
• 类型：线性或对数
• 起始/停止 频率：1uHz ~ 最大频率
• 扫频时间：1ms ~ 500s
• 扫频源：内部/ 外部/手动
• 扫频源：内部 / 外部/手动
FSK
• 载波：正弦波，方波，斜波，脉冲波
• 调制波：50% 方波占空比
• 调制速率：2mHz ~ 100 kHz (内部) ；DC ~ 100 kHz(外部)
• 调制速率：2mHz ~ 100 kHz (内部) DC ~ 100 kHz(外部)
• 频率范围：1uHz ~ 最大频率
PM
• 相位偏移：0˚ ~ 360˚
SUM
• 载波：正弦波，方波，斜波，脉冲波，噪声波
• SUM 深度：0% ~ 100.0%
外部触发输入
• 类型：用于 FSK, Burst, Sweep
• 输入电平：TTL 兼容
• 边沿：上升或下降（可选）
• 脉冲宽度：>100ns
• 输入阻抗：10kΩ，直流耦合
外部调制输入
• 类型：用于 AM, FM, PM, SUM
• 电压范围：±5V 满刻度
• 输入阻抗：10kΩ
• 频率：DC ~ 20kHz
触发输出
• 类型：用于 Burst, 扫频, Arb
• 电平：TTL 兼容 50Ω
• 脉宽：>450ns
• 最大速率：1MHz
• 扇出数：≥4 TTL 负载
• I阻抗：50Ω 典型
双通道功能
• 相位：‘-180˚ ~180˚同步相位
• 相位：-180˚ ~ 180˚
• 跟踪：CH2=CH1
• 跟踪：CH1=CH2
• 耦合：频率（比或差）幅值&直流偏移
• 耦合：频率（比或差）
• DSO连接：√
Burst
• 波形：正弦波, 方波, 斜波
• 频率：1uHz~25MHz
• Burst 计数：1 ~ 65535 周期或无限
• 开始/停止相位：-360 ~ +360
• 内部周期：1ms ~ 500s
• 门控源：外部触发
• 触发源：单, 外部或内部速率
• N-Cycle, 无限：0s ~ 655350ns
计频器
• 范围：5Hz ~ 150MHz
• 精确度：时基精确度±1count
• 时基：±20ppm (23˚C ±5˚C) 热机30分钟后
• 分辨率：最大分辨率为:100nHz 对于 1Hz, 0.1Hz 对于 100MHz.
• 输入阻抗：1kΩ/1pf
• 灵敏度：35mVrms ~ 30Vms (5Hz ~ 150MHz)
一般规格
• 电源：AC100~240V, 50~60Hz
• 功耗：25 W (最大)
• 操作环境：本说明书规格温度范围: 18 ~ 28˚C工作温度 :0 ~ 40˚C相对湿度:＜ 80%, 0 ~ 40˚C安装类别： CAT II
• 操作海拔：2000 米
• 存储温度：-10~70˚C, Humidity: ≤70%
• 尺寸 (WxHxD)：266(W) x 107(H) x 293(D) mm
• 重量：约 2.5kg
• 附件：GTL-101× 2；快速入门指南 ×1；CD (用户手册+ 软件) ×1 ；电源线×1
数据来源：固纬电子（GW Instek）官网产品页与官方手册（https://www.gwinstek.com.cn/product/detail/168），指标适用条件以原厂手册为准。
