固纬电子 · GW Instek

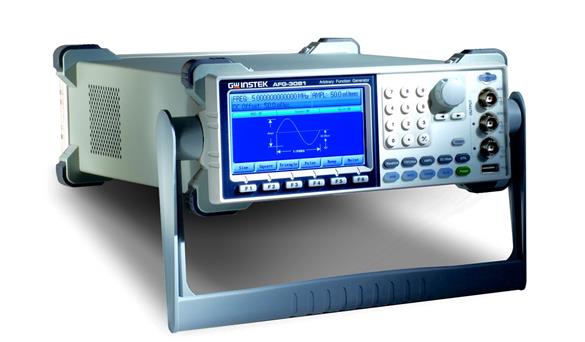

AFG-3000 80MHz函数和波形发生器 1通道
＜1GS/s · 16位
产品简介
AFG-3000 Series是一个具备功能强大的任意波形函数信号产生器，他的设计可符合于工业应用以及教育科研使用。这个系列提供了80MHz以及50MHz两个频宽，且内建了Sine, Square, Triangle, Ramp, Pulse, Noise等标准信号，且提供AM, FM, FSK, PWM, Sweep, Burst等应用信号以满足各类波形的需求。
AFG-3000 Series同时提供16 bit高分辨率、200MSa/s取样率以及1M内存深度的任意波形编辑功能，且可直接透过直觉式的面板操作来编辑所需的波形，且内建的1M内存，可让使用者进行波形分段存取/输出，除了可节省内存的使用空间外，还可让使用者储存更多的波形。DWR功能可直接从GDS-2000系列示波器将波形直接读出到AFG-3000内，除了不需透过PC连接外，还可让使用者在进行除错或测试的时候方便波形描述，避免使用了错误的测试条件。

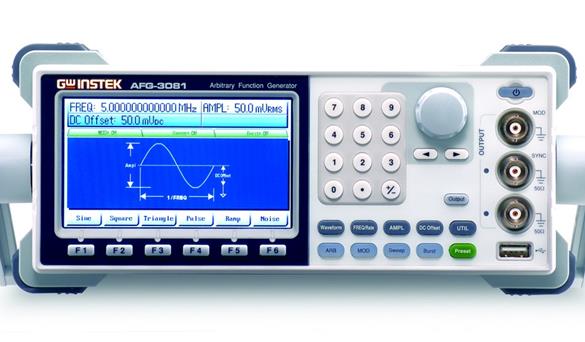

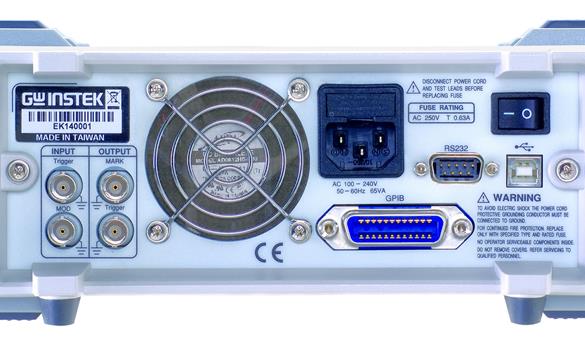

此外，AFG-3000 Series还内建了50 Ohm / Hi-Z Impedance Switch, Online Help Function, 以及Output On/Off Switch等功能让使用者能够更便利的操作。透过4.3-inch高分辨率的TFT LCD，除了能让使用者能够看到更清楚的信息外，也能将使用者所设定的所有信息全部显示出来，让使用者更清楚目前的设定状态。前面板的USB Host, 除了能够进行DWR功能外，还可直接储随身碟存取，而背板内建的USB Device, RS-232, 以及GPIB标准接口，除了能够执行PC端任意波形软件外，还支持链接库语法让使用者进行客制化功能控制。
± 1% (0.1dB) <10 MHz ；± 2% (0.2 dB) 10 MHz to 50 MHz ；± 10% (0.9 dB) 50 MHz to 70 MHz；± 20% (1.9 dB) 70 MHz to 80 MHz ；(对应于最大振幅正弦波 to 1 kHz)
核心参数
• 型号：AFG-3081 / AFG-3051
• 频率范围：1uHz-80MHz / 1uHz-50MHz
• 采样率：200MSa/s
• 分辨率：16bits
• 波形长度：1M
• 标配接口：USB/RS232/GPIB
• 标准波形：正弦波、方波、三角波、斜波、脉冲波、噪声波
• AFG-3081：AFG-3051
• 标准波形：正弦波, 方波, 锯齿波, 脉冲波, 噪声波, 直流, DC, Sin(x)/x, 指数上升, 指数下降, 负锯齿波
• ARB功能：内置
产品特性
• AFG-3000 Series是一个具备功能强大的任意波形函数信号产生器，他的设计可符合于工业应用以及教育科研使用
典型应用
• 研发阶段的函数 / 任意波形激励源
• EMC/EMI 预测试与抗扰度验证
• 滤波器、放大器等电路的频率响应测试
• 数字系统时钟与串行数据的码型仿真
• 教学实验中的标准信号源
型号与配置
• 型号 AFG-3081 · 频率范围 1uHz-80MHz · 采样率 200MSa/s · 分辨率 16bits · 波形长度 1M · 标配接口 USB/RS232/GPIB
• 型号 AFG-3051 · 频率范围 1uHz-50MHz · 采样率 200MSa/s · 分辨率 16bits · 波形长度 1M · 标配接口 USB/RS232/GPIB
资源下载
本页技术指标整理自厂商官方资料，实际配置以厂商最新规格书为准。
详细指标请见 AFG-3000 详细指标页。
onetest仪器资源库 · 固纬电子 AFG-3000 80MHz函数和波形发生器 1通道
固纬 GW Instek
AFG-3000系列 详细指标
1uHz~80/50MHz宽广的频率范围
AFG-3000 Series是一个具备功能强大的任意波形函数信号产生器，他的设计可符合于工业应用以及教育科研使用。这个系列提供了80MHz以及50MHz两个频宽，且内建了Sine, Square, Triangle, Ramp, Pulse, Noise等标准信号，且提供AM, FM, FSK, PWM, Sweep, Burst等应用信号以满足各类波形的需求。
AFG-3000 Series同时提供16 bit高分辨率、200MSa/s取样率以及1M内存深度的任意波形编辑功能，且可直接透过直觉式的面板操作来编辑所需的波形，且内建的1M内存，可让使用者进行波形分段存取/输出，除了可节省内存的使用空间外，还可让使用者储存更多的波形。DWR功能可直接从GDS-2000系列示波器将波形直接读出到AFG-3000内，除了不需透过PC连接外，还可让使用者在进行除错或测试的时候方便波形描述，避免使用了错误的测试条件。
详细规格
• AFG-3081：AFG-3051
波形
• 标准波形：正弦波, 方波, 锯齿波, 脉冲波, 噪声波, 直流, DC, Sin(x)/x, 指数上升, 指数下降, 负锯齿波
任意波形
• ARB功能：内置
• 采样率：200 MSa/s
• 重建率：100MHz
• 波形长度：1M 点
• 幅值分辨率：16 位
• 非易失性存储器：10组1M内存(1)
• 自定义输出区域：任意2 ~ 1M点
• 自定义标记输出：任意2 ~ 1M点
频率特性
• 三角波、锯齿波：1MHz
• 分辨率：1uHz
• 准确性（范围 1）：稳定度
• 准确性（范围 2）：±1 ppm 0 to 50℃；±0.3 ppm 18 to 28℃
• 老化率：±1 ppm, per 1 year
• Tolerance：≤1 uHz
输出特性*2
• 幅值（范围 1）：范围
• 幅值（范围 2）：10 mVpp to 10 Vpp( 接 50Ω) 20 mVpp to 20 Vpp(开路)
• 准确度：± 设定值的1% ±1 mVpp；(at 1 kHz,>10 mVpp)
• 分辨率：0.1 mV or 4 位数
• 平坦度：± 1% (0.1dB) <10 MHz ；± 2% (0.2 dB) 10 MHz to 50 MHz ；± 10% (0.9 dB) 50 MHz to 70 MHz；± 20% (1.9 dB) 70 MHz to 80 MHz ；(对应于最大振幅正弦波 to 1 kHz)
• 单位：Vpp, Vrms, dBm,
• 偏移（范围 1）：范围
• 偏移（范围 2）：±5 Vpk ac +dc (into 50Ω)；±10Vpk ac +dc (Open circuit)
• 准确度：设定值的1% + 2 mV+ 0.5% 振幅高度
• 波形输出（范围 1）：阻抗
• 波形输出（范围 2）：50Ω typical (fixed)；> 10MΩ (output disabled)
• 输入保护：短路保护，超载继电器自动禁用主输出
• SYNC输出（范围 1）：范围
• SYNC输出（范围 2）：TTL-compatible into>1kΩ
• 阻抗：50Ω标准值
正弦波特性
• 谐波失真*5：–60 dBc DC～1 MHz, Ampl＜3 Vpp；–55 dBc DC～1 MHz, Ampl＞3 Vpp；–45 dBc 1MHz～5 MHz, Ampl＞3 Vpp；–30 dBc 5MHz～80 MHz, Ampl＞3 Vpp
• 总谐波失真：DC 到 20 kHz：< 0.2%+0.1mVrms
• 伪波(非谐波)*5：–60 dBc DC～1 MHz；–50 dBc 1MHz～20MHz；–50 dBc+ 6 dBc/octave 1MHz～80MHz
• 相位噪声：＜-65dBc typical 10MHz, 30 kHz band；＜-47dBc typical 80MHz, 30 kHz band
方波特性
• 上升/下降时间：<8 nS*3
• 过激信号：< 5%
• 不对称性：周期的1%+1 ns
• 可调占空比：20.0% to 80.0% ≤25 MHz ； 40.0% to 60.0% 25～50MHz ；50.0%(Fixed) 50～80MHz
• 抖动：0.01%+525ps ＜ 2 MHz；0.1%+75ps ＞ 2 MHz
斜波特性
• 线性度：＜峰值输出的0.1%
• 对称性：0% to 100%
脉冲特性
• 周期：20ns～ 2000s
• 脉冲宽度：8ns～ 1999.9s最小脉冲宽度: ≤50MHz ：8ns ≤6.5MHz ：5%的周期值；分辨率: ≤50MHz ：1ns ≤6.5MHz：1%的周期值
• 过激信号：<5%
• 抖动率：100 ppm +50 ps
AM调制
• 载波波形：正弦波, 方波, 三角波, 锯齿波, 脉冲波, 任意波
• 调制波形：正弦波, 方波, 三角波, 正/负锯齿波
• 调制频率：2 mHz to 20 kHz
• 深度：0% to 120.0%
• 信号来源：内部/外部
FM调制
• 载波波形：正弦波, 方波, 三角波, 锯齿波
• 峰值偏移（范围 1）：DC to 80 MHz
• 峰值偏移（范围 2）：DC to 50 MHz
PWM调制
• 载波波形：方波
• 偏移：脉冲波的0% ～ 100.0%
FSK调制
• 载波波形：正弦波, 方波, 三角波, 锯齿波, 脉冲波
• 调制波形：周期为50%的方波
• 内部频率：2 mHz to 100 kHz
• 频率范围（范围 1）：DC to 80 MHz
• 频率范围（范围 2）：DC to 50 MHz
扫频
• 波形种类：正弦波, 方波, 三角波, 任意波
• 类型：线性/对数
• 方向：向上/向下
• 起始频率/结束频率（范围 1）：100 uHz to 80 MHz
• 起始频率/结束频率（范围 2）：100 uHz to 50 MHz
• 扫描时间：1 ms to 500 s
• 触发：单次, 外部, 内部
• 标记：同步信号的下降沿(Programmable frequency)
BURST
• 波形种类：正弦波, 方波, 三角波, 锯齿波
• 频率（范围 1）：1 uHz to 80 MHz(4)
• 频率（范围 2）：1 uHz to 50 MHz(4)
• 计数：1 到 1000000 循环或无限
• 起始/婷指相位：-360.0∘to +360.0∘
• 内部周期：1 ms to 500 s
• 网关来源：外部触发
• 触发来源：单次, 外部, 内部
• 触发延迟：N个循环, 无限: 0s to 85 s
外部调制输入
• 类型：AM, FM, Sweep, PWM
• 电压范围：± 5V 满刻度
• 输入阻抗：10kΩ
• 频率范围：DC to 20 kHz
外部触发输入
• 类型：FSK, Burst, Sweep
• 输入准位：TTL Compatible
• 斜率：上升或下降(可选择)
• 脉冲宽度：> 100 ns
• 输入阻抗：10kΩ,DC 耦合
• 等待时间：扫频：< 10 us (典型值)；Burst：< 100 ns (典型值)
• 抖动：扫频：2.5 us；Burst：1 ns; 脉冲除外300 ps
调制输出
• 振幅：范围：≧1Vpp；阻抗：> 10kΩ typical (fixed)
触发输出
• 类型：Burst, Sweep
• 准位：TTL Compatible into 50Ω
• 脉冲宽度：> 450 ns
• 最大频率值：1 MHz
• 扇出数：≧4 TTL load
• 阻抗：50Ω typical
游标输出
• 类型：ARB, Sweep
• 储存/乎较：10组记忆空间
• 通讯接口：GPIB, RS232, USB
• 显示器：4.3 吋TFT LCD, 分辨率 480 × 3 (RGB) × 272
系统特性
• 配置时间 (典型值)：函数改变:标准---->102ms，脉冲-------->660ms， 内建任意波- >240ms；频率改变: 24ms；振幅改变: 50ms；偏鸭改变: 50ms；任意波配置: < 2s for 1M points；调制改变: < 200ms
一般规格
• 电源：AC100～240V , 50～60Hz
• 消耗功率：65 VA
• 操作环境：安全规范温度 : 18 ~ 28∘C；操作温度 : 0 ~ 40∘C；相对湿度: ≤ 80%, 0 ~ 40°C≤ 70%, 35 ~ 40°C安全等级： CAT Ⅱ
• 有效高度：2000 meters
• 污染程度：IEC 61010 Degree 2, Indoor Use
• 储存环境：-10 ~ 70∘C, 湿度: ≤70%
• 尺寸 (WxHxD)：265 (W) x 107 (H) x 374 (D)
• 重量：约 4kg
• 安全性设计符合：EN61010-1
• EMC测试符合：EN 55011, IEC-61326-1
型号与订购信息
• 型号 AFG-3081 · 频率范围 1uHz-80MHz · 采样率 200MSa/s · 分辨率 16bits · 波形长度 1M · 标配接口 USB/RS232/GPIB
• 型号 AFG-3051 · 频率范围 1uHz-50MHz · 采样率 200MSa/s · 分辨率 16bits · 波形长度 1M · 标配接口 USB/RS232/GPIB
数据来源：固纬电子（GW Instek）官网产品页与官方手册（https://www.gwinstek.com.cn/product/detail/165），指标适用条件以原厂手册为准。
