泰克 · Tektronix
MSO/DPO4000B 混合信号示波器
MSO/DPO4000B 混合信号示波器 是泰克（Tektronix）旗下产品。官方标称带宽：100 MHz ／ 350 MHz ／ 500 MHz ／ 1 GHz。官方技术指标共 16 组、76 项，详见「详细指标」。
产品简介
MSO/DPO4000B 系列开始替换为 MDO4000C 系列。 可根据您的应用需要，将 MDO4000C 配置为数字荧光示波器 (DPO) 或混合信号示波器 (MSO)。 了解有关 MDO4000C 系列的更多信息。

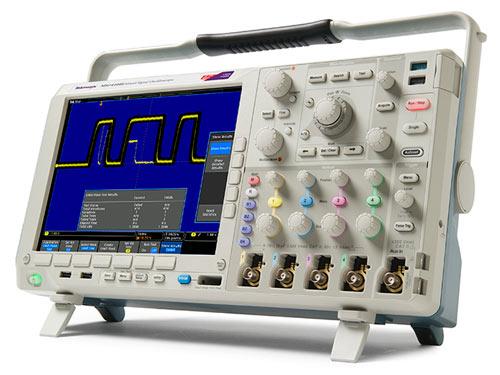

功能丰富的混合信号设计诊断工具。
核心参数
• 频率：1 kHz
• 带宽：100 MHz ／ 350 MHz ／ 500 MHz ／ 1 GHz
• 模拟通道数：4 ／ 2
• 输入通道：16 digital (D15 to D0)
• 采样率：2.5 GS/s ／ 5 GS/s
• 垂直分辨率：8 bits (11 bits with Hi Res)
• 显示分辨率：1,024 horizontal × 768 vertical pixels (XGA)
• 最大输入电压：5 VRMS with peaks ≤ ±20 V (DF ≤ 6.25%)
产品型号
• 官方型号：MSO4000、MSO4102B-L、MSO4102B、MSO4104B-L、MSO4104B
资源下载
详细指标请见 MSO4000 详细指标页。
泰克 Tektronix · onetest 仪器资源库
泰克 · Tektronix
MSO/DPO4000B 混合信号示波器 详细指标
MSO/DPO4000B 混合信号示波器 是泰克（Tektronix）旗下产品。官方标称带宽：100 MHz ／ 350 MHz ／ 500 MHz ／ 1 GHz。官方技术指标共 16 组、76 项，详见「详细指标」。
以下为 MSO/DPO4000B 混合信号示波器 的官方技术参数，共 16 个参数组、76 项。
参数名以行业通用中文术语为主（其中 1 项保留官方规格书原文），数值与单位保留官方规格书原样。
技术规格
• 模拟通道数：4 ／ 2
• 带宽：100 MHz ／ 350 MHz ／ 500 MHz ／ 1 GHz
• 上升时间：3.5 ns ／ 1 ns ／ 700 ps ／ 350 ps
• 采样率：2.5 GS/s ／ 5 GS/s
• 采样率：2.5 GS/s ／ 5 GS/s
• 采样率：2.5 GS/s ／ 5 GS/s
• 记录长度：20M ／ 5M
• 记录长度：20M ／ 5M
技术规格
• 记录长度：20M ／ 5M
• 数字通道数：MSO models add 16 digital channels to the corresponding DPO model
垂直系统模拟通道数
• 输入耦合：AC, DC
• 输入阻抗：1 MΩ ±1%, 50 Ω ±1%
• 输入灵敏度范围：1 mV/div to 1 V/div
• 垂直分辨率：8 bits (11 bits with Hi Res)
• 最大输入电压：5 VRMS with peaks ≤ ±20 V (DF ≤ 6.25%)
• 直流增益精度：±1.5%, derated at 0.10%/°C above 30 °C
• 偏置范围：Volts/div setting ／ Offset range
• 输入通道：16 digital (D15 to D0)
• 阈值：Per-channel thresholds
• 阈值精度：±[100 mV + 3% of threshold setting]
• 最大输入电压：±42 Vpeak
• 垂直分辨率：1 bit
水平系统模拟通道数
• 通道间去偏斜范围：±125 ns
• 时基精度：±5 ppm over any ≥1 ms interval
• 最大采样速率：500 MS/s (2 ns resolution)
• 最大记录长度：20M points (5M points on -L models)
• 最大采样速率：16.5 GS/s (60.6 ps resolution)
• 最大记录长度(typical)：10k points centered around the trigger
技术规格
• 触发模式：Auto, Normal, and Single
• 触发耦合：DC, AC, HF reject (attenuates >50 kHz), LF reject (attenuates <50 kHz), noise reject (reduces sensitivity)
• 触发释抑范围：20 ns to 8 s
• 路径：For ≥5 mV/div; 0.4 div from DC to 50 MHz, increasing to 1 div
• 路径：0.4 div from DC to 50 MHz, increasing to 1 div at rated
• 外部：Trigger source ／ Sensitivity
带宽
• 输入通道：±8 divisions from center of screen, ±8 divisions from 0 V when vertical LF reject trigger coupling is selected
• 市电：The line trigger level is fixed at about 50% of the line voltage.
• 边沿：Positive, negative, or either slope on any channel or front-panel auxiliary input. Coupling includes DC, AC, HF reject, LF reject, and
• 序列：Trigger Delay by Time: 4 ns to 8 s. Or Trigger Delay by Events: 1 to 4,000 events.
• 脉冲宽度：Trigger on width of positive or negative pulses that are >, <, =, ≠, or inside/outside a specified period of time.
• 矮脉冲：Trigger on a pulse that crosses one threshold but fails to cross a second threshold before crossing the first again.
技术规格
• 上升下降时间：Trigger on pulse edge rates that are faster or slower than specified. Slope may be positive, negative, or either.
• 视频：Trigger on all lines, odd, even, or all fields on NTSC, PAL, and SECAM video signals.
• 选配：to 10 Mb/s.
采集系统
• 采样：Acquire sampled values.
• 平均：From 2 to 512 waveforms included in average.
• 包络：Min-max envelope reflecting Peak Detect data over multiple acquisitions.
• 光标：Waveform and Screen.
• 自动测量：30, of which up to eight can be displayed on-screen at any one time. Measurements include: Period, Frequency, Delay, Rise Time,
技术规格
• 测量统计：Mean, Min, Max, Standard Deviation.
• 参考电平：User-definable reference levels for automatic measurements can be specified in either percent or units.
• 门控：Isolate the specific occurrence within an acquisition to take measurements on, using either the screen, or waveform cursors.
• 波形直方图：A waveform histogram provides an array of data values representing the total number of hits inside of a user-defined region of the
技术规格
• 波形直方图：Waveform Count, Hits in Box, Peak Hits, Median, Max, Min, Peak-to-Peak, Mean, Standard Deviation, Sigma 1, Sigma 2, Sigma 3
测量功能
• 运算：Add, subtract, multiply, and divide waveforms.
• 数学函数：Integrate, Differentiate, FFT.
技术规格
• 谐波：THD-F, THD-R, RMS measurements. Graphical and table displays of harmonics. Test to IEC61000-3-2 Class A and MIL-
• 纹波测量功能：VRipple and IRipple.
技术规格
• 显示类型：10.4 in. (264 mm) liquid-crystal TFT color display
• 显示分辨率：1,024 horizontal × 768 vertical pixels (XGA)
技术规格
• 幅度：0 to 2.5 V
• 频率：1 kHz
技术规格
• 外部参考输入：Time-base system can phase lock to an external 10 MHz reference (10 MHz ±1%)
• 电源源电压：100 to 240 V ±10%
• 电源源频率：50 to 60 Hz ±10% at 100 to 240 V ±10%
• 功耗：250 W maximum
• 尺寸：mm ／ in.
• 高度：229 ／ 9.0
• 宽度：439 ／ 17.3
• 深度：147 ／ 5.8
• 重量：kg ／ lb.
技术规格
• 工作状态：0 ºC to +50 ºC (+32 ºF to 122 ºF)
• 非工作状态：20 ºC to +60 ºC (-4 ºF to 140 ºF)
• 工作状态：High: 40 ºC to 50 ºC, 10% to 60% relative humidity, Low: 0 ºC to 40 ºC, 10% to 90% relative humidity
• 非工作状态：High: 40 ºC to 60 ºC, 5%to 60% relative humidity, Low: 0 ºC to 40 ºC, 5% to 90% relative humidity
• 工作状态：3,000 meters (9,843 feet)
• 非工作状态：9,144 meters (30,000 feet)
型号与选件
• 官方型号：MSO4000、MSO4102B-L、MSO4102B、MSO4104B-L、MSO4104B
指标整理自官方文件：MSO4000-DPO4000-Mixed-Signal-Oscilloscope-Datasheet-3GW2015624.pdf
