Keithley 6200/2182A 系列超低电阻配置
Keithley 6200/2182A 系列超低电阻配置 是泰克（Tektronix）旗下产品。官方未发布该系列的独立数据表，指标以官方产品页与手册为准。
产品简介

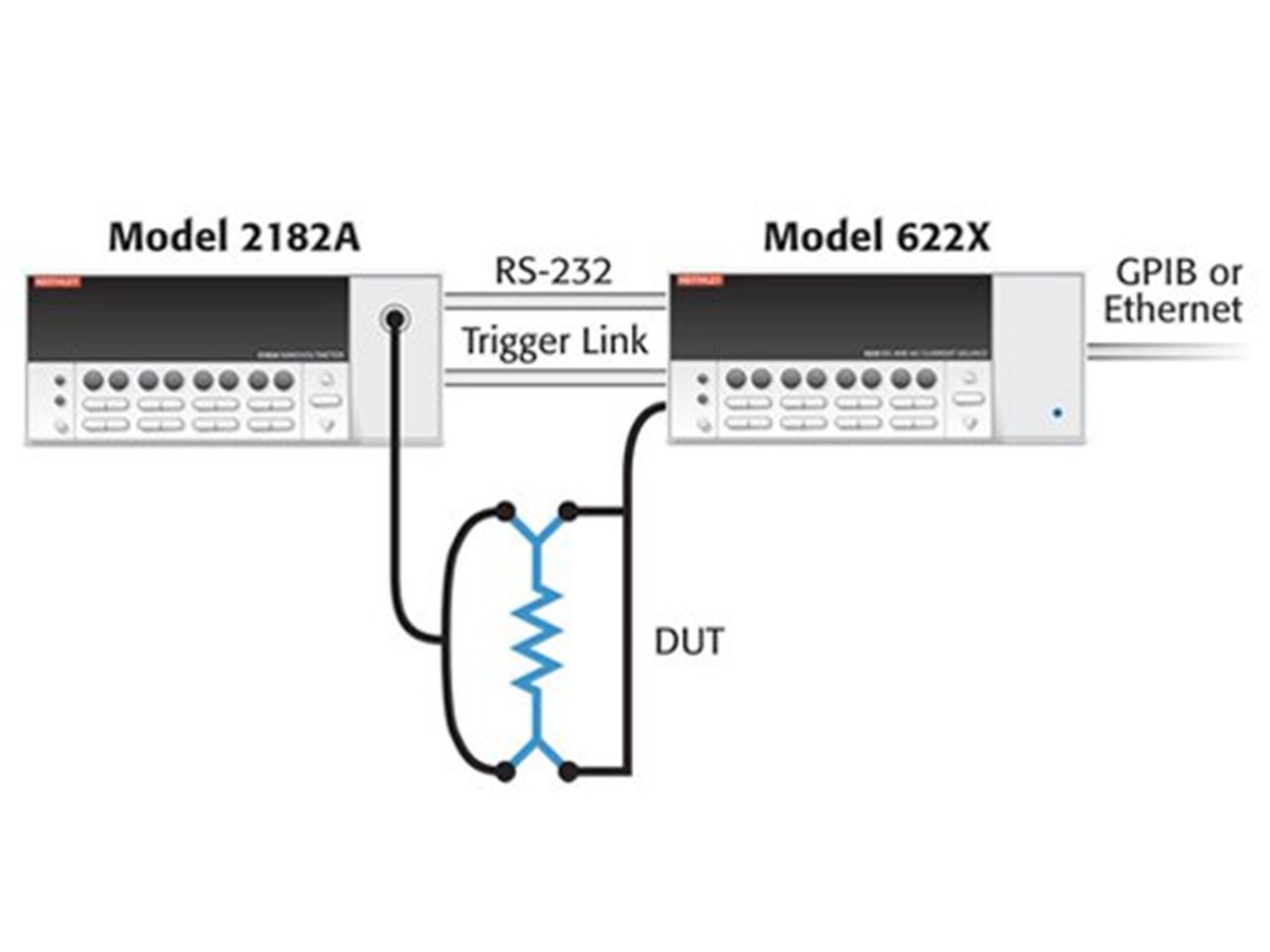

连接时，2182A 型和 6220 或 6221 型可以如同一台仪器一样运行。2182A/622X 组合是电阻测量、脉冲式 I-V 测量和微分电导测量的理想工具，比其他解决方案具有更显著的优势。2182A/622X 组合也非常适合许多纳米技术应用，因为它测量电阻时可以不消耗被测器件 (DUT) 的太多功率，否则可能会导致结果无效，甚至损坏 DUT。
6220和6221的特点• 源和阱 （可编程负载） 100fA～100mA• 1014Ω输出阻抗确保能为各种负载提供稳定的电流源• 65000点源存储容量允许直接从电流源执行全面测试电流扫描• 内 建 R S - 2 3 2、G P I B 、触 发 链 路 和数字I/O接口• 可 重 配 置 三 同 轴 输 出 ，便 于 带 防护功能的应用需求• 220型仿真模式无需对现有应用重新编程6221独有特点• 4pA～210mA峰峰值交流电流源，用于元件和材料的交流特性分析。 6221的10MHz输出更新速率能够产生100kHz的光滑正弦波• 内建1mHz～100kHz频率范围的标准波形和任意波形。 应用领域包括复杂可编程负载或传感器信号以及噪声仿真• 短 至 5 μs 的 可 编 程 脉 宽 ，能 够限制专用元件的功耗。 当配合2182A纳伏表使用时， 能测量最窄50μs的脉冲I-V• 内置以太网接口， 无需GPIB控制卡即可轻松实现远程控制6220直流电流源和6221交流/直流电流源是非常易于使用的超低电流噪声电流源。 低电流的产生在从许多研发到生产， 尤其是在半导体、 纳米技术和超导行业方面的测试环境应用非常重要。 高准确度的源和内建控制功能使6220和6221成为霍尔测量、 使用delta模式的电阻测量、 脉冲测量和微分电导测量等应用的理想选择。
对精密、 低电流源的需求。 对当今小型和高功率效率电子器件的测试和特性分析需要输出低电平电流， 这需要采用精密的低电流源。 较低的激励电流在器件两端产生较低 （因而更难测量） 的电压。 将6220或6221与2182A纳伏表组合可以妥善地处理这两方面的挑战。
交流电流源和电流源波形发生器。 6221是市面上唯--款低电流交流电流源。
在推出6221之前， 研究人员和工程师不得不自己搭建交流电流源。 这款经济有效的源在准确度、 一致性、 可靠性和鲁棒性方面比“自制”方案更好。 6221也是唯一市面有售的电流源波形发生器， 它能极大地简化创建和输出复杂波形。
关键参数（官方型号对照）
• 6221/2182A：电阻 10nΩ - 100MΩ；源 DC：±10fA – 100mA AC：4pAp-p – 200mAp-p；PC 接口 RS-232、GPIB、LAN
功能与特点
• 源和阱 （可编程负载） 100fA～ 100mA
• 1014Ω输出阻抗确保能为各种负 载提供稳定的电流源
• 65000点源存储容量允许直接从 电流源执行全面测试电流扫描
• 内 建 R S - 2 3 2、G P I B 、触 发 链 路 和 数字I/O接口
• 可 重 配 置 三 同 轴 输 出 ，便 于 带 防 护功能的应用需求
• 220型仿真模式无需对现有应用 重新编程 6221独有特点
• 4pA～210mA峰峰值交流电流源， 用于元件和材料的交流特性分 析。 6221的10MHz输出更新速率
• 内建1mHz～100kHz频率范围的标 准波形和任意波形。 应用领域包 括复杂可编程负载或传感器信号
• 短 至 5 μs 的 可 编 程 脉 宽 ，能 够 限制专用元件的功耗。 当配合 2182A纳伏表使用时， 能测量最
• 内置以太网接口， 无需GPIB控制 卡即可轻松实现远程控制 6220直流电流源和6221交流/直流电流源是非常易于使用的超低电流噪声电流
产品型号
• 官方型号：6221/2182A、6200
典型应用
• 典型应用• 纳米技术-微分电导-脉冲式信号源与电阻• 光电应用-脉冲式I-V• 替换交流电阻桥（当结合2182A使用时）-低功率电阻测量• 替换锁定放大器（当结合2182A使用时）-低噪声电阻测量
资源下载
详细指标请见 6200 详细指标页。
泰克 Tektronix · onetest 仪器资源库
泰克 · Tektronix
Keithley 6200/2182A 系列超低电阻配置 详细指标
Keithley 6200/2182A 系列超低电阻配置 是泰克（Tektronix）旗下产品。官方未发布该系列的独立数据表，指标以官方产品页与手册为准。
以下为 Keithley 6200/2182A 系列超低电阻配置 的官方关键参数摘录（官方资料未提供可结构化的参数表，数据以表格/图形形式发布）。
官方资料要点
• • 1014Ω输出阻抗确保能为各种负
• 载提供稳定的电流源
• • 65000点源存储容量允许直接从
• 电流源执行全面测试电流扫描
• 护功能的应用需求
• • 220型仿真模式无需对现有应用
• 用于元件和材料的交流特性分
• 能够产生100kHz的光滑正弦波
• 准波形和任意波形。 应用领域包
• 括复杂可编程负载或传感器信号
• 以及噪声仿真
• 限制专用元件的功耗。 当配合
• 卡即可轻松实现远程控制
• 交流电流。 这两款电流源能以10mV步长设置
• 电流时能达到的电压极限） 的重要性在于应用
• 容易地实现220型的仿真模式， 无需重写控制
• 源和阱 （可编程负载） 100fA～ 100mA
• 1014Ω输出阻抗确保能为各种负 载提供稳定的电流源
• 65000点源存储容量允许直接从 电流源执行全面测试电流扫描
• 内 建 R S - 2 3 2、G P I B 、触 发 链 路 和 数字I/O接口
• 可 重 配 置 三 同 轴 输 出 ，便 于 带 防 护功能的应用需求
• 220型仿真模式无需对现有应用 重新编程 6221独有特点
• 4pA～210mA峰峰值交流电流源， 用于元件和材料的交流特性分 析。 6221的10MHz输出更新速率
• 内建1mHz～100kHz频率范围的标 准波形和任意波形。 应用领域包 括复杂可编程负载或传感器信号
• 短 至 5 μs 的 可 编 程 脉 宽 ，能 够 限制专用元件的功耗。 当配合 2182A纳伏表使用时， 能测量最
• 内置以太网接口， 无需GPIB控制 卡即可轻松实现远程控制 6220直流电流源和6221交流/直流电流源是非常易于使用的超低电流噪声电流
• 脉冲式信号源与电阻
• 脉冲式I-V
• 替换交流电阻桥 （当结合2182A使用时）
• 低功率电阻测量
• 替换锁定放大器 （当结合2182A使用时）
• 低噪声电阻测量 Low Level Measu re & Source
• 自制电流源没有最大电压。 您可能 想确定在您自制的“电流源”端子 上的电压永远不超过某个界限 （例
• 自制电流源的输出不可预测。 使用 由电压源和串联电阻器制成的自 制“电 流 源 ”，D U T 的 阻 抗 构 成 分 压
• 容易协调仪器而且直观的软件实例简 化了许多应用的设置和操作。
• 10nΩ～100MΩ电阻测量范围。 一种测 量系统可用于宽范围器件。
• 以低噪声性能替代用于测量电阻的交 流电阻桥和锁定放大器。
• 以50μs的窄脉宽调整脉冲和测量（仅 6 2 2 1）。
• 测量微分电导的速度比以前的方案快 10倍而且噪声较低。 微分电导是用于 描述衬底材料能态密度的半导体研究
• Delta模式使电阻测量中的噪声降低了 1000倍。
• 对于低阻抗霍尔测量， 622X/2182A组 合的delta工作模式具有业界领先的 噪声性能和接触电位抑制。 对于较高
型号与选件
• 官方型号：6221/2182A、6200
资料整理自官方文件：6200_6221-datasheet-cn.pdf
