泰克 · Tektronix

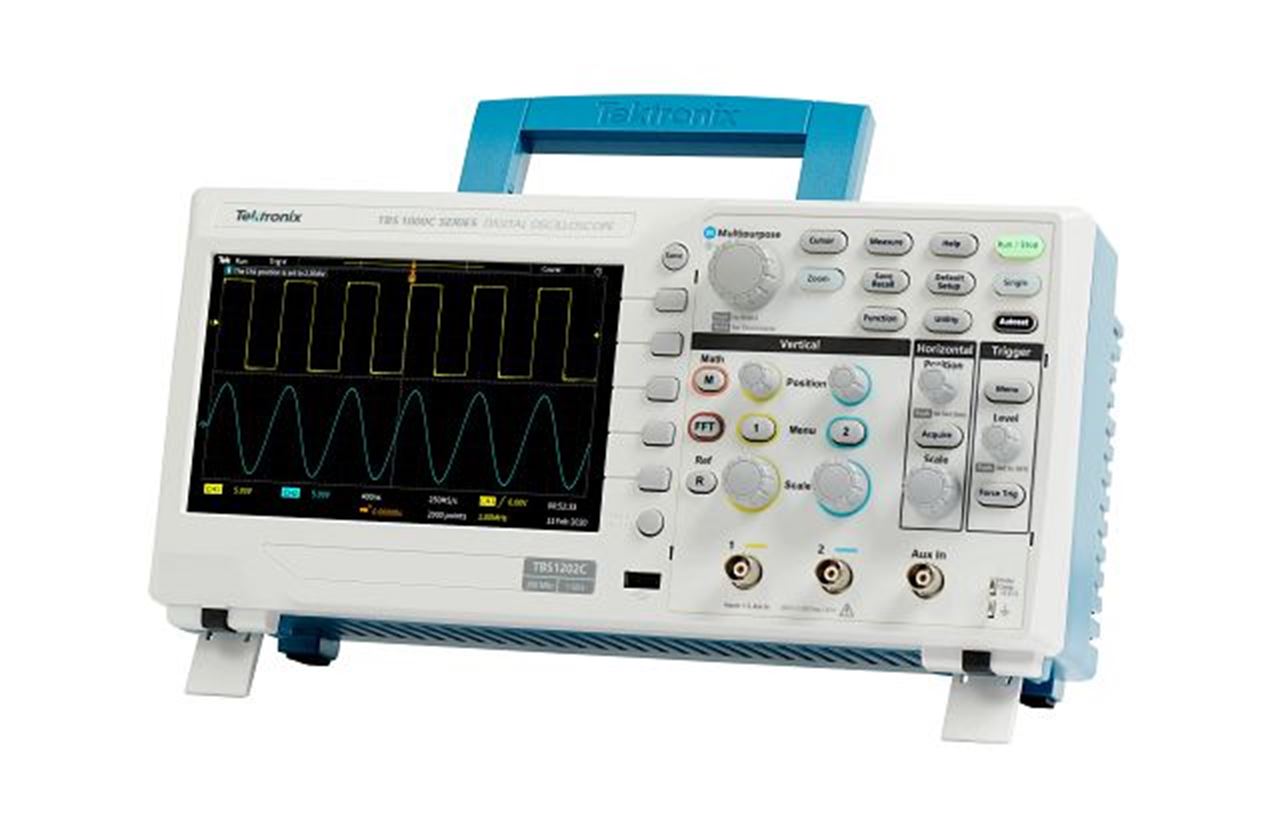

TBS1000C 数字存储示波器
TBS1000C 数字存储示波器 是泰克（Tektronix）旗下产品。官方标称带宽：50 MHz ／ 70 MHz ／ 100 MHz ／ 200 MHz。官方技术指标共 6 组、67 项，详见「详细指标」。
产品简介
TBS1000 系列数字示波器可让工程师和教育者满怀信心地查看信号。每个型号都支持高达 2 GS/s 的数字实时采样，提供熟悉且易用的控件、内置上下文敏感型帮助系统以及 5 年保修。
TBS1000C 数字存储示波器设计紧凑、经济实惠、性能可靠，可提供当今教育机构、嵌入式设计师和制造商所要求的功能、多功能性和耐用性。TBS1000C 配备 7 英寸 WVGA 彩色显示屏，采样率高达 1 GS/s，带宽范围为 50MHz 至 200 MHz，并提供五年保修。其创新的课件系统将实验室练习与面向学生的分步说明结合在一起。HelpEverywhere® 系统在整个用户界面中提供实用的技巧和提示，以使新用户能够更轻松地使用该仪器。 查看更多 示波器型号 。
TBS1000C 系列数字存储示波器设计紧凑，性价比高。它旨在满足如今的教育机构、嵌入式设计工程师和创客社区的需求。该仪器配备 7 英寸 WVGA 彩色显示屏，具有最高 1 GS/s的采样速率，带宽为 50 MHz 至 200 MHz，享受五年保修。该仪器配备了创新的课件系统，将实验室练习与分步使用说明整合在一起，供学生使用。HelpEverywhere® 系统在整个用户界面中提供有用的技巧和提示，使新用户更容易使用仪器。
32 种自动测量• 双窗口 FFT，带模拟时域和频域视图• 触发频率计数器• 平移和缩放能力• 多语言用户界面，在用户界面和前面板贴纸支持 10 种语
• 占用空间小和重量轻• 无风扇设计，运行噪音低连接性• 前面板上的 USB 2.0 主控端口，可快速简便地存储数据。
• 后面板上的 USB 2.0 设备端口用于连接到 PC 并远程控制仪器。
关键参数（官方型号对照）
• TBS1102X：模拟带宽 100 MHz；采样率 1 GS/s；记录长度 20k 点；模拟通道 2
• TBS1052C-EDU：模拟带宽 50 MHz；采样率 1 GS/s；记录长度 20k points；模拟通道 2
• TBS1052C：模拟带宽 50 MHz；采样率 1 GS/s；记录长度 20k 点；模拟通道 2
• TBS1072C：模拟带宽 70 MHz；采样率 1 GS/s；记录长度 20k 点；模拟通道 2
• TBS1102C：模拟带宽 100 MHz；采样率 1 GS/s；记录长度 20k 点；模拟通道 2
• TBS1202C：模拟带宽 200 MHz；采样率 1 GS/s；记录长度 20k 点；模拟通道 2
核心参数
• 触发信号频率读数：提供触发源的频率读数，最高为仪器带宽。
• 带宽：50 MHz ／ 70 MHz ／ 100 MHz ／ 200 MHz
• 采样率：1 GS/s
• 垂直分辨率：8 位
• 高分辨率：将一个采集间隔的多个采样平均到一个波形点。
• 最大输入电压：300 VRMS，安装类别 II；在 20 dB 时每次降额超过 4 MHz，降至 200 MHz
• 输入阻抗：1 MΩ ±2% 并联 14 pF ±2 pF
• 参数：TBS1052C ／ TBS1072C ／ TBS1102C ／ TBS1202C
功能与特点
• 7 英寸 WVGA 彩色显示屏具有 15 个水平分度，显示的信号增加 50%
• 紧凑的设计；改进的用户和编程界面
• 集成课件系统将实验室练习与面向学生的分步说明结合在一起
• HelpEverywhere® 系统在整个用户界面中提供实用的技巧和提示
• 用于多种混合信号设计故障排除的触发和采集模式
• 为便于教授基本概念，教师可以禁用自动设置、光标和自动测量
• 全部通道均实现 1 GS/s 采样率
• 所有通道上均为 20k 点记录长度
• 高级触发，包括脉冲触发、欠幅触发和行触发
• 5 年保修 主要特点

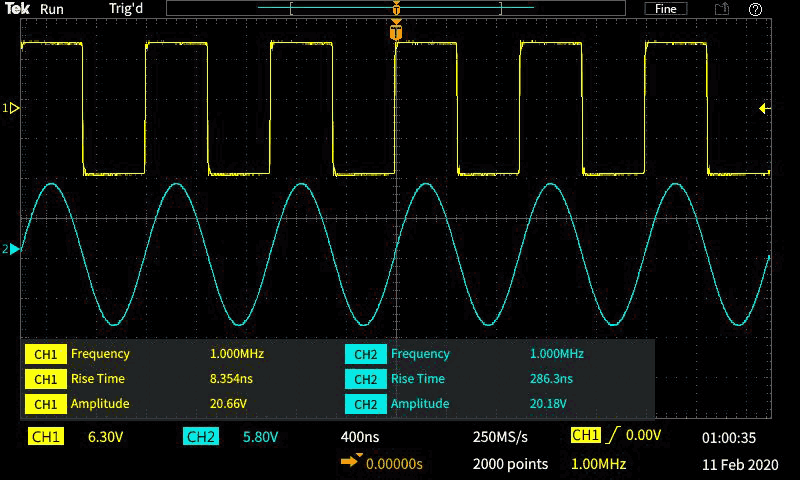

更快速地应对日常测试挑战，却不会造成预算压力

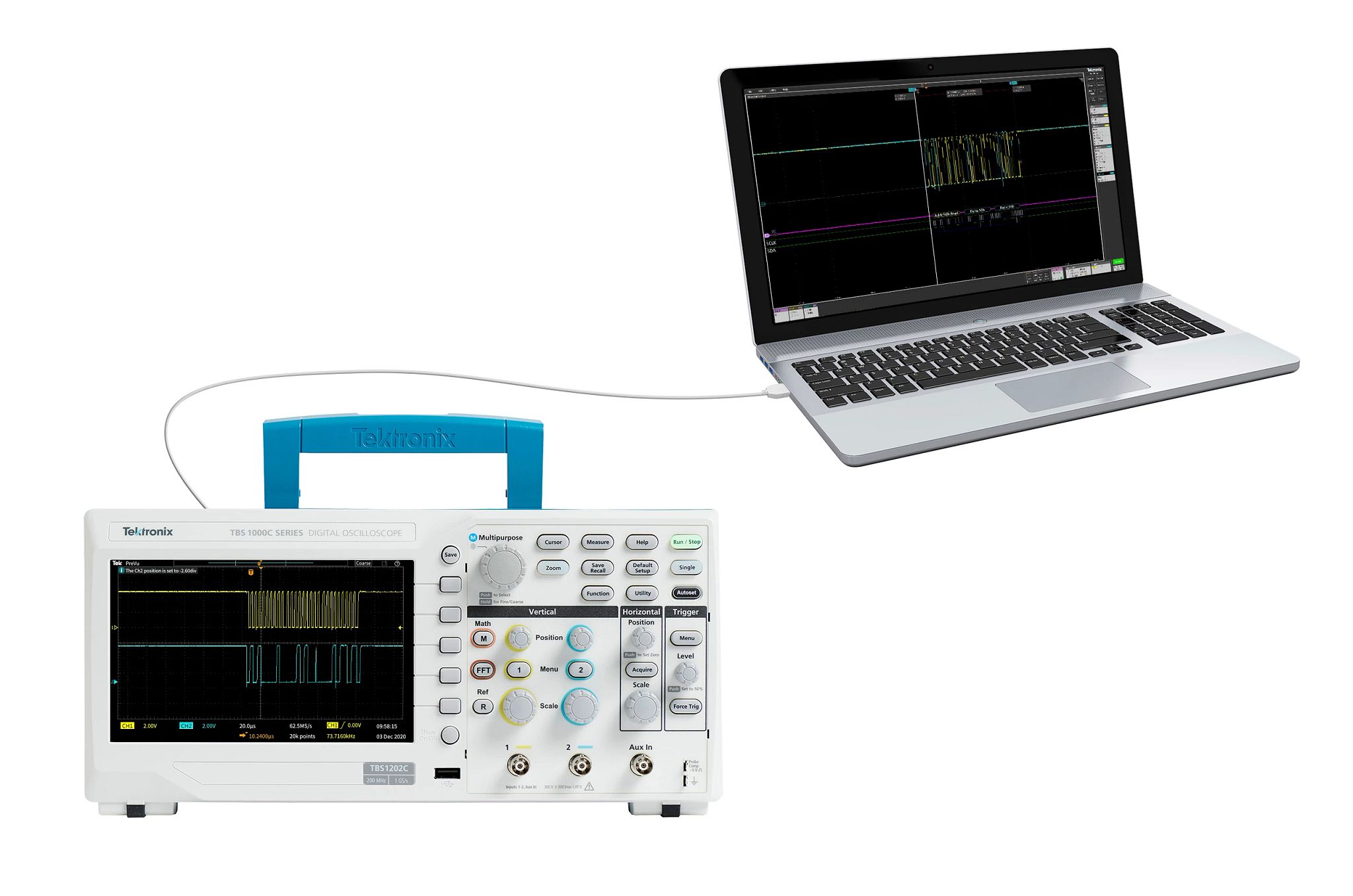

远程工作与协作

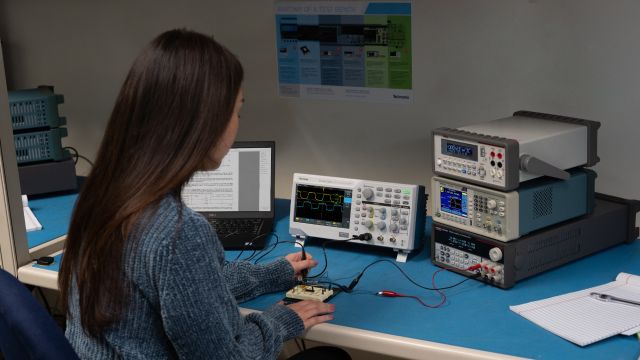

使用现今功能强大的学习工具培育未来领先工程师

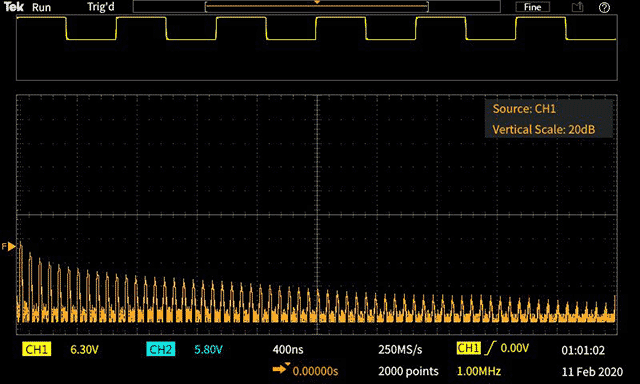

嵌入式设计
产品型号
• 官方型号：TBS1102X、TBS1052C-EDU、TBS1052C、TBS1072C、TBS1102C、TBS1202C、TBS1000C
资源下载
详细指标请见 TBS1000C 详细指标页。
泰克 Tektronix · onetest 仪器资源库
泰克 · Tektronix
TBS1000C 数字存储示波器 详细指标
TBS1000C 数字存储示波器 是泰克（Tektronix）旗下产品。官方标称带宽：50 MHz ／ 70 MHz ／ 100 MHz ／ 200 MHz。官方技术指标共 6 组、67 项，详见「详细指标」。
主要参数（官方型号对照）
• TBS1102X：模拟带宽 100 MHz；采样率 1 GS/s；记录长度 20k 点；模拟通道 2
• TBS1052C-EDU：模拟带宽 50 MHz；采样率 1 GS/s；记录长度 20k points；模拟通道 2
• TBS1052C：模拟带宽 50 MHz；采样率 1 GS/s；记录长度 20k 点；模拟通道 2
• TBS1072C：模拟带宽 70 MHz；采样率 1 GS/s；记录长度 20k 点；模拟通道 2
• TBS1102C：模拟带宽 100 MHz；采样率 1 GS/s；记录长度 20k 点；模拟通道 2
• TBS1202C：模拟带宽 200 MHz；采样率 1 GS/s；记录长度 20k 点；模拟通道 2
以下为 TBS1000C 数字存储示波器 的官方技术参数，共 6 个参数组、67 项。
参数名以行业通用中文术语为主（其中 3 项保留官方规格书原文），数值与单位保留官方规格书原样。
除另行指明外，所有技术数据都是有保障的数据。除另行说明外，所有技术规范适用于所有型号
• 参数：TBS1052C ／ TBS1072C ／ TBS1102C ／ TBS1202C
• 带宽：50 MHz ／ 70 MHz ／ 100 MHz ／ 200 MHz
• 通道：2
• 采样率：1 GS/s
• 记录长度：20 K 点
• 垂直分辨率：8 位
• 输入灵敏度范围：1 mV/div 至最大 10 V/div，1-2-5 序列，探头衰减设置为 1X
• DC 增益精度：±3.0% 阶跃增益，30℃ 以上降额 0.1%/ ／ ℃
• 最大输入电压：300 VRMS，安装类别 II；在 20 dB 时每次降额超过 4 MHz，降至 200 MHz
• 偏置范围：1 mV/div 至 50 mV/div： ± 1 V
100 mV/div 至 500 mV/div：± 10 V
• 带宽限制：20 MHz（典型）
• 输入耦合：DC、AC
• 输入阻抗：1 MΩ ±2% 并联 14 pF ±2 pF
• 垂直缩放：垂直扩展或压缩动态或停止波形
• 取样：采集采样值
• 峰值检测：在所有扫描速度下，捕获最窄 4 ns ／ 的毛刺。
• 平均值：平均包含 2 ~ 256 ／ 个波形。
• 高分辨率：将一个采集间隔的多个采样平均到一个波形点。
• 滚动：在屏幕上从右向左以小于等于 40 ms/div ／ 的扫描速度滚动波形
• 时基精度：±25 x 10-6 ，在任何 >1 ms 间隔内。
• 水平缩放：水平扩展或压缩动态或停止波形
• 时延校正范围：± 100 ns
• 外部触发输入：所有型号均包括
• 触发模式：自动、正常、单序列
• 边沿：任意通道上正或负斜率。耦合包括 DC、HF 抑制、LF 抑制和噪声抑制。
• 脉冲宽度：在正或负脉冲的宽度 >、<、=、≠ 或落在指定时间周期之内/之外时触发采集。
• 欠幅：在一个脉冲超过第一个阈值，但是未能超过第二个阈值时触发采集。
• 触发源：CH1、CH2、辅助输入、交流线路
• 触发耦合：DC、噪声抑制、高频抑制、低频抑制
• 触发信号频率读数：提供触发源的频率读数，最高为仪器带宽。
• 光标：时间、幅度、屏幕
• 自动测量：32 项，一次最多可以在屏幕上显示其中六项。测量包括：周期，频率，上升时间，下降时间，正占空
• 选通：隔离采集内部发生的具体事件，使用屏幕、在波形光标之间或整个记录长度中获得测量数据。
• 代数：加、减和乘波形
技术规格
• 显示器类型：7 英寸 TFT 彩色显示器
• 显示器分辨率：水平 800 x ／ 垂直 480 显示像素 (WVGA)
• 波形样式：矢量、可变余辉和无穷大余辉。
• 格式：YT 和 XY
• 输入/输出端口 USB 2.0 主控端口：支持 USB 海量存储设备
• 输入/输出端口 USB 2.0 设备端口：后面板连接器可以通过 USBTMC 或 GPIB 及 TEK-USB-488 ／ 与示波器通信或控制示波器
• 幅度：5 V
• 频率：1 KHz
• Kensington 型锁：后面安全插槽连接标准 Kensington ／ 型锁
• 电源：100 至 240 V ／ AC RMS ±10%
• 电源频率：45 Hz 至 65 Hz（100 ／ 至 240 V）
• 360 Hz 至 440 Hz：（100 至 132 V）
• 功耗：最大 30 W
• 尺寸：参数 ／ 毫米 ／ 英寸
• 高度：154.95 ／ 6.1
• 宽度：325.12 ／ 12.8
• 厚度：106.68 ／ 4.2
• 装运尺寸：参数 ／ 毫米 ／ 英寸
• 高度：266.7 ／ 10.5
• 宽度：476.2 ／ 18.75
• 厚度：228.6 ／ 9.0
• 重量：参数 ／ 公斤 ／ 磅
• 仅仪器：1.979 ／ 4.36
• 仪器和附件：2.2 ／ 4.9
• 散热间隙：仪器左侧、右侧和后面要求 50 毫米（2 英寸）。
环境和安全
• 工作状态：0 ºC ~ +50 ºC
• 非工作状态：30 ºC 至 +71 ºC
• 工作状态：在不高于 +30 °C 时，相对湿度 (% RH) 为 5% 到 90%，
在 +30 °C 至 +50 °C 时，相对湿度为 5% 到 60%，
• 非工作状态：在不高于 +30 °C 时，5% 到 90% 相对湿度
无冷凝
• 工作状态：最高 3,000 ／ 米（9,842 英尺）
• 非工作状态：最高 12,000 ／ 米（39,370 英尺）
• 电磁兼容性：EC 委员会指令 2014/30/EU
• 安全：符合产品安全低电压指令 2014/35/EU
型号与选件
• 官方型号：TBS1102X、TBS1052C-EDU、TBS1052C、TBS1072C、TBS1102C、TBS1202C、TBS1000C
指标整理自官方文件：TBS1000C-Datasheet-ZH-CN_3GC616743.pdf
