固纬电子 · GW Instek

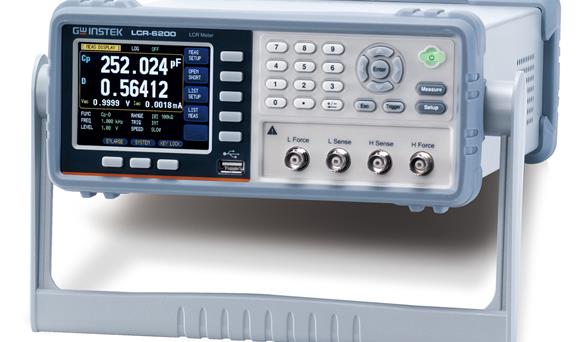

LCR-6000 数字电桥
产品简介
LCR测试仪能准确并稳定地测定各种各样的元件参数，主要是用来测试电感、电容、电阻的测试仪。它具有功能直接、操作简便等特点。下面介绍一下简单的元件参数：
电抗X：类似于直流电路中电阻对电流的阻碍作用，在交流电路（如串联RLC电路）中，电容及电感也会对电流起阻碍作用，单位是欧姆，符号为Ω。
阻抗Z：在具有电阻、电感和电容的电路里，对电路中的电流所起的阻碍作用叫做阻抗。阻抗常用Z表示，是一个复数，实部称为电阻，虚部称为电抗。
品质因数Q：对电子共振系统而言，Q因子表示电阻的影响，个别储存元件的Q因子和对应信号频率有关，一般是电路的共振频率。Q=Xs/Rs。
核心参数
• 基本准确度：0.05%
产品特性
• 固纬电子推出全新的高精密度LCR表 – LCR-6000系列，该系列提供测试频率从2kHz ~300kHz，共5个机型
• 虽然LCR-6000系列小型化了，但它所能提供的多样丰富的特色，可广泛使用于被动组件测试的各阶段，如R&D、生产测试、入料检验…等
典型应用
• 实验室通用电参数（电压/电流/电阻/电容/频率）测量
• 元器件参数筛选与来料检验
• 产线在线测试与校准比对
• 科研教学的测量原理演示与实验
• 计量院所的直流/低频量值溯源
型号与配置
• 型号 LCR-6300 · 测试频率 10Hz-300KHz · 基本精度 0.05% · 10个步骤测试功能 YES · USB存储功能 YES · 标配接口 USB/RS-232
• 型号 LCR-6200 · 测试频率 10Hz-200KHz · 基本精度 0.05% · 10个步骤测试功能 YES · USB存储功能 YES · 标配接口 USB/RS-232
• 型号 LCR-6100 · 测试频率 10Hz-100KHz · 基本精度 0.05% · 10个步骤测试功能 YES · USB存储功能 YES · 标配接口 USB/RS-232
• 型号 LCR-6020 · 测试频率 10Hz-20KHz · 基本精度 0.05% · 10个步骤测试功能 YES · USB存储功能 YES · 标配接口 USB/RS-232
• 型号 LCR-6002 · 测试频率 10Hz-2KHz · 基本精度 0.05% · 10个步骤测试功能 YES · USB存储功能 YES · 标配接口 USB/RS-232
资源下载
本页技术指标整理自厂商官方资料，实际配置以厂商最新规格书为准。
详细指标请见 LCR-6000 详细指标页。
onetest仪器资源库 · 固纬电子 LCR-6000 数字电桥
固纬 GW Instek
LCR-6000系列(LCR-6002,LCR-6020,LCR-6100,LCR-6200,LCR-6300) 详细指标
以下技术指标整理自厂商官方规格资料
主要规格
• LCR-6300：10Hz～300kHz(±0.01%) (4 位显示)
• LCR-6200：10Hz～200kHz(±0.01%) (4 位显示)
• LCR-6100：10Hz～100kHz(±0.01%) (4 位显示)
• LCR-6020：10Hz～20kHz(±0.01%) (4 位显示)
• LCR-6002：10Hz～2kHz(±0.01%) (4 位显示)
• 慢速 / 中速：0.05%
• 快速：0.10%
• 电压：10.00mV- 2.00V (±10%) CV:10.00mV- 2.00V(±6%)
• 电流：100.0uA- 20.00mA (±10%) CC:100.0uA- 20.00mA(±6%) (@2VMax)
• 内部：±2.5V (0.5%+0.005V)
• R, X, |Z|：0.00001Ω ~ 99.9999MΩ
• G, B, |Y|：0.01nS ~ 999.999S
• L：0.00001uH ~ 9999.99H
• C：0.00001pF ~ 9999.99mF
• D：0.00001 ~ 9.99999
• Q：0.00001 ~ 99999.9
• θd：-179.999° ~ 179.999°
• θr：-3.14159 ~ 3.14159
• DCR：0.00001Ω ~ 99.9999MΩ
• Δ%：-99999% ~ 99999%
• 测试组合：Cs-Rs, Cs-D, Cp-Rp, Cp-D, Lp-Rp, Lp-Q, Ls-Rs, Ls-Q,Rs-Q, Rp-Q, R-X, DCR, Z-θr, Z-θd, Z-D, Z-Q, Auto LCZ
• 监控参数(最多2个可选择/每次)：Z, D, Q, Vac, Iac, Δ, Δ%, θr, θd, R, X, G, B, Y
• 内部 – 面板设定：10个文件名
• 内部 – 量测数据：10000 Data(.csv)
• USB储存：10个文件名, 9999个Data档案, 999个LCD画面档案
• 自动准位控制 (ALC)：ON/OFF
• 平均：1~256次
• 触发：内部 / 手动 / 外部 / Bus
• 触发延迟：0ms~60s
• 判定功能：PASS / FAIL
• 画面储存：直接存入USB（Bmp格式）
onetest仪器资源库 · 固纬 GW Instek LCR-6000系列(LCR-6002,LCR-6020,LCR-6100,LCR-6200,LCR-6300) 详细指标
