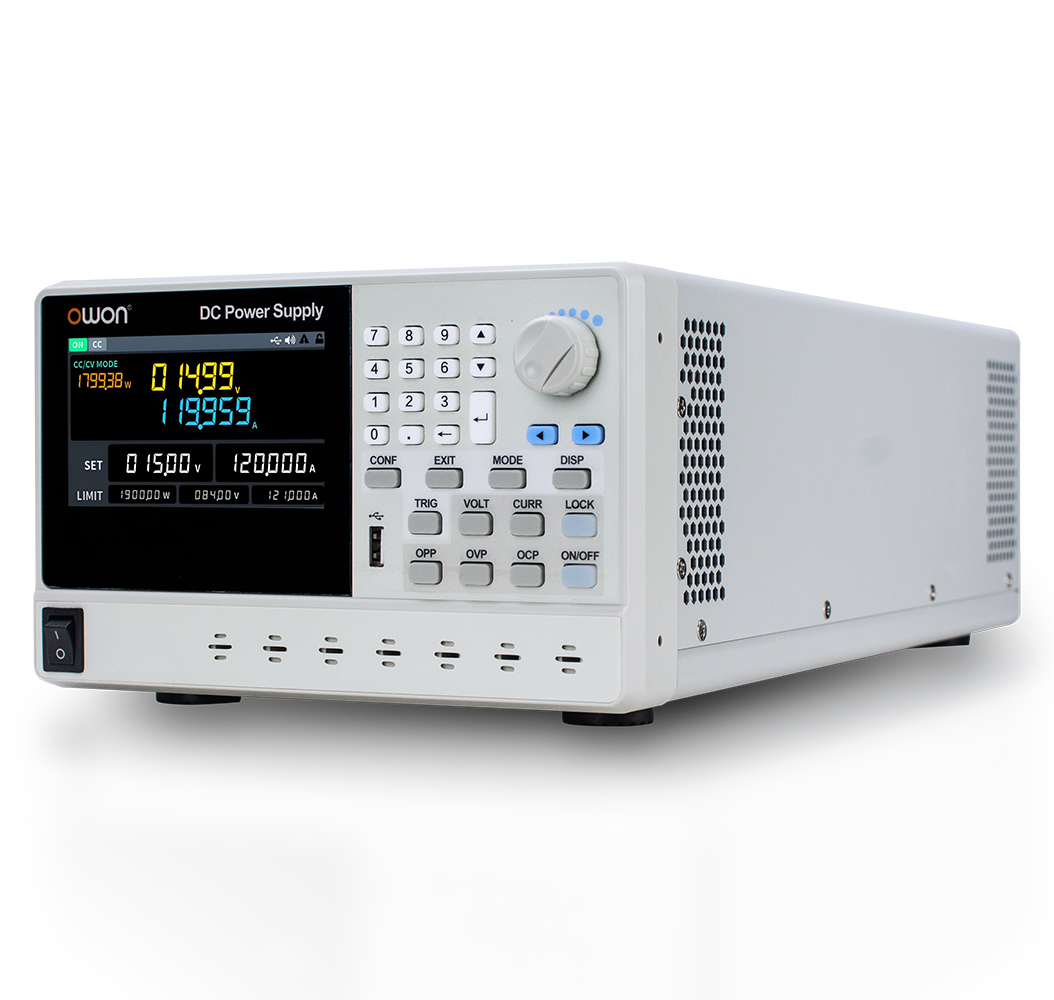

OWH80 是利利普（OWON）的高电流直流电源，1800W至2000W。
ZW-LNA-PWR-4/16为低温低噪放专用电源，具有精度高，体积小，通道多和使用便携等优点。该单元可通过网口控制，通过配置软件进行操作。
同厂商产品
GPP-1000 最高0~60V 最大电流0至10A 直流电源 是固纬电子（GW Instek）的直流电源。GPP-1000系列是一款高精度可程序化直流电源供应器，其电压分辨率达1 mV / 0.1 mV，电流则提供三档分辨率，最高可达1 μA / 0.1 μA，确保精密测试的准确性。此设备支持定电压(CV)与定电流(CC)模式，并具备电源与电子负载切换功能，适用于多样化的测试环境。核心配置：电压的设定/回读分辨率 1 mV / 0.1 mV。
PLR 最高0~60V 最大电流10至100A 直流电源|固纬 GW Instek (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
固纬电子 · GW Instek

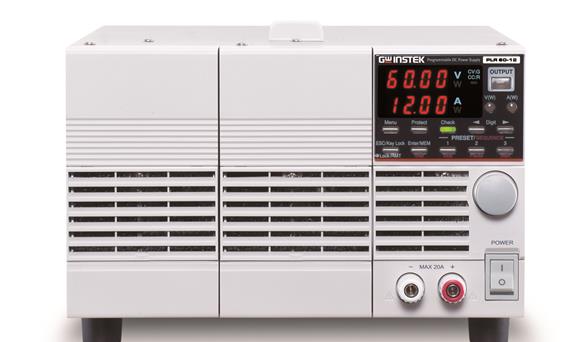

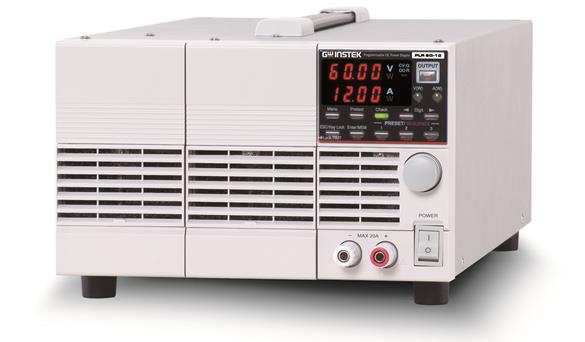

PLR 最高0~60V 最大电流10至100A 直流电源
产品简介

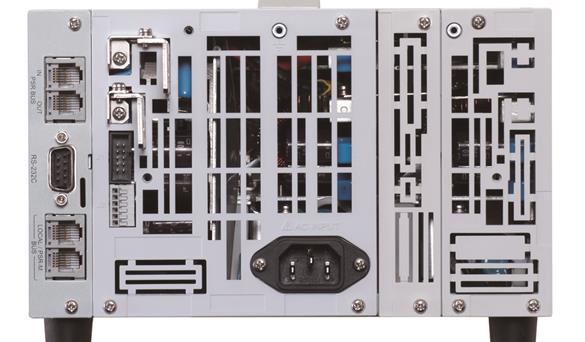

固纬最新推出的PLR 系列共有6 个机种，输出电压范围分别为20V/36V/60V，而输出功率分别为360W 和720W。透过外部串联或是并联的连接方式，以提高整体的输出电压或输出电流，针对同机种的机器可提供2 台串联或3 台并联 。PLR 系列提供三组默认功能键可储存经常使用的电压及电流参数, 使用者可以快速的进行呼叫/储存；此外序列编程功能，可以透过计算机来执行序列参数编辑，此序列编程的参数是由一连串的电压和电流步阶组合而成, 经由RS232C(标配), LAN/USB(选配)或 GPIB/USB(选配) 接口来进行PC端序列编程数据的传输至电源供应器内部存储器，此功能经常被运用来建立标准的测试流程，以验证待测体在快速变化条件下其特性的状态。PLR 系列具有过电压及过电流保护，当保护被触发启动时，电源供应器的输出功能将被关闭，以保护待测体，另外在背板所提供的模拟监视(标配)与模拟控制(选配)功能，可用来监控或控制其电源供应器的输出。
PLR 系列是一种混合型的电路设计，它集成了线性式(Linear)和交换式(Switching)两者电路的架构所组合而成的。交换式(Switching)电路的优点是高功率密度，而线性电路具有低噪声,低纹波和快速的电压恢复时间等优异的特性。PLR 系列结合线性和交换式电路的所有优点，不仅拥有小巧的尺寸、重量轻、低纹波，亦具有快速的电压恢复时间约100us。快速电压恢复时间可以让电源供应器提供较稳定的输出电压，因此适合较大负载电流变化的测试单体(DUT)来使用。PLR 系列提供启动电流优先功能来防止输出瞬间的电压及电流过冲问题，特别适合使用在LED 及二极管等负载测试。
PLR 系列满足各种工业外围产品相关的测试，包括半导体设备及汽车电子组件等的可靠性试验、耐久性试验和电子组件的老化试验等，以提高各终端产品的质量和可靠性。
核心参数
• 额定输出电压：20V/36V/60V
• 输出功率：360W/720W
产品特性
• 通信接口：LAN/USB(选配)或 GPIB/USB
• 透过外部串联或是并联的连接方式，以提高整体的输出电压或输出电流，针对同机种的机器可提供2 台串联或3 台并联
• PLR 系列提供三组默认功能键可储存经常使用的电压及电流参数, 使用者可以快速的进行呼叫/储存
• 快速电压恢复时间可以让电源供应器提供较稳定的输出电压，因此适合较大负载电流变化的测试单体(DUT)来使用
• PLR 系列提供启动电流优先功能来防止输出瞬间的电压及电流过冲问题，特别适合使用在LED 及二极管等负载测试
典型应用
• 研发实验室的芯片、模块供电与功耗分析
• 电源模块的老化测试与负载特性验证
• 电池充放电测试与容量评估
• 产线自动化供电与程控测试
• 新能源（光伏/储能/电动汽车）部件的供电与回馈测试
型号与配置

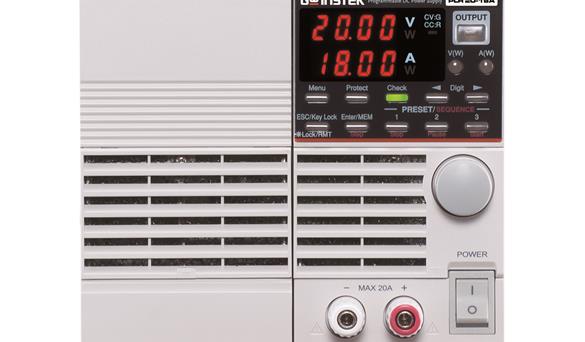

• 型号 PLR 20-18 · 电流 18A · 电压 20V · 功率 360W · 功能 开关 · 标配接口 RS232
• 型号 PLR 20-36 · 电流 36A · 电压 20V · 功率 720W · 功能 开关 · 标配接口 RS232
• 型号 PLR 36-10 · 电流 10A · 电压 36V · 功率 360W · 功能 开关 · 标配接口 RS232
• 型号 PLR 36-20 · 电流 20A · 电压 36V · 功率 720W · 功能 开关 · 标配接口 RS232
• 型号 PLR 60-6 · 电流 6A · 电压 60V · 功率 360W · 功能 开关 · 标配接口 RS232
• 型号 PLR 60-12 · 电流 12A · 电压 60V · 功率 720W · 功能 开关 · 标配接口 RS232
资源下载
本页技术指标整理自厂商官方资料，实际配置以厂商最新规格书为准。
详细指标请见 PLR 详细指标页。
onetest仪器资源库 · 固纬电子 PLR 最高0~60V 最大电流10至100A 直流电源
固纬 GW Instek
PLR系列（开关式）(PLR 20-18,PLR 20-36,PLR 36-10,PLR 36-20,PLR 60-6,PLR 60-12) 详细指标
以下技术指标整理自厂商官方规格资料
主要规格
• 电压（CC rms 1）：±（0.1%rdg+2digits)
• 电压（CC rms 2）：±（0.1%rdg+2digits)
• 电压（CC rms 3）：±（0.1%rdg+2digits)
• 电流（CC rms 1）：±（0.5%rdg+2digits)
• 电流（CC rms 2）：±（0.5%rdg+2digits)
• 电流（CC rms 3）：±（0.5%rdg+2digits)
• 功率（CC rms 1）：±（0.7%rdg+1.5F.S.)
• 功率（CC rms 2）：±（0.7%rdg+1.5F.S.)
• 功率（CC rms 3）：±（0.7%rdg+1.5F.S.)
• 电压（CC rms 1）：±（0.5%SETg+0.5%F.S.)
• 电压（CC rms 2）：±（0.5%SETg+0.5%F.S.)
• 电压（CC rms 3）：±（0.5%SETg+0.5%F.S.)
• 电流（CC rms 1）：±（1%SETg+1%F.S.)
• 电流（CC rms 2）：±（1%SETg+1%F.S.)
• 电流（CC rms 3）：±（1%SETg+1%F.S.)
• 上升时间(输出电压：10%→90%FS)（CC rms 1）：50ms/50ms;无负载/额定负载
• 上升时间(输出电压：10%→90%FS)（CC rms 2）：50ms/50ms;无负载/额定负载
• 上升时间(输出电压：10%→90%FS)（CC rms 3）：50ms/50ms;无负载/额定负载
• 下降时间(全负载)(输出电压：10%→90%FS)（CC rms 1）：50ms
• 下降时间(全负载)(输出电压：10%→90%FS)（CC rms 2）：50ms
• 下降时间(全负载)(输出电压：10%→90%FS)（CC rms 3）：150ms
• 下降时间(无负载) (输出电压：10%→90%FS)（CC rms 1）：250ms
• 下降时间(无负载) (输出电压：10%→90%FS)（CC rms 2）：250ms
• 下降时间(无负载) (输出电压：10%→90%FS)（CC rms 3）：600ms
• 负载瞬时恢复时间 (负载从50到100%)（CC rms 1）：100us
• 负载瞬时恢复时间 (负载从50到100%)（CC rms 2）：100us
• 负载瞬时恢复时间 (负载从50到100%)（CC rms 3）：100us
• OVP：范围设定：10%~110%F.S.分辨率设定：最低显示分辨率的10倍 当输出电压超过设定的OVP值时激活：硬件检测
• OCP：范围设定： 5%~110%F.S.分辨率设定：最低显示分辨率的10倍 当输出电流超过设定的OCP值时激活：软件检测
• UVP：范围设定： -1V~110%F.S.分辨率设定：最低显示分辨率的10倍 当输出电压低于设定的UVP值时激活：软件检测
• 操作温度：0℃~40℃
• 存储温度：﹣20℃~60℃
• 操作湿度：30%~85%RH（非冷凝）
• 存储湿度：20%~85%RH（非冷凝）
• 电压：±100ppm/℃
• 电流：±100ppm/℃
• 冷却方法：强制冷却:风扇速度与内部散热片的温度成比例
• 电源：单相100VAC至240VAC,50HZ到60HZ

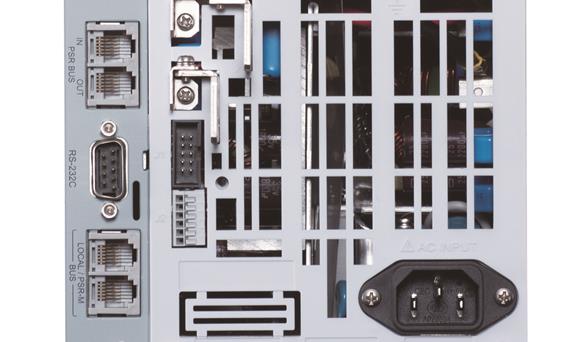

• 接口：RS-232C（标配）；GPIB/USB/LAN（选配）
• 模拟控制：可以
• 外形尺寸&重量（功率因数 1）：139.5（H）X 140（W）X 415.5（D）约5.2kg
• 外形尺寸&重量（功率因数 2）：139.5（H）X 210（W）X 415.5（D）约7.5kg
• 外形尺寸&重量（功率因数 3）：139.5（H）X 140（W）X 415.5（D）约5.2kg
• 外形尺寸&重量（功率因数 4）：139.5（H）X 210（W）X 415.5（D）约7.5kg
• 外形尺寸&重量（功率因数 5）：139.5（H）X 140（W）X 415.5（D）约5.2kg
• 外形尺寸&重量（功率因数 6）：139.5（H）X 210（W）X 415.5（D）约7.5kg
