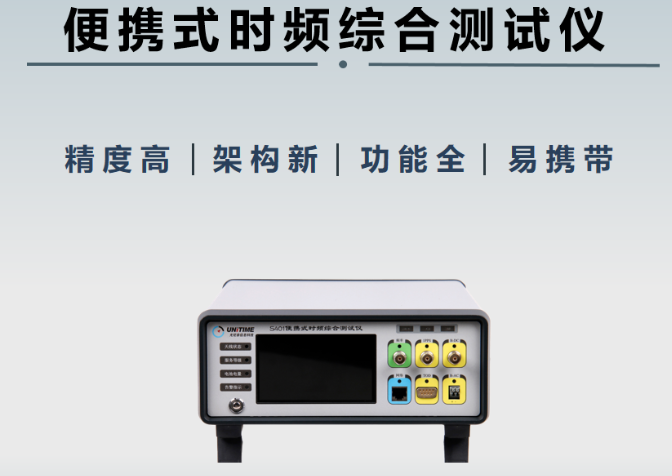

S400 便携式时频综合测试仪核心功能覆盖 “测量” 与 “输出” 双场景，且具备软件跨设备适配能力：测量能力：可测量 1PPS、B-DC 码、NTP、PTP 信号的授时精度，同时支持频率信号的稳定度与准确度测量；输出能力：能提供 1PPS、B-DC 码、NTP、PTP 等标准时间信号，以及高精度 10M 标频信号；软件支持：配套软件可在主机触摸屏运行，也可同步适配计算机、平板电脑、手机等设备；荣誉资质：获得 “江苏省 2019 年科技创新发明三等奖”，入选 “南京市 2019 年创新产品推广示范推荐目录”。

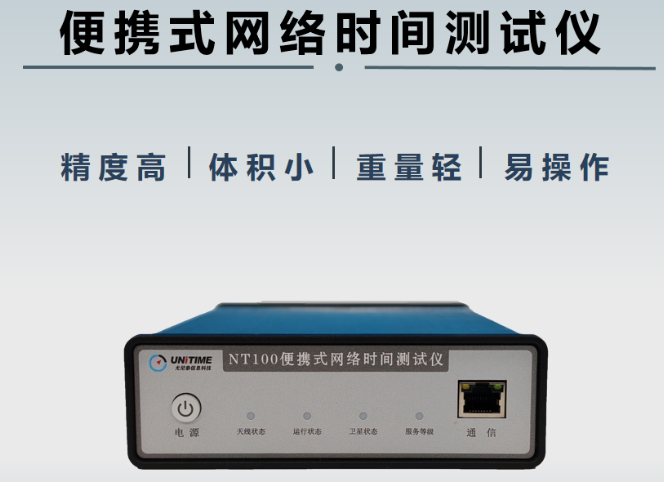

NT100 型便携式网络时间测试仪核心功能涵盖 “测量” 与 “授时” 两大场景：测量能力：可对 NTP（网络时间协议）、PTP（精确时间协议）的授时精度进行测量；授时能力：支持 NTP、PTP 授时；数据展示：测量结果可通过配套 APP 实时显示，APP 兼容 Android 手机平台与 Windows 电脑平台。

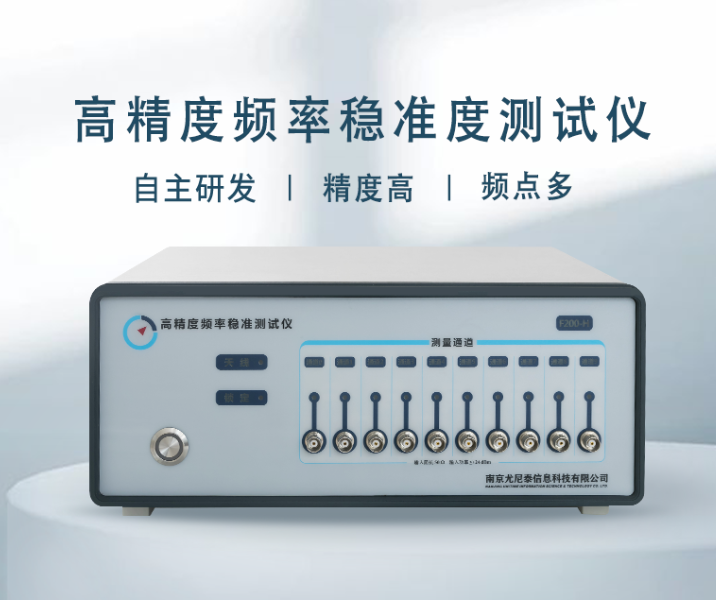

F200 系列高精度频率稳准测试仪是一款专门针对高精度频率稳准度测试的设备
同厂商产品

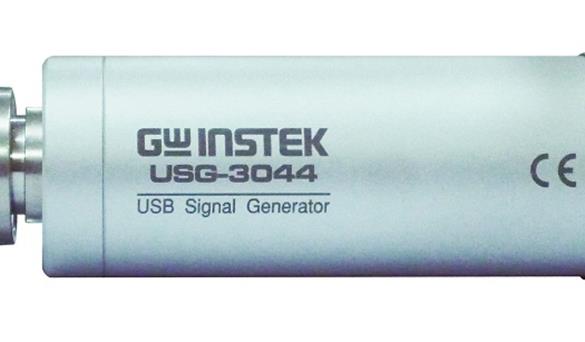

USG-SERIES 计频器 是固纬电子（GW Instek）的时频测试/频率计。固纬电子的USG系列射频信号产生器，有5种型号可以选择。USG系列是轻巧携带型及USB界面兼容的RF信号产生器，其输出频率范围从35MHz 至 4400MHz；USG系列仅提供连续波(CW)信号输出，无任何信号调变功能。USG系列RF信号产生器内建电子衰减器，可以调整功率范围从-30dBm至 0dBm。核心配置：频率范围 34.5MHz ~ 4400MHz；功率输出范围 -30dBm ~ 0dBm；频率分辨率 10kHz。
SFG-830 计频器|固纬 GW Instek (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
固纬电子 · GW Instek
SFG-830 计频器
产品简介
SFG-830（升级替代型号AFG-3051） 是 固纬 GW Instek 的产品系列。官方核心特性包括：30MHz 直接数字合成、20mHz 频率解析度、±10ppm 频率精确度、12 Bit, 5M 采样/S 任意波形、内部合成FM, AM 和相位调制(PSK)、线性和对数扫描。
核心参数
• 标准接口：RS-232C
典型应用
• 通信、导航设备的频率与时间间隔测量
• 晶振、时钟源的频率准确度与稳定度评估
• 雷达与电子对抗系统的时间同步测试
• 产线频率校准与筛选
• 科研院校的时频计量教学
资源下载
本页技术指标整理自厂商官方资料，实际配置以厂商最新规格书为准。
详细指标请见 SFG-830 详细指标页。
onetest仪器资源库 · 固纬电子 SFG-830 计频器
固纬 GW Instek
SFG-830（升级替代型号AFG-3051） 详细指标
以下技术指标整理自厂商官方规格资料
主要规格
• 正弦波：20mHz ~ 30MHz
• 方波：20mHz ~ 30MHz
• 三角波：100mHz ~ 100kHz
• Ramp：100mHz ~ 100kHz
• 正弦波：20mHz
• 方波：20mHz
• 三角波：10mHz
• Ramp：10mHz
• 电源阻抗：50Ω±10%
• 范围：10mV ~ 10Vpp (加 50Ω ) 8 档, |Vac peak| + |Vdc| < 5V
• 分辨率：3 位
• 精确度：±0.5dB (±5mVrms)(正弦波输出) ;±12% (±5mVrms)(方波输出) ;±5% (±5mVrms)(三角波输出) ;±5% (±5mVrms)(任意波输出) ;
• 范围：±5V (加50Ω), |Vac peak| + |Vdc| < 5V
• 精确度：±1.5% 设置值 + 1mV
• Sync 输出：TTl 电平
• Sync 扇出：>10TTl 负载
• 谐波失真：DC ~ 100kHz : -50dBc, 0.1M ~ 1MHz : -40dBc, 1M ~ 10MHz : -30dBc,10M ~ 30MHz : -25dBc
• 上升/下降时间：< 15nS
• 过冲：< 5% (在满刻度输出时)
• 不对称度：±1% 周期 + 4nS
• 线性度：± 0.1% 满刻度输出
• 采样率：42.949600MHz / N, N = 8, 10, 12.......215
• 波长度：最大12000 点
• 垂直分辨率：12 位
• 扫描功能：线性/对数
• 扫描范围：20mHz ~ 30MHz
• 扫描时间：0.01S ~ 1000S
• 幅度调制功能：外部,内部(正弦波,三角波,ramp,方波)
• 调制速率：10mHz~10kHz(内部)50kHz 最大(外部)
• 调制范围：0 ~ 100%
• 外部输入：±5V 100% 调制时
• 外部输入阻抗：100kΩ
• 频率调制功能：正弦波, 三角波, ramp, 方波
• 调制速率：10mHz ~ 10kHz
• 调制范围：30MHz (三角波, ramp为100kHz)
• 相位调制范围：360 度
• 调制速率：20mHz ~ 10kHz
