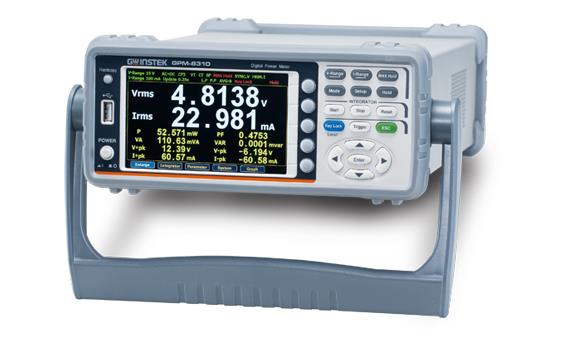

GPM-8310 功率计 是固纬电子（GW Instek）的多功能仪器。固纬电子 – GPM-8310，单相(1P/2W)交流电源功率量测的数字功率计，该产品测试频宽可达DC, 0.1Hz~100kHz、采用16bits A/D、取样率300kHz。使用5” TFT LCD显示屏、5位数量测显示、提供25种功率量测上相关参数，以及有高精准度的量测能力；核心配置：一般画面 显示2个主测项+8个小测项；简易画面 显示4个主测项的测试值；波形显示 V (电压), I (电流), P (功率)。
GPM-8213 功率计|固纬 GW Instek (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
固纬电子 · GW Instek
GPM-8213 功率计
产品简介
固纬电子– GPM-8213，专为单相(1P/2W)交流电源功率量测设计的数字功率计。该产品采用4” TFT LCD显示幕、5位数量测显示、提供19种功率量测上相关参数、积分量测功能，并具有高精准的电压/电流/功率量测能力、前/后面板输入端子、多样的通讯接口…等，来协助使用者达成清晰、便捷、准确的功率量测。
GPM-8213提供多达19种功率量测上的相关参数，包括电压(Vrms/ V+pk / V-pk)、电流(Irms/ I+pk / I-pk)、频率(VHz/ IHz)、功率(P/ P+pk / P-pk)、波峰因素(CFV/ CFI)、视在功率(VA)、无效功率(VAR)、功率因数(PF)、相位角(DEG)外，还可以测量总谐波失真率(THDV/ THDI)，以及高精准的电压/电流/功率量测能力(±0.1%读值±0.1%档位)；并且妥善的利用了TFT LCD显示幕的优势，除可使用简单模式呈现与传统功率计相同的四个量测参数外，甚至还可显示8种量测参数(2个主要量测+6个监控量测)的模式，不只满足了制程测试上精准度及清晰易读的需要、同时也能符合研发设计和品质验证上多样性的量测应用需求。
针于待测产品需符合IEC 62301/EN 50564待机功率消耗量测时的设备需求，GPM-8213也提供量测支援，包括测试频宽可达DC~6kHz、可支援小电流档位至5mA(解析度可达0.1uA)、可满足1uW的功率量测解析度、波峰因素可达3 (半量程可达6)，同时可测量总谐波失真率(至少13阶的电源谐波)。对于一般功率量测时的大电压/大电流量测应用，也提供PT / CT rate功能可搭配外部比压器(Potential Transformer)或比流器(Current Transformer)以符合量测需求。
另外，在资料撷取和储存方面，除了可以透过标准配备的RS-232C/ USB介面(虚拟COM)/ LAN来编写程式读取外，同时还提供可选购的GPIB介面(需于出厂前加装)，以符合多数使用自动量测系统者的习惯。
核心参数
• 标准画面：显示2个主测项+6个次测项
• 简易画面：显示4个主测项的测试值
产品特性
• 通信接口：USB介面(虚拟COM)/ LAN
典型应用
• 实验室通用电参数（电压/电流/电阻/电容/频率）测量
• 元器件参数筛选与来料检验
• 产线在线测试与校准比对
• 科研教学的测量原理演示与实验
• 计量院所的直流/低频量值溯源
型号与配置
• 型号 GPM-8213 · 显示 4寸TFT LCD · 档位 600V/20A · 待机功耗测试 YES · 标配接口 USB/RS-232/LAN
资源下载
本页技术指标整理自厂商官方资料，实际配置以厂商最新规格书为准。
详细指标请见 GPM-8213 详细指标页。
onetest仪器资源库 · 固纬电子 GPM-8213 功率计
固纬 GW Instek
GPM-8213 详细指标
以下技术指标整理自厂商官方规格资料
主要规格
• 项目：档位
• 输入电压：600 Vrms
• 输入电流：20 Arms
• 输入阻抗(50/60 Hz)：电压
• 输入阻抗(50/60 Hz)：2.4MΩ
• 电流：5mA - 200mA：500mΩ
• 电流：0.5A - 20A：5mΩ
• 最大显示电压：700 Vrms
• 最大显示电流：25 Arms
• 最大允许绝缘电压：300 V
• 低频滤波器：截止频率
• 低频滤波器：500 Hz
• 同步频率：45Hz ~ 6kHz
• 平均次数：1, 2, 4, 8, 16, 32, 64
• 显示项目(标准模式)：8个项目(同时)
• 显示项目(简易模式)：4个项目(同时)
• 显示位数：5
• 电压转换器 (PT ratio)：1 ~ 9999.999
• 电流转换器 (CT ratio)：1 ~ 9999.999
• 量测项目：电压、电流、有效功率、视在功率、无效功率、功率因素、相位角、频率、积分电流、积分功率、正积分功率、负积分功率、积分时间、电压波形因素、电流波形因素、峰值电压、峰值电流、总谐波失真
• 量测显示符号：Vdc, Vrms, V+pk, V-pk, Idc, Irms, I+pk, I-pk, P, P+pk, P-pk, VA, VAR, PF, CFV, CFI, DEG, VHz, IHz, THDV, THDI
• 量测档位：CF=3
• 量测档位：15V, 30V, 60V, 150V, 300V, 600V
• CF=6：7.5V, 15V, 30V, 75V, 150V, 300V
• 波形因素：3, 6
• 准确度：有效范围
• 准确度：档位的1 % ~ 105 %
• DC：±(0.2 % 读值 + 0.2 % 档位)
• 45 Hz ≤f ≤ 66 Hz：±(0.1 % 读值 + 0.1 % 档位)
• 66 Hz < f ≤ 1kHz：±(0.1 % 读值 + 0.2 % 档位)
• 1 kHz < f ≤ 6kHz：± 3 % 档位
• 滤波器开启：增加误差 0.3 %读值@ 45Hz to 66Hz
• 温度影响：5-18˚C / 28-40˚C
• 温度影响：增加 ±0.03%读值 /˚C
• 残留噪声：0.5 % 档位
• 量测档位：5mA, 10mA, 20mA, 50mA, 100mA, 200mA, 500mA, 1A, 2A, 5A, 10A, 20A
• CF=6：2.5mA, 5mA, 10mA, 25mA, 50mA, 100mA, 250mA, 0.5A, 1A, 2.5A, 5A, 10A
• 滤波器开启：增加误差0.3 % 读值@ 45Hz to 66Hz
• 温度影响：增加 ±0.03% 读值 /˚C
• 准确度：档位的1 % ~ 110 %
• 66 Hz < f ≤ 1kHz：±(0.1 % 读值 + 0.3 % 档位)
• 滤波器开起：增加误差 0.3 % 读值@ 45Hz to 66Hz
• 量测范围：滤波器开启
• 量测范围：30.000Hz to 499.99Hz
• 滤波器关闭：30.000Hz to 9.9999kHz
• 量测项目：电压、电流
• 有效输入范围：输入电压文件位的10% ~ 105%
• 准确度：±(0.06 % 读值)
• 积分器：准确度
• 积分器：±(电压或电流准确度 + 0.1 % 读值)
• 定时器：范围
• 定时器：0 时 0 分 ~ 9999 时 59 分
• 准确度：±0.01% ±1秒
• 储存状态：温度−40°C ~ 70°C；湿度 < 90%RH(无冷凝)
• 使用电源：AC 100-240V, 50–60Hz ; 消耗功率25VA(最大)
• 尺寸及重量：270(宽) x 110(高) x 350(深) mm, 约2.9公斤
