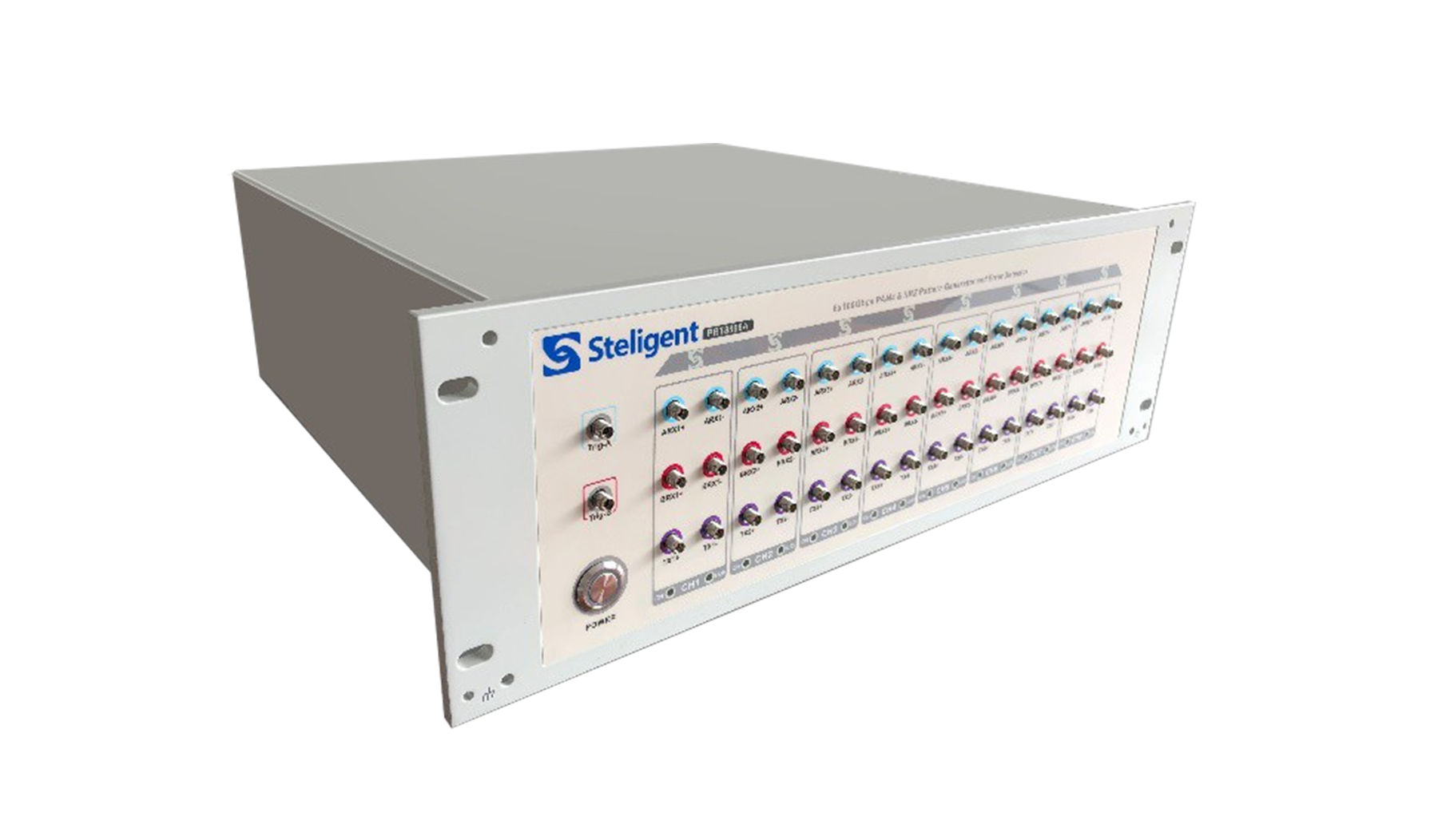

PBT8869A系列误码仪是高可靠性的八路PAM4与NRZ高速信号码流发生器和码流误码检测器。设备提供高速PAM4以及NRZ码流的产生和检测，能够产生25.78125/26.5625/51.5625/53.125GbaudPAM4及25.78125/26.5625/51.5625/53.

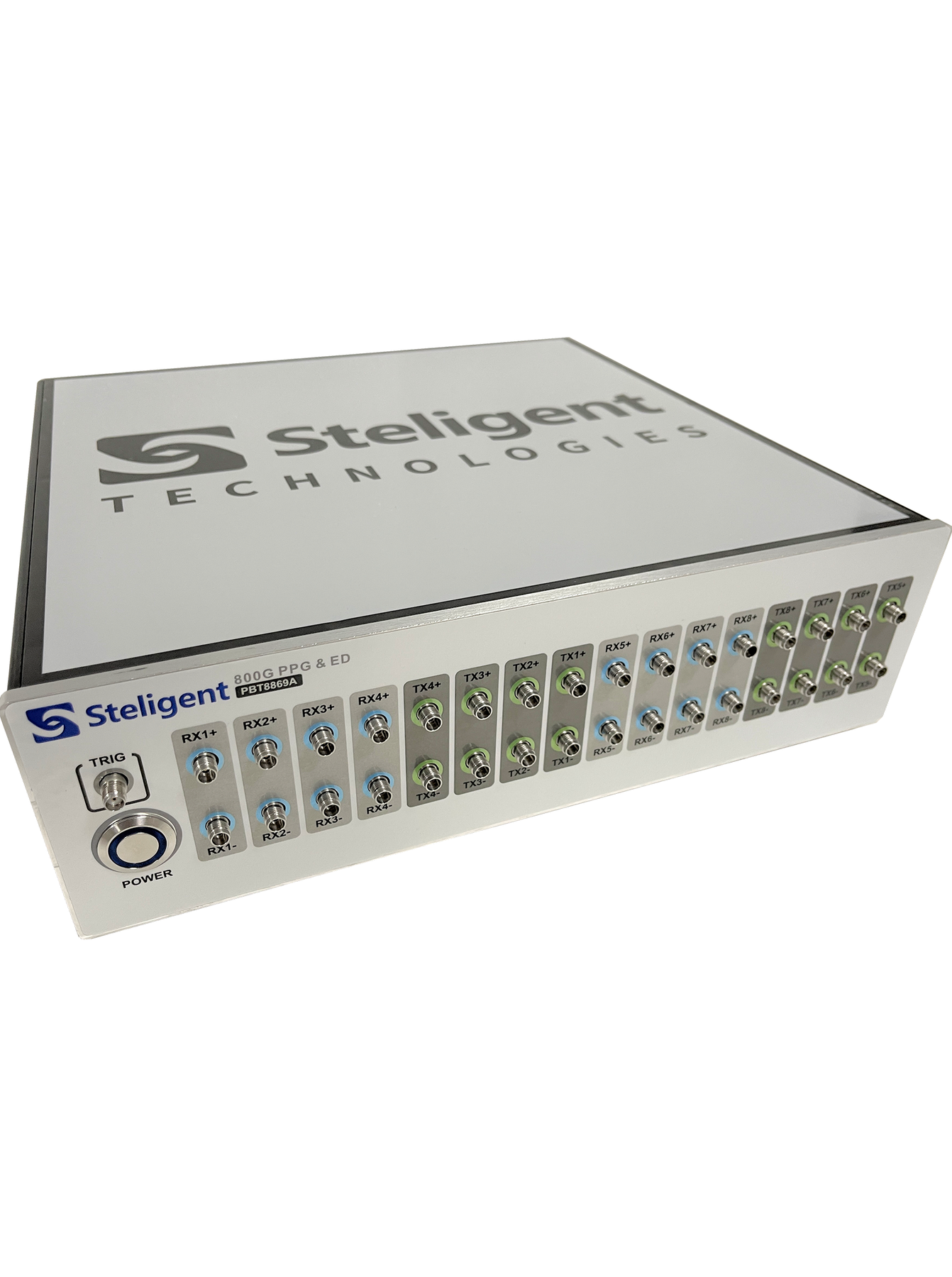

PBT8868A是一款高性能、易于使用、成本效益高的8×112Gb/sPAM4比特误码率测试仪（BERT），用于当前200G/400GTOSA/ROSA组件的研发和制造环境以及现场安装。它可以充分表征串扰敏感性、背板和多通道串行数据系统，也是AOC和光电模块生产测试的良好工具。

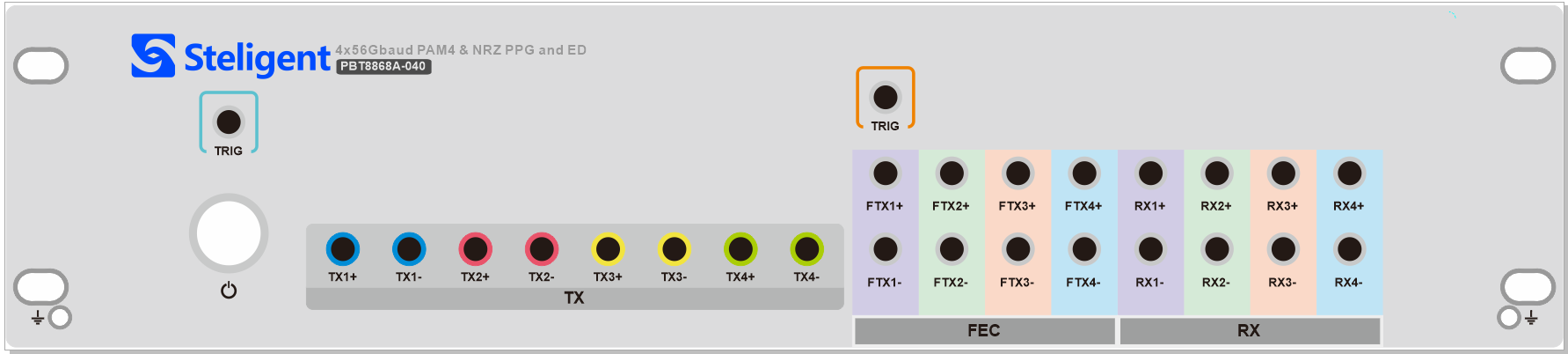

PBT8868A-040系列误码仪是高可靠性的四路PAM4与NRZ高速信号码流发生器和码流误码检测器。设备提供高速PAM4以及NRZ码流的产生和检测，能够产生并接收25GBaud-56GBaud范围内多种码流格式的高速串行信号，并进行误码检测、输入信号眼图、实时误码、统计误码、码流错误变化图、码流浴…
- «
- 1
- »
PBT8867A-040 4通道 25.78Gbps至53.125Gbps多通道误码分析仪 NRZ/PAM4|乘讯 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
乘讯 · Steligent
PBT8867A-040 8x28Gbps 多通道误码分析仪
200G 多通道 PAM4/NRZ 误码分析仪，面向 200G/100G/25G 光模块测试
产品简介
PBT8867A-040 系列误码仪是高可靠性的多路 PAM4 与 NRZ 高速信号码流发生器和码流误码检测器，可产生 25.78125/26.5625Gbaud PAM4 及 25.78125/26.5625/51.5625/53.125Gbps NRZ 多种码流格式的高速串行信号，同时可接收速率范围内多种码流格式的高速串行信号并进行误码检测、实时误码、统计误码、码流错误变化图、码流浴盆曲线等分析。每台设备设独立通道，支持 200G/100G/25G 测试。
设备采用模块化设计，内部集成多个通道的发和收，并输出触发同步信号，以便与示波器连接、同步触发示波器显示测试输出信号的码型和信号眼图。PAM4 与 NRZ 编码可在无需任何外围附件的情况下任意切换，码型发生器在两种编码下输出速率可调，输出幅度 40-1000mV 差分连续可调；误码检测器内置自适应均衡与快速锁定的时钟恢复模块，可在不外接有源或无源信号调理电路的条件下保证链路信号完整性，误码率可达 1E-12 甚至 1E-15 量级。
误码仪可完全编程，支持 LabView、C#、VEE 等调用外部 API，通过外部 Windows 7/8/10 电脑上的用户软件经网口控制。设备内置 FEC 相关功能，协议为 KP4 TX RX，支持 FEC 余量测试、FEC 误码分布、Symbol error rate、Post-FEC error rate 与 Pre-FEC error rate，并可在 PAM-4 的 MSB 与 LSB 上独立产生 PRBS 码型。
核心参数
• 通道数：4 通道（规格书标称四条独立通道；官方产品页标注 8x28Gbps）
• 输出速率（NRZ）：25.78125/26.5625/51.5625/53.125Gbps
• 输出速率（PAM4）：25.78125/26.5625Gbaud
• 误码检测数据速率：25.78125/26.5625/51.5625/53.125Gbps NRZ；25.78125/26.5625Gbaud PAM4
• 输出幅度：单端 20mV-500mV/1000mV；差分 40mV-1000mV/2000mV
• 误码检测灵敏度：40mV
• 均衡：自动均衡或者手动均衡（误码检测集成 CTLE）
• 时钟恢复输出：恢复半速时钟 8.5GHz - 28GHz；恢复 32Gbps 全速数据
• 码型：PRBS7/9/11/13/15/16/23/31/58 及其反码、PRBS13Q、SSPRQ、128bit 自定义
• 抖动：随机抖动 Rj ≤10mUI RMS、≤300fs@28Gbps；总体抖动 Tj ≤0.25UI
功能与特点
• 每台设备设独立通道，支持 200G/100G/25G 测试
• 测试速率：25.78125/26.5625Gbaud PAM4 及 25.78125/26.5625/51.5625/53.125Gbps NRZ
• 每个输出各自独立的电压调整
• 支持所有工业 PRBS 码型：PRBS7/9/11/13/15/16/23/31/58 及其反码与 PRBS13Q
• PRBS 可在 PAM-4 的 MSB 与 LSB 上独立产生
• 支持 SSPRQ
• 支持 2 x 64bit 可编程可重复的固定码型
• 支持方波、JP03A、JP03B、发射机线性度测试码型
• 支持 CID 抖动容限码型
• 集成的时钟恢复，支持极性反转
• 支持输出幅度、预加重和均衡调节
• FEC 协议为 KP4 TX RX，支持 FEC 余量测试、FEC 误码分布、Symbol error rate、Post-FEC 与 Pre-FEC error rate
资源下载
• 官方规格书：PBT8867A-040_规格书.pdf（可通过乘讯官方渠道索取）
乘讯 Steligent · onetest 仪器资源库
乘讯 · Steligent
PBT8867A-040 8x28Gbps 多通道误码分析仪 详细指标
200G 多通道 PAM4/NRZ 误码分析仪，面向 200G/100G/25G 光模块测试
PBT8867A-040 系列误码仪是高可靠性的多路 PAM4 与 NRZ 高速信号码流发生器和码流误码检测器，可产生 25.78125/26.5625Gbaud PAM4 及 25.78125/26.5625/51.5625/53.125Gbps NRZ 多种码流格式的高速串行信号，同时可接收速率范围内多种码流格式的高速串行信号并进行误码检测、实时误码、统计误码、码流错误变化图、码流浴盆曲线等分析。每台设备设独立通道，支持 200G/100G/25G 测试。
详细指标
码型发生器指标
• 输出接口：2.4mm female
• 标准通道输出时钟频率：8.5GHz - 28GHz
• 输出 NRZ 速率：25.78125/26.5625/51.5625/53.125Gbps
• 输出 PAM4 速率：25.78125/26.5625Gbaud
• 参考时钟输入：50MHz 至 400MHz，单端 600mV±200mV @ 50Ω
• 随机抖动 Rj：≤10mUI RMS，≤300fs@28Gbps
• 总体抖动 Tj：≤0.25UI
• 占空比失真 DCD：≤0.035UI
• 确定性抖动 Dj：≤0.15UI
• 上升/下降时间：15ps（typ）
• 单端输出：20mV-500mV/1000mV
• 差分输出：40mV-1000mV/2000mV
• 极性反转 polarity：支持
• 去加重 post-cursor1：0-6dB
• 去加重 post-cursor2：0-6dB
• 去加重 pre-cursor1：0-6dB
• 耦合：AC
• 输出阻抗：差分 100ohm
• 时钟码型：CLK, CLK_DIV2, CLK_DIV4, CLK_DIV8, CLKDIV_16, CLKDIV_32
• 随机码型：PRBS7/9/11/13/15/16/23/31/58，PRBS7/9/11/13/15/16/23/31/58Q，SSPRQ
• PAM4 支持码型：PRBS7/9/11/13/15/16/23/31/58，PRBS7/9/11/13/15/16/23/31/58Q，SSPRQ
• 自定义码型：128bit 自定义
• 输出速率动态可调：支持
误码检测器指标
• 输入接口：2.4mm Female
• 数据速率：25.78125/26.5625/51.5625/53.125Gbps NRZ；25.78125/26.5625Gbaud PAM4
• 输入编码：NRZ 或 PAM4
• 最大差分输入电压：1.0V
• 输入灵敏度：40mV
• 输入阻抗：单端 50ohm
• 输入码型：PRBS7/9/11/13/15/16/23/31/58，PRBS7/9/11/13/15/16/23/31/58Q，SSPRQ
• 均衡：自动均衡或者手动均衡
• 内置 CDR 输入速率：25.78125/26.5625/51.5625/53.125Gbps NRZ；25.78125/26.5625Gbaud PAM4
• CDR 时钟恢复输出：支持，恢复半速时钟（8.5GHz - 28GHz）
• CDR 数据恢复输出：支持，恢复 32Gbps 全速速率
误码仪测量功能
• BER 测量功能：支持，设置等待时间或条件误码率
• BER 置信度：支持
时钟恢复模块指标
• 差分输入数据接口：2.92mm Female
• 差分输出数据和时钟接口：2.92mm Female
• PAM4 解码：支持 1 路 PAM4 解码为 2 路 NRZ 输出
• 输入数据速率：25.78125/26.5625/51.5625/53.125Gbps NRZ；25.78125/26.5625Gbaud PAM4
• 内置均衡：自动均衡或者手动均衡
• 恢复输出数据速率：25.78125/26.5625/51.5625/53.125Gbps NRZ；25.78125/26.5625Gbaud PAM4
• 恢复输出时钟频率：8.5GHz - 28GHz
• 输入输出编码：NRZ
• JTOL 测试时输入环路带宽：25G 速率下提供 30MHz 以上的环路带宽满足 JTOL 测试
• 最大差分输入电压：1.4V
• 输入灵敏度：25mV
参数归纳 · 码型发生器部分
• 符号速率范围：200G
• 支持的数据格式：NRZ 和 PAM4
• 通道数目：1~4 可选
• 支持的数据信号码型：PRBS7/9/11/13/15/16/23/31/58，PRBS7/9/11/13/15/16/23/31/58Q，SSPRQ
• PAM4 编码方式：格雷 Gray 编码；用户自定义映射
• 是否支持码型序列：支持
• 用户自定义码型内存深度：128bit
• 输出信号幅度：40 mV to 0.5 Vpp single ended；80 mV to 1.0 Vpp differential
• 输出信号电压窗口：0 to +1.0 V
• 上升/下降时间：11 ps typical (20%-80%)
• 固有总体抖动：8 ps typical @32.0 Gb/s NRZ, PRBS 15, BER 1e-12
• 固有随机抖动：5 mUIrms typical（2.025Gbaud 至 22Gbaud，不含 22Gbaud）；7 mUIrms typical（22Gbaud 至 32.4Gbaud，不含 32.4Gbaud）
• 数据时延范围：0 to 10 ns, resolution 100 fs
• 数据时延精度：±(max.(1.5 ps or 10 mUI, 取较高者) + 输入值的 1%) typical
• 耦合方式：AC
TX 眼图测试数据 · NRZ（26.5625Gbps / 53.125Gbps）
• 眼幅：26.5625Gbps 通道 1/2/3/4：315.3 / 326.3 / 315.6 / 325.5 mV；53.125Gbps：253.2 / 262.2 / 248.5 / 259.4 mV
• SNR：26.5625Gbps 通道 1/2/3/4：22.51 / 26.22 / 22.91 / 27.53；53.125Gbps：8.31 / 7.99 / 7.92 / 8.77
• 眼宽：26.5625Gbps 通道 1/2/3/4：34.79 / 35.37 / 34.79 / 35.17 ps；53.125Gbps：15.255 / 15.480 / 16.120 / 15.845 ps
• 眼高：26.5625Gbps 通道 1/2/3/4：273.2 / 288.9 / 274.2 / 290.0 mV；53.125Gbps：161.8 / 163.8 / 154.3 / 170.7 mV
• 下降时间：26.5625Gbps 通道 1/2/3/4：19.73 / 20.40 / 19.73 / 20.06 ps；53.125Gbps：未给出
• 上升时间：26.5625Gbps 通道 1/2/3/4：18.89 / 18.48 / 18.98 / 18.39 ps；53.125Gbps：未给出
• 抖动 rms：26.5625Gbps 通道 1/2/3/4：499 / 402 / 486 / 381 fs；53.125Gbps：541.5 / 504.0 / 495.5 / 478.0 fs
• 抖动 p-p：26.5625Gbps 通道 1/2/3/4：3.428 / 2.592 / 3.428 / 2.842 ps；53.125Gbps：3.7260 / 3.3495 / 3.3075 / 2.9725 ps
TX 眼图测试数据 · PAM4（26.5625Gbaud）
• Eye 2/3 宽度：通道 1/2/3/4：20.82 / 21.60 / 21.32 / 20.98 ps
• Eye 1/2 宽度：通道 1/2/3/4：23.32 / 24.03 / 23.16 / 23.66 ps
• Eye 0/1 宽度：通道 1/2/3/4：20.98 / 20.68 / 20.98 / 20.82 ps
• Eye 2/3 高度：通道 1/2/3/4：103.4 / 121.4 / 107.0 / 121.4 mV
• Eye 1/2 高度：通道 1/2/3/4：105.2 / 119.6 / 108.8 / 121.4 mV
• Eye 0/1 高度：通道 1/2/3/4：108.8 / 123.2 / 115.8 / 121.4 mV
• Level 3 RMS：通道 1/2/3/4：9.0 / 6.6 / 8.6 / 6.8 mV
• Level 2 RMS：通道 1/2/3/4：8.2 / 6.0 / 7.4 / 6.0 mV
• Level 1 RMS：通道 1/2/3/4：10.0 / 7.6 / 9.0 / 7.6 mV
• Level 0 RMS：通道 1/2/3/4：8.8 / 6.8 / 8.0 / 7.2 mV
• Level 3 Peak-Peak：通道 1/2/3/4：63.2 / 53.6 / 63.2 / 51.8 mV
• Level 2 Peak-Peak：通道 1/2/3/4：59.6 / 46.4 / 57.8 / 46.4 mV
• Level 1 Peak-Peak：通道 1/2/3/4：56.2 / 50.0 / 50.8 / 48.2 mV
• Level 0 Peak-Peak：通道 1/2/3/4：56.2 / 50.0 / 52.6 / 51.8 mV
• RLM（802.3 CL_94）：通道 1/2/3/4：0.994 / 0.984 / 0.982 / 0.992
整机技术数据
• 设备尺寸：320mm（长）× 335mm（宽）× 95mm（高）
• 通讯接口：百兆以太网（LAN 口）
• 供电电压：220VAC
• 功耗：≤23W
• 净重：≤4kg
• 工作温度：0°C~+55°C
• 存储温度：-20°C~+80°C
• 工作湿度：无水汽凝结，35°C，20~80%
注：官方产品页与《Steligent 产品及测试方案介绍 2025》将该型号标注为 8x28Gbps 多通道误码分析仪，规格书正文标称四条独立通道
注：可通过内置放大器扩展输出幅度；选型不同，去加重略有差别
资源下载
• 官方规格书：PBT8867A-040_规格书.pdf（可通过乘讯官方渠道索取）
