ML403D 四通道 200G误码率测试仪 29.6 Gbps|MultiLane|MultiLane (在产)

ML4039D 是一款功能齐全的 200G BERT，可配置为 4 通道 PAM4 28 GBaud 或 4 通道 NRZ 28 Gbps 通道。

波特率：

PAM4: 23.1 – 29.6 GBd

NRZ: 9 – 14.2 和 23.1 – 29.6 Gbps

通道数：4

调制格式：NRZ、PAM-4

测试模式：PRBS 7/9/11/13Q/15/23/31Q/58/9_4 JP083B, IEEE 802.3bs, OIF-CEI-3.1 用户定义

信号幅度： 0 - 1200 mVpp

外形尺寸：台式/机架实验室和生产测试

参考价格：

厂家：MultiLane （收录32个产品）

产地：黎巴嫩

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

ML4039D 是一款功能齐全的 200G BERT，可以配置为 4 通道 28 GBaud PAM4 或 4 通道 28 Gbps NRZ。接收器支持 FEC 仿真（KS4, KR4 和 KP4）在 PAM4 和 NRZ 眼图模式上，并返回每个通道的后 FEC BER 以及流中的 MSB 和 LSB BERs。接收器还显示眼图的直方图和信道的 SNR 随时间变化。发射器支持 IEEE 和 OIF 规定的所有标准测试模式，如 PRBS13Q、SSPRQ 和 PRBS31Q。

用户还可以编程 TX 输出长达 32 kb 的用户定义模式。发射功率足以测试高达 10 km 的 SMF 链路。

产品概述

名称：ML4039D
类型：200G，4 通道，28 GBaud PAM4 & NRZ BERT
用途：适用于收发器测试，从光纤和铜线数字数据传输线的鉴定到信号完整性测试等物理层测试

主要特性

发射（Transmit）
- 数据速率（NRZ 模式）：9 - 14.2 和 23.1 - 29.6 Gbps，可按 100 kbps 的步长调整比特率并找到 RX PLL 锁定余量
- 数据速率（PAM4 模式）：23.1 - 29.6 GBd
- 高频时钟输出：>6.4 GHz
- 内部眼图电平独立控制：高达 1.2 Vppd 输出摆幅，支持格雷编码和极性反转
- 可用模式：PRBS 7/9/11/13/15/16/23/31/58、PRBS13Q、SSPRQ、方波、JP03A/B、CID JTOL 模式、误差注入（3 - tap 或 7 - tap FIR）、预加重和后加重，幅度可按 1.2 mV 步长调整，可单独控制缩放 PAM4 信号
接收（Receive）
- 自适应均衡器和信道 IL 估计器：高达 14 dB（FFE + DFE）
- SNR 监测：随时间监测
- 眼图监测：有眼图监测功能
- PAM 切片器阈值可调整
- 错误检测模式：PRBS7/9/11/13/15/16/23/31、PRBS7Q/9Q/11Q/13Q/15Q/23Q/31Q，有 LOS 指示
通用（General）
- API 库及文档：有 API 库并带有文档
- LabView 示例代码：提供 LabView 示例代码
- Python 包装器：有 Python 包装器
- ATE 格式：可为 Advantest 93K 提供相同产品的 ATE 格式

目标应用

收发器生产测试
功能和 SI 测试
高速 IO 的研发

技术指标

比特率：PAM4：23.1 - 29.6 GBaud，NRZ：9 - 14.2 和 23.1 - 29.6 Gbps
TX 幅度差分：0 - 1200 mVpp
线性区域：50 mV - 800 mV
TX 幅度调整：步长为 1.5mV
预 / 后加重分辨率：±1000 步
均衡滤波器间距：1UI
随机抖动 RMS：<230fs
上升 / 下降时间（20 - 80%）：16ps
编码：支持格雷编码
输出回波损耗（高达 10GHz）：<-10 dB
输出回波损耗（16 - 25 GHz）：<-8 dB
错误检测器输入范围：50 - 1200 mV 差分
总 DFE/FFE/CTLE 均衡：大于 14dB
TX/RX 连接器：2.92 mm 连接器（2.4 mm 可选）

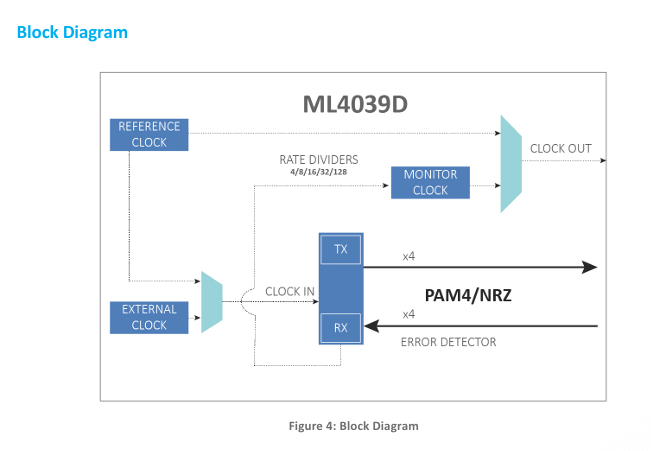

参考时钟输出：速率分为 4/8/16/32/128
时钟输出幅度：1.2 Vpp
差分输入回波损耗：在高达 40 GHz 时优于 - 8 dB
时钟输入范围：50 - 550 MHz
时钟输入幅度：200 - 1000 mV
输入阻抗：50
工作温度：0 - 75°C

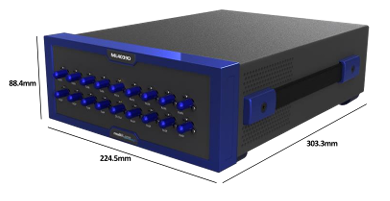

机械尺寸

类型：台式仪器，也可安装在 19 英寸 2U 机架中，两个并排的 ML4039D 占用一个 2U 插槽，提供所需支架
尺寸：303.3mm×224.5mm

订购信息

选项：
- ML4039D：200G BERT（4 CH 28 GBd PAM & NRZ）
- 3YW：3 年总保修
- CAL：单次校准
- 3YWC：3 年总保修并每年校准 3 次
- Option 24：2.4 mm 连接器

推荐配件

仪器：
- ML4039D 标准：推荐 8x MLCBPM - 2.92 - 30 或 2x MLCBPM - 2.92 - 30 - 8（2.92 mm 连接器，2x8 通道，30 cm），也可选择 8x MLCBPM - 2.92 - 60 或 2x MLCBPM - 2.92 - 60 - 8（2.92 mm 连接器，2x8 通道，60 cm）
- ML4039D - 24：推荐 8x MLCBPM - 2.4 - 30 或 2x MLCBPM - 2.4 - 30 - 8（2.4 mm 连接器，2x8 通道，30 cm），也可选择 8x MLCBPM - 2.4 - 60 或 2x MLCBPM - 2.4 - 60 - 8（2.4 mm 连接器，2x8 通道，60 cm）
