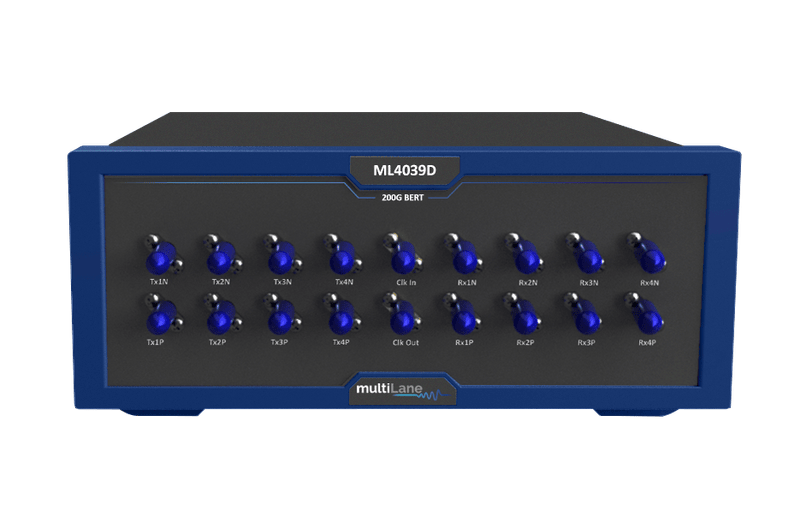

ML403D 四通道 200G误码率测试仪 29.6 Gbps|MultiLane|MultiLane

ML4039D 是一款功能齐全的 200G BERT，可配置为 4 通道 PAM4 28 GBaud 或 4 通道 NRZ 28 Gbps 通道。波特率：PAM4: 23.1 – 29.6 GBdNRZ: 9 – 14.2 和 23.1 – 29.6 Gbps通道数：4调制格式：NRZ、PAM-4测试模式：PRBS 7/9/11/13Q/15/23/31Q/58/9_4 JP083B, IEEE 802.3bs, OIF-CEI-3.1 用户定义信号幅度：0 - 1200 mVpp外形尺寸：台式/机架实验室和生产测试

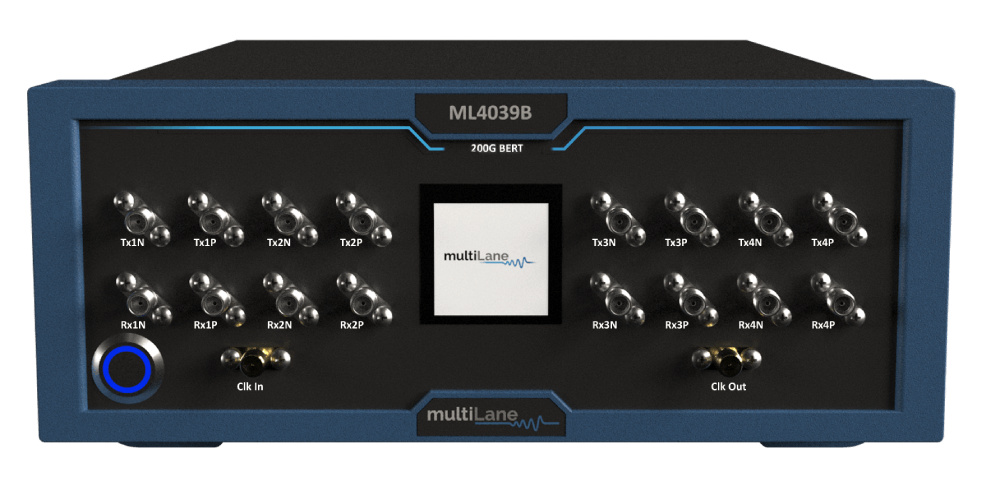

ML4039-BTP 系列四通道 200G误码率测试仪 29 Gbps|MultiLane (在产)

ML4039B 是一款功能齐全的 200G BERT。它具有仪器级 2.92 毫米同轴连接器，涵盖 1.25 到 29 GBaud 之间的广泛比特率，同时支持 NRZ 和 PAM-4 编码方案。

波特率：

PAM4: 7 – 29 GBaud

NRZ: 1.12 – 1.56 Gbps, 2.24 – 6.1 和 6.6 – 29 Gbps

通道数：4

调制格式：NRZ、PAM-4

测试模式：PRBS 7/9/11/13Q/15/23/31Q/58/9_4 JP083B, IEEE 802.3bs, OIF-CEI-3.1 用户定义

信号幅度： 0 – 800 mVpp 在 10 GBd 0 – 600 mVpp 在 26 GBd

外形尺寸：台式/机架实验室和生产测试

参考价格：

厂家：MultiLane （收录32个产品）

产地：黎巴嫩

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

ML4039B 是一款功能齐全的 200G BERT。它具有仪器级 2.92 毫米同轴连接器，涵盖 1.25 到 29 GBaud 之间的广泛比特率，同时支持 NRZ 和 PAM-4 编码方案。

GUI 可以单独控制每个 TX 电平、均衡、眼平衡、模式和格雷编码。用户还可以将错误序列注入到流中。接收器具有 CTLE 和 FFE 均衡功能，与 TX FFE 相结合，可补偿奈奎斯特频率高达 30 dB 的损耗。它还通过显示单独的 LSB 和 MSB BER 来提供高级故障诊断功能，提供有针对性的错误插入，并允许实时监控接收信号电平直方图、SNR 和接收器均衡器抽头值。

ML4039B200G BERT 介绍

信号模式 FEC类型速度链路描述

PAM4 RS544 KP4 4 x 53.125 Gbps 200G 4个FEC链路，每个为53 Gbps

PAM4 RS544 KP1 2 x 53.125 Gbps 100G 2个FEC链路，每个为100 Gbps，使用所有4个通道

NRZ RS528 KR1 4 x 25.78125 Gbps 100G 4个FEC链路，每个为25 Gbps

ML4039B 是一款功能齐全的200G比特错误率测试仪。它具有仪器级的2.92毫米同轴连接器，覆盖1.25至29吉比特之间的广泛比特率，同时支持NRZ和PAM4编码方案。GUI支持每个TX级别的单独控制、均衡、眼图平衡和模式选择。用户还可以将错误序列注入流中。接收器具有CTLE和FFE均衡，与TX FFE结合，可补偿高达30 dB的奈奎斯特损耗。它还通过显示单独的LSB和MSB BER、提供有针对性的错误插入，并允许实时监控接收信号直方图级别、信噪比和接收器均衡器Tap值，从而启用高级调试功能。ML4039B 支持真实硬件FEC，具有以下FEC模式：

关键特性

高价值、适用于高速数据分析的仪器级BERT，针对100G/200G设备进行了优化
广泛的比特率覆盖范围，可进行以太网、HDMI 2、USB 3.1、PCIe、光纤通道等的PHY测试
能够以非常细的步长调整比特率，以便于找到锁定裕度
支持PRBS13Q/15Q/31Q和用户定义的模式
低功耗
API库、示例代码和Python包装器

典型应用

模块、电缆和光电IC的生产测试
功能和SI验证的台式测试
收发器功能验证测试

使用ThunderBERT GUI，可以显示和监控即时和累积的BER测量：

图 1: ML4039B - ThunderBERT GUI窗口

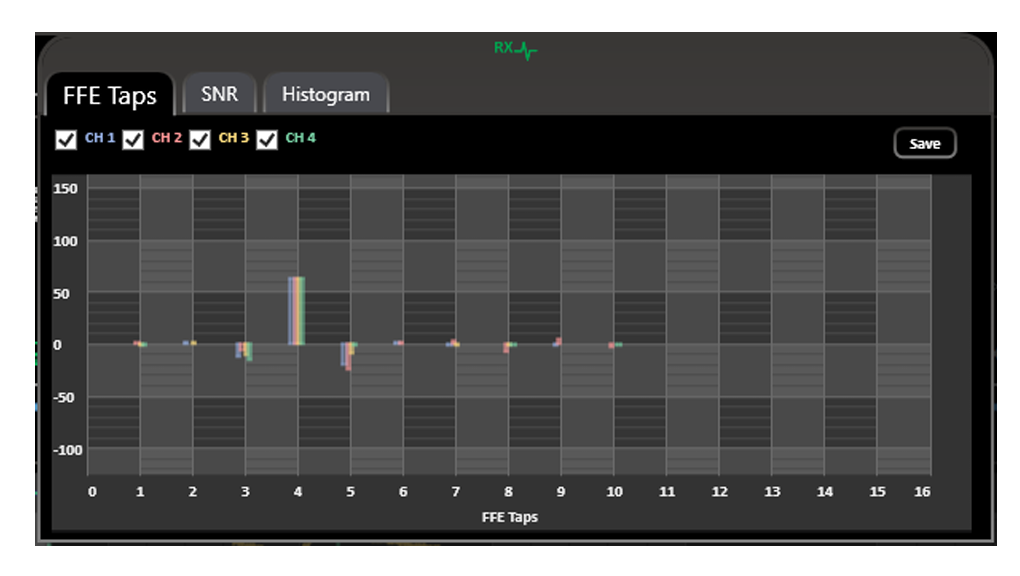

图 2: 使用ML4039B的RX Diagnostics - FFE Taps

电气规格

比特率 PAM4: 7 – 29 GBaud NRZ: 1.12 – 1.56 Gbps, 2.24 – 6.1 和 6.6 – 29 Gbps
TX 幅度差分 0 – 800 mVpp 在 10 GBd 0 – 600 mVpp 在 26 GBd
模式 PRBS 7/9/11/13Q/15/23/31Q/58/9_4 JP083B, IEEE 802.3bs, OIF-CEI-3.1 用户定义
TX 幅度调整 2 mV 步长
前置强调分辨率 ±1000 步
均衡滤波器间距 1 UI
随机抖动 RMS 230 fs
上升 / 下降时间 (20–80%) 15 / 15 ps
错误检测器灵敏度 50 mVpp
输入均衡器动态范围高达 30 dB
TX/RX 连接器 2.92 mm

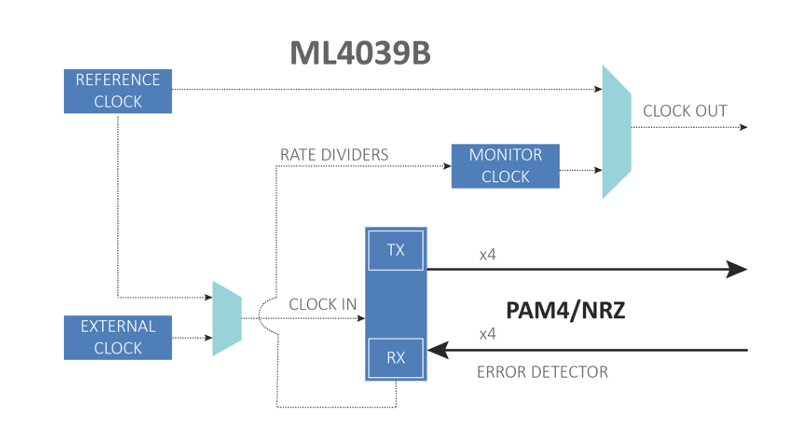

时钟
- 参考高达 425 MHz，最佳值：156.25 MHz
- 监控高达 800 MHz，速率除数：4, 8, 16, 32, 64
- CDR1 高达 800 MHz，速率除数：32, 64, 128, 256, 512, 1024, 2048, 和 4096
- 时钟输入范围 80 - 700 MHz，最佳值 156.25 MHz
- 时钟输入幅度 200 - 1200 mV
- 时钟输入阻抗 50 Ω
环境温度 -15 至 40 °C
重量 ~1.5 kg

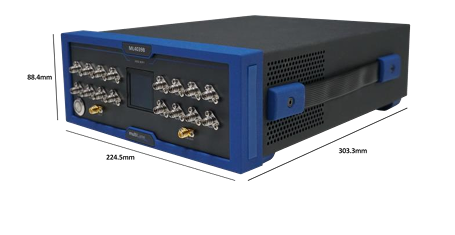

尺寸 LxWxH (cm) 35 x 22 x 9
