ML4039E-ATE 是一款全功能 400G BERT，可配置为四通道 PAM4 58 GBaud 或四通道 NRZ 28/58 Gbps 通道。此外，PAM 模式支持 26GBd 的半速率。波特率：PAM4: 23 – 29 GBaud / 46 – 58 GBaud NRZ: 23 – 29 Gbps / 46 – 58 Gbps通道数：4调制格式：NRZ、PAM4测试模式：PRBS 7/9/11/13/15/16/23/31/58/9_4 SQ16, SQ32, LIN, CJT, JP0838, SSPRQ, 用户定义信号幅度：TX 幅度差分 0 – 800 mVpp线性区域 50 mV – 800 mV外形尺寸：模块；系统集成用

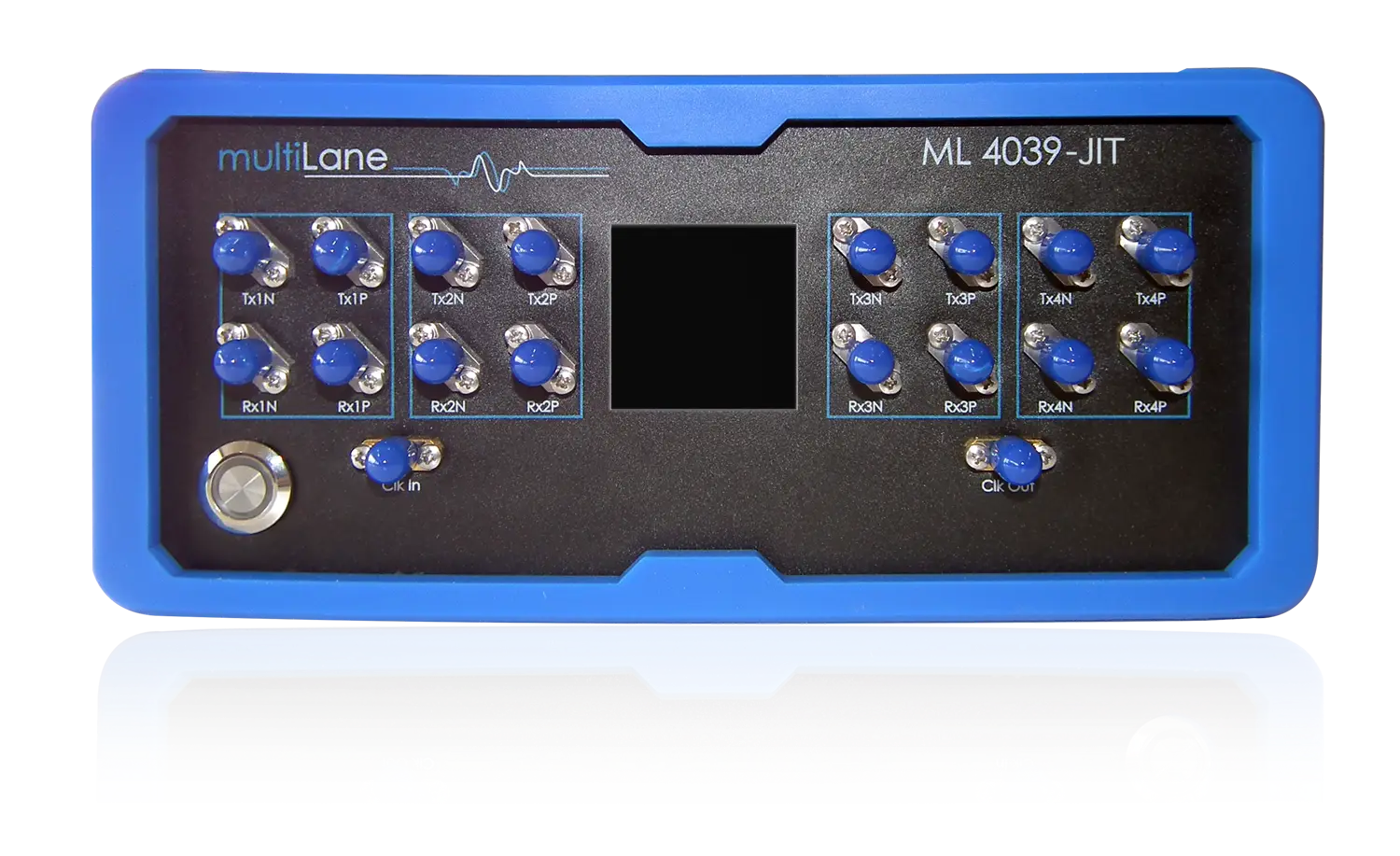

ML4039-JIT-BTP 系列 100G 四通道误码率测试仪 30 Gbps|MultiLane|MultiLane

ML4039-JIT 是一款 4×30 Gbps BERT，支持 100 Gb 测量所需的 NRZ 信号生成。它非常适合系统、组件和电光模块的生产测试。它支持 IEEE 和 OIF 定义的必需测试模式。其他功能包括信噪比（SNR）和直方图测量，以及发射器和接收器均衡器。波特率：NRZ: 8.5-15 Gbps / 21-30 Gbps通道数：4调制格式：NRZ测试模式：PRBS 7/9/15/23/31 User Defined Pattern 40 bits wide信号幅度：100 – 2000 mVpp外形尺寸：台式/机架实验室和生产测试

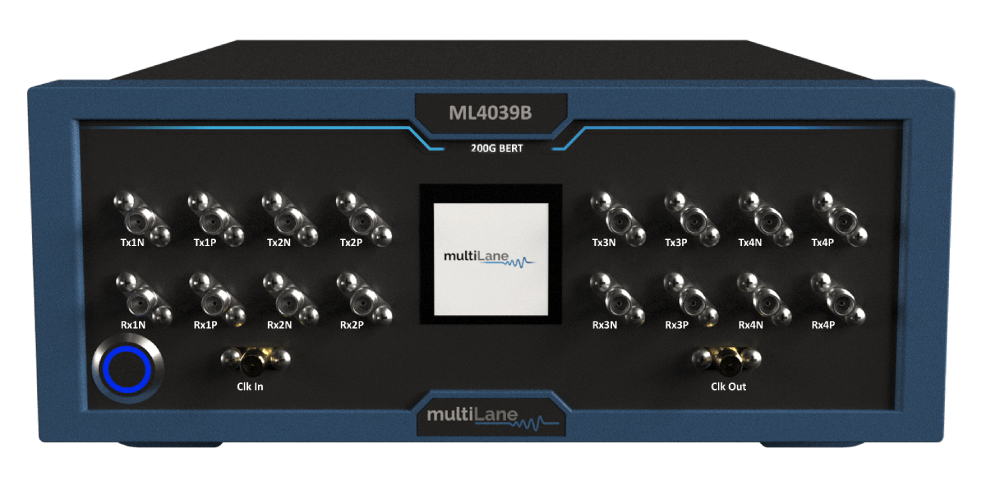

ML4039-BTP 系列四通道 200G误码率测试仪 29 Gbps|MultiLane

ML4039B 是一款功能齐全的 200G BERT。它具有仪器级 2.92 毫米同轴连接器，涵盖 1.25 到 29 GBaud 之间的广泛比特率，同时支持 NRZ 和 PAM-4 编码方案。波特率：PAM4: 7 – 29 GBaudNRZ: 1.12 – 1.56 Gbps, 2.24 – 6.1 和 6.6 – 29 Gbps通道数：4调制格式：NRZ、PAM-4测试模式：PRBS 7/9/11/13Q/15/23/31Q/58/9_4 JP083B, IEEE 802.3bs, OIF-CEI-3.1 用户定义信号幅度：0 – 800 mVpp 在 10 GBd 0 – 600 mVpp 在 26 GBd外形尺寸：台式/机架实验室和生产测试

ML4039-BTP 系列四通道脉冲模式发生器和误码率测试仪 30 Gbps|MultiLane (在产)

ML4039 系列是最先进的 4 通道脉冲模式发生器和误码检测器，带有抖动发生器以及高达 30 Gbps 的均衡器。它配备了齐全的系统、组件以及 EIectroOptical 模块和 O-optical 模块的实验室和生产测试。

波特率：8.5-15 和 21-30 Gbps

通道数：4

调制格式：NRZ

测试模式： PRBS 7, 9, 15, 23, 31 和用户定义模式 16 bits@10G & 40 bits@25G

信号幅度： 200 - 800 mV

外形尺寸：台式/机架实验室和生产测试

参考价格：

厂家：MultiLane （收录32个产品）

产地：黎巴嫩

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

ML4039-BTPML4039-BTP 是一款 4 x 30 Gbps BERT，支持 100G 测量所需的 NRZ 信号生成。它非常适合于系统、组件和电光模块的生产测试。它支持 IEEE 和 OIF 定义的所需测试模式。其他特性包括信噪比（SNR）和直方图测量，以及发射器和接收器均衡器。

4 Channel 30 Gbps BERT 介绍ML4039 系列是一款先进的 4 通道脉冲模式生成器和错误检测器，带有抖动发生器以及高达 30 Gbps 的均衡器。它完全适用于系统、组件和电光模块以及 O-光学模块的实验室和生产测试。

关键特性：

发射：
- 数据速率：8.5-15 & 21-30 Gbps
- 低固有抖动
- 能够以 100 kbps 的步长调整比特率，并找到 RX PLL 锁定裕度
- 自动化 J2/J9 测量
- 独立控制内眼水平
- 输出摆动高达 0.8 Vppd
- 可用模式：
  - PRBS 7/8/15/23/31 及其反向
  - 错误注入
  - 3-tap LUT-based 前置和后置强调
接收：
- 可编程前端衰减器
- 以下模式的错误检测：
  - PRBS 7/9/15/16/23/31
- 自动模式检测
- LOS 指示器
通用：
- 提供 LabView 驱动程序和 Python 包装器
- API 图书馆附带文档
- 同一产品适用于 Advantest 93K 系统

目标应用：

收发器的生产测试
功能和 SI 测试

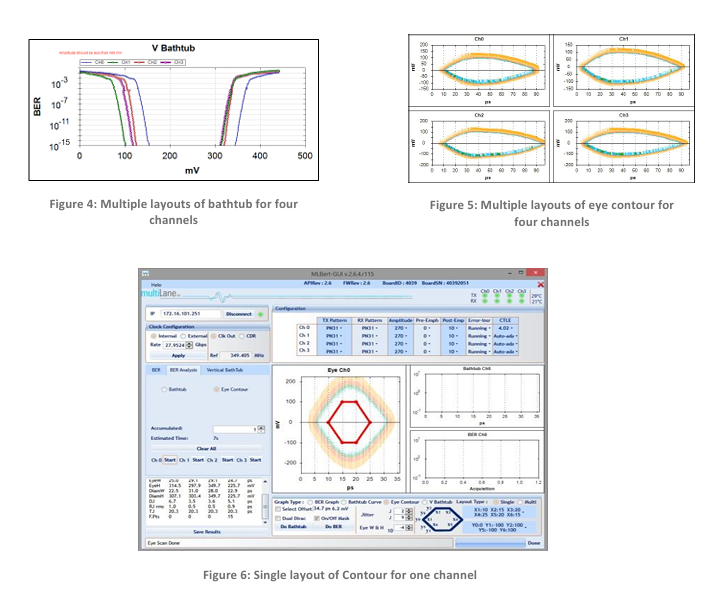

ML BERT GUI：

同时测试 4 通道 BER 测试
支持 BER 曲线
提供多个和单个布局的浴缸曲线和眼图轮廓

电气规格：

比特率 8.5-15 和 21-30 Gbps
比特率精度优于 ±20 ppm
数据格式 NRZ
模式 PRBS 7, 9, 15, 23, 31 和用户定义模式 16 bits@10G & 40 bits@25G
TX 幅度差分 200 - 800 mV
TX 幅度调整 200 mV 步长
前置强调 6 dB
前置强调分辨率 20 步
总抖动 pk-pk @10G 10 ps (典型)
总抖动 pk-pk @25G 12 ps (典型)
上升/下降时间 (20–80%) @25G < 14 ps
输出回损 10 GHz 以下 -15 dB
输出回损 (16-25 GHz) -8 dB
错误检测器输入范围 50 – 800 mV diff.
TX/RX 连接器 2.4 mm 连接器 (2.92 mm 可选)
参考时钟输出
- 参考时钟 156.25 MHz
- 监控时钟率分频 4/8/16/32/128
差分输入回损 10 dB 以上
时钟输入范围高达 2.5 GHz
时钟输入幅度 100 - 1000 mV
输入阻抗 50 Ω
环境温度 0-40 °C
功率 12V, 1.5A DC

机械尺寸订购信息推荐配件

选项描述

ML4039 4 Channels 30 Gbps BERT
3YW 总计 3 年保修
CAL 单次校准
3YWC 总计 3 年保修 + 3 年年度校准
电缆 P/N 电缆描述
- MLCBMS-2.4-15-B-F 8 通道电缆，M-SMPM 至 2.4mm 女连接器 6" 长度 (15cm)，类型 B

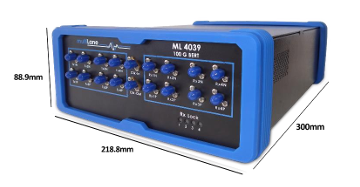

ML4039 是一款台式仪器，适合 19 英寸 2U 机架。两个 ML4039 并排放置占用一个 2U 槽位。MultiLane 还提供所需的支架。
