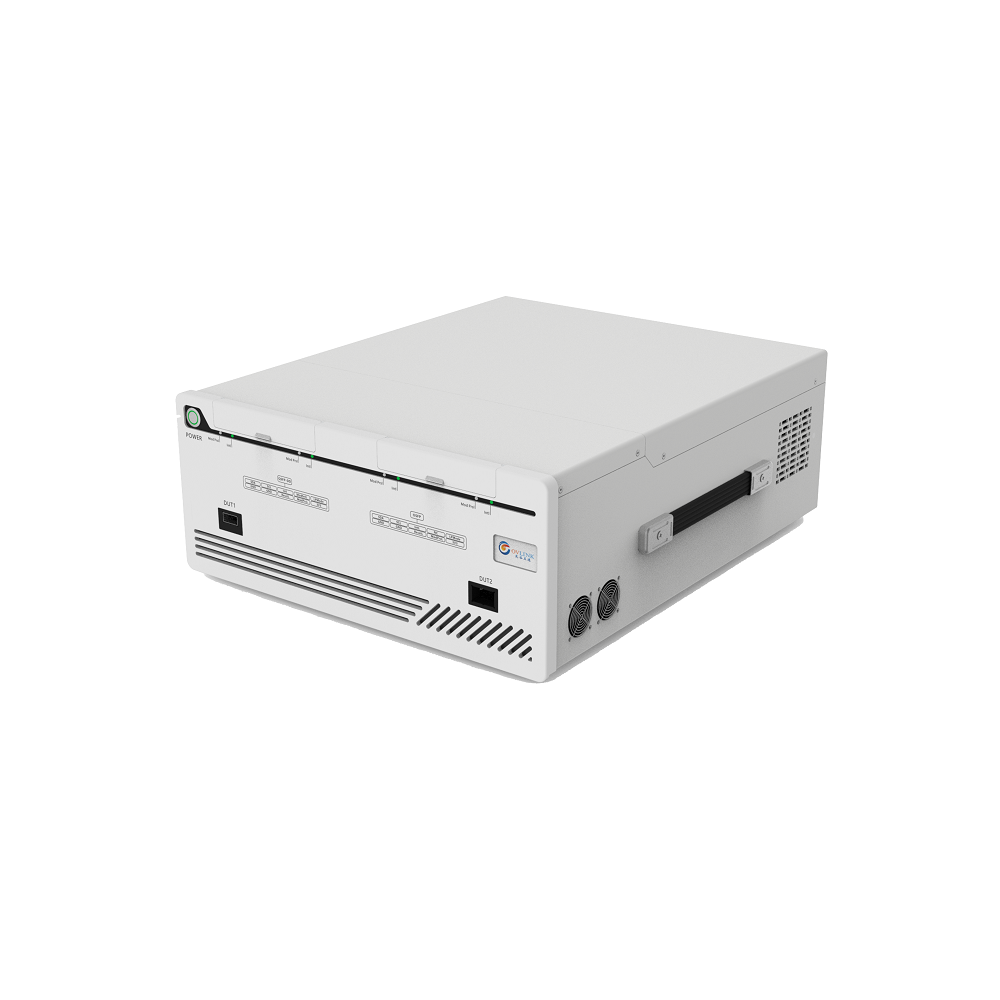

    1.6T两通道一体机(BT28106E-H)是一款集成1.6T误码仪、MCB板、TEC温控单元的误码综合测试系统,该一体机可同时对2个高速线缆模块或光模块进行误码测试，支持硬件FEC功能，每个通道均支持NRZ/PAM4信号下的多种速率，并有多种码型可选；支持MCB板和TEC模组快速更换，

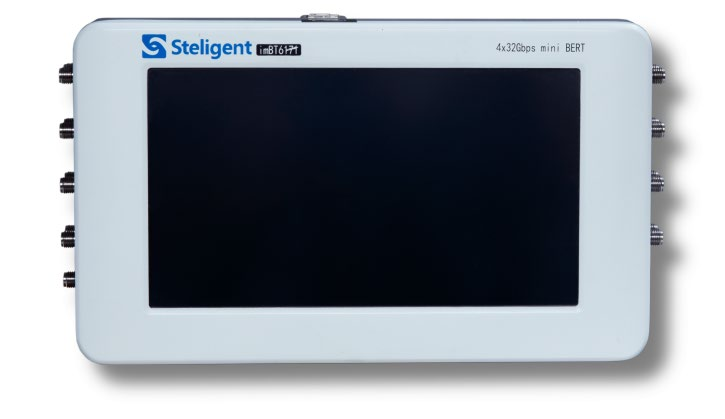

    imBT6171是一款便携式、高性能、易于使用、4通道、成本效益高的4×32Gb/s误码仪（BERT），用于当前100GTOSA/ROSA组件的研发和制造环境以及现场安装，也是AOC和光电模块生产测试的良好工具。
    imBT4171是一款高性能、易于使用、4通道、成本效益高的4×32Gb/s误码仪（BERT），用于当前100GTOSA/ROSA组件的研发和制造环境以及现场安装，也是AOC和光电模块生产测试的良好工具。
    1 2 3

    同厂商产品

    ML4039 系列是最先进的 4 通道脉冲模式发生器和误码检测器，带有抖动发生器以及高达 30 Gbps 的均衡器。它配备了齐全的系统、组件以及 EIectroOptical 模块和 O-optical 模块的实验室和生产测试。波特率：8.5-15 和 21-30 Gbps通道数：4调制格式：NRZ测试模式：PRBS 7, 9, 15, 23, 31 和用户定义模式 16 bits@10G & 40 bits@25G信号幅度：200 - 800 mV外形尺寸：台式/机架实验室和生产测试

    ML4039-JIT-BTP 系列 100G 四通道误码率测试仪 30 Gbps|MultiLane|MultiLane (在产)

    ML4039-JIT 是一款 4×30 Gbps BERT，支持 100 Gb 测量所需的 NRZ 信号生成。它非常适合系统、组件和电光模块的生产测试。它支持 IEEE 和 OIF 定义的必需测试模式。其他功能包括信噪比 （SNR） 和直方图测量，以及发射器和接收器均衡器。

    波特率：NRZ: 8.5-15 Gbps / 21-30 Gbps

    通道数：4

    调制格式：NRZ

    测试模式：PRBS 7/9/15/23/31 User Defined Pattern 40 bits wide

    信号幅度： 100 – 2000 mVpp

    外形尺寸：台式/机架 实验室和生产测试

    参考价格 ：

    厂家：MultiLane （收录32个产品）

    产地：黎巴嫩

    点击访问厂家官网

    产品描述
    详细指标
    软件和手册|白皮书
    购买渠道
    选件
    问大家
    视频
    测评
    口碑
    系统与解决方案

    ML4039-JIT-BTP 系列

    ML4039-JIT 是一款 4×30 Gbps BERT，支持 100 Gb 测量所需的 NRZ 信号生成。它非常适合系统、组件和电光模块的生产测试。它支持 IEEE 和 OIF 定义的必需测试模式。其他功能包括信噪比 （SNR） 和直方图测量，以及发射器和接收器均衡器。

    100G BERT 介绍ML4039-JIT 系列是一款先进的 4 通道脉冲模式生成器和错误检测器，带有抖动发生器及高达 30 Gbps 的均衡器。它完全适用于系统、组件和电光模块的实验室和生产测试。它具有低固有抖动——通常为 330 fs——并具有内置的抖动和干扰调制器，专门设计以便于进行 CAUI4 合规性测试。它同时提供台式和 cPCI 形式因素。



    关键特性

    • 发射：

      • 8.5-15 和 21-30 Gbps 数据速率

      • 低固有抖动

      • RJ (UUGJ)

      • BUJ (UBHPJ)

      • PM SJ 0.1 – 400 MHz, 100 ps 最大

      • FM SJ 0.1 – 400 MHz, 6 UI 最大

      • RI 高斯噪声差分

      • 自动化 J2/J9 测量

      • 眼图轮廓测量

      • 浴缸测量

      • 直观全面的 GUI

      • Windows 和 Linux API 功能

      • 可重复的可追溯测量

    • 接收：

      • BER 测量

      • 接收器掩模公差

      • 自动化 JTOL

    • 通用：

      • Windows 和 Linux APIs

      • LabVIEW、Python、C# 示例

      • 多个模块可以通过 Fast Ethernet 100 BASE-TX 控制

    目标应用：

    • 互连测试 CFP2, CFP4, QSFP28

    • 背板测试

    • 干扰和串扰测试

    • 接收器灵敏度测试

    • 接收器抖动容忍度测试

    • 电光模块测试

    • 100 Gbps 以太网、MLD/CAUI 应用、OIF CEI-28G-VSR、CPPI-4、CAUI-4、32G 光纤通道芯片到模块的电气应力眼测试

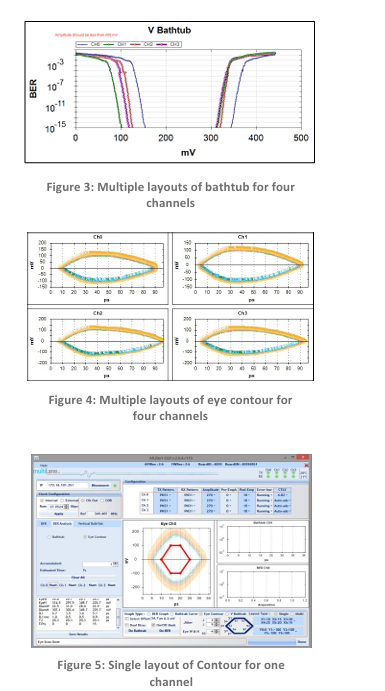

    ML BERT GUI：

    • 同时测试 4 通道 BER 测试

    • 支持 BER 曲线

    • 提供多个和单个布局的浴缸曲线和眼图轮廓


    电气规格：

    • 比特率 NRZ: 8.5-15 Gbps / 21-30 Gbps

    • TX 幅度差分 100 – 2000 mVpp

    • 模式 PRBS 7/9/15/23/31 用户定义模式 40 位宽

    • TX 幅度调整 1 mV 步长

    • 固有 RJ 355 fs (典型)

    • PM-SJ 注入幅度 >90 ps (典型)

    • PM-SJ 频率范围 0.1 – 400 MHz

    • FM-SJ 最大幅度 500 ps (100 kHz 时典型)

    • FM-SJ 最大频率 100 MHz

    • RJ 范围 ps rms 12 ps rms

    • BUJ 范围 >50 ps pk-pk (1.25 Gbps PRBS9 与 300 MHz LPF)

    • 上升/下降时间 (20–80%) < 14 / <14 ps 在 25 Gbps

    • 输出回损 10 GHz 以下 -12 dB

    • 输出回损 (16 – 25 GHz) -8 dB

    • TX 偏斜控制范围 100 ps

    • 通道到通道偏斜分辨率 0.5 ps

    • 错误检测器最大输入 1200 mV pk-pk 差分

    • 错误检测器输入灵敏度 30 mV pk-pk 在 10.3125 Gbps / 60 mV pk-pk 在 25 Gbps

    • 眼图直方图分辨率 7 位水平 / 8 位垂直

    • 输入 CTLE 动态范围 10 dB

    • 参考时钟输出比特率 / 8, 32 对于 8.5 – 15 Gbps 和比特率 / 8,80 对于 21 – 30 Gbps

    • 参考时钟输出幅度 1100 mVpp

    • 参考时钟输入 R/32 对于 8.5 – 15 Gbps 和 R/80 对于 21 – 30 Gbps

    • 参考时钟输入幅度 300 – 1900 mVpp

    • TX/RX 连接器 2.92 mm

    • 功率需求 100 – 240 V, 0.4 A

    • 温度范围 -

    • 重量 -

    • 尺寸 LxWxH (cm) 30 x 22 x 9

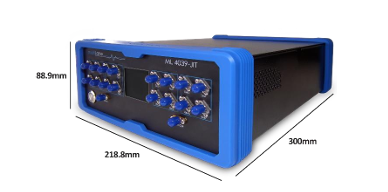

    机械尺寸订购信息推荐配件



    选项描述

    • ML4039-JIT 4 Channels 30 Gbps BERT (Benchtop or cPCI form factor)

    • 3YW 总计 3 年保修

    • CAL 单次校准

    • 3YWC 总计 3 年保修 + 3 年年度校准


    附件：

    ML4039-JIT 8x MLCBPM-2.92-30 2x MLCBPM-2.92-30-8 2.92 mm 连接器 2x8 通道 30 cm

    ML4039-JIT 8x MLCBPM-2.92-60 2x MLCBPM-2.92-60-8 2.92 mm 连接器 2x8 通道 60 cm

    ML4039-JIT 是一款台式仪器，适合 19 英寸 2U 机架。两个 ML4039-JIT 并排放置占用一个 2U 槽位。MultiLane 还提供所需的支架。
