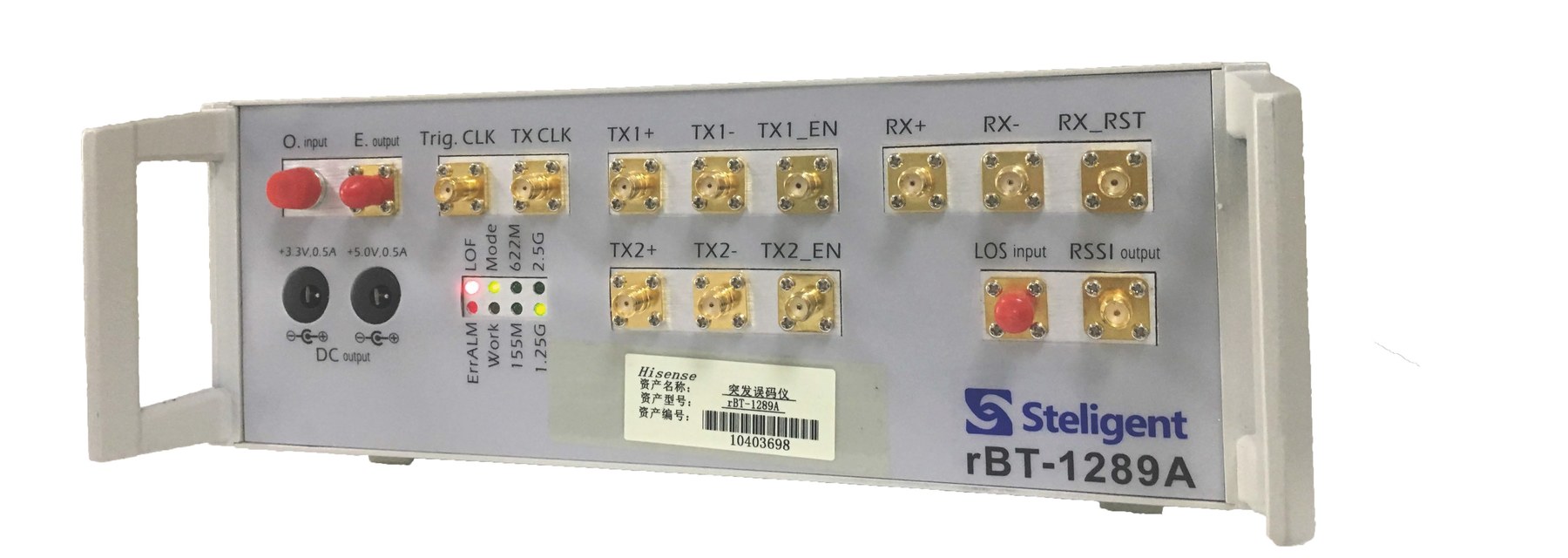

rBT-1289A是一款1.25Gbps突发信号误码测试仪，可应用于突发信号（GPON/GEPON）和连续随机信号（SDH/SONET）的误码测试。设备支持155M/622M/1.25G突发信号速率，性能符合ITU-TG.984.
STEA-0400 33GHz光电采样示波器 28G NRZ|乘讯 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
乘讯 · Steligent
STEA-0400 系列采样示波器
33GHz 采样示波器，支持 28G NRZ 眼图与 PON 光/电测试
产品简介
STEA-0400 系列采样示波器面向光通信与光模块产线测试，可按型号选配电眼图或光眼图形态，支持 28G NRZ 信号眼图分析。光接收器同时支持单模与多模接口，测量可重复性高，可与 Tier-1 示波器相媲美，眼图轮廓清晰，适合产线批量测试场景。
该系列按型号分为 33GHz 数字式电示波器（差分）、28G 光示波器（全波长范围 / SMF）与 10G 光示波器三类。28G 型号内置 10G 滤波器，可直接用于 10G PON 测试；10G 型号支持外接 1.25G 与 2.5G 滤波器，满足 GPON、EPON、XGS-PON 等 PON 应用要求。整机每秒可进行 100 万次采样，2 秒内即可测量 1000 个波形（2000 次采样/波形）。
核心参数
• 采样速率：1,000,000（采样数/秒）
• 电带宽：33GHz（3 dB 时）
• 光带宽（无滤波器）：33GHz（28G 光示波器）
• 支持信号：28G NRZ 信号眼图分析
• 速率选件：10G（内置滤波器）/ 1.25G、2.5G（外接滤波器），满足 GPON、EPON、XGS-PON 等 PON 应用
• 光接收器接口：单模和多模
• 光波长：830~1600nm（全波长范围型号）/ 1250~1600nm（SMF 型号）
• 触发抖动：290fs
• 电输入范围：1.0 Vppd（最大值）
• 损伤幅度：1.7 Vppd（最大值）
功能与特点
• 每秒可进行 100 万次采样，在 2 秒内测量 1000 个波形（2000 次采样/波形）
• 支持 28G NRZ 信号眼图分析
• 光接收器支持单模和多模接口
• 测量可重复性高，可与 Tier-1 示波器相媲美
• 内置低抖动模式
• 支持 1.25G、2.5G 和 10G 选件，以满足 PON 应用（如 GPON、EPON、XGS-PON）要求
• 眼图轮廓非常清晰，适用于产线测试
产品型号
• 33-E-E 33GHz 数字式电采样示波器（差分）
• 28-O-F 28G 光示波器（830~1600nm，内置 10G 滤波器）
• 28-O-SM 28G 光示波器（SMF，1250~1600nm，内置 10G 滤波器）
• 10-O-F 10G 光示波器（750~1650nm，外接 1.25G / 2.5G 滤波器）
资源下载
• 官方规格书：STEA-0400_系列采样示波器规格书.pdf（可通过乘讯官方渠道索取）
详细指标请见 STEA-0400 系列采样示波器 详细指标页。
乘讯 Steligent · onetest 仪器资源库
乘讯 · Steligent
STEA-0400 系列采样示波器 详细指标
33GHz 采样示波器，支持 28G NRZ 眼图与 PON 光/电测试
STEA-0400 系列采样示波器面向光通信与光模块产线测试，可按型号选配电眼图或光眼图形态，支持 28G NRZ 信号眼图分析。光接收器同时支持单模与多模接口，测量可重复性高，可与 Tier-1 示波器相媲美，眼图轮廓清晰，适合产线批量测试场景。
详细指标
电
• 采样速率（采样数/秒）：1,000,000
• 带宽（GHz）：33（3 dB时）
• 输入范围（Vppd）：1.0（最大值）
• 损伤幅度（Vppd）：1.7（最大值）
• 连接器类型：K（f）（50 Ω）
• 回损（dB）：–6.5（32 GHz时）
• RMS噪声（mV）：2.0/2.5（最大值）
光
• 带宽（无滤波器）（GHz）：33（28G 光示波器）
• 波长（nm）：830至1600（全波长范围型号）；1250至1600（SMF型号）
• 回损（dB）：–24（全波长范围型号）；–30（SMF型号）
• 模板灵敏度（dBm）：–8（850 nm时）；–10（1310 nm）
• 损伤功率（mW）：8
• 连接器类型：FC/PC（50/125 µm）（全波长范围型号）；FC/PC（9/125 µm）（SMF型号）
时钟
• 时钟输入分频比：/2、/4、/8、/16、/32、/64
• 触发抖动（fs）：290
• 灵敏度（mV）：100
一般规格
• 尺寸（H x W x D）：103 mm x 442 mm x 300 mm
• 重量：≤10 kg
• 工作温度：5°C ~ 40°C
• 存储温度：–20°C ~ 70°C
• 相对湿度：20% ~ 80%
• 功率：100/120 Vac（50/60/400 Hz）；220/240 Vac（50/60 Hz）；60 W（典型值）/80 W（最大值）
• 接入接口：千兆以太网（RJ45端口）
型号配置
• 描述：33-E-E：33 GHz 电采样示波器；28-O-F：28G 光示波器，支持内置的 10G 滤波器；28-O-SM：28G 光示波器，支持内置的 10G 滤波器；10-O-F：10G 光示波器，支持外接的 1.25G 和 2.5G 滤波器
• 波长范围：33-E-E：N/A；28-O-F：830-1600nm；28-O-SM：1250-1600nm；10-O-F：750-1650nm
• 连接器类型：33-E-E：K(2.92mm)；28-O-F：FC/PC (50/125μm)；28-O-SM：FC/PC (9/125μm)；10-O-F：FC/PC (62.5/125μm)
• 10G 滤波器（选件10）：28-O-F、28-O-SM 支持
• 2.5G 滤波器（选件25E）：10-O-F 支持
• 1.25G 滤波器（选件125E）：10-O-F 支持
• 应用：33-E-E：电眼图；28-O-F：全波长范围——单模和多模，支持 10G PON 测试；28-O-SM：单模，支持 10G PON 测试；10-O-F：GPON、EPON、XGS-PON 等
注：除非另行说明，否则所有规格都为 23℃±2℃ 温度条件下的典型值
注：模板灵敏度在 CWDM4 模板、模板余量为 0%、hit 数为 0 条件下给出
注：电源在运行时电压波动范围最高为标称电压的±10%
注：28-O-F 支持多模和单模；28-O-SM 最适用于单模；33-E-E 最适合分析电眼图
注：10G 滤波器选件适用于 28-O-F 与 28-O-SM；1.25G / 2.5G 滤波器选件仅适用于 10-O-F
产品型号
• 33-E-E 33GHz 数字式电采样示波器（差分）
• 28-O-F 28G 光示波器（830~1600nm，内置 10G 滤波器）
• 28-O-SM 28G 光示波器（SMF，1250~1600nm，内置 10G 滤波器）
• 10-O-F 10G 光示波器（750~1650nm，外接 1.25G / 2.5G 滤波器）
资源下载
• 官方规格书：STEA-0400_系列采样示波器规格书.pdf（可通过乘讯官方渠道索取）
