QL67520 1GHz至2GHz射频激励源 -120dBm至-80dBm|派格测控 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
派格测控 · PGTEC

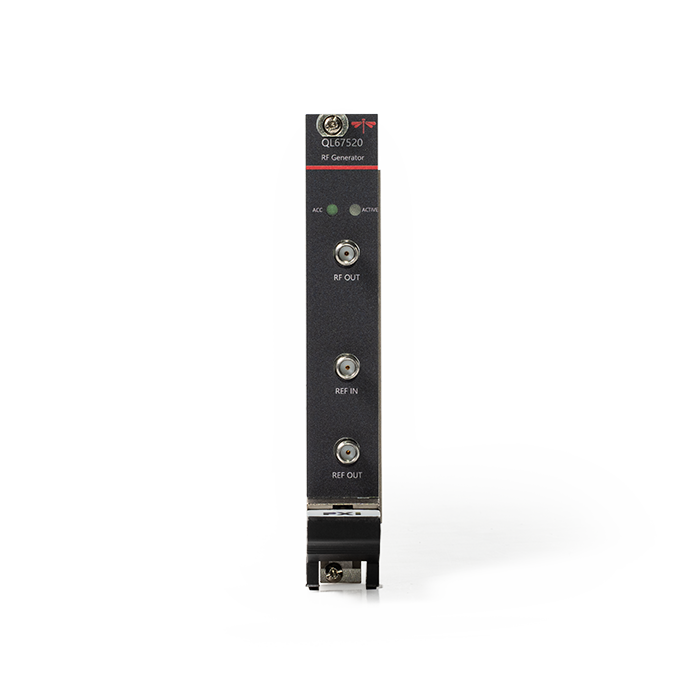

QL67520 射频激励源
射频激励源 · 1GHz至2GHz · -120dBm至-80dBm
产品简介
QL67520 RF激励源采用标准PXIe控制接口。激励源可输出高功率准确度、小步进和高频率稳定度、低相位噪声的连续波信号，具有输出频率可调、输出功率可调的特点。
核心参数
• 工作频率：1GHz～2GHz
• 频率步进：1MHz
• 准确度：≤±0.1ppm
• 输出功率：-120dBm～-80dBm
• 准确度：±1dB
• 功率步进：0.1dB
• 相位噪声：≤-100dBc/Hz@10kHz
• 杂散抑制：≤-60dBc
功能与特点
• 基本规格：单槽PXIe板卡
• 功率特点：功率准确度高，步进小
• 频率特点：频率稳定度高，相噪低
• 内外参考：具备内外参考功能，可自动切换
型号与选件
• 主型号：QL67520
• 最大频率：2G：2GHz
• 温度等级：C: 商业等级(0℃~45℃) I：定制宽温
机械与环境规格
• 尺寸：20.3mm(宽) × 130.0mm(高) × 210.7mm(深)
• 重量：≤0.5kg
• 工作温度：0℃~45℃
• 存储温度：-40℃~70°C
• 相对湿度：10%~95%，无凝结
资源下载
• QL67520 详细指标见 QL67520 详细指标页。
注：官网产品页未提供独立数据手册或规格书 PDF，本页指标均取自该产品页在线技术参数表。
派格测控 PGTEC · onetest 仪器资源库
派格测控 · PGTEC
QL67520 射频激励源 详细指标
射频激励源 · 1GHz至2GHz · -120dBm至-80dBm
QL67520 RF激励源采用标准PXIe控制接口。激励源可输出高功率准确度、小步进和高频率稳定度、低相位噪声的连续波信号，具有输出频率可调、输出功率可调的特点。
主要特点：基本规格：单槽PXIe板卡；功率特点：功率准确度高，步进小；频率特点：频率稳定度高，相噪低；内外参考：具备内外参考功能，可自动切换。
详细指标
基本性能
• 工作频率：1GHz～2GHz
• 频率步进：1MHz
• 准确度：≤±0.1ppm
• 输出功率：-120dBm～-80dBm
• 准确度：±1dB
• 功率步进：0.1dB
• 相位噪声：≤-100dBc/Hz@10kHz
• 杂散抑制：≤-60dBc
• 谐波抑制：≤-60dBc
• 端口驻波：≤1.5
• 连接器：SMA-K
参考输入信号参数
• 输入频率：10MHz
• 输入功率：5dBm±3dB
• 连接器：SMA-K
参考输出信号参数
• 输出频率：10MHz
• 输出功率：5dBm±3dB
• 连接器：SMA-K
机械与环境规格
• 尺寸：20.3mm(宽) × 130.0mm(高) × 210.7mm(深)
• 重量：≤0.5kg
• 工作温度：0℃~45℃
• 存储温度：-40℃~70°C
• 相对湿度：10%~95%，无凝结
选型配置
• 主型号：QL67520
• 最大频率：2G：2GHz
• 温度等级：C: 商业等级(0℃~45℃) I：定制宽温
注：以上指标取自派格测控官网该产品页的在线技术参数表；未标注「典型值」的为厂家公布值，实际性能以出厂校准数据为准。
资源下载
• QL67520 产品介绍见 QL67520 产品介绍页。
注：官网产品页未提供独立数据手册或规格书 PDF，如需完整技术资料可通过派格测控官方渠道索取。
