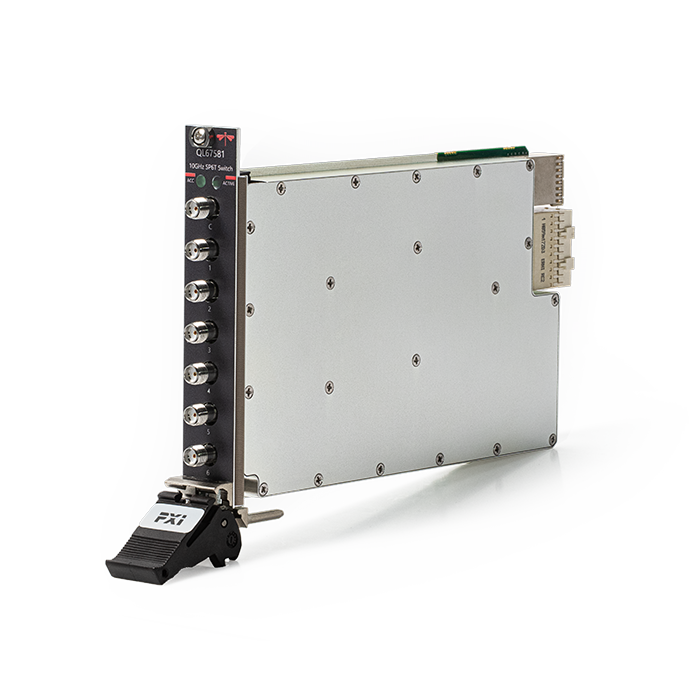

QL67581是一款单槽PXIe架构、单刀六掷（SP6T）、50欧姆的射频开关，带宽为10GHz。
QL67580 10MHz至10GHz双SPDT射频开关 隔离度80dB|派格测控 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
派格测控 · PGTEC

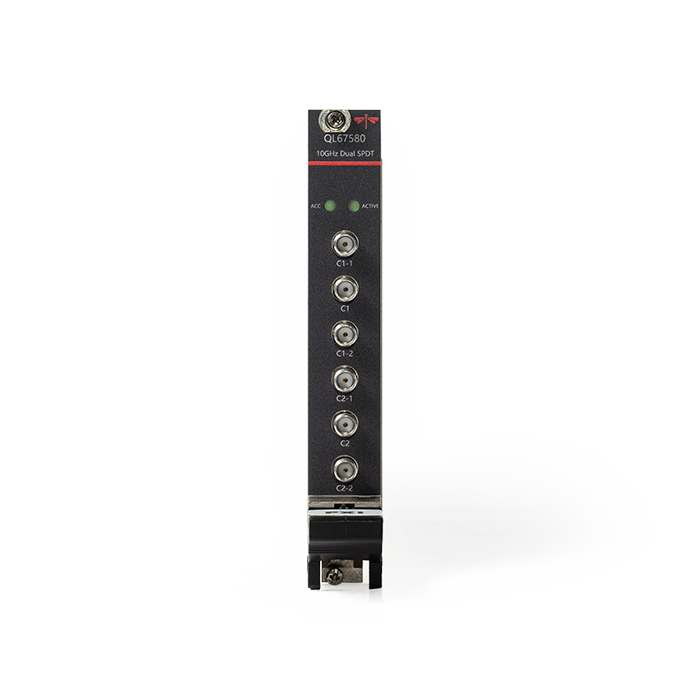

QL67580 双SPDT射频开关
双SPDT射频开关 · 10MHz至10GHz · 隔离度80dB
产品简介
QL67580是一款单槽PXIe架构、双路单刀双掷（SPDT）、50 欧姆的射频开关，带宽为 10GHz。该产品具有电源、运行切换指示灯，便于监控产品状态，可广泛应用于接收和发射链路。模块采用高性能固态开关，具有低插入损耗和低电压驻波比（VSWR）的特点。固态开关确保了较长的使用寿命，这使其非常适合那些需要频繁且快速操作的自动测试系统。
核心参数
• 工作频率：10MHz～10GHz
• 插入损耗：≤4dB，TYP
• 端口驻波：≤1.5
• 通道隔离：≥80dB
• 通路抗烧毁功：35dBm
功能与特点
• 工作频率：10MHz~10GHz
• 低插入损耗：4dB，TYP
型号与选件
• 主型号：QL67580
• 温度等级：C: 商业等级(0℃~55℃) I：定制宽温
机械与环境规格
• 外形尺寸：20.3mm(宽) × 130.50mm(高) × 210.7mm(深)
• 重量：≤0.5kg
• 工作温度：0℃~55℃
• 存储温度：-40℃~70°C
• 相对湿度：5%~95%，无凝结
典型应用场景
• 应用于接收和发射链路
• 这使其非常适合那些需要频繁且快速操作的自动测试系统
资源下载
• QL67580 详细指标见 QL67580 详细指标页。
注：官网产品页未提供独立数据手册或规格书 PDF，本页指标均取自该产品页在线技术参数表。
派格测控 PGTEC · onetest 仪器资源库
派格测控 · PGTEC
QL67580 双SPDT射频开关 详细指标
双SPDT射频开关 · 10MHz至10GHz · 隔离度80dB
QL67580是一款单槽PXIe架构、双路单刀双掷（SPDT）、50 欧姆的射频开关，带宽为 10GHz。该产品具有电源、运行切换指示灯，便于监控产品状态，可广泛应用于接收和发射链路。模块采用高性能固态开关，具有低插入损耗和低电压驻波比（VSWR）的特点。固态开关确保了较长的使用寿命，这使其非常适合那些需要频繁且快速操作的自动测试系统。
主要特点：工作频率：10MHz~10GHz；低插入损耗：4dB，TYP。
详细指标
• 工作频率：10MHz～10GHz
• 插入损耗：≤4dB，TYP
• 端口驻波：≤1.5
• 通道隔离：≥80dB
• 通路抗烧毁功：35dBm
机械与环境规格
• 外形尺寸：20.3mm(宽) × 130.50mm(高) × 210.7mm(深)
• 重量：≤0.5kg
• 工作温度：0℃~55℃
• 存储温度：-40℃~70°C
• 相对湿度：5%~95%，无凝结
选型配置
• 主型号：QL67580
• 温度等级：C: 商业等级(0℃~55℃) I：定制宽温
注：以上指标取自派格测控官网该产品页的在线技术参数表；未标注「典型值」的为厂家公布值，实际性能以出厂校准数据为准。
资源下载
• QL67580 产品介绍见 QL67580 产品介绍页。
注：官网产品页未提供独立数据手册或规格书 PDF，如需完整技术资料可通过派格测控官方渠道索取。
派格测控 PGTEC · onetest 仪器资源库
