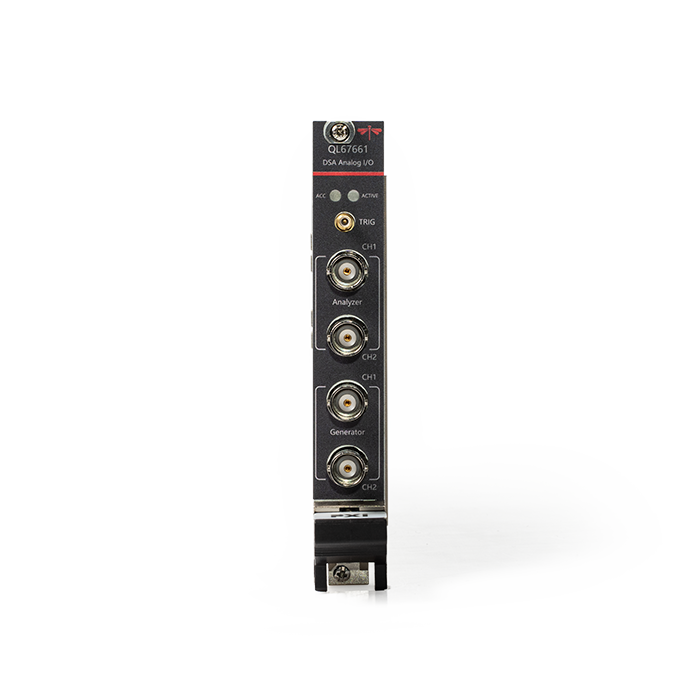

QL67661 声音振动模块（音频分析仪）
声音振动模块（音频分析仪） · DC至100kHz · 2收2发
产品简介
QL67661是一款PXIe音频分析仪，采用PXIe标准接口，可实现DC～100kHz带宽的模拟信号采集和测量，同时可输出DC～100kHz带宽的模拟信号。最大输入量程±50V，最大输出幅度±10V，输入和输出支持差分、伪差分且均可调整阻抗。广泛应用于电台、通信等设备的研制和维护，也可用于声音、振动等场景。
核心参数
• 接口：BNC
• 通道：2
• 阻抗：50Ω、600Ω、1MΩ
• 模拟带宽：DC~100kHz
• 量程：±0.25V、±0.5V、±1.25V、±2.5V、±5V、±10V、±20V、±50V
• 直流、交流精度：0.05%±1mV
• 最大采样率：256kS/s
• THD+N（@1kHz、±10V 量程、差分输入、-1dBFS）：20Hz~100kHz带宽：≤0.00045%（-106.8dB）; 20Hz~20kHz带宽：≤0.00045%（-111.5dB）
功能与特点
• 高带宽&高精度：最大100kHz带宽、 0.05%精度
• 高动态范围：SFDR（@1kHz、±10V量程、差分、-1dBFS）: ≥120dBc
• 低残留（THD+N）：低至-121dB
• 通道：具有2路分析通道、2路输出通道
型号与选件
• 主型号：QL67661
• 版本：01：1收1发 02：2收2发
• 温度等级：C: 商业等级(0℃~40℃) I：定制宽温
机械与环境规格
• 尺寸：20.3mm(宽) × 130.0mm(高) × 210.7mm(深)
• 重量：≤0.5kg
• 工作温度：0℃~40℃
• 存储温度：-40℃~70°C
• 相对湿度：10%~95%，无凝结
典型应用场景
• 应用于电台、通信等设备的研制和维护
• 也可用于声音、振动等场景
资源下载
• QL67661 详细指标见 QL67661 详细指标页。
注：官网产品页未提供独立数据手册或规格书 PDF，本页指标均取自该产品页在线技术参数表。
派格测控 PGTEC · onetest 仪器资源库
派格测控 · PGTEC
QL67661 声音振动模块（音频分析仪） 详细指标
声音振动模块（音频分析仪） · DC至100kHz · 2收2发
QL67661是一款PXIe音频分析仪，采用PXIe标准接口，可实现DC～100kHz带宽的模拟信号采集和测量，同时可输出DC～100kHz带宽的模拟信号。最大输入量程±50V，最大输出幅度±10V，输入和输出支持差分、伪差分且均可调整阻抗。广泛应用于电台、通信等设备的研制和维护，也可用于声音、振动等场景。
主要特点：高带宽&高精度：最大100kHz带宽、 0.05%精度；高动态范围：SFDR（@1kHz、±10V量程、差分、-1dBFS）: ≥120dBc；低残留（THD+N）：低至-121dB；通道：具有2路分析通道、2路输出通道。
详细指标
模拟输入参数
• 接口：BNC
• 通道：2
• 阻抗：50Ω、600Ω、1MΩ
• 模拟带宽：DC~100kHz
• 量程：±0.25V、±0.5V、±1.25V、±2.5V、±5V、±10V、±20V、±50V
• 直流、交流精度：0.05%±1mV
• 最大采样率：256kS/s
• THD+N（@1kHz、±10V 量程、差分输入、-1dBFS）：20Hz~100kHz带宽：≤0.00045%（-106.8dB）; 20Hz~20kHz带宽：≤0.00045%（-111.5dB）
• THD（@1kHz、±10V 量程、差分输入、-1dBFS）：20Hz~100kHz带宽：≤0.00018%（-121dB）; 20Hz~20kHz带宽：≤0.00018%（-121dB）
• SFDR（@1kHz、±10V量程、差分、-1dBFS）：≥120dBc
机械与环境规格
• 尺寸：20.3mm(宽) × 130.0mm(高) × 210.7mm(深)
• 重量：≤0.5kg
• 工作温度：0℃~40℃
• 存储温度：-40℃~70°C
• 相对湿度：10%~95%，无凝结
选型配置
• 主型号：QL67661
• 版本：01：1收1发 02：2收2发
• 温度等级：C: 商业等级(0℃~40℃) I：定制宽温
注：以上指标取自派格测控官网该产品页的在线技术参数表；未标注「典型值」的为厂家公布值，实际性能以出厂校准数据为准。
资源下载
• QL67661 产品介绍见 QL67661 产品介绍页。
注：官网产品页未提供独立数据手册或规格书 PDF，如需完整技术资料可通过派格测控官方渠道索取。
