派格测控 · PGTEC

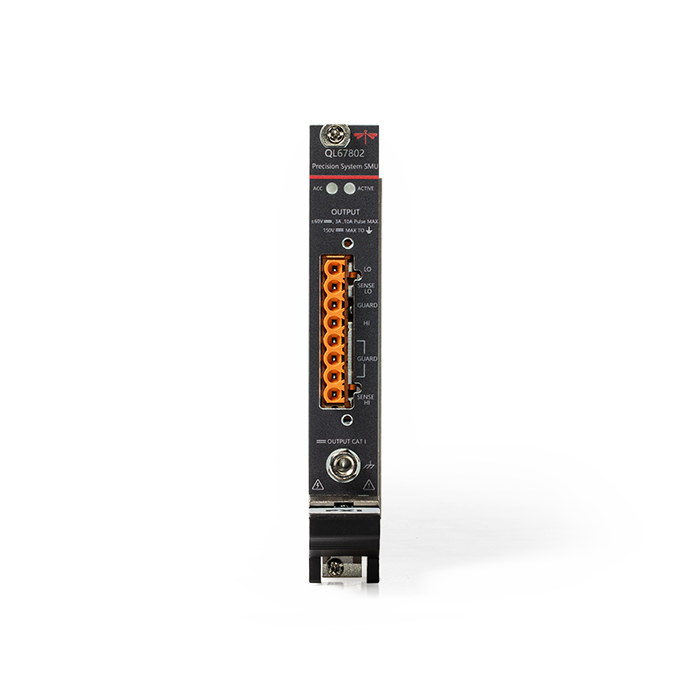

QL67802 单通道源测量单元
单通道源测量单元 · ±60V/±3A · 20W
产品简介
QL67802是一款单通道PXIe源测量单元，具有四象限操作功能，可提供高达20W、±60V、±3A的直流电和±10A脉冲；且可同时输出电流和吸收电流，给外界提供电源。可广泛应用于各集成电路器件以及分立元器件的制造测试、板卡级测试和实验室特性分析等。
核心参数
• 范围：分辨率精度（24℃±5℃）
• 1uA：120fA 0.03%+200pA
• 10uA：1.5pA 0.03%+700pA
• 100uA：15pA 0.03%+6nA
• 1mA：150pA 0.03%+60nA
• 10mA：1.5nA 0.03%+600nA
• 100mA：15nA 0.03%+6uA
• 1A：150nA 0.03%+60uA
功能与特点
• ±60V/±3A 直流源测量单元
• 0.02%电压精度和0.03%电流精度
• 单点源、序列、扫描源测量模式
• 钳压、钳流、软件防呆、逻辑保护、硬件过流、健康管理
• 灵活调节测试系统参数的数字反馈调节技术
型号与选件
• 主型号：QL67802
• 版本：20W : 20W最大功率
• 温度等级：C: 商业等级(0℃~45℃)
机械与环境规格
• 尺寸：20.3mm(宽) × 130.0mm(高) × 210.7mm(深)
• 重量：≤0.7kg
• 工作温度：0℃~45℃
• 存储温度：-40℃~70°C
• 相对湿度：5%~95%，无凝结
典型应用场景
• 应用于各集成电路器件以及分立元器件的制造测试、板卡级测试和实验室特性分析等
资源下载
• QL67802 详细指标见 QL67802 详细指标页。
注：官网产品页未提供独立数据手册或规格书 PDF，本页指标均取自该产品页在线技术参数表。
派格测控 PGTEC · onetest 仪器资源库
派格测控 · PGTEC
QL67802 单通道源测量单元 详细指标
单通道源测量单元 · ±60V/±3A · 20W
QL67802是一款单通道PXIe源测量单元，具有四象限操作功能，可提供高达20W、±60V、±3A的直流电和±10A脉冲；且可同时输出电流和吸收电流，给外界提供电源。可广泛应用于各集成电路器件以及分立元器件的制造测试、板卡级测试和实验室特性分析等。
主要特点：±60V/±3A 直流源测量单元；0.02%电压精度和0.03%电流精度；单点源、序列、扫描源测量模式；钳压、钳流、软件防呆、逻辑保护、硬件过流、健康管理；灵活调节测试系统参数的数字反馈调节技术。
详细指标
电流档位和测量精度/分辨率参数
• 范围：分辨率精度（24℃±5℃）
• 1uA：120fA 0.03%+200pA
• 10uA：1.5pA 0.03%+700pA
• 100uA：15pA 0.03%+6nA
• 1mA：150pA 0.03%+60nA
• 10mA：1.5nA 0.03%+600nA
• 100mA：15nA 0.03%+6uA
• 1A：150nA 0.03%+60uA
• 3A：1.5uA 0.1%+900uA
• 10A pulse：1.5uA 0.1%+900uA
机械与环境规格
• 尺寸：20.3mm(宽) × 130.0mm(高) × 210.7mm(深)
• 重量：≤0.7kg
• 工作温度：0℃~45℃
• 存储温度：-40℃~70°C
• 相对湿度：5%~95%，无凝结
选型配置
• 主型号：QL67802
• 版本：20W : 20W最大功率
• 温度等级：C: 商业等级(0℃~45℃)
注：以上指标取自派格测控官网该产品页的在线技术参数表；未标注「典型值」的为厂家公布值，实际性能以出厂校准数据为准。
资源下载
• QL67802 产品介绍见 QL67802 产品介绍页。
注：官网产品页未提供独立数据手册或规格书 PDF，如需完整技术资料可通过派格测控官方渠道索取。
派格测控 PGTEC · onetest 仪器资源库
