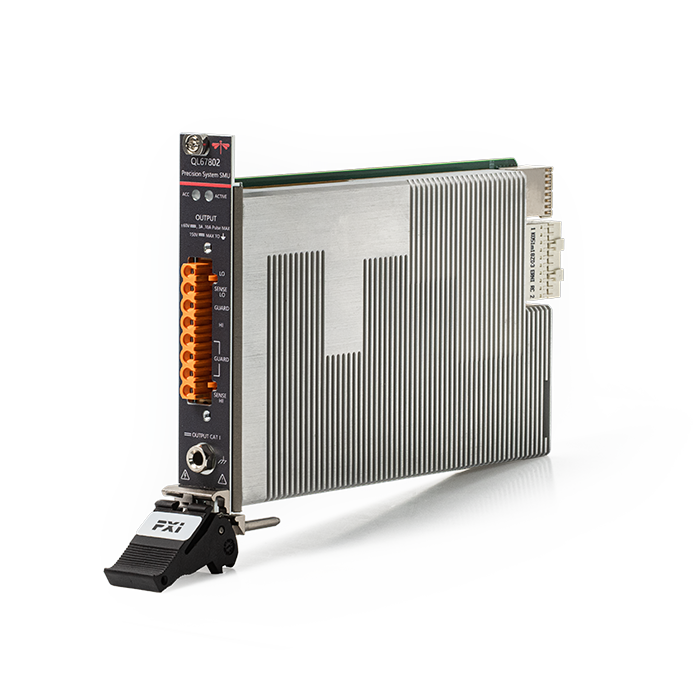

QL67802是一款单通道PXIe源测量单元，具有四象限操作功能，可提供高达20W、±60V、±3A的直流电和±10A脉冲；且可同时输出电流和吸收电流，给外界提供电源。
QL67801 4通道 ±12V/±1A源测量单元 25W|派格测控 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
派格测控 · PGTEC

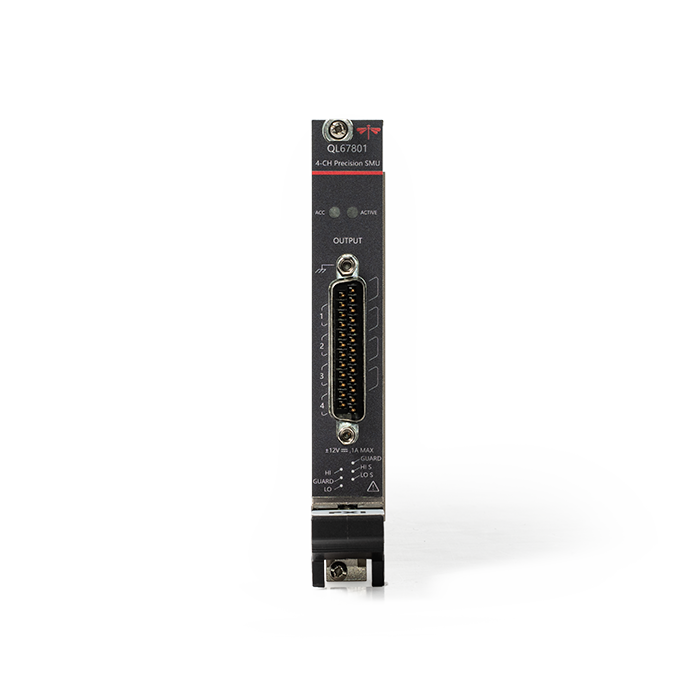

QL67801 源测量单元
源测量单元 · 4通道 ±12V/±1A · 25W
产品简介
QL67801是一款四通道PXIe源测量单元，具有四象限操作功能。可提供单通道12W或多通道25W、±12V、±1A直流电，且可同时输出电流和吸收电流。可广泛应用于各集成电路器件以及分立元器件的制造测试、板卡级测试和实验室特性分析等。
核心参数
• 范围：分辨率精度（24℃±5℃）
• 10uA：1nA 0.05%+1nA
• 100uA：10nA 0.05%+10nA
• 1mA：100nA 0.05%+100nA
• 10mA：1uA 0.05%+1uA
• 100mA：10uA 0.05%+10uA
• 1A：100nA 0.05%+100nA
功能与特点
• 四通道高密度单槽
• 精度0.05%
• 单通道吸收/输出最大功率12W
• 多通道吸收/输出最大功率25W
• 脉冲模式、序列模式、单通道扫描模式
型号与选件
• 主型号：QL67801
• 最大功率：25：25W
• 温度等级：C: 商业等级(0℃~40℃)
机械与环境规格
• 尺寸：20.3mm(宽) × 130.0mm(高) × 210.7mm(深)
• 重量：≤0.7kg
• 工作温度：0℃~40℃
• 存储温度：-40℃~60°C
• 相对湿度：20%~95%，无凝结
典型应用场景
• 应用于各集成电路器件以及分立元器件的制造测试、板卡级测试和实验室特性分析等
资源下载
• QL67801 详细指标见 QL67801 详细指标页。
注：官网产品页未提供独立数据手册或规格书 PDF，本页指标均取自该产品页在线技术参数表。
派格测控 PGTEC · onetest 仪器资源库
派格测控 · PGTEC
QL67801 源测量单元 详细指标
源测量单元 · 4通道 ±12V/±1A · 25W
QL67801是一款四通道PXIe源测量单元，具有四象限操作功能。可提供单通道12W或多通道25W、±12V、±1A直流电，且可同时输出电流和吸收电流。可广泛应用于各集成电路器件以及分立元器件的制造测试、板卡级测试和实验室特性分析等。
主要特点：四通道高密度单槽；精度0.05%；单通道吸收/输出最大功率12W；多通道吸收/输出最大功率25W；脉冲模式、序列模式、单通道扫描模式。
详细指标
电流档位和测量精度/分辨率参数
• 范围：分辨率精度（24℃±5℃）
• 10uA：1nA 0.05%+1nA
• 100uA：10nA 0.05%+10nA
• 1mA：100nA 0.05%+100nA
• 10mA：1uA 0.05%+1uA
• 100mA：10uA 0.05%+10uA
• 1A：100nA 0.05%+100nA
机械与环境规格
• 尺寸：20.3mm(宽) × 130.0mm(高) × 210.7mm(深)
• 重量：≤0.7kg
• 工作温度：0℃~40℃
• 存储温度：-40℃~60°C
• 相对湿度：20%~95%，无凝结
选型配置
• 主型号：QL67801
• 最大功率：25：25W
• 温度等级：C: 商业等级(0℃~40℃)
注：以上指标取自派格测控官网该产品页的在线技术参数表；未标注「典型值」的为厂家公布值，实际性能以出厂校准数据为准。
资源下载
• QL67801 产品介绍见 QL67801 产品介绍页。
注：官网产品页未提供独立数据手册或规格书 PDF，如需完整技术资料可通过派格测控官方渠道索取。
