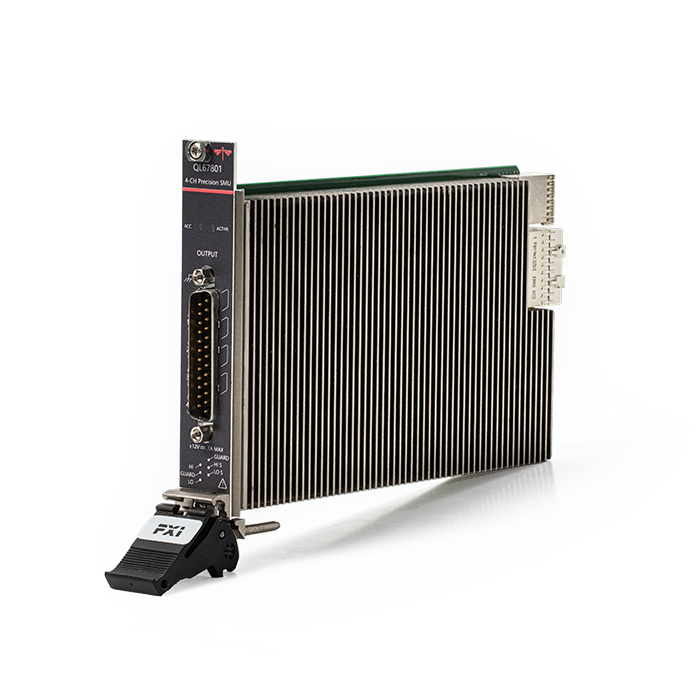

QL67801是一款四通道PXIe源测量单元，具有四象限操作功能。
SM13042 4通道台式源表|普赛斯 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
普赛斯电子 · PRECISE
PSS SM13042 台式源表
4 通道独立精密源测量单元 · ±30V / ±1A 直流与脉冲 · 最小脉宽 100μs · 10pA / 100μV 分辨率 · 单通道 3W
产品简介
PSS SM13042 是普赛斯电子（PRECISE）推出的 4 通道独立高性能精密源表，能够同时输出和测量电压、电流，最大支持 ±30V / ±1A 直流与脉冲输出，最小脉宽可达 100μs，最高支持 1MS/s 采样率，适合高速信号采集与动态测试。
四个通道完全独立、支持并行测试，单通道最大输出/吸收功率 3W、四通道合计 12W；电流/电压分辨率低至 10pA / 100μV，兼顾微弱信号测量与功率器件加电。设备标配 千兆以太网（1*RJ45）与 RS422 串口（1*DB9），支持源表标准 SCPI 指令集；支持多台源表同步触发，提高系统测试效率并降低成本。
官方定位：以 4 通道完全独立的源测量架构，把高分辨率微弱电流测量与 ±30V/±1A 大电流脉冲输出整合在一台 3.5 寸彩屏台式机内，面向需要并行加电与高速采集的晶圆、芯片与光电器件测试场景。
核心参数
• 通道数量：4 个完全独立的源测量通道，支持并行测试
• 输出范围：电压 ±30V、电流 ±1A，支持直流与脉冲输出
• 最小脉宽：100μs，占空比 0~100% 可调，脉冲分辨率 10ns
• 分辨率：电流 10pA（1μA 档）/ 电压 100μV（10V 档）
• 功率：单通道最大 3W 输出/吸收，四通道合计 12W
• 采样率：最高 1MS/s，积分时间 0.001~10 NPLC 可设
• 工作模式：连续、sweep、序列等多种模式；支持 2 线/4 线测量
• 通信接口：千兆网口 1*RJ45 + RS422 串口 1*DB9
• 同步触发：Trigger Out x4（5V TTL）、Trigger In x1（5V TTL）
• 整机规格：2.5kg / 100W，329 × 242 × 84 mm 台式机身，3.5 寸彩色液晶面板
架构与特性
四通道完全独立，并行测试
• 4 个通道各自独立输出与测量，可同时对多颗芯片、多个管脚或器件不同端口加电并读取，替代多台单通道源表并联的方案，提高系统测试效率并降低成本
• 单通道最大输出/吸收功率 3W，四通道合计最大 12W
脉冲输出与高速采集
• 支持脉冲输出，脉宽低至 100μs，占空比 0~100% 可调，脉冲周期 100μs~500ms；配合 10ns 脉冲分辨率，适合需要窄脉冲激励以避免器件自热或过驱的测试
• 最高 1MS/s 采样率适合高速信号采集和动态测试；积分时间 0.001~10 NPLC 可设，在高速与高精度测量之间自由取舍
高分辨率与低噪声测量
• 电流测量分辨率低至 10pA（1μA 档，精度 0.05%+250pA），电压测量分辨率低至 100μV（10V 档），覆盖从暗电流到驱动电流的宽动态测量
• 支持 2 线、4 线测量，具备 Guard 保护输出，有利于微弱信号下抑制引线与接触电阻带来的误差
多机同步触发与系统集成
• 支持 4 通道外同步触发，极性及占空比可调，便于多台源表并联扩展到更多通道并保持时序一致
• 支持标准 SCPI 指令集，提供完善的驱动及示例代码，便于集成到既有自动化测试流程
型号与形态
• PSS SM13042（本页）：4 通道 · ±30V / ±1A · 脉宽 ≥100μs · 分辨率 10pA/100μV · 功率 3W/CH
• 形态：台式，3.5 寸彩色液晶面板，329 × 242 × 84 mm / 2.5kg
同系列另有 SM11081 台式源表，可按通道数与功率需求选型（以官方实时报价为准）。
典型应用场景
• 半导体晶圆、芯片特性测试：4 通道并行对芯片多管脚加电与 IV 扫描，配合 4 线测量与 Guard 保护提升小信号精度
• LD 激光器特性测试：脉冲激励配合 100μs 窄脉宽与 1MS/s 采集，完成 LIV 与动态特性测试
• 太阳能电池充放电、寿命测试：长时间序列与 sweep 模式下的电压电流监测
• 传感器及材料测试：10pA 电流分辨率覆盖传感器与新型材料的微弱电性能表征
资源下载
• 详细指标：全部整机规格与性能指标（电气规格 / 输出接口 / 同步触发 / 通信接口 / 电流电压输出与测量 / 脉冲性能）已单独整理，详见 PSS SM13042 详细指标页（本站 specs 页）
onetest仪器资源库 · 普赛斯电子 PSS SM13042 台式源表
普赛斯电子 · PRECISE
PSS SM13042 台式源表 · 详细指标
按官方规格分组收录整机规格与性能指标 · 4 通道独立 · ±30V / ±1A · 10pA / 100μV 分辨率
产品简介
PSS SM13042 是普赛斯电子（PRECISE）推出的 4 通道独立高性能精密源表，能够同时输出和测量电压电流，最大支持 ±30V / ±1A 直流与脉冲输出，最小脉宽 100μs，电流/电压分辨率低至 10pA / 100μV，单通道最大 3W 输出/吸收功率。
本页按官方规格分组收录整机全部技术指标；产品定位、特性与应用场景请见 PSS SM13042 产品介绍页。
技术指标
整机规格 · 电气规格
• 电源电压：100~240VAC
• 电源功率：100W
整机规格 · 接口
• 输出接口：D-SUB25 Male
• 同步触发接口 Trigger Out：x4，5V TTL
• 同步触发接口 Trigger In：x1，5V TTL
• 通信接口 · 千兆网口：1*RJ45
• 通信接口 · RS422 串口：1*DB9
整机规格 · 通道与外观
• 通道数量：4
• 产品尺寸（L*W*H）：329mm*242mm*84mm
• 整机质量：2.5kg
整机规格 · 工作与存储
• 工作环境温度：23±5℃
• 储存温度：0~40℃
整机规格 · 保修与显示
• 质保期：1 年
• 屏幕显示：液晶面板，3.5 寸彩色
性能指标 · 电流电压输出
• 电流输出范围、分辨率与精度（1 年，±（%of current+offset），23℃±5℃）：
1μA：分辨率 30pA，精度 0.05%+250pA
10μA：分辨率 300pA，精度 0.05%+2.5nA
100μA：分辨率 3nA，精度 0.05%+25nA
1mA：分辨率 30nA，精度 0.05%+250nA
10mA：分辨率 300nA，精度 0.05%+2.5μA
100mA：分辨率 3μA，精度 0.05%+25μA
1A：分辨率 30μA，精度 0.05%+250μA
• 电流输出温度系数：±（%of current+offset）/℃ 0.003%+0.0001%FS（0℃~18℃、28℃~50℃）
• 电压输出范围、分辨率与精度（1 年，±（%of current+offset），23℃±5℃）：
10V：分辨率 300μV，精度 0.03%+1mV
30V：分辨率 1mV，精度 0.03%+4mV
• 电压输出温度系数：±（%of current+offset）/℃ 0.003%+0.0001%FS（0℃~18℃、28℃~50℃）
性能指标 · 电流电压测量
• 电流测量范围、分辨率与精度（1 年，±（%of current+offset），23℃±5℃）：
1μA：分辨率 10pA，精度 0.05%+250pA
10μA：分辨率 100pA，精度 0.05%+2.5nA
100μA：分辨率 1nA，精度 0.05%+25nA
1mA：分辨率 10nA，精度 0.05%+250nA
10mA：分辨率 100nA，精度 0.05%+2.5μA
100mA：分辨率 1μA，精度 0.05%+25μA
1A：分辨率 10μA，精度 0.05%+250μA
• 电流测量温度系数：±（%of current+offset）/℃ 0.003%+0.0001%FS（0℃~18℃、28℃~50℃）
• 电压测量范围、分辨率与精度（1 年，±（%of current+offset），23℃±5℃）：
10V：分辨率 100μV，精度 0.03%+1mV
30V：分辨率 300μV，精度 0.03%+4mV
• 电压测量温度系数：±（%of current+offset）/℃ 0.003%+0.0001%FS（0℃~18℃、28℃~50℃）
性能指标 · 脉冲性能
• 脉冲周期：100μs~500ms
• 占空比：0~100%
• 脉冲分辨率：10ns
注 1：所有通道与大地电气隔离，但各通道共地（LO）。
注 2：FIMV 模式下，100mA、500mA 档位，最小脉冲宽度可达 100μs。
注 3：同一时刻，仅一个通道支持 1A 输出，电压档为 6V 时，其余通道最大可输出 500mA，电压档为 10V 时，其它通道最大可输出 100mA。
