泰克 · Tektronix
2606B 系列 SMU
2606B 系列 SMU 是泰克（Tektronix）旗下产品。官方技术指标共 1 组、13 项，详见「详细指标」。
产品简介

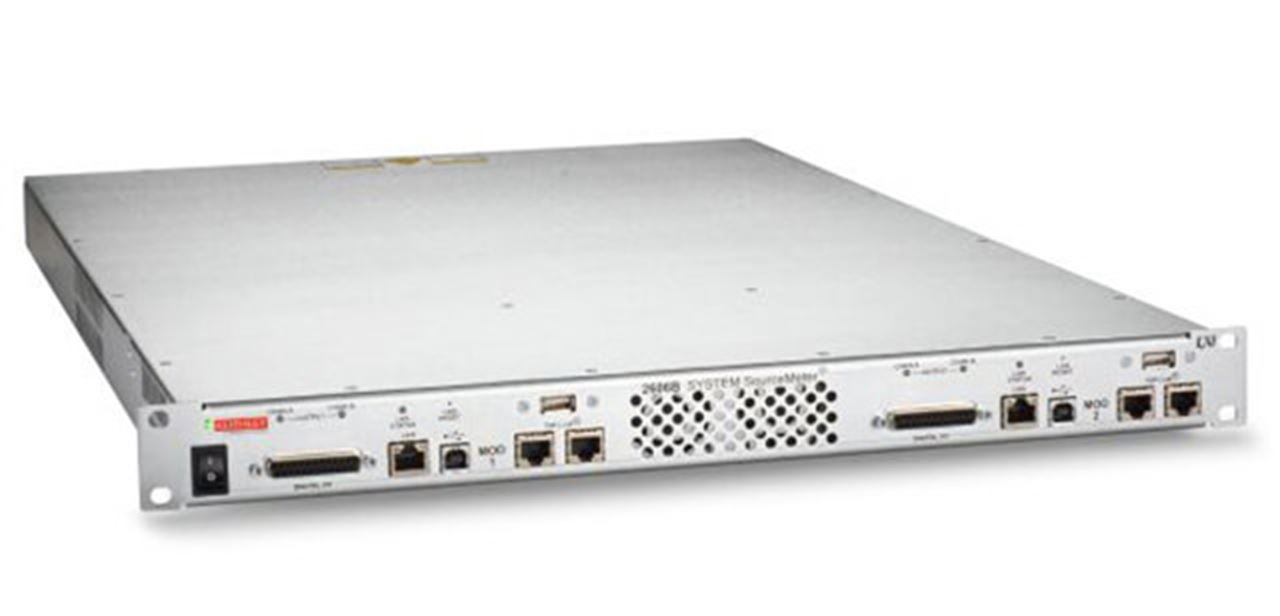

2606B 4 通道源测量单元是紧凑型 1U 外形中的精密电压和电流，用于制造中的多点和并行 I-V 检定测试。
2606B 高密度系统 SourceMeter (SMU) 仪器在 1U 高的机箱中提供四条 20 瓦 SMU 通道。 由于制造商需要优化占地空间并减少测试时间和成本，2606B 将密度提高 3 倍、提高吞吐量并尽量减少增加测试设备机架的需求。 此 SMU 为测试激光二极管、LED、2 和 3 端子半导体等生产的理想解决方案。
当生产测试机架空间增加且您需要尽量减少增加新测试机架的需求时，与传统 2U 外形的 SMU 相比，2606B 可以在同一机架区域中增加更多通道容量。
在 1 U 外形中体验相当于业内优秀的 Keithley 2602B 系统 SourceMeter 的优异测量完整性、同步、速度和精度。2606B 也与 2602B 使用同样的模拟、数字 I/O 和 TSP Link 连接器，实现无缝迁移。
测试脚本处理器 (TSP®) 技术可在 SMU 仪器内嵌入和执行完整测试程序，提供优异性能。TSP-Link® 技术支持扩展多达 64 条通道，支持高速、SMU-per-pin 并行测试（而不使用主机）。<500 ns 时所有通道同时独立受控。
适合激光二极管 (LD) 生产测试的直流测试系统，采用高速高精度 SMU 进行激光二极管模块光电二极管电流的电流源和电压-电流监测。 SMU 是最经济实惠的 LIV 仪器，系统同步和吞吐量高。
关键参数（官方型号对照）
• 2606B：通道 4；最大电流源/量程 3A；最大电压源/量程 20V；测量分辨率（电流/电压） 100fA / 100nV；功率 20 W
核心参数
• 分辨率：1 μs
• 电流：<±0.1% of range. Step size = 10% to 90% of range, resistive load. See Current Source Output Settling
• 瞬态响应时间：<70 µs for the output to recover to within 0.1% for a 10% to 90% step change in load.
• 远端补偿工作范围：8 ／ Maximum voltage between HI and SENSE HI = 3 V
• 过温保护：Internally sensed temperature overload puts the instrument in standby mode
• 限值：Bipolar limit (compliance) set with a single value.
• 电源：100 VAC to 240 VAC, 50 Hz or 60 Hz (auto sensing), 425 VA maximum
• 保修：1 year
功能与特点
• 无需增加 1U 隔热间距
• 相同机架空间内的通道数提高 3 倍
• 通道数相同但占用空间减少 3 倍
• 0.015% 基本测量精度
• 6 1/2 位分辨率
• 100nA 低电流范围与 2pA 灵敏度
• 8 针 Phoenix 模拟和 25 针数字 I/O 连接器
• 消除与 PC 之间耗时的总线通信
• 兼容仪器 2602B SourceMeter 的 TSP 脚本代码
• 连接多达 32 个 TSP-Link 节点或 64 条独立 SMU 通道

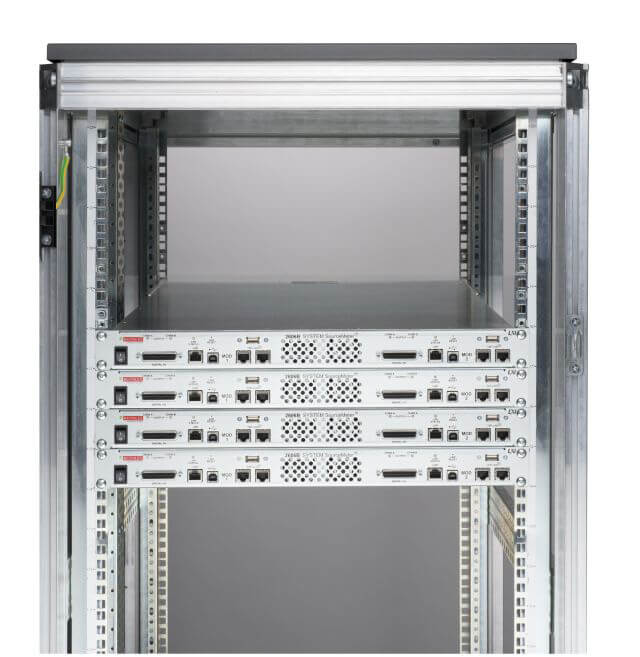

将密度提高 3 倍

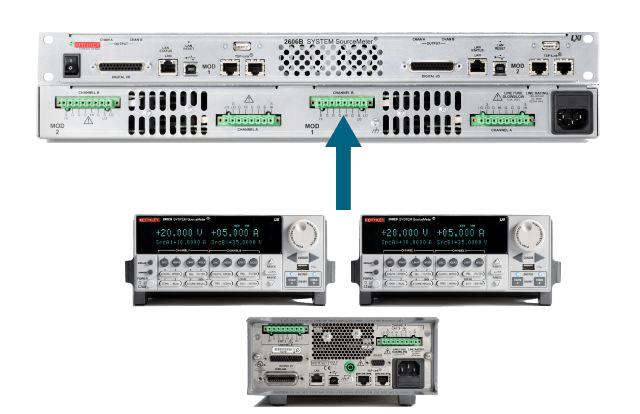

兼具两台 2602B 的功能

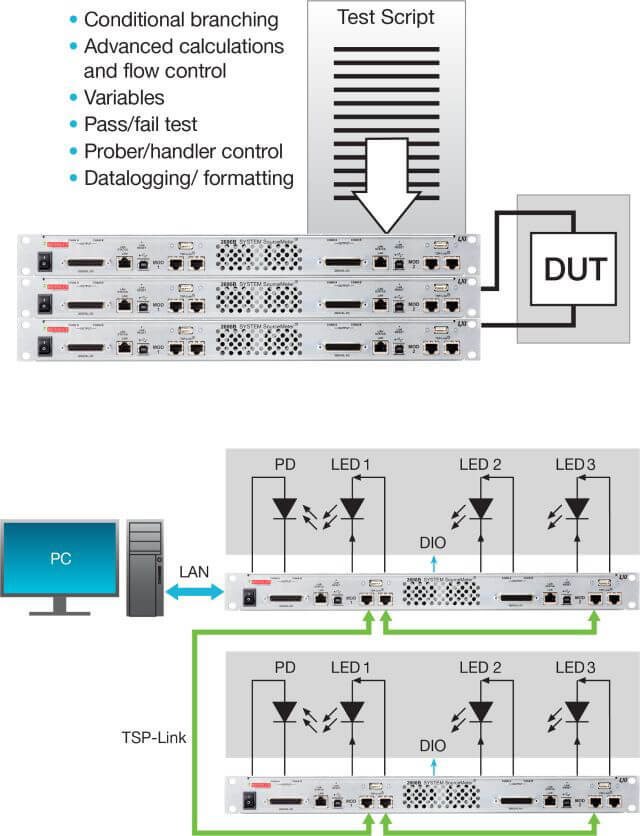

系统性能提供无与伦比的生产吞吐量

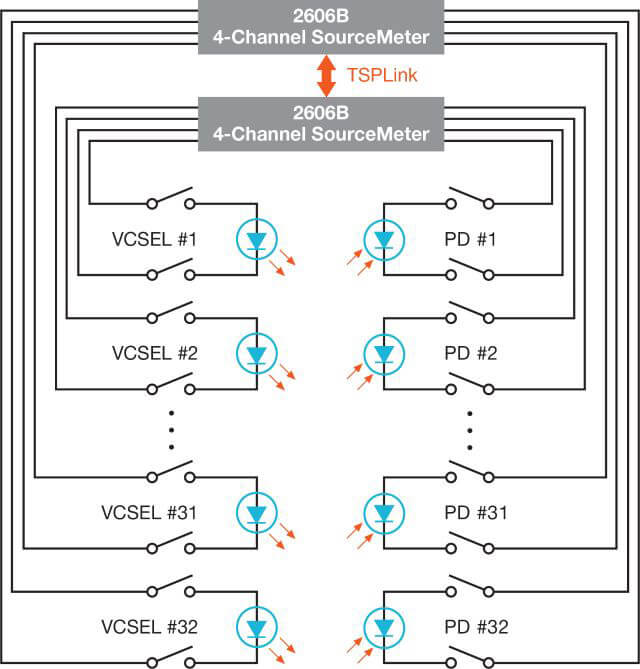

3D 传感应用的激光二极管 (VCSEL) 生产测试

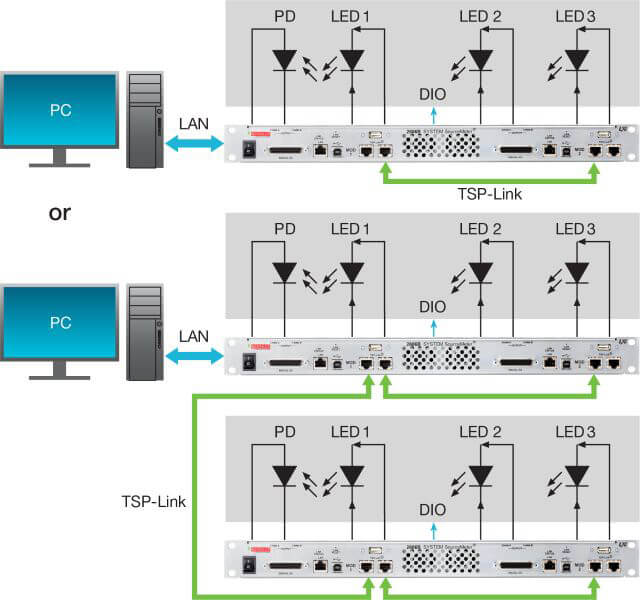

LED 的大批量生产测试

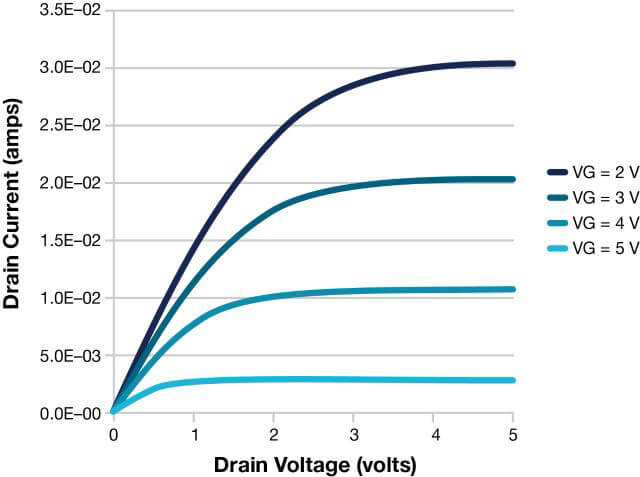

使用多通道 SMU 仪器检定晶体管

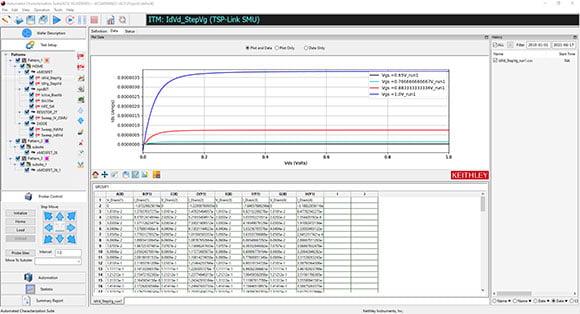

从实验室到晶圆厂的自动化控制
产品型号
• 官方型号：2606B
资源下载
详细指标请见 2606B 详细指标页。
泰克 Tektronix · onetest 仪器资源库
泰克 · Tektronix
2606B 系列 SMU 详细指标
2606B 系列 SMU 是泰克（Tektronix）旗下产品。官方技术指标共 1 组、13 项，详见「详细指标」。
主要参数（官方型号对照）
• 2606B：通道 4；最大电流源/量程 3A；最大电压源/量程 20V；测量分辨率（电流/电压） 100fA / 100nV；功率 20 W
以下为 2606B 系列 SMU 的官方技术参数，共 1 个参数组、13 项。
参数名已按行业通用中文术语对应，数值与单位保留官方规格书原样。
官方技术参数
• 瞬态响应时间：<70 µs for the output to recover to within 0.1% for a 10% to 90% step change in load.
• 电流：<±0.1% of range. Step size = 10% to 90% of range, resistive load. See Current Source Output Settling
• 远端补偿工作范围：8 ／ Maximum voltage between HI and SENSE HI = 3 V
• 过温保护：Internally sensed temperature overload puts the instrument in standby mode
• 限值：Bipolar limit (compliance) set with a single value.
• 分辨率：1 μs
• 电源：100 VAC to 240 VAC, 50 Hz or 60 Hz (auto sensing), 425 VA maximum
• 保修：1 year
• 海拔：Maximum 6562 ft (2000 m) above sea level
• 工作状态：0°C to 50°C, 70% relative humidity up to 35°C. Derate 3% relative humidity/°C, 35°C to 50°C
• 存储：25°C to 65°C
• 尺寸：Rack Mount: ／ 1.7 in. high × 19 in. wide × 26.8 in. deep (44 mm × 483 mm × 680 mm)
• 硬件保修：Keithley Instruments, Inc. warrants the Keithley manufactured portion of the hardware for a period of one
型号与选件
• 官方型号：2606B
指标整理自官方文件：1KW-61394-0_2606B_System_SourceMeter_SMU_Instrument_Datasheet_011525.pdf
