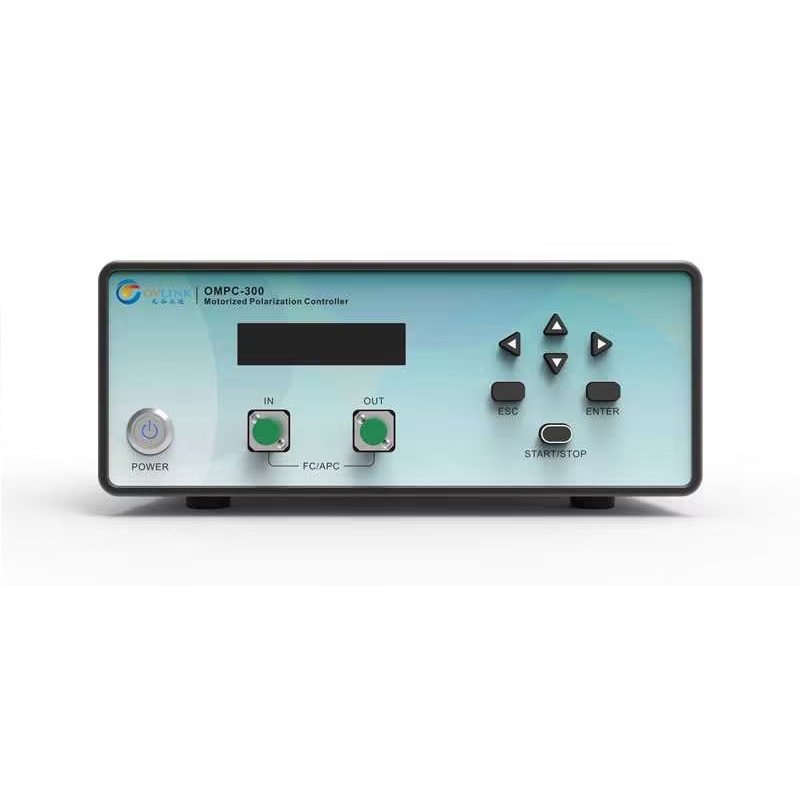

该自动偏振控制器是专为器件厂商PDL测试和实验室偏振控制需求设计；支持PDL测试，偏振控制两种模式测试，提升测试实验效率。
0D-3245是一款高性能四通道32Gbps差分输入/单端输出的铌酸锂调制器驱动器，支持100/200Gbps。
调制器偏置点控制器 全数字抖动补偿偏置控制器 C波段|光谷互连 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
光谷互连 · OVLINK
调制器偏置点控制器 调制器偏置控制器
全数字抖动补偿 · C波段
产品简介
偏置控制器是用来确保调制器在各种操作环境下的稳定运行的器件。控制器将低频、低振幅的抖动信号与偏置电压一起注入调制器，不断地读取来自调制器的输出，并确定调制器的当前状态和目标状态的误差，之后将根据测量结果，对调制器的 Bias 管脚施加一个补偿偏置电压，保证调制器在适当的偏置电压下工作。控制器基于其全数字化的信号处理方法，可以提供超稳定的性能， 体积非常紧凑，锁定速度快、精度高，适合用于现代通信系统。
性能特点
• 自动快速锁定双偏振 IQ 调制器偏置电压
• 支持的调制格式：SSB、QPSK、QAM、OFDM
• I/Q: 可稳定至 Null 点、Peak 点、±Quad 点，其中 Null 点载波抑制比最大 50dB
• P: 可稳定至 Null 点、Peak 点、±Quad 点，其中 ±Quad 点精度 <±1°
• 偏压追踪并锁定时间 < 3s
• 小尺寸：41mm×50mm
技术参数
核心参数
• ±Quad 点精度：2 - 1 +1 °
• 锁定时间：0.3 2.5 3 s
• 输出正电压：9.76 10 10.02 V
• 输出正电流：0.5 1.25 5 mA
• 输出负电压：- 10.02 - 10 -9.76 V
• 输出负电流：0.5 1.25 5 mA
• 导频幅度：3 0.375%V V
• 供电电压：4.5 5 5.5 V
• 供电电流：500 1000 2000 mA
• 输入光功率：4 -35 - 15 0 dB
资源下载
• 调制器偏置点控制器 详细指标见 调制器偏置点控制器 详细指标页。
注：以上内容与指标均取自光谷互连官网该产品页及其官方数据手册，未标注口径的为厂家公布值。
光谷互连 OVLINK · onetest 仪器资源库
光谷互连 · OVLINK
调制器偏置点控制器 调制器偏置控制器 详细指标
全数字抖动补偿 · C波段
偏置控制器是用来确保调制器在各种操作环境下的稳定运行的器件。控制器将低频、低振幅的抖动信号与偏置电压一起注入调制器，不断地读取来自调制器的输出，并确定调制器的当前状态和目标状态的误差，之后将根据测量结果，对调制器的 Bias 管脚施加一个补偿偏置电压，保证调制器在适当的偏置电压下工作。控制器基于其全数字化的信号处理方法，可以提供超稳定的性能， 体积非常紧凑，锁定速度快、精度高，适合用于现代通信系统。
主要特点：自动快速锁定双偏振 IQ 调制器偏置电压；支持的调制格式：SSB、QPSK、QAM、OFDM；I/Q: 可稳定至 Null 点、Peak 点、±Quad 点，其中 Null 点载波抑制比最大 50dB；P: 可稳定至 Null 点、Peak 点、±Quad 点，其中 ±Quad 点精度 <±1°；偏压追踪并锁定时间 < 3s；小尺寸：41mm×50mm。
性能特点
• 自动快速锁定双偏振 IQ 调制器偏置电压
• 支持的调制格式：SSB、QPSK、QAM、OFDM
• I/Q: 可稳定至 Null 点、Peak 点、±Quad 点，其中 Null 点载波抑制比最大 50dB
• P: 可稳定至 Null 点、Peak 点、±Quad 点，其中 ±Quad 点精度 <±1°
• 偏压追踪并锁定时间 < 3s

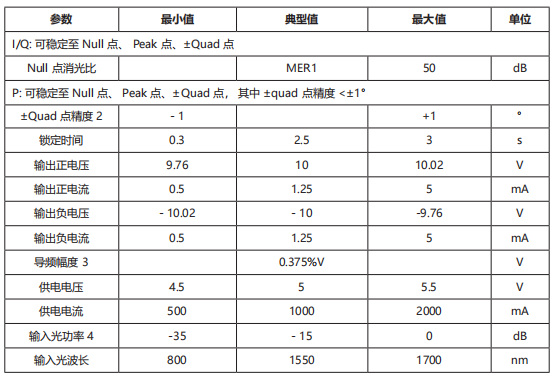

详细指标
• I/Q: 可稳定至 Null 点、 Peak 点、±Quad 点
• Null 点消光比 MER1 50 dB
• P: 可稳定至 Null 点、 Peak 点、±Quad 点， 其中 ±quad 点精度 <±1°
• ±Quad 点精度：2 - 1 +1 °
• 锁定时间：0.3 2.5 3 s
• 输出正电压：9.76 10 10.02 V
• 输出正电流：0.5 1.25 5 mA
• 输出负电压：- 10.02 - 10 -9.76 V
• 输出负电流：0.5 1.25 5 mA
• 导频幅度：3 0.375%V V
• 供电电压：4.5 5 5.5 V
• 供电电流：500 1000 2000 mA
• 输入光功率：4 -35 - 15 0 dB
• 输入光波长：800 1550 1700 nm
• • 小尺寸：41mm×50mm
注：以上内容与指标均取自光谷互连官网该产品页及其官方数据手册，未标注口径的为厂家公布值。
资源下载
• 调制器偏置点控制器 产品介绍见 调制器偏置点控制器 产品介绍页。
