利利普 · OWON

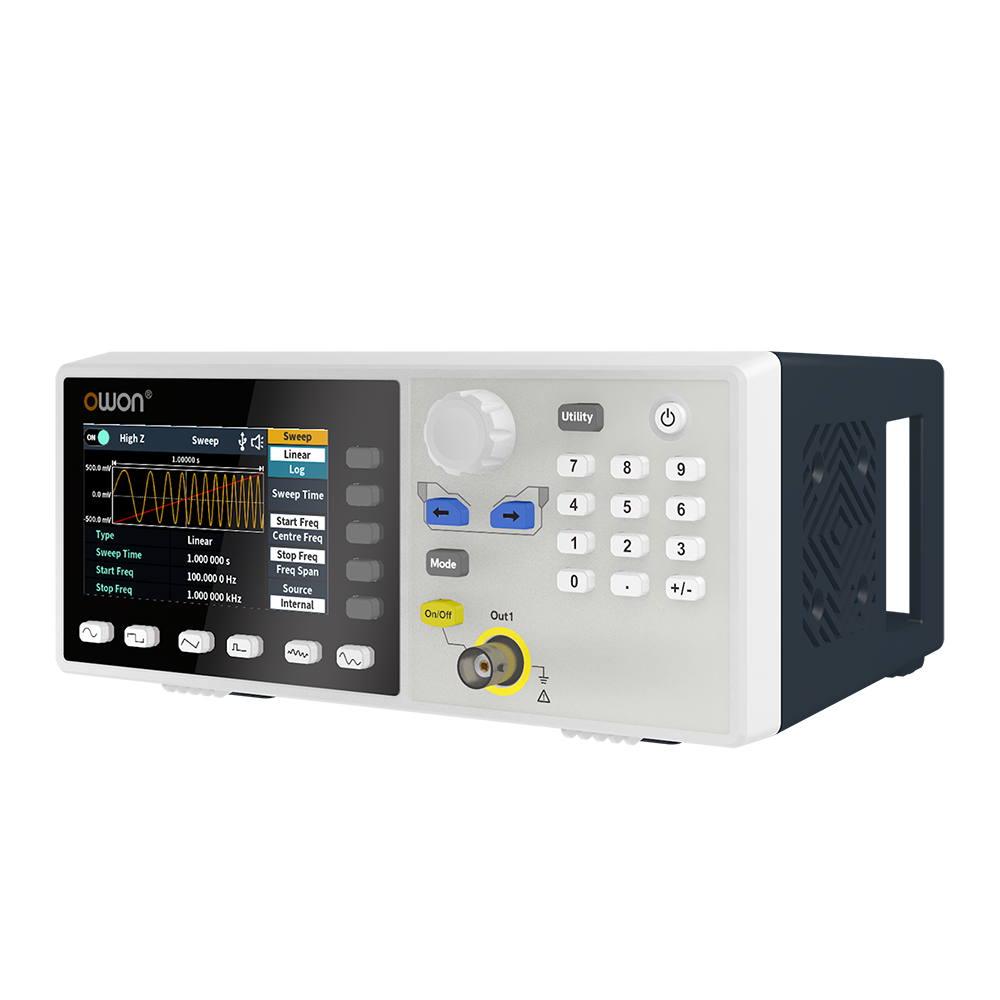

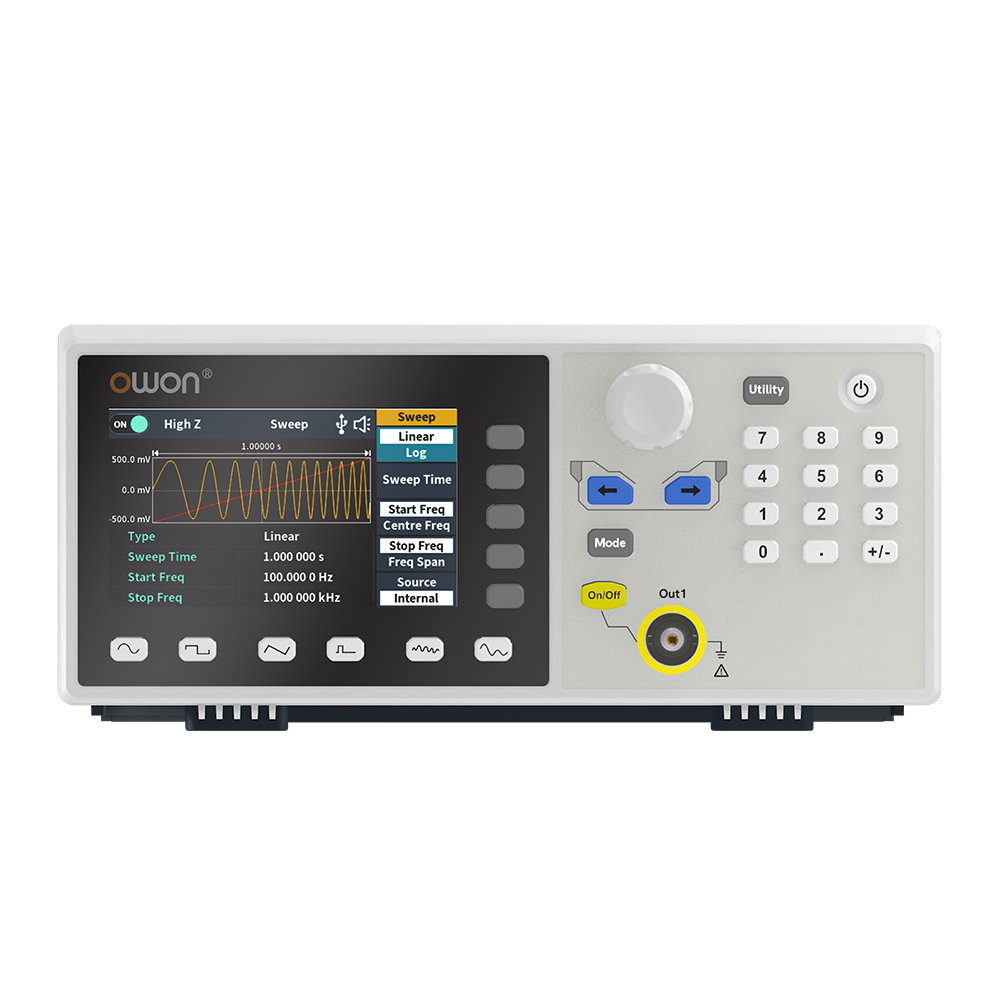

DGE3000 经济型信号发生器
30MHz至60MHz输出频率 单/双通道 · 300MSa/s采样率
产品简介
• 60MHz最高输出频率，300MSa/s最高采样率
• 14 bits垂直分辨率，100K点任意波形长度
• 丰富的波形输出：5种基本波形，内置sinc、指数上升、指数下降、心电图、 高斯、半正矢、洛仑兹、DC电压等共计150余种
• 丰富的调制功能：AM、FM、PM、PWM、SUM、FSK、3FSK、4FSK、PSK、 ASK、BPSK、OSK、DSBAM、QPSK
• 支持SCPI通信功能、labview 通信功能
• 3.6英寸液晶屏，参数设置一览无遗
产品描述图
核心参数
• 带宽：DGE3031 30MHz；DGE3061 60MHz
• 实时采样率：DGE3031 125MSa/s；DGE3061 300MSa/s
• 垂直分辨率：14 bits
• 标准波形：正弦波、方波、锯齿波、脉冲波、噪声、任意波
• 任意波形：sinc、指数上升、指数下降、心电图、高斯、半正矢、洛仑兹、双音频、DC电压 共计150余种
• 正弦波：DGE3031 1μHz ~ 30MHz、1μHz ~ 60MHz；DGE3061 1μHz ~ 60MHz
• 方波：DGE3031 1μHz ~ 15MHz、1μHz ~ 20MHz；DGE3061 1μHz ~ 20MHz
• 脉冲波：DGE3031 1μHz ~ 15MHz、1μHz ~ 20MHz；DGE3061 1μHz ~ 20MHz
• 锯齿波：DGE3031 1μHz ~ 1MHz、1μHz ~ 2MHz；DGE3061 1μHz ~ 2MHz
• 噪声：20MHz (-3dB，典型值)
• 任意波：1μHz ~10MHz
• 波形长度：2 ~ 100K点
资源下载
• DGE3000 详细指标见 DGE3000 详细指标页。
注：以上内容与指标均取自利利普（OWON）官网该产品详情页，未标注口径的为厂家公布值。
利利普 OWON · onetest 仪器资源库
利利普 · OWON
DGE3000 经济型信号发生器 详细指标
30MHz至60MHz输出频率 单/双通道 · 300MSa/s采样率
产品特点
• 60MHz最高输出频率，300MSa/s最高采样率
• 14 bits垂直分辨率，100K点任意波形长度
• 丰富的波形输出：5种基本波形，内置sinc、指数上升、指数下降、心电图、 高斯、半正矢、洛仑兹、DC电压等共计150余种
• 丰富的调制功能：AM、FM、PM、PWM、SUM、FSK、3FSK、4FSK、PSK、 ASK、BPSK、OSK、DSBAM、QPSK
• 支持SCPI通信功能、labview 通信功能
• 3.6英寸液晶屏，参数设置一览无遗
详细指标
• 带宽：DGE3031 30MHz；DGE3061 60MHz
• 实时采样率：DGE3031 125MSa/s；DGE3061 300MSa/s
• 垂直分辨率：14 bits
波 形
• 标准波形：正弦波、方波、锯齿波、脉冲波、噪声、任意波
• 任意波形：sinc、指数上升、指数下降、心电图、高斯、半正矢、洛仑兹、双音频、DC电压 共计150余种
频率特性
• 正弦波：DGE3031 1μHz ~ 30MHz、1μHz ~ 60MHz；DGE3061 1μHz ~ 60MHz
• 方波：DGE3031 1μHz ~ 15MHz、1μHz ~ 20MHz；DGE3061 1μHz ~ 20MHz
• 脉冲波：DGE3031 1μHz ~ 15MHz、1μHz ~ 20MHz；DGE3061 1μHz ~ 20MHz
• 锯齿波：DGE3031 1μHz ~ 1MHz、1μHz ~ 2MHz；DGE3061 1μHz ~ 2MHz
• 噪声：20MHz (-3dB，典型值)
• 任意波：1μHz ~10MHz
任意波
• 波形长度：2 ~ 100K点
• 采样率：DGE3031 125Ma/s、300Ma/s；DGE3061 300Ma/s
幅值特性
• 输出幅度：2mVpp ~ 20Vpp（≤ 10MHz）；高阻 2mVpp ~ 10Vpp （≤60MHz）；高阻 1mVpp ~ 10Vpp（≤ 10MHz）；50Ω 1mVpp ~ 5Vpp （≤60MHz）；50Ω
• 幅度精度：±(1% of setting + 1 mVpp) （典型值1kHz sine, 0V offset）
• 幅度分辨率：1 mVpp or 4 digits
• 直流偏移范围 （AD+DC）：±(10 Vpk – Amplitude Vpp/2) 高阻 ±(5 Vpk – Amplitude Vpp/2) 50 Ω
• 直流偏移分辨率：1mV or 4 digits
• 输出阻抗：50Ω典型值
• 直流偏移精度：±(1 % of |setting| + 1 mV + amplitude Vpp x 0.5%)
调制特性
• 调制方式：AM、FM、PM、PWM、FSK、3FSK、4FSK、PSK、ASK、BPSK、OSK、DSB-AM、QPSK、SUM、Sweep、Burst
频率计
• 频率范围：单通道:100 mHz ~ 200 MHz
• 频率分辨率：7位
输入/输出
• 显示：3.6英寸（480x272）LCD

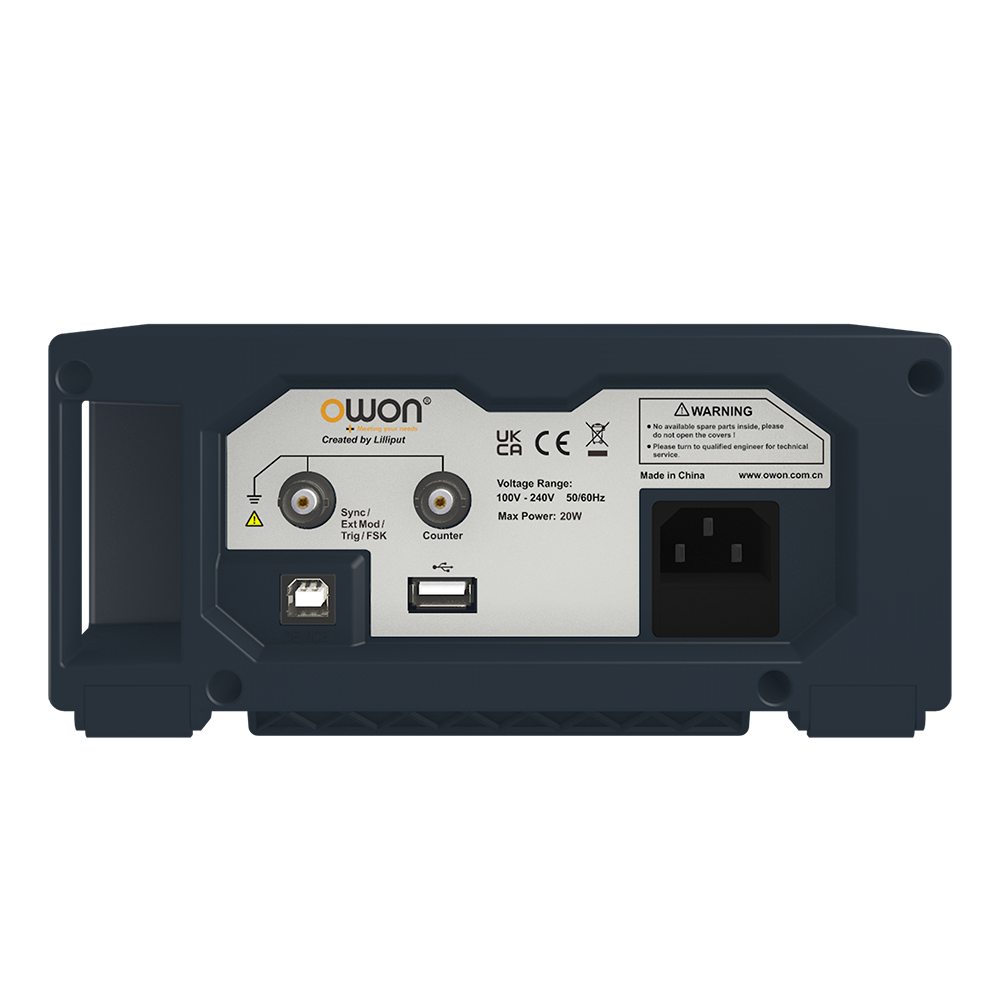

• 输入/输出：外部调制输入 外部触发输入 同步输出
• 标准接口：USB Host, USB Device
机械规格
• 尺寸：200mm (长)x92mm (高)x145mm (深)
• 重量（主机）：0.8kg
附页：DGE3000 技术参数
• 带宽：DGE3032 30MHz；DGE3062 60MHz；DGE3031 30MHz；DGE3061 60MHz
• 实时采样率：DGE3032 125MSa/s；DGE3062 300MSa/s；DGE3031 125MSa/s；DGE3061 300MSa/s
• 垂直分辨率：14 bits
波 形
• 标准波形：正弦波、方波、锯齿波、脉冲波、噪声、任意波
• 任意波形：sinc、指数上升、指数下降、心电图、高斯、半正矢、洛仑兹、双音频、DC电压 共计150余种
频率特性
• 正弦波：DGE3032 1μHz ~ 30MHz；DGE3062 1μHz ~ 60MHz、1μHz ~ 30MHz；DGE3031 1μHz ~ 30MHz；DGE3061 1μHz ~ 60MHz
• 方波：DGE3032 1μHz ~ 15MHz；DGE3062 1μHz ~ 20MHz、1μHz ~ 15MHz；DGE3031 1μHz ~ 15MHz；DGE3061 1μHz ~ 20MHz
• 脉冲波：DGE3032 1μHz ~ 15MHz；DGE3062 1μHz ~ 20MHz、1μHz ~ 15MHz；DGE3031 1μHz ~ 15MHz；DGE3061 1μHz ~ 20MHz
• 锯齿波：DGE3032 1μHz ~ 1MHz；DGE3062 1μHz ~ 2MHz、1μHz ~ 1MHz；DGE3031 1μHz ~ 1MHz；DGE3061 1μHz ~ 2MHz
• 噪声：20MHz (-3dB，典型值)
• 任意波：1μHz ~10MHz
任意波
• 波形长度：2 ~ 100K点
• 采样率：DGE3032 125Ma/s；DGE3062 300Ma/s、125Ma/s；DGE3031 125Ma/s；DGE3061 300Ma/s
幅值特性
• 输出幅度：2mVpp ~ 20Vpp（≤ 10MHz）；高阻 2mVpp ~ 10Vpp （≤60MHz）；高阻 1mVpp ~ 10Vpp（≤ 10MHz）；50Ω 1mVpp ~ 5Vpp （≤60MHz）；50Ω
• 幅度精度：±(1% of setting + 1 mVpp) （典型值1kHz sine, 0V offset）
• 幅度分辨率：1 mVpp or 4 digits
• 直流偏移范围 （AD+DC）：±(10 Vpk – Amplitude Vpp/2) 高阻 ±(5 Vpk – Amplitude Vpp/2) 50 Ω
• 直流偏移分辨率：1mV or 4 digits
• 输出阻抗：50Ω典型值
• 直流偏移精度：±(1 % of |setting| + 1 mV + amplitude Vpp x 0.5%)
调制特性
• 调制方式：AM、FM、PM、PWM、FSK、3FSK、4FSK、PSK、ASK、BPSK、OSK、DSB-AM、QPSK、SUM、Sweep、Burst
频率计
• 频率范围：单通道:100 mHz ~ 200 MHz
• 频率分辨率：7位
输入/输出
• 显示：3.6英寸（480x272）LCD
• 输入/输出：外部调制输入 外部触发输入 同步输出
• 标准接口：USB Host, USB Device
机械规格
• 尺寸：200mm (长)x92mm (高)x157mm (深)
• 重量（主机）：0.8kg
注：以上内容与指标均取自利利普（OWON）官网该产品详情页，未标注口径的为厂家公布值。
资源下载
• DGE3000 产品介绍见 DGE3000 产品介绍页。
