HDS2102A 100MHz带宽 双通道手持汽车示波器 500MSa/s采样率|利利普 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
利利普 · OWON

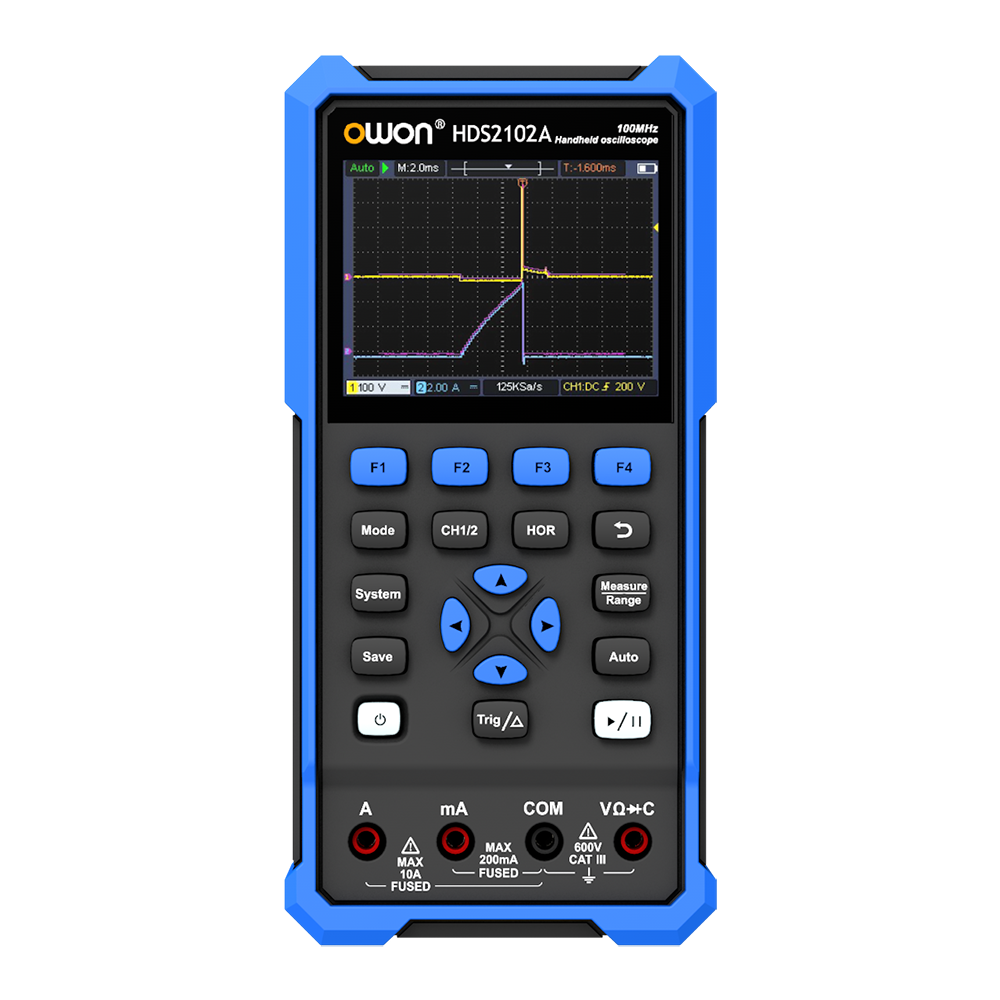

HDS2102A 手持汽车示波器
100MHz带宽 双通道 · 500MSa/s采样率
产品简介
• 集示波器、万用表、汽车诊断多功能于一体
• 3.5英寸高分辨率、强对比度的彩色液晶显示屏
• 带宽100MHz，存储深度8kpts，实时采样率500MSa/s
• 4 1/2位万用表(20,000 count)，支持电压、电流、电阻、二极管、电容、通断测试
• 内置标准汽车诊断波形库，实现实时对比分析、快速定位故障点
• 低功耗设计，搭载18650锂电池，可连续工作3-6小时
• 标配Type-C接口，支持充电宝供电
产品描述图
核心参数
• 带 宽：100MHz；通 道；双通道
• 实时采样率：500MSa/s；采样模式；正常、峰值采样
• 存储深度：8k
• 显 示：3.5英寸LCD
• 波形刷新率：10000wfms/s；输入耦合；直流、交流、接地
• 输入阻抗：1MΩ±2%，与16pF±10pF并联
• 探头衰减系数：1x,10X,100X,1000X,10000X
• 最大输入电压：400V(DC+AC峰值、1MΩ输入阻抗)（10：1探头衰减）
• 带宽限制：20MHz，全带宽
• 时基范围：2ns/div~1000s/div，按1~2~5进制方式步进
• 垂直灵敏度：10mV/div~10V/div
• 垂直分辨率：8bit
资源下载
• HDS2102A 详细指标见 HDS2102A 详细指标页。
注：以上内容与指标均取自利利普（OWON）官网该产品详情页，未标注口径的为厂家公布值。
利利普 OWON · onetest 仪器资源库
利利普 · OWON
HDS2102A 手持汽车示波器 详细指标
100MHz带宽 双通道 · 500MSa/s采样率
产品特点
• 集示波器、万用表、汽车诊断多功能于一体
• 3.5英寸高分辨率、强对比度的彩色液晶显示屏
• 带宽100MHz，存储深度8kpts，实时采样率500MSa/s
• 4 1/2位万用表(20,000 count)，支持电压、电流、电阻、二极管、电容、通断测试
• 内置标准汽车诊断波形库，实现实时对比分析、快速定位故障点
• 低功耗设计，搭载18650锂电池，可连续工作3-6小时
• 标配Type-C接口，支持充电宝供电
详细指标
• 带 宽：100MHz；通 道；双通道
• 实时采样率：500MSa/s；采样模式；正常、峰值采样
• 存储深度：8k
• 显 示：3.5英寸LCD
• 波形刷新率：10000wfms/s；输入耦合；直流、交流、接地
• 输入阻抗：1MΩ±2%，与16pF±10pF并联
• 探头衰减系数：1x,10X,100X,1000X,10000X
• 最大输入电压：400V(DC+AC峰值、1MΩ输入阻抗)（10：1探头衰减）
• 带宽限制：20MHz，全带宽
• 时基范围：2ns/div~1000s/div，按1~2~5进制方式步进
• 垂直灵敏度：10mV/div~10V/div
• 垂直分辨率：8bit
• 低频响应（-3db）：在 BNC处为≤10Hz
• 上升时间：≤3.5ns(BNC上典型的)
• 触发类型：边沿触发；触发方式；自动、正常、单次
• 触发电平：从显示屏中心开始±4 个分度；X-Y模式；支持
• 自动测量：频率、周期、幅度、最大值、最小值、平均值、峰-峰值、均方根值、上升时间、下降时间、正脉宽、负脉宽
• 光标测量：光标间电压差（△V），光标间时间差（△T）
• 通信接口：USB Type-C
• 电池：18650锂电池
• 数字显示：4位（最大显示20,000）
• 二极管：0-2V
• 输入阻抗：10MΩ；测量；电压、电流、电阻、电容、二极管、通断
• 最大输入电压：AC:750V DC:1000V
• 最大输入电流：AC:10A DC:10A
测试项
• 点火：独立点火系统；初级电压 / 初级电压和电流 / 初级电压和次级电压 / 触发和反馈
• 无分电器系统：初级电流 / 初级电压 / 初级电压和电流 / 初级电压和次级电压 / 次级负极点火 /次级正极点火
• 传感器：油门踏板；数字 / 模拟
• 曲轴：感应式：起动中（浮地 /非浮地）、运行中（浮动/非浮动）
霍尔式
• ABS：感应式/磁阻式/霍尔式
• 凸轮轴：感应式/霍尔式
• 氧气：二氧化钛/氧化锆
• 进气歧管绝对压力：数字式（汽油）/ 模拟（增压柴油）/ 模拟（汽油）/ 压力和温度（增压柴油机）
• 节气门位置：开关/电位计
爆震传感器
发动机冷却液温度（5V）
燃油压力（共轨柴油）
车速传感器
• 总线检测：物理层；FlexRay-P / FlexRay-N / K-line / LIN / CAN
• 执行器：喷油嘴；柴油机；压电式电流（博世共轨柴油/ 电磁阀式电流（博世共轨柴油）
• 汽油机：多点喷射 /汽油直喷
• 柴油机预热塞：电压(单个) / 电压和电流(单个) / 电流
燃油泵电流
压力调节阀（博世共轨柴油）
碳罐电磁阀（电压）
可变速冷却风扇
废弃再循环电磁阀
流量控制阀（博世共轨柴油）
• 充电和起动：充电；交流发电机AC纹波；无ECM控制 / ECM控制
• 交流发电机电压和电流：12V系统 / 24V系统
寄生漏电电流
• 起动：气缸相对压缩压力；柴油机 / 汽油机
注：以上内容与指标均取自利利普（OWON）官网该产品详情页，未标注口径的为厂家公布值。
