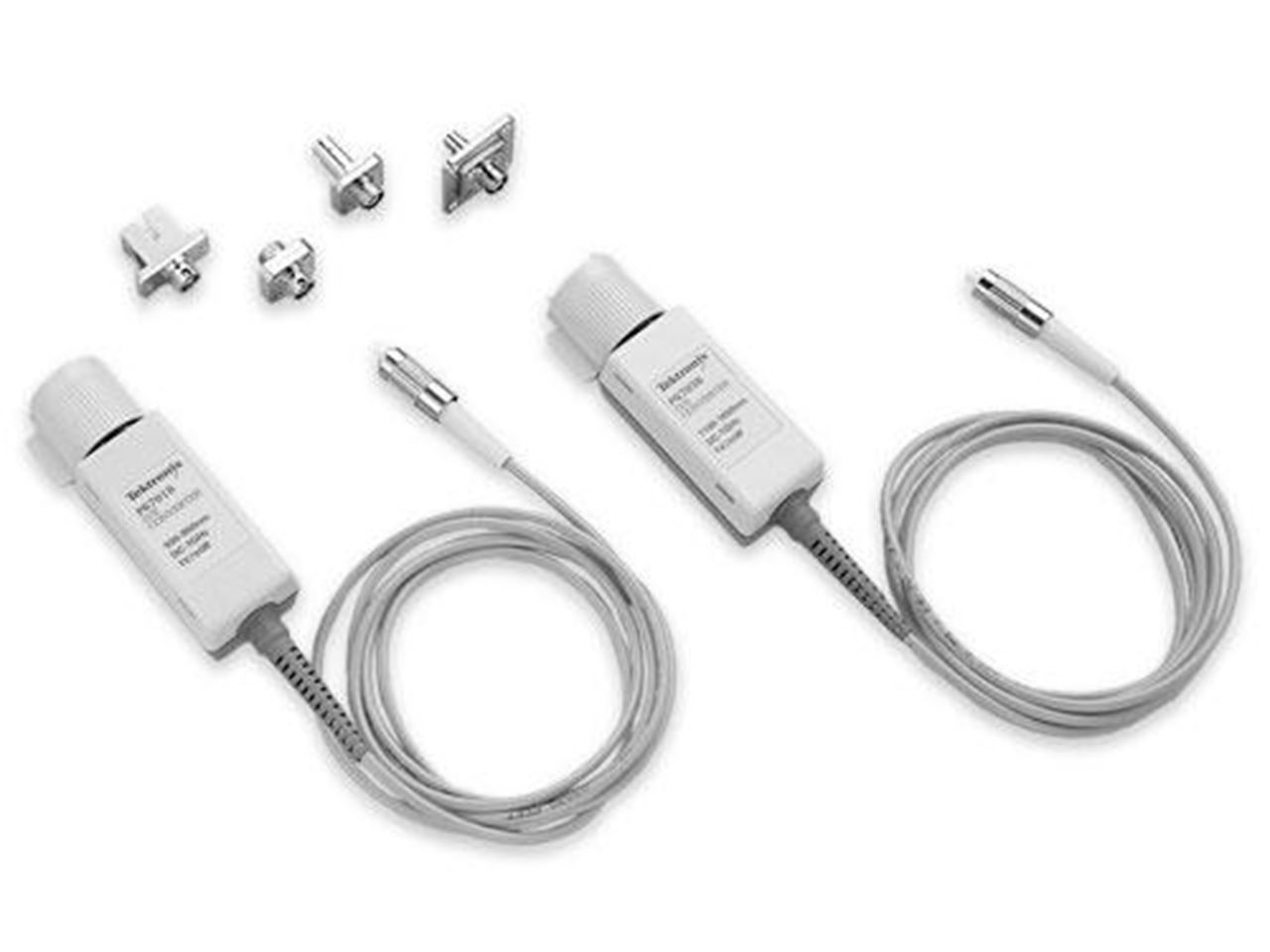

泰克光学探头专为与示波器无缝运行而设计。找到适合您测试需求的光学探头。
利用IsoVu™探头技术发现快速、准确的差分测量。通过IsoVuGen2探头消除共模干扰，获得无与伦比的性能。立即了解详情！
IsoVu光隔离电流探头
OIP3000 DC至1GHz带宽光隔离探头 隔离电压60kV|利利普 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
利利普 · OWON

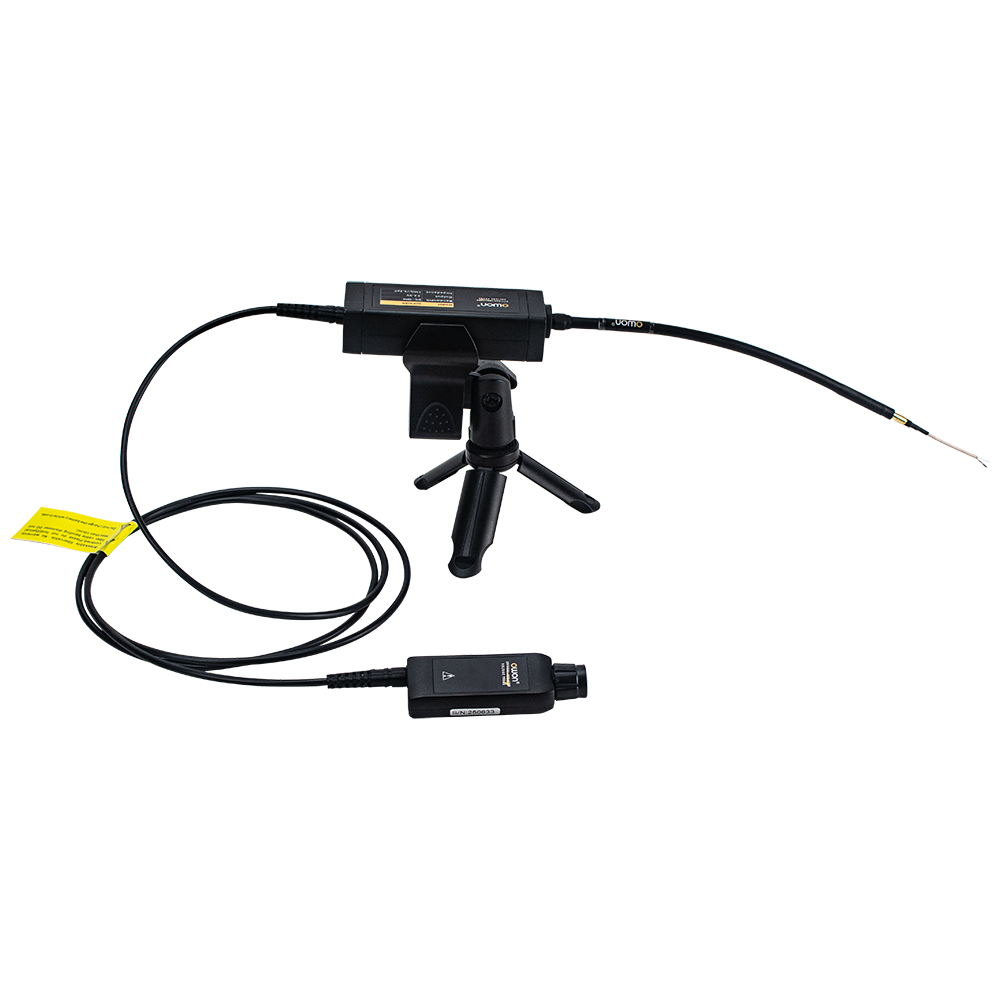

OIP3000 光隔离探头
DC至1GHz带宽 · 隔离电压60kV
产品简介
• 共模隔离电压高达60kVpk
• 通过匹配不同的衰减器，可实现输入电压25V-2500V之间，满足不同电压的测量需求
• 在有效精度带宽内可以确保1.5%的测试精度，直流增益精度优于1%
• 探头响应快，上电即测，无需预热等待，可实时保证精确的信号输出
产品描述图
核心参数
• 带宽：OIP3015 DC-150MHz；OIP3035 DC-350MHz；OIP3050 DC-500MHz；OIP3080 DC-800MHz；OIP3100 DC-1GHz
• 上升时间：OIP3015 2.3ns；OIP3035 1ns；OIP3050 0.7ns；OIP3080 0.43ns；OIP3100 0.35ns
• 输出电压：OIP3015/OIP3035 ±2.5V；OIP3050 ±1.25V；OIP3080/OIP3100 ±0.5V
• 隔离电压：60kV
• 精度：1%（典型值）
• 测试电压范围：OIP3015/OIP3035 10X（标配）:±25V 20X（选配）:±50V 50X（选配）:±125V 100X（选配）:±250V 500X（选配）:±1250V 1000X（选配）:±2500V；OIP3050 10X（标配）:±12.5V 100X（选配）:±125V 1000X（选配）:±1250V 2000X（选配）:±2500V；OIP3080/OIP3100 10X（标配）:±5V 100X（选配）:±50V 1000X（选配）:±500V 5000X（选配）:±2500V
• 噪声：40mV
• 终端负载：OIP3015/OIP3035 1MΩ；OIP3050/OIP3080/OIP3100 50Ω
• 操作温度：0~40℃
• 操作湿度：≤85%RH
• 光缆长度：约2m
• 供电方式：发射器电池供电，工作时间约8小时，待机时间约30天，接收器USB 5V/2A或适配器供电
资源下载
• OIP3000 详细指标见 OIP3000 详细指标页。
注：以上内容与指标均取自利利普（OWON）官网该产品详情页，未标注口径的为厂家公布值。
利利普 OWON · onetest 仪器资源库
利利普 · OWON
OIP3000 光隔离探头 详细指标
DC至1GHz带宽 · 隔离电压60kV
产品特点
• 共模隔离电压高达60kVpk
• 通过匹配不同的衰减器，可实现输入电压25V-2500V之间，满足不同电压的测量需求
• 在有效精度带宽内可以确保1.5%的测试精度，直流增益精度优于1%
• 探头响应快，上电即测，无需预热等待，可实时保证精确的信号输出
详细指标
• 带宽：OIP3015 DC-150MHz；OIP3035 DC-350MHz；OIP3050 DC-500MHz；OIP3080 DC-800MHz；OIP3100 DC-1GHz
• 上升时间：OIP3015 2.3ns；OIP3035 1ns；OIP3050 0.7ns；OIP3080 0.43ns；OIP3100 0.35ns
• 输出电压：OIP3015/OIP3035 ±2.5V；OIP3050 ±1.25V；OIP3080/OIP3100 ±0.5V
• 隔离电压：60kV
• 精度：1%（典型值）
• 测试电压范围：OIP3015/OIP3035 10X（标配）:±25V 20X（选配）:±50V 50X（选配）:±125V 100X（选配）:±250V 500X（选配）:±1250V 1000X（选配）:±2500V；OIP3050 10X（标配）:±12.5V 100X（选配）:±125V 1000X（选配）:±1250V 2000X（选配）:±2500V；OIP3080/OIP3100 10X（标配）:±5V 100X（选配）:±50V 1000X（选配）:±500V 5000X（选配）:±2500V
• 噪声：40mV
• 终端负载：OIP3015/OIP3035 1MΩ；OIP3050/OIP3080/OIP3100 50Ω
• 操作温度：0~40℃
• 操作湿度：≤85%RH
• 光缆长度：约2m
• 供电方式：发射器电池供电，工作时间约8小时，待机时间约30天，接收器USB 5V/2A或适配器供电
• USB 电源适配器：----
• 探头支架：---
• MCX母座和同轴线：---
• 探头包装铝箱：---
• OIP3015 (150MHz), OIP3035 (350MHz) 10X 衰减器：OPA3-10-1
• OIP3050 (500MHz) 10X 衰减器：OPA3-10-5
• OIP3080 (800MHz)， OIP3100 (1GHz) 10X 衰减器：OPA3-10-8
• 选配配件：订货号
• OIP3015 (150MHz), OIP3035 (350MHz) 20X 衰减器：OPA3-20-1
• OIP3015 (150MHz), OIP3035 (350MHz) 50X 衰减器：OPA3-50-1
• OIP3015 (150MHz), OIP3035 (350MHz) 100X 衰减器：OPA3-100-1
• OIP3015 (150MHz), OIP3035 (350MHz) 500X 衰减器：OPA3-500-1
• OIP3015 (150MHz), OIP3035 (350MHz) 1000X 衰减器：OPA3-1000-1
• OIP3050 (500MHz) 100X 衰减器：OPA3-100-5
• OIP3050 (500MHz) 1000X 衰减器：OPA3-1000-5
• OIP3050 (500MHz) 2000X 衰减器：OPA3-2000-5
• OIP3080 (800MHz)， OIP3100 (1GHz) 100X 衰减器：OPA3-100-8
• OIP3080 (800MHz)， OIP3100 (1GHz) 1000X 衰减器：OPA3-1000-8
• OIP3080 (800MHz)， OIP3100 (1GHz) 5000X 衰减器：OPA3-5000-8
注：以上内容与指标均取自利利普（OWON）官网该产品详情页，未标注口径的为厂家公布值。
资源下载
• OIP3000 产品介绍见 OIP3000 产品介绍页。
