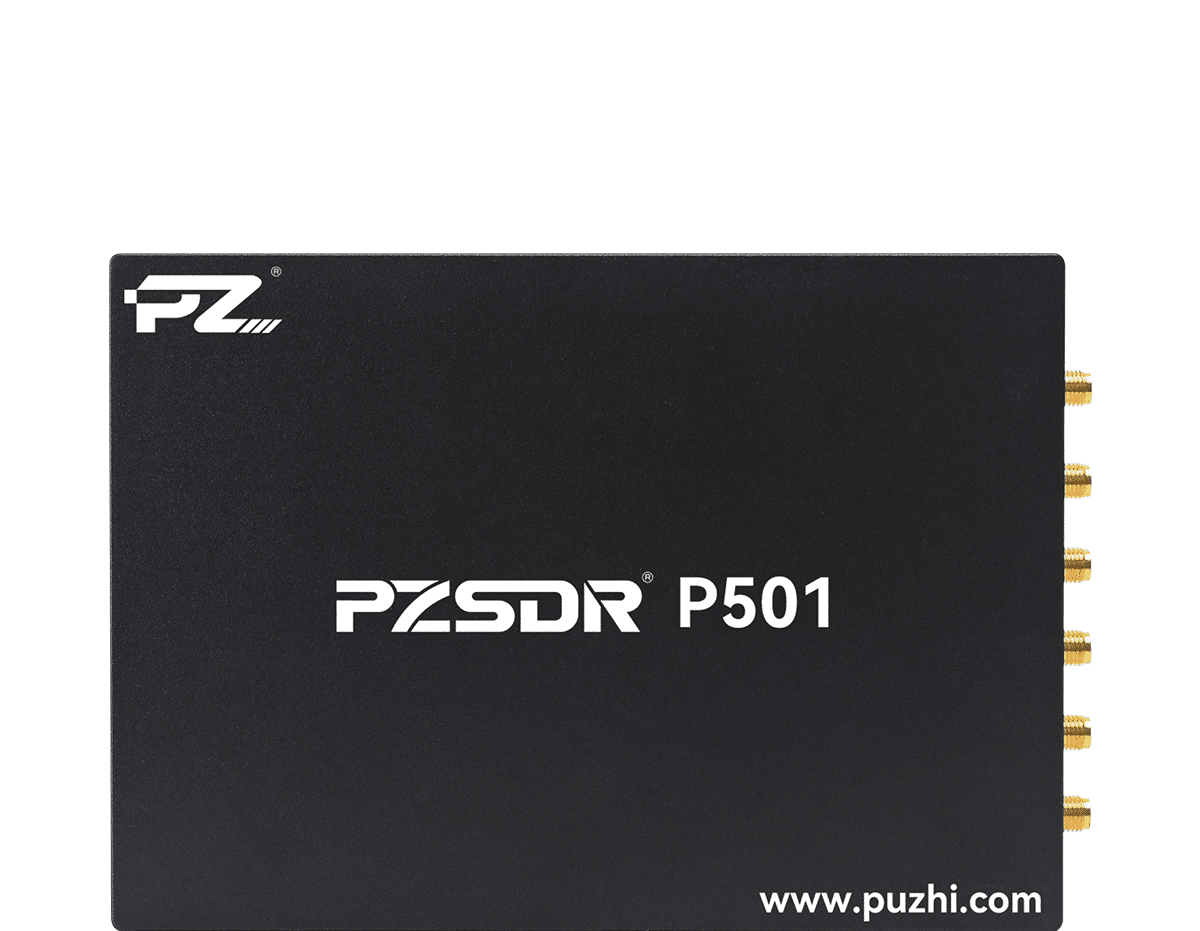

P501 是璞致 PZSDR 系列软件无线电板卡，主控芯片 XCZU5EV-2SFVC784I，射频芯片 AD9361，频率范围 70MHz至6GHz，信号带宽 200K至56MHz。

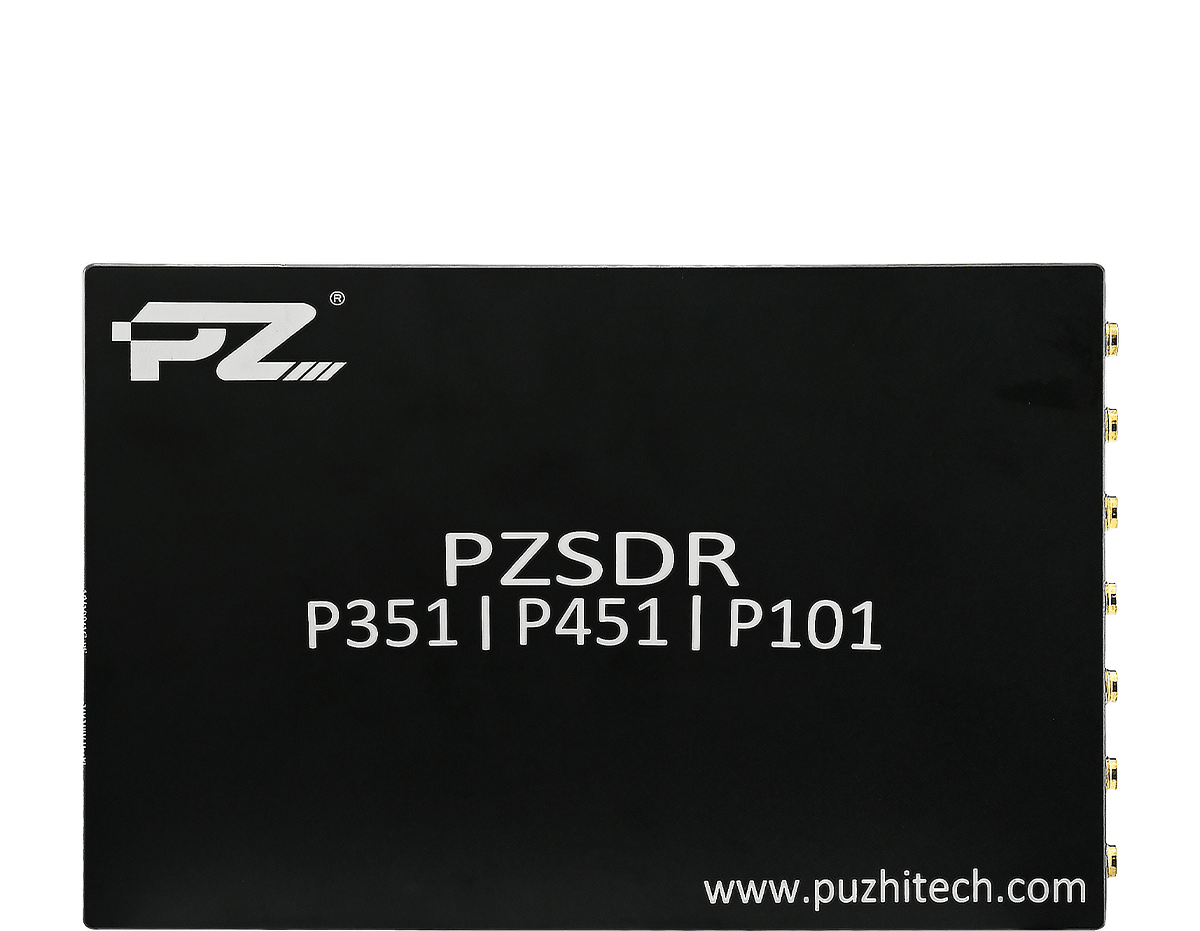

P451 是璞致 PZSDR 系列软件无线电板卡，主控芯片 XC7Z045-2FFG900I，射频芯片 AD9361，频率范围 70MHz至6GHz，信号带宽 200K至56MHz。
P401D 是璞致 PZSDR 系列软件无线电板卡，主控芯片 XCZU4EV-2SFVC784I，射频芯片 AD9361BBCZ，频率范围 70MHz至6GHz，信号带宽 200K至56MHz。
- «
- 1
- »
P401 70MHz至6GHz 2收2发软件无线电板卡 56MHz带宽|璞致 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
璞致 PUZHI
P401 软件无线电板卡
70MHz至6GHz 2收2发 · 56MHz带宽
产品简介
• P401 是璞致 PZSDR 系列软件无线电板卡，主控芯片 XCZU4EV-2SFVC784I，射频芯片 AD9361，频率范围 70MHz至6GHz，信号带宽 200K至56MHz
• 板载 千兆以太网（PL端1路）、USB3.0（1路）、GPS（1路）
产品图示

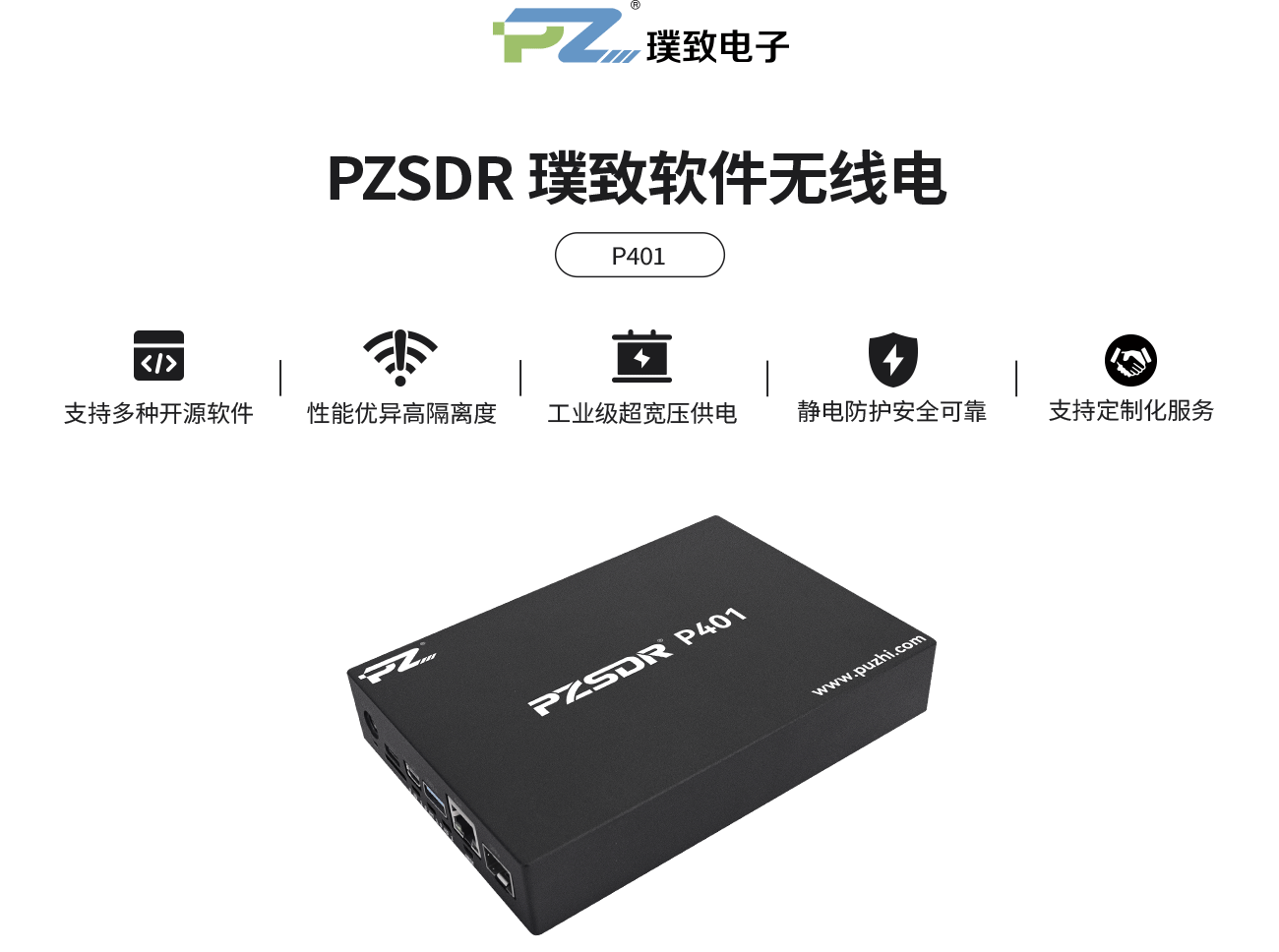

顶部横图

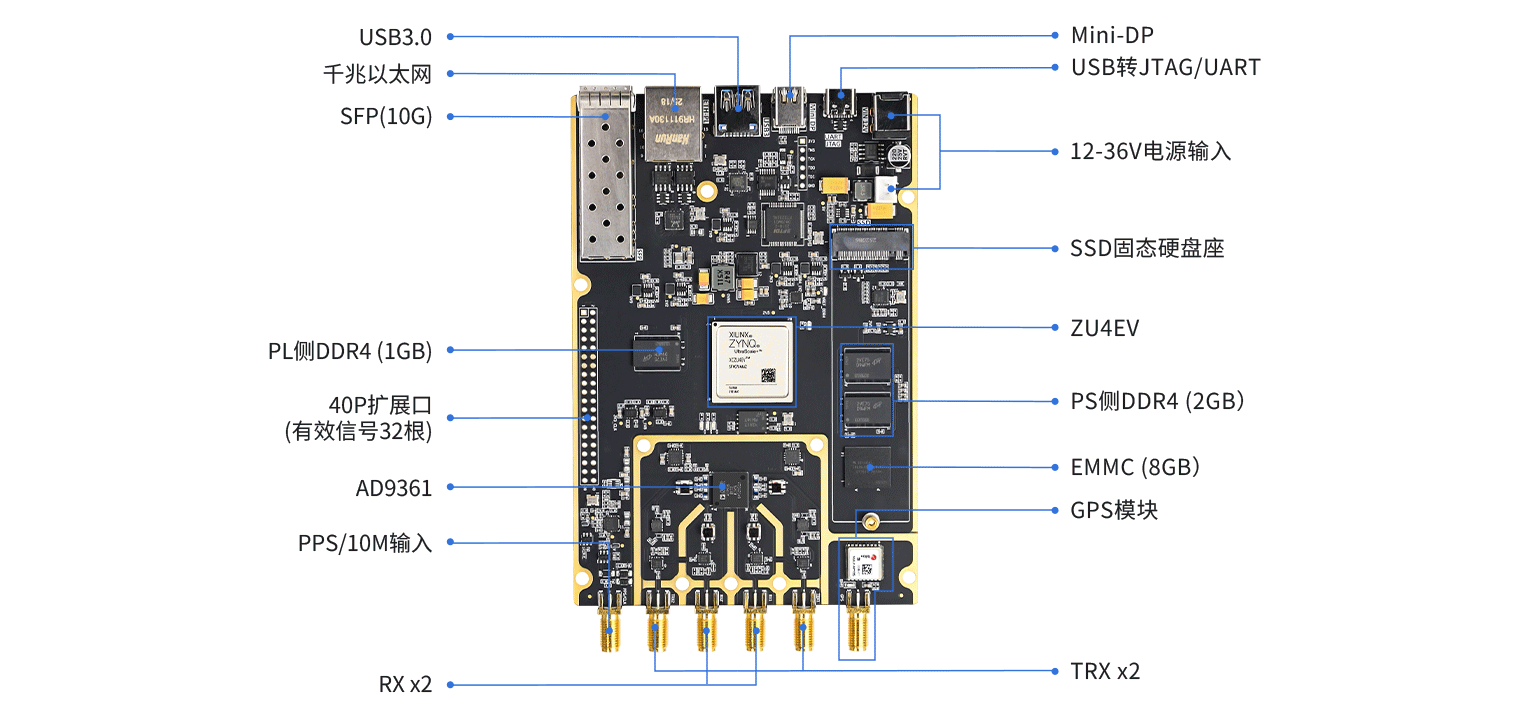

接口功能展示

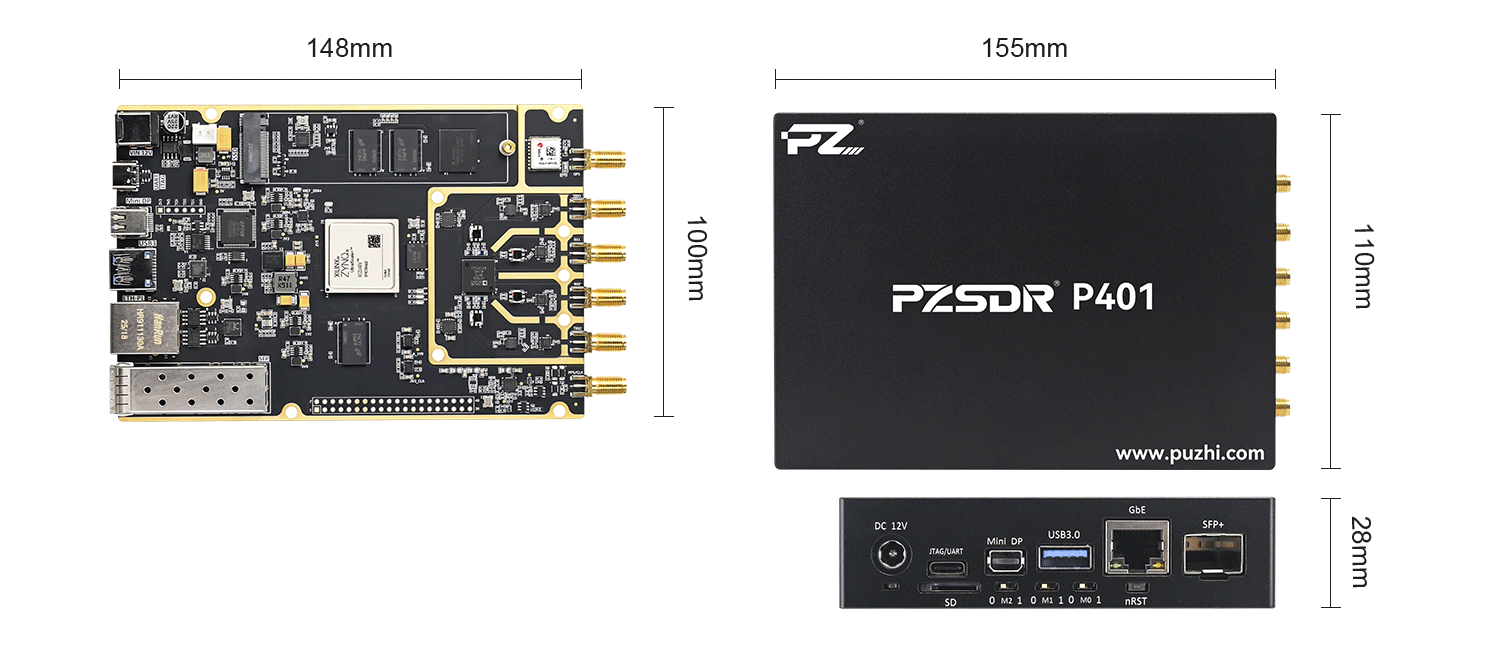

产品尺寸

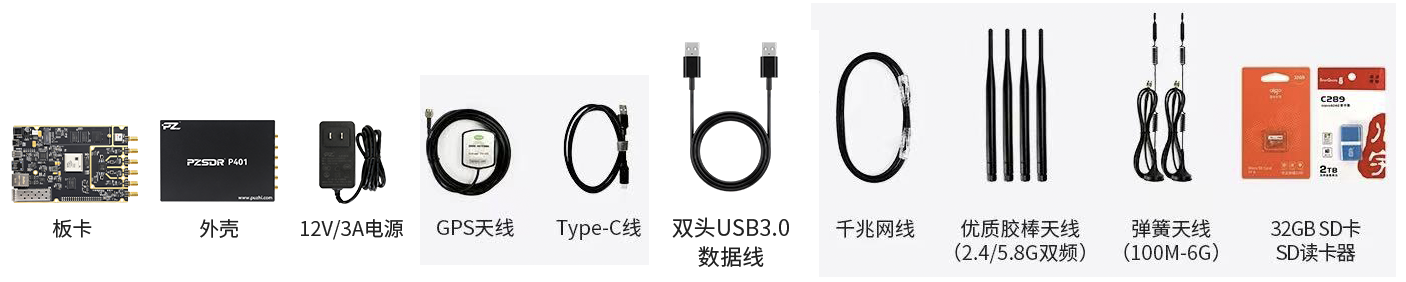

标配发货清单
核心参数
• 主控制器：XCZU4EV-2SFVC784I
• 内核：4 x Cortex-A53-1.3GHz 2 x Cortex-R5-533MHz
• 逻辑单元：192K
• DSP Slices：728
• 射频芯片：AD9361
• 频率范围：70M至6GHz
• 信号带宽：200K至56MHz
• 功率放大：22dBm
• 尺寸：单板：148x100mm 壳体：155x110x28mm
• 供电：12-36V超宽压供电（极限50V)
• 工作温度：-40°C~+85°C
• 查找表：176000
支持与资源
• 初始代码及固件：1.ADI-NOOS裸机测试代码 2.ADI-FMCOMMS3兼容固件 3.OpenWifi测试固件 4.ADI-IIO-USB3.0(NCM-3.75G)-EMMC测试固件
• 开源项目支持：1. ADI IIO-oscilloscope 2.频谱仪上位机软件
• 软件支持：1. libiio 2. ADI IIO-oscilloscope 3.上位机采集处理软件
服务与保修
• 售后说明 1.所有出售产品保修期为12个月，其中FPGA芯片、液晶屏为易损件，不在保修范围内。
资源下载
• P401 详细指标见 P401 详细指标页。
注：以上内容与指标均取自璞致（PUZHI）官网该产品详情页与官方系列手册，未标注口径的为厂家公布值。
璞致电子科技（上海）有限公司 · onetest 仪器资源库
璞致 PUZHI
P401 软件无线电板卡 详细指标
70MHz至6GHz 2收2发 · 56MHz带宽
详细指标
以下指标取自璞致官网该产品详情页「产品参数」表。
• 型号：P401
• 主控制器：XCZU4EV-2SFVC784I
• 内核：4 x Cortex-A53-1.3GHz 2 x Cortex-R5-533MHz
• 逻辑单元：192K
• 查找表：176000
• 触发器：88000
• DSP Slices：728
• BLOCK RAM：4.5Mb
• 射频芯片：AD9361
• 频率范围：70M至6GHz
• 信号带宽：200K至56MHz
• 功率放大：22dBm
• DDR4：PS端2GB、PL端1GB
• QSPI FLASH：256Mb
• 射频时钟：40M VCTCXO(0.5PPM)/外部输入两种可选
• 千兆以太网：PL端1路
• USB3.0：1路
• UART：1路
• JTAG：1路
• SD卡：1路
• GPS：1路
• PPS/10M 输入：1路
• 外部时钟输入：1路
• 扩展IO：40P 2.54间距连接器（包括5V/3.3V电源，32根信号线）
• 尺寸：单板：148x100mm 壳体：155x110x28mm
• 防护等级：所有对外接口均做静电防护时钟/射频均做屏蔽防护
• 供电：12-36V超宽压供电（极限50V)
• 工作温度：-40°C~+85°C
资源下载
• P401 产品介绍见 P401 产品介绍页。
注：以上内容与指标均取自璞致（PUZHI）官网该产品详情页与官方系列手册，未标注口径的为厂家公布值。
璞致电子科技（上海）有限公司 · onetest 仪器资源库
