IT-M3800系列 1U@6kW回馈式直流电子负载 高效的能量回馈|艾德克斯 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
艾德克斯 ITECH

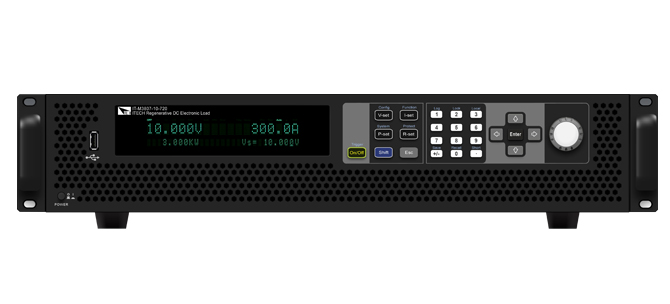

IT-M3800系列 回馈式直流电子负载
1U@6kW · 高效的能量回馈
产品简介
IT-M3800系列回馈式直流电子负载既能模拟各种负载特性，又能将电能无污染的回馈电网，不但为用户节省了用电和散热成本，同时也符合节能环保的需求。
具备高精度的输出和量测，并且针对测试做了多项安全设计，适合用于5G通信及数据中心、工业元器件、老化测试、光伏储能、功率优化器等多个测试领域。
产品功能与优势
主要特点
• 标配USB/CAN/LAN/数字IO接口，以及选配GPIB/模拟量&RS232接口
• 1 1U机型>16台并联，2U机型>8台并联请详询ITECH
应用领域
高功率密度，紧凑型设计
ITECH一直秉持高功率密度设计理念，帮助客户去优化测试方案。IT-M3800系列在1U的机框内可提供高达6kW的功率，在2U的机框内可提供高达12kW的功率，使ITECH整个高功率密度产品线更加完整、全面
宽范围设计，一台抵多台
IT-M3800全系列共有25个型号，单机电压从10V到1500V，单机电流最大可达720A。采用宽范围的输出设计，相较于传统固定范围输出直流负载，为用户提供了更多的电压和电流组合，让使用更加灵活。单台负载就可以涵盖用户广阔范围的应用需求，大幅降低系统搭建的复杂度及占用空间
高效的能量回馈
IT-M3800具有能量回收功能，可以将电能无污染的回馈电网，回馈最高可近95%。所有的回馈过程都是自动且安全的，IT-M3800配备了自动电网检测系统，实时检测相电压、频率用于电网同步。不但可以节省电力、暖通空调和制冷设施的成本，减少噪音，而且有助于减少碳排放，保护环境
电量累积，节能一目了然
IT-M3800系列利用电力电子变换技术在完成测试功率实验的前提下，将被测电源的输出能量循环再生利用。通过内部高速电压、电流的采样，用户可以在仪器面板中直接查看当前的电能参数，包括每相的电压、频率和功率。还可以查看总功率、当前回馈总电量和历史回馈总电量，节能效果一目了然。断电重新开机后，IT-M3800系列可在上一次关机前的电量基础上继续累积
电池放电测试
IT-M3800系列具备放电测试功能，适用于对各类便携式电池进行放电测试。可自行设置电池三种测试关断条件：关断电压、关断容量和放电时间。当三者中任意一种条件满足时，即会自动中断测试。测试过程中可观测电池的电压、放电时间和已放电容量
高效并机技术
考虑到用户使用时的方便性和多变性，IT-M3800利用主/从控制模式，可以将多台负载并联以满足大功率的测试需求。同时采用了光纤并机技术，充分解决传统并机方式存在的速度慢、精度差等问题，适用于校准计量、研发实验室、生产线及ATE测试搭建使用
多种操作模式
IT-M3800具备CC/CV/CW/CR基础操作模式
IT-M3800具备CC+CR、CV+CR、CV+CC和CC+CV+CW+CR等4种复合式操作模式，可适应于多种场合的测试需求
主要型号与技术规格
该系列共收录 26 个具体型号，以下为前 6 个（完整规格见详细指标页）。
• IT-M3801-10-120 电压 10V · 电流 3～120A · 功率 12～1200W · 分辨率 0.001V/0.1A · 精度 ≤0.05% + 0.05%FS / ≤0.1% + 0.1%FS · 接口 USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 · 尺寸 1 U
• IT-M3802-10-240 电压 10V · 电流 4~240A · 功率 40~2400W · 分辨率 0.001V/0.1A · 精度 ≤0.05% + 0.05%FS / ≤0.1% + 0.1%FS · 接口 USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 · 尺寸 1 U
• IT-M3803-10-360 电压 10V · 电流 6~360A · 功率 60~3600W · 分辨率 0.001V/0.1A · 精度 ≤0.05% + 0.05%FS / ≤0.1% + 0.1%FS · 接口 USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 · 尺寸 1 U
• IT-M3807-10-720 电压 10V · 电流 12~720A · 功率 120~7200W · 分辨率 0.001V/0.1A · 精度 ≤0.05% + 0.05%FS / ≤0.1% + 0.1%FS · 接口 USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 · 尺寸 2 U
• IT-M3802-32-80 电压 32V · 电流 80A · 功率 2kW · 分辨率 0.001V/0.01A · 精度 ≤0.05% + 0.05%FS / ≤0.1% + 0.1%FS · 接口 USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 · 尺寸 1 U
• IT-M3804-32-160 电压 32V · 电流 160A · 功率 4kW · 分辨率 0.001V/0.01A · 精度 ≤0.05% + 0.05%FS / ≤0.1% + 0.1%FS · 接口 USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 · 尺寸 1 U
资源下载
• IT-M3800系列 详细指标见 IT-M3800系列 详细指标页。
• 官方 PDF（产品单页/数据表）：IT-M3800-cn.pdf
注：以上内容与指标均取自艾德克斯（ITECH）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
艾德克斯电子（南京）有限公司 · onetest 仪器资源库
艾德克斯 ITECH
IT-M3800系列 详细指标
1U@6kW · 高效的能量回馈
详细指标
以下规格取自艾德克斯官网该产品详情页「产品具体型号检索」表，共 26 个具体型号。
IT-M3801-10-120
• 电压：10V
• 电流：3～120A
• 功率：12～1200W
• 分辨率：0.001V/0.1A
• 精度：≤0.05% + 0.05%FS / ≤0.1% + 0.1%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：1 U
IT-M3802-10-240
• 电压：10V
• 电流：4~240A
• 功率：40~2400W
• 分辨率：0.001V/0.1A
• 精度：≤0.05% + 0.05%FS / ≤0.1% + 0.1%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：1 U
IT-M3803-10-360
• 电压：10V
• 电流：6~360A
• 功率：60~3600W
• 分辨率：0.001V/0.1A
• 精度：≤0.05% + 0.05%FS / ≤0.1% + 0.1%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：1 U
IT-M3807-10-720
• 电压：10V
• 电流：12~720A
• 功率：120~7200W
• 分辨率：0.001V/0.1A
• 精度：≤0.05% + 0.05%FS / ≤0.1% + 0.1%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：2 U
IT-M3802-32-80
• 电压：32V
• 电流：80A
• 功率：2kW
• 分辨率：0.001V/0.01A
• 精度：≤0.05% + 0.05%FS / ≤0.1% + 0.1%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：1 U
IT-M3804-32-160
• 电压：32V
• 电流：160A
• 功率：4kW
• 分辨率：0.001V/0.01A
• 精度：≤0.05% + 0.05%FS / ≤0.1% + 0.1%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：1 U
IT-M3806-32-240
• 电压：32V
• 电流：240A
• 功率：6kW
• 分辨率：0.001V/0.01A
• 精度：≤0.05% + 0.05%FS / ≤0.1% + 0.1%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：1 U
IT-M3812-32-480
• 电压：32V
• 电流：480A
• 功率：12kW
• 分辨率：0.001V/0.01A
• 精度：≤0.05% + 0.05%FS / ≤0.1% + 0.1%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：2 U
IT-M3802-80-40
• 电压：80V
• 电流：40A
• 功率：2kW
• 分辨率：0.001V/0.01A
• 精度：≤0.03% + 0.03%FS / ≤0.1% + 0.1%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：1 U
IT-M3804-80-80
• 电压：80V
• 电流：80A
• 功率：4kW
• 分辨率：0.001V/0.01A
• 精度：≤0.03% + 0.03%FS / ≤0.1% + 0.1%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：1 U
IT-M3806-80-120
• 电压：80V
• 电流：120A
• 功率：6kW
• 分辨率：0.001V/0.01A
• 精度：≤0.03% + 0.03%FS / ≤0.1% + 0.1%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：1 U
IT-M3812-80-240
• 电压：80V
• 电流：240A
• 功率：12kW
• 分辨率：0.001V/0.01A
• 精度：≤0.03% + 0.03%FS / ≤0.1% + 0.1%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：2 U
IT-M3802-300-20
• 电压：300V
• 电流：20A
• 功率：2kW
• 分辨率：0.001V/0.01A
• 精度：≤0.03% + 0.03%FS / ≤0.1% + 0.1%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：1 U
IT-M3804-300-40
• 电压：300V
• 电流：40A
• 功率：4kW
• 分辨率：0.001V/0.01A
• 精度：≤0.03% + 0.03%FS / ≤0.1% + 0.1%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：1 U
IT-M3806-300-60
• 电压：300V
• 电流：60A
• 功率：6kW
• 分辨率：0.001V/0.01A
• 精度：≤0.03% + 0.03%FS / ≤0.1% + 0.1%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：1 U
IT-M3812-300-120
• 电压：300V
• 电流：120A
• 功率：12kW
• 分辨率：0.001V/0.01A
• 精度：≤0.03% + 0.03%FS / ≤0.1% + 0.1%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：2 U
IT-M3802-500-12
• 电压：500V
• 电流：12A
• 功率：2kW
• 分辨率：0.01V/0.001A
• 精度：≤0.03% + 0.03%FS / ≤0.1% + 0.1%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：1 U
IT-M3804-500-24
• 电压：500V
• 电流：24A
• 功率：4kW
• 分辨率：0.01V/0.001A
• 精度：≤0.03% + 0.03%FS / ≤0.1% + 0.1%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：1 U
IT-M3806-500-36
• 电压：500V
• 电流：36A
• 功率：6kW
• 分辨率：0.01V/0.001A
• 精度：≤0.03% + 0.03%FS / ≤0.1% + 0.1%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：1 U
IT-M3812-500-72
• 电压：500V
• 电流：72A
• 功率：12kW
• 分辨率：0.01V/0.001A
• 精度：≤0.03% + 0.03%FS / ≤0.1% + 0.1%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：2 U
IT-M3802-800-8
• 电压：800V
• 电流：8A
• 功率：2kW
• 分辨率：0.01V/0.001A
• 精度：≤0.03% + 0.03%FS / ≤0.1% + 0.1%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：1 U
IT-M3804-800-16
• 电压：800V
• 电流：16A
• 功率：4kW
• 分辨率：0.01V/0.001A
• 精度：≤0.03% + 0.03%FS / ≤0.1% + 0.1%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：1 U
IT-M3806-800-24
• 电压：800V
• 电流：24A
• 功率：6kW
• 分辨率：0.01V/0.001A
• 精度：≤0.03% + 0.03%FS / ≤0.1% + 0.1%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：1 U
IT-M3812-800-48
• 电压：800V
• 电流：48A
• 功率：12kW
• 分
